Bürkert servom riadený ventil 134638 5420 24 V/DC 1 ks

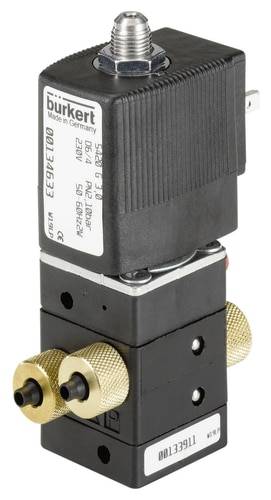

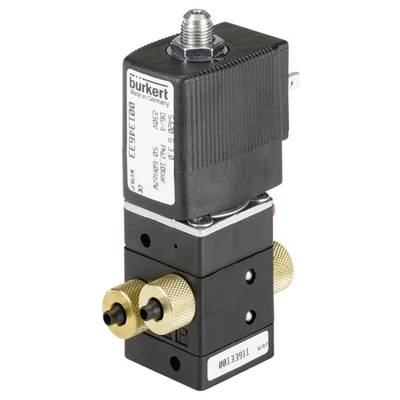

Ventil s nápisom 'Burkert', čierny a kovový, s prípojkami a označeniami.

Ilustračný obrázok

Datasheety: (PDF)

Doručenie: Št 23. 7.

5 Ks

Počet

Celkom (174,99 € / kus)

174,99 €

s DPH

Doprava zadarmo

Už len 5 Ks skladom!

Nahlásiť právny incident

Hlavné benefity

4/2-cestný pneumatický ventil 5420

kompaktný ventil
Prekrytá cievka
Odpadový vzduch je možné priškrtiť
Spojenie hadice, závitu a príruby
Dizajn sedlového ventilu

Technické parametre

Sieťové pripojenie (1 a 3) Príruba pre pripojovacie dosky
Pripojenie potrubia (2 a 4), hadicové skrutkové spojenie 6/4
Nominálna šírka 3,0 mm
Hodnota QNn vzduch 200 l / min
Rozsah tlaku 2,5 - 10 barov
Napätie 024 / DC
Teplota média -10 až +60 ° C
Teplota okolia max. +55 ° C
Doba otvorenia 30 ms (nárast tlaku 0 až 90%)
Uzatváracia doba 20 ms (zvýšenie tlaku 0 až 90%)
Spotreba elektrickej energie 2 watty

Kategória výrobku: servom riadený ventil

Prevádzkové napätie: 24 V/DC

Prevádzkový tlak (max.): 10 bar

Materiál puzdra: polyamid

Teplota média (rozsah): -10 do +60 °C

Číslo výrobcu: 134638

Tesniaci materiál: NBR

Funkcia: 4/2-cestné

Hmotnosť: 0.288 kg

Max. teplota média: +60 °C

Min. teplota média: -10 °C

Šírka: 122 mm

V: 65 mm

Max. okolitá teplota: +55 °C

Min. okolitá teplota: -10 °C

Hodnota kv: 0

Na stiahnutie

Datasheet

Datasheet 1533706 Bürkert servom riadený ventil 134638 5420 24 V/DC 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1533706 Bürkert servom riadený ventil 134638 5420 24 V/DC 1 ks

Popis

Typ 5420 je pilotne ovládaný 4-cestný tanierový ventil so servo-membránami.
Na spínanie je potrebný minimálny tlakový rozdiel 2,5 bar. To
Ventil je možné namontovať na dvojkanálové pripojovacie dosky so spoločným napájaním tlaku.

Tento text bol preložený strojovo.

Rady

Hodnota kv udáva prietok vody ventilom v litroch za minútu pri tlaku takmer 1 bar a teplote vody v rozmedzí 5 - 30 ° C. Hodnota QNn je meranie plynov v litroch za minútu.
