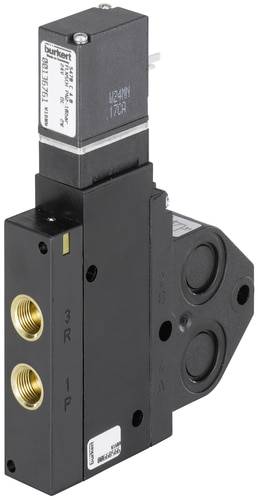

Bürkert servom riadený ventil 136775 5470 Namur 220 V/DC, 240 V/DC Materiál puzdra polyamid Tesniaci materiál NBR 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
1 Ks
Počet
Celkom (117,88 € / kus)
117,88 €
bez DPH.
Doprava zadarmo
Už len 1 Ks skladom!
Hlavné benefity
4/2-cestný elektromagnetický ventil pre pneumatiku s prírubou Namur
- Extrémna spoľahlivosť spínania
- Nízka spotreba elektrickej energie
- Plastová verzia
- Štandardne s manuálnym ovládaním
Technické parametre
- Nominálna šírka 4,0 mm
- Hodnota QNn vzduch 300 l / min
- Rozsah tlaku 2 - 10 bar
- Trubkové prípojky G 1/8 "(prípojky 1 a 3), príruba Namur so spätnými klapkami škrtiacej klapky (prípojky 2 a 4)
- Napätie 220 - 240 V / DC
- Teplota média -10 až +50 ° C
- Okolitá teplota -10 až +55 ° C
- Otváracia doba 15 ms
- Zatváracia doba 20 ms
- Spotreba elektrickej energie 3 W
- Typ
136775
- Kategória výrobku
servom riadený ventil
- Prevádzkové napätie
220 V/DC
240 V/DC
- Materiál puzdra
polyamid
- Pripojenie
G 1/8
- Prevádzkový tlak (max.)
10 bar
- Prevádzková teplota
-10 °C (min)
- Min. prevádzková teplota
-10 °C
- Príkon (odber)
3 W
- Číslo výrobcu
136775
- Prevádzkový tlak (min.)
2 bar
- Tesniaci materiál
NBR
- Funkcia
4/2-cestné
- Hmotnosť
0.150 kg
- Teplota média (rozsah)
-10 do +50 °C
- Max. teplota média
+50 °C
- Min. teplota média
-10 °C
- Médium
neutrálne plyny
- Menovitá vzdialenosť
4 mm
- Vlastnosti
elektromagnetický ventil Namur - bočný pohľad
- V
115 mm
- Dĺžka
87 mm
- QNn hodnota
300 l/min
IP65
- Riadiaci tlak (max.)
10 bar
- Riadiaci tlak (min.)
2 bar
- Max. okolitá teplota
+55 °C
- Min. okolitá teplota
-10 °C
- Účinky
v pokojovej polohe tlak prevádzaný na výstup 2, výstup 4 odvzdušnený
Na stiahnutie
Datasheet
Datasheet 626343 Bürkert servom riadený ventil 136775 5470 Namur 220 V/DC, 240 V/DC Materiál puzdra polyamid Tesniaci materiál NBR 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 626343 Bürkert servom riadený ventil 136775 5470 Namur 220 V/DC, 240 V/DC Materiál puzdra polyamid Tesniaci materiál NBR 1 ks
Popis
Elektromagnetický ventil je vybavený štandardnou prírubou Namur pre ľahkú priamu montáž na procesný pohon. Je vyrobený z vysoko kvalitných plastov.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Prevedenie
- 4/2-cestný elektromagnetický ventil Namur
- S manuálnym ovládaním
- Bez prúdu je výstup 2 natlakovaný, výstup 4 je odvzdušnený
- Materiál puzdra polyamid
- Tesniaci materiál NBR
- Médiá Olejovaný a nemazaný stlačený vzduch, neutrálne plyny (filtrácia 5 µm)
- Tolerancia napätia ± 10%
- Nominálny prevádzkový režim: Nepretržitá prevádzka, 100% pracovný cyklus
- Trieda ochrany IP 65 so zásuvkou prístroja
- Elektrické pripojenie Zástrčkové oká podľa DIN 43650 tvar C
- Akákoľvek montážna poloha, najlepšie s pohonom smerom hore
- Vlajky konektora na boku
Rady
Rozsah dodávky bez zásuvky prístroja (pozri príslušenstvo)
