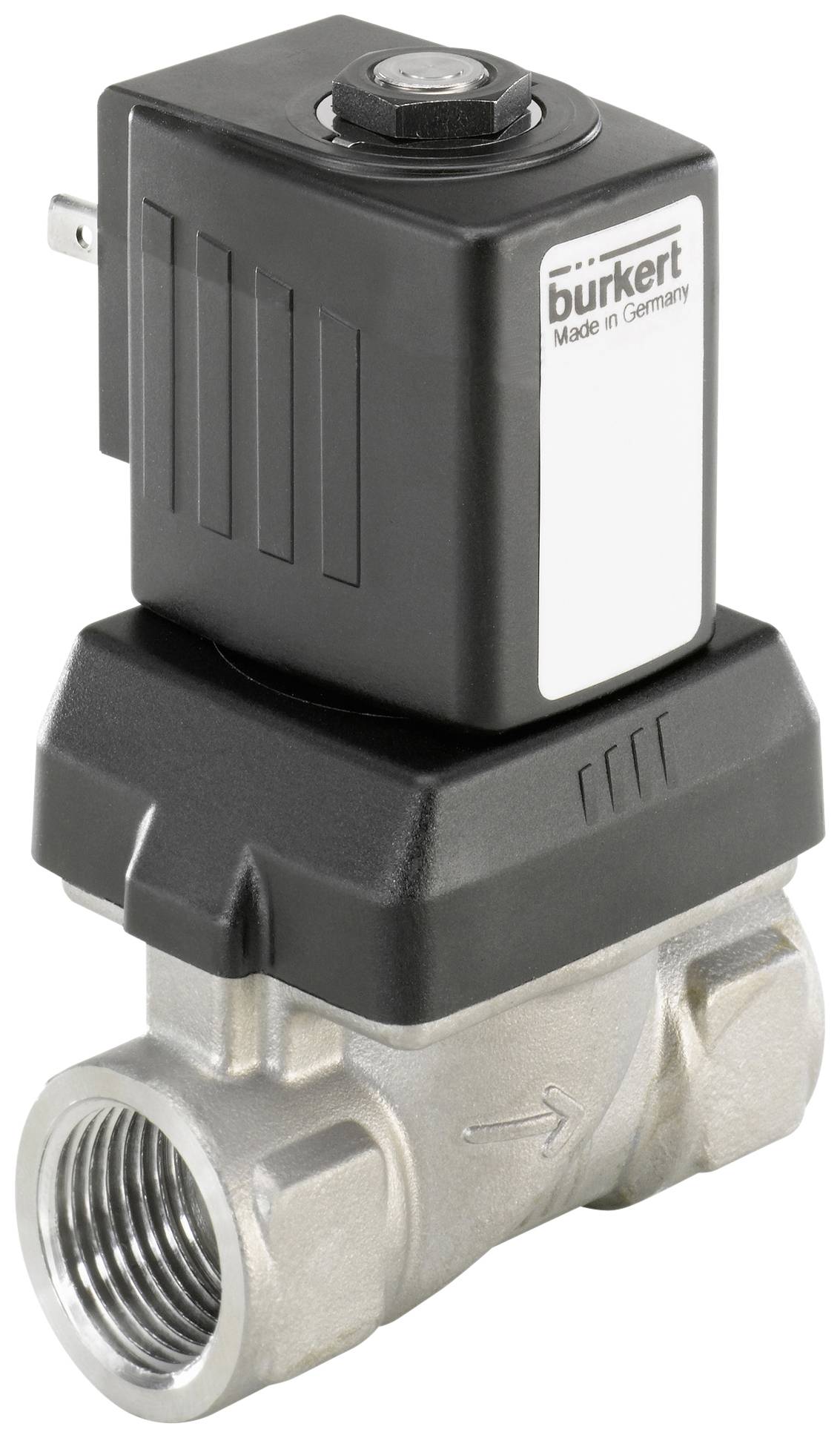

Bürkert servom riadený ventil 222171 6213 EV 24 V/DC spojka G 1 Menovitá vzdialenosť 20 mm 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
15 Ks
Zobraziť alternatívy
Počet
Celkom (389,00 € / kus)
389,00 €
s DPH
Doprava zadarmo
Hlavné benefity
2/2-cestný elektromagnetický ventil pre kvapaliny
- Prepínací ventil pre vodu z vodovodu
- Krátka inštalačná dĺžka
- Vysoký prietok
- Nízky náraz pri zatváraní a nízka hlučnosť
Technické parametre
- Nominálna šírka 20,0 mm
- Sieťová prípojka G 1 "
- Hodnota Kv 8,3 m3 / h
- Rozsah tlaku 0 - 10 bar
- Napätie 024 V / DC
- Teplota média -10 až +80 ° C
- Teplota okolia max. +55 ° C
- Spínacie časy 0,1 - 4 sekundy (v závislosti od menovitej veľkosti a rozdielového tlaku)
- Spotreba elektrickej energie 10 (11) W (teplá špirála)
- Kategória výrobku
servom riadený ventil
- Prevádzkové napätie
24 V/DC
- Prevádzkový tlak (max.)
10 bar
- Materiál puzdra
nerezová ocel
- Pripojenie
spojka G 1
- Teplota média (rozsah)
-10 do +80 °C
- Číslo výrobcu
222171
- Prevádzkový tlak (min.)
0.1 bar
- Tesniaci materiál
NBR
- Funkcia
2/2-cestný
- Hmotnosť
1.110 kg
- Max. teplota média
+80 °C
- Min. teplota média
-10 °C
- Médium
neutrálne kvapaliny
- Menovitá vzdialenosť
20 mm
- Vlastnosti
spojka
- Šírka
65 mm
- V
120.1 mm
- Dĺžka
80 mm
IP65
- Max. okolitá teplota
+55 °C
- Min. okolitá teplota
0 °C
- Hodnota kv
138.33 l/min
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 626543 Bürkert servom riadený ventil 222171 6213 EV 24 V/DC spojka G 1 Menovitá vzdialenosť 20 mm 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 626543 Bürkert servom riadený ventil 222171 6213 EV 24 V/DC spojka G 1 Menovitá vzdialenosť 20 mm 1 ks
Popis
Pružinový, normálne uzavretý elektromagnetický ventil pre neutrálne kvapaliny. Konštrukcia tlmí nárazy. Pre úplné otvorenie je potrebný tlakový rozdiel 0,1 bar.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Prevedenie
- 2/2-cestný priamy ventil
- Uzavreté, keď je bez napätia
- Materiál krytu nehrdzavejúca oceľ 1.4408 (316)
- Vnútorné časti ventilu z nehrdzavejúcej ocele a plastu (PPS)
- Tesniaci materiál NBR
- Médiá: neutrálne kvapaliny, voda, hydraulický olej, oleje bez prísad
- Materiál cievky polyamid (trieda B)
- Tolerancia napätia ± 10%
- Nominálny prevádzkový režim: Nepretržitá prevádzka, 100% pracovný cyklus
- Trieda ochrany IP 65 so zásuvkou prístroja
- Elektrické pripojenie podľa DIN EN 175301-803 tvar A (predtým DIN 43650)
- Akákoľvek montážna poloha, najlepšie s pohonom smerom hore
Rady
Hodnota kv udáva prietok vody ventilom v litroch za minútu pri tlaku takmer 1 bar a teplote vody v rozmedzí 5 - 30 ° C. Rozsah dodávky bez zásuvky prístroja (pozri príslušenstvo).
