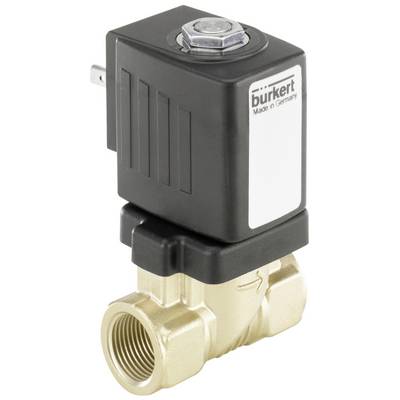

Bürkert servom riadený ventil 294982 6213 230 V G 1/2 Menovitá vzdialenosť 13 mm servo riadené 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
1 Ks
Počet
Celkom (134,14 € / kus)
134,14 €
bez DPH.
Doprava zadarmo
Už len 1 Ks skladom!
Hlavné benefity
2/2-cestný solenoidový ventil, servoriadený
- Servoriadený membránový ventil do menovitého priemeru DN40
- Pružinová membrána sa otvára bez diferenčného tlaku
- Mäkké zatváranie a nízka hlučnosť
- Vysoký prietok s kompaktným dizajnom
- Energeticky úsporná technológia dvojitej cievky v dizajne kick and drop
Technické parametre
- Tesniaci materiál - materiál tesnenia pilotného ovládača: FKM (fluórová guma)
- Tesniaci materiál - kategória materiálu tesnenia sedla: elastoméry
- Materiál tesnenia - materiál tesnenia sedadla: FKM (fluórová guma)
- Tesniaci materiál - tesnenie smerom von Materiál: FKM (fluórová guma)
- Tlak a teplota - menovitý tlak (DIN EN 1333): PN 10
- Tlak a teplota - Teplota média min: 0 °C
- Tlak a teplota - Teplota média max: 55 °C
- Tlak a teplota - Teplota okolia min: 0 °C
- Tlak a teplota - Teplota okolia max: 90 °C
- Tlak a teplota - menovitý tlak min: 0 bar
- Tlak a teplota - Dizajn odolný proti spätnému tlaku: Nie
- Tlak a teplota - Maximálny nominálny tlak (kvapalina): 4 bar
- Elektrické pripojenie - Typ elektrického pripojenia: Typ konektora tvar A podľa DIN EN 175301-803
- Elektrické pripojenie - Poloha elektrického pripojenia: vľavo v smere prúdenia
- Elektrické pripojenie - Elektrické pripojenie Počet kontaktov: 2 + ochranný vodič
- Vlastnosti zariadenia - Inštalačná dĺžka: 58 mm
- Vlastnosti zariadenia - Hlavný ventil Funkčný princíp: Membránový ventil
- Vlastnosti zariadenia - Otvorený čas spínania max.: 100 ms
- Vlastnosti zariadenia - spínací čas zopnutia max.: 400 ms
- Vlastnosti zariadenia - Nominálny prevádzkový režim/pracovný cyklus: 100 %
- Vlastnosti zariadenia - Štruktúra ventilu: Ventil je kompletný
- Vlastnosti zariadenia - Prietok: cez sedadlo
- Vlastnosti zariadenia - vákuová verzia: č
- Vlastnosti zariadenia - Typ pohonu: zdvíhacia kotva
- Charakteristika zariadenia - Prevádzka: servo riadené
- Vlastnosti zariadenia - Separácia média: Nie
- Vlastnosti zariadenia - funkcia spínania: zapnutie/vypnutie
- Vlastnosti zariadenia - doba spínania otvorenia min: 50 ms
- Vlastnosti zariadenia - doba zopnutia min: 200 ms
- Vlastnosti zariadenia - Vykonanie analýzy: Nie
- Vlastnosti zariadenia - Nastavenie ventilu Čas otvorenia: Nie
- Vlastnosti zariadenia - Nastavenie ventilu Čas zatvárania: Nie
- Charakteristika zariadenia - ventil olejového horáka: č
- Charakteristika zariadenia - Steam verzia: Nie
- Charakteristika zariadenia - Hlavný ventil s integrovaným sitkom: č
- Charakteristika zariadenia - Generácia: EV
- Vlastnosti zariadenia - Pilotné ovládanie Centrálne skrutkované: Áno
- Menovitá šírka (hodnota Kv) - menovitá šírka pilotného ovládača (mm): 1,1 mm
- Menovitá šírka (hodnota Kv) - Menovitá šírka hlavného ventilu 1 (P) (mm): 13 mm
- Menovitý priemer (hodnota Kv) - hodnota Kv (voda): 3,6 m3/h
- Menovitá veľkosť (hodnota Kv) - Menovitá veľkosť hlavného ventilu 1 (palec): 1/2 palca
- Procesné/rúrkové pripojenie - Prípojka potrubia 1 typ: vnútorný závit
- Procesné / linkové pripojenie - linkové pripojenie 1 označenie závitu: 1/2
- Procesné / linkové pripojenie - Linkové pripojenie 1 typ závitu: G
- Procesné/potrubné pripojenie - Typ pripojenia potrubia 2: vnútorný závit
- Procesné / linkové pripojenie - linkové pripojenie 2 typ závitu: G
- Procesné / linkové pripojenie - linkové pripojenie 2 označenie závitu: 1/2
- Trieda ochrany - Trieda ochrany IP (max. s vhodným pripojením): IP65
- Napätie - Napätie batérie: Nie
- Napätie - Napätie min / Menovité napätie: 230 V
- Napätie - Napätie max / Menovité napätie: 230 V
- Napätie – striedavé napätie: Áno
- Napätie - jednosmerné napätie: Nie
- Napätie - tolerancia napätia kladná: 10%
- Napätie - tolerancia napätia záporná: 10%
- Cievka (jadro) - Veľkosť cievky: 32mm
- Cievka (jadro) - vedenie cievky Prepäťová ochrana: bez
- Cievka (jadro) - usmerňovač vedenia cievky: č
- Cievka (jadro) - cievka Zapojenie Ochrana pólov: Nie
- Cievka (jadro) - zapojenie cievky voľnobežná dióda: č
- Cievka (jadro) – dizajn s nízkou hlučnosťou: Nie
- Cievka (jadro) - Typ cievky: zastrčená
- Cievka (jadro) - materiál cievky (kryt): PA (polyamid)
- Cievka (jadro) - Trieda tepelnej izolácie pohonu: B
- Cievka (jadro) - časť v kontakte s médiom Materiál jadra: nehrdzavejúca oceľ
- Cievka (jadro) - časť v kontakte s médiom Materiál zástrčky: nehrdzavejúca oceľ
- Cievka (jadro) - menovitý výkon AC: 8 V
- A
- Materiály - Hlavný ventil Materiál v kontakte s médiom: mosadz
- Materiály - pilotné riadenie Materiál v kontakte s médiom: PA (polyamid)
- Materiály - materiál sedla ventilu: mosadz
- Materiály - materiál krytu telesa ventilu: nehrdzavejúca oceľ
- Spôsob prevádzky - Pripojenie fluidného potrubia Číslo: 2
- Spôsob činnosti - funkcia ventilu Počet spínacích polôh: 2
- Režim činnosti - funkcia ventilu: A - zatvorený v pokojovej polohe - tlakový port 1 (P/NC)A - zatvorený v pokojovej polohe - tlakový port 1 (P/NC)
- Režim prevádzky - manuálna prevádzka: Nie
- Schválenia - Menovitý výkon: 8 W
- Typ schválenia: bezpečnostné vypínacie zariadenie
- Typ schválenia: ISO 23553-1 (TÜV Süd)
- Frekvencia napätia: 50Hz
- Kategória výrobku
servom riadený ventil
- Prevádzkové napätie
230 V
- Prevádzkový tlak (max.)
0 bar
- Materiál puzdra
mosaz
- Pripojenie
G 1/2
- Prevádzková teplota
0 °C (min)
- Teplota média (rozsah)
0 do 55 °C
- Číslo výrobcu
294982
- Prevádzkový tlak (min.)
0 bar
- Min. prevádzková teplota
0 °C
- Tesniaci materiál
FKM
- Funkcia
2/2-cestný
- Max. teplota média
55 °C
- Min. teplota média
0 °C
- Médium
Tekuté médium
- Menovitá vzdialenosť
13 mm
- Dĺžka
58 mm
IP65
- Max. okolitá teplota
90 °C
- Min. okolitá teplota
0 °C
- Účinky
servo riadené
- Hodnota kv
3.6 m³/h
Na stiahnutie
Datasheet
Datasheet 3047024 Bürkert servom riadený ventil 294982 6213 230 V G 1/2 Menovitá vzdialenosť 13 mm servo riadené 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3047024 Bürkert servom riadený ventil 294982 6213 230 V G 1/2 Menovitá vzdialenosť 13 mm servo riadené 1 ks
Popis
Ventil 6213 EV je servoriadený membránový ventil zo série S.EV. Pružinová spojka membrány podporuje proces otvárania ventilu. V štandardnom prevedení je ventil vhodný na použitie v kvapalinách. Na úplné otvorenie je potrebný minimálny diferenčný tlak. Pre plynové a podtlakové aplikácie je k dispozícii špeciálna verzia (HP00), ktorá otvára ventil bez diferenčného tlaku. V závislosti od aplikácie sú k dispozícii rôzne membránové materiály. Sortiment krytov zahŕňa mosadz, nehrdzavejúcu oceľ a delový kov. Pre ďalšie trhy je dostupná mosadz odolná voči odzinku. Na zníženie spotreby elektrickej energie počas prevádzky sú cievky s integrovanou elektronikou kick and drop dostupné v technológii dvojitej cievky.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Rady
Hodnota kv udáva prietok vody ventilom v litroch za minútu pri tlaku takmer 1 bar a teplote vody v rozsahu 5 - 30 ° C. Hodnota QNn je meranie plynov v litroch za minútu.
