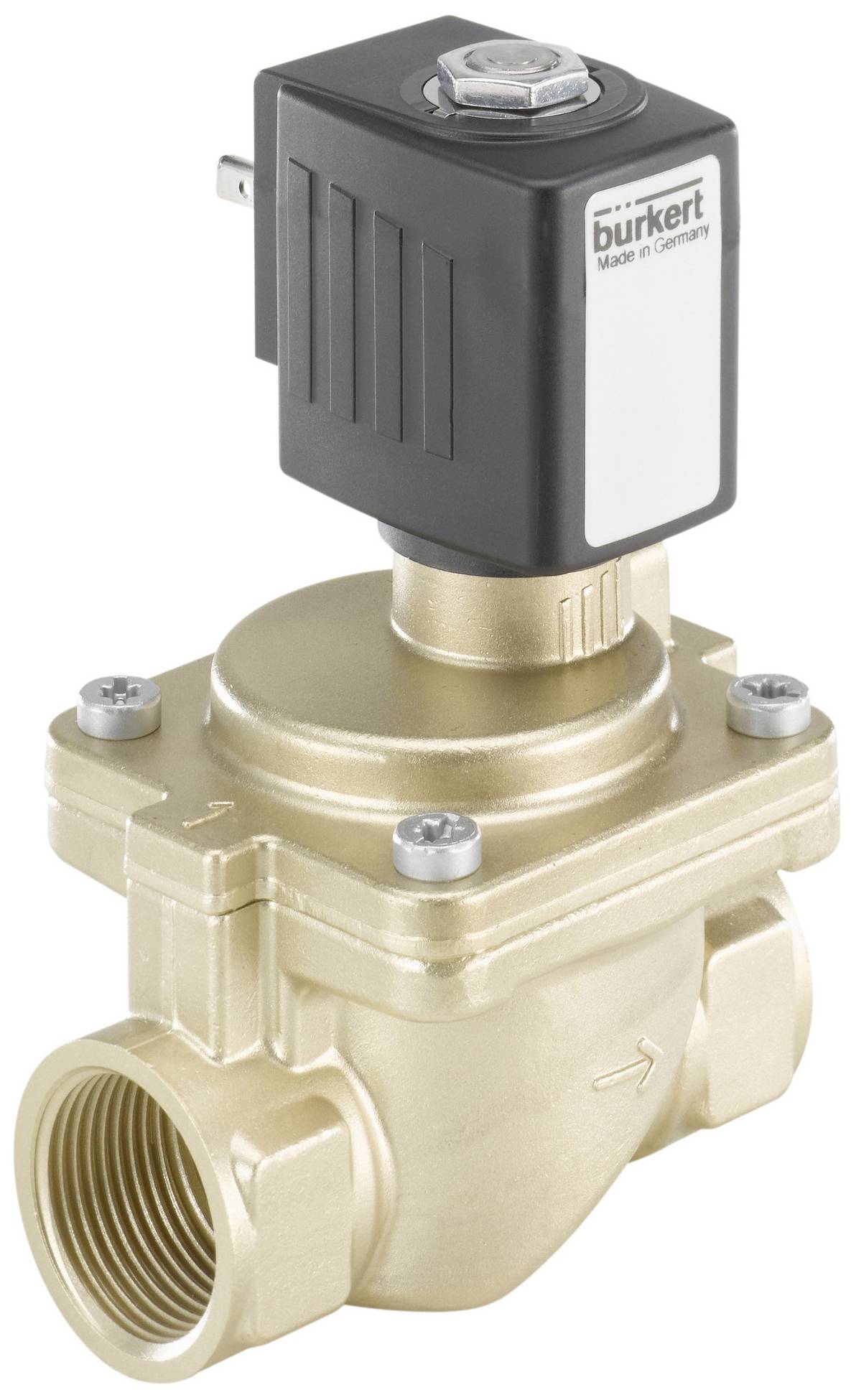

Bürkert servom riadený ventil 339019 6281 400 V 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
1 Ks
Počet
Celkom (129,99 € / kus)
129,99 €
s DPH
Doprava zadarmo
Už len 1 Ks skladom!
Hlavné benefity
2/2-cestný solenoidový ventil; servo riadené
- Servoriadený membránový ventil do menovitého priemeru DN50
- Centrálne skrutkovaný cievkový systém odolný voči vibráciám
- Mäkké zatváranie a tiché
- Energeticky úsporná technológia dvojitej cievky v dizajne kick and drop
- Verzie odolné proti výbuchu
Technické parametre
- Materiál tesnenia - materiál tesnenia pilotného ovládača: NBR (nitrilkaučuk)
- Tesniaci materiál - kategória materiálu tesnenia sedla: elastoméry
- Materiál tesnenia - materiál tesnenia sedadla: NBR (nitrilkaučuk)
- Tesniaci materiál - tesnenie smerom von Materiál: NBR (nitrilkaučuk)
- Tlak a teplota - menovitý tlak (DIN EN 1333): PN 16
- Tlak a teplota - Teplota média min: -10 °C
- Tlak a teplota - Teplota média max: 80 °C
- Tlak a teplota - Teplota okolia max: 55 °C
- Tlak a teplota - menovitý tlak min: 0,2 bar
- Tlak a teplota - Dizajn odolný proti spätnému tlaku: Nie
- Tlak a teplota - Maximálny nominálny tlak (kvapalina): 16 bar
- Elektrické pripojenie - zásuvka zariadenia súčasťou dodávky: nie je súčasťou dodávky
- Elektrické pripojenie - Typ elektrického pripojenia: Tvar konektora A podľa DIN EN 175301-803
- Elektrické pripojenie - Poloha elektrického pripojenia: vľavo v smere prúdenia
- Elektrické pripojenie - Elektrické pripojenie Počet kontaktov: 2 + ochranný vodič
- Vlastnosti zariadenia - Inštalačná dĺžka: 58 mm
- Vlastnosti zariadenia - Hlavný ventil Funkčný princíp: Membránový ventil
- Vlastnosti zariadenia - Otvorený spínací čas max.: 1 000 ms
- Vlastnosti zariadenia - spínací čas zopnutia max.: 3 000 ms
- Vlastnosti zariadenia - Nominálny prevádzkový režim/pracovný cyklus: 100 %
- Vlastnosti zariadenia - Štruktúra ventilu: Ventil je kompletný
- Vlastnosti zariadenia - Prietok: cez sedadlo
- Vlastnosti zariadenia - vákuová verzia: č
- Charakteristika zariadenia - kyslíková verzia: č
- Vlastnosti zariadenia - Typ pohonu: zdvíhacia kotva
- Charakteristika zariadenia - Prevádzka: servo riadené
- Vlastnosti zariadenia - Separácia média: Nie
- Vlastnosti zariadenia - funkcia spínania: zapnutie/vypnutie
- Vlastnosti zariadenia - doba spínania otvorenia min: 50 ms
- Vlastnosti zariadenia - doba spínania zovretia min: 120 ms
- Vlastnosti zariadenia - Vykonanie analýzy: Nie
- Vlastnosti zariadenia - Nastavenie ventilu Čas otvorenia: Nie
- Vlastnosti zariadenia - Nastavenie ventilu Čas zatvárania: Nie
- Charakteristika zariadenia - ventil olejového horáka: č
- Charakteristika zariadenia - Steam verzia: Nie
- Charakteristika zariadenia - Hlavný ventil s integrovaným sitkom: č
- Charakteristika zariadenia - Generácia: EV
- Vlastnosti zariadenia - Pilotné ovládanie Centrálne skrutkované: Áno
- Menovitý priemer (hodnota Kv) - hodnota QNn (plyn): 4 100 l/min
- Menovitá šírka (hodnota Kv) - menovitá šírka pilotného ovládača (mm): 1,2 mm
- Menovitá šírka (hodnota Kv) - menovitá šírka hlavného ventilu 1 (P) (mm): 13 mm
- Menovitý priemer (hodnota Kv) - hodnota Kv (voda): 3,8 m3/h
- Menovitá veľkosť (hodnota Kv) - Menovitá veľkosť hlavného ventilu 1 (palec): 1/2 palca
- Procesné/rúrkové pripojenie - Prípojka potrubia 1 typ: vnútorný závit
- Procesné / linkové pripojenie - Linkové pripojenie 1 označenie závitu: 3/8
- Procesné / linkové pripojenie - Linkové pripojenie 1 typ závitu: G
- Procesné/potrubné pripojenie - Typ pripojenia potrubia 2: vnútorný závit
- Procesné / linkové pripojenie - linkové pripojenie 2 typ závitu: G
- Procesné / linkové pripojenie - linkové spojenie 2 označenie závitu: 3/8
- Trieda ochrany - Trieda ochrany IP (max. s vhodným pripojením): IP65
- Napätie - Napätie batérie: Nie
- Napätie - Napätie min / Menovité napätie: 400 V
- Napätie - Napätie max / Menovité napätie: 400V
- Napätie – striedavé napätie: Áno
- Napätie - jednosmerné napätie: Nie
- Napätie - tolerancia napätia kladná: 10%
- Napätie - tolerancia napätia záporná: 10%
- Cievka (jadro) - Veľkosť cievky: 32mm
- Cievka (jadro) - vedenie cievky Prepäťová ochrana: bez
- Cievka (jadro) - usmerňovač vedenia cievky: č
- Cievka (jadro) - zapojenie cievky voľnobežná dióda: č
- Coil (Core) - Kick and Drop Coil: Technológia úspory energie nie je k dispozícii
- Cievka (jadro) - Nízka hlučnosť: Nie
- Cievka (jadro) - Typ cievky: zastrčená
- Cievka (jadro) - materiál cievky (kryt): PA (polyamid)
- Cievka (jadro) - Trieda tepelnej izolácie pohonu: B
- Cievka (jadro) - spínaný výkon AC: 24 V
- A
- Cievka (jadro) - časť v kontakte s médiom Materiál jadra: nehrdzavejúca oceľ
- Cievka (jadro) - časť v kontakte s médiom Materiál zástrčky: nehrdzavejúca oceľ
- Cievka (jadro) - menovitý výkon AC: 14 V
- A
- Materiály - Hlavný ventil Materiál v kontakte s médiom: mosadz
- Spôsob prevádzky - Pripojenie fluidného potrubia Číslo: 2
- Spôsob činnosti - funkcia ventilu Počet spínacích polôh: 2
- Režim činnosti - funkcia ventilu: A - zatvorený v pokojovej polohe - tlakový port 1 (P/NC)A - zatvorený v pokojovej polohe - tlakový port 1 (P/NC)
- Režim prevádzky - manuálna prevádzka: Nie
- Schválenia - Menovitý výkon: 8 W
- Frekvencia napätia: 50/60 Hz
- Kategória výrobku
servom riadený ventil
- Prevádzkové napätie
400 V
- Prevádzkový tlak (max.)
0.2 bar
- Teplota média (rozsah)
-10 do 80 °C
- Číslo výrobcu
339019
- Max. teplota média
80 °C
- Min. teplota média
-10 °C
IP65
- Max. okolitá teplota
55 °C
Na stiahnutie
Datasheet
Datasheet 3047404 Bürkert servom riadený ventil 339019 6281 400 V 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3047404 Bürkert servom riadený ventil 339019 6281 400 V 1 ks
Popis
Ventil 6281 je servoriadený membránový ventil zo série S.EV. Aby ventil fungoval, je vždy potrebný minimálny diferenčný tlak. V závislosti od aplikácie sú k dispozícii rôzne materiály membrán a režimy prevádzky. Štandardné mosadzné puzdro spĺňa všetky európske požiadavky na pitnú vodu. Pre ďalšie trhy je dostupná mosadz odolná voči odzinku. Ponuku puzdier uzatvára nerezová verzia. Na zníženie spotreby elektrickej energie počas prevádzky sú k dispozícii cievky s integrovanou elektronikou „Kick and Drop“ (KD) v technológii dvojitej cievky. Ventil môže byť dodaný s ručným ovládaním pre jednoduchú údržbu a uvedenie do prevádzky.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Rady
Hodnota kv udáva prietok vody ventilom v litroch za minútu pri tlaku takmer 1 bar a teplote vody v rozsahu 5 - 30 ° C. Hodnota QNn je meranie plynov v litroch za minútu.
