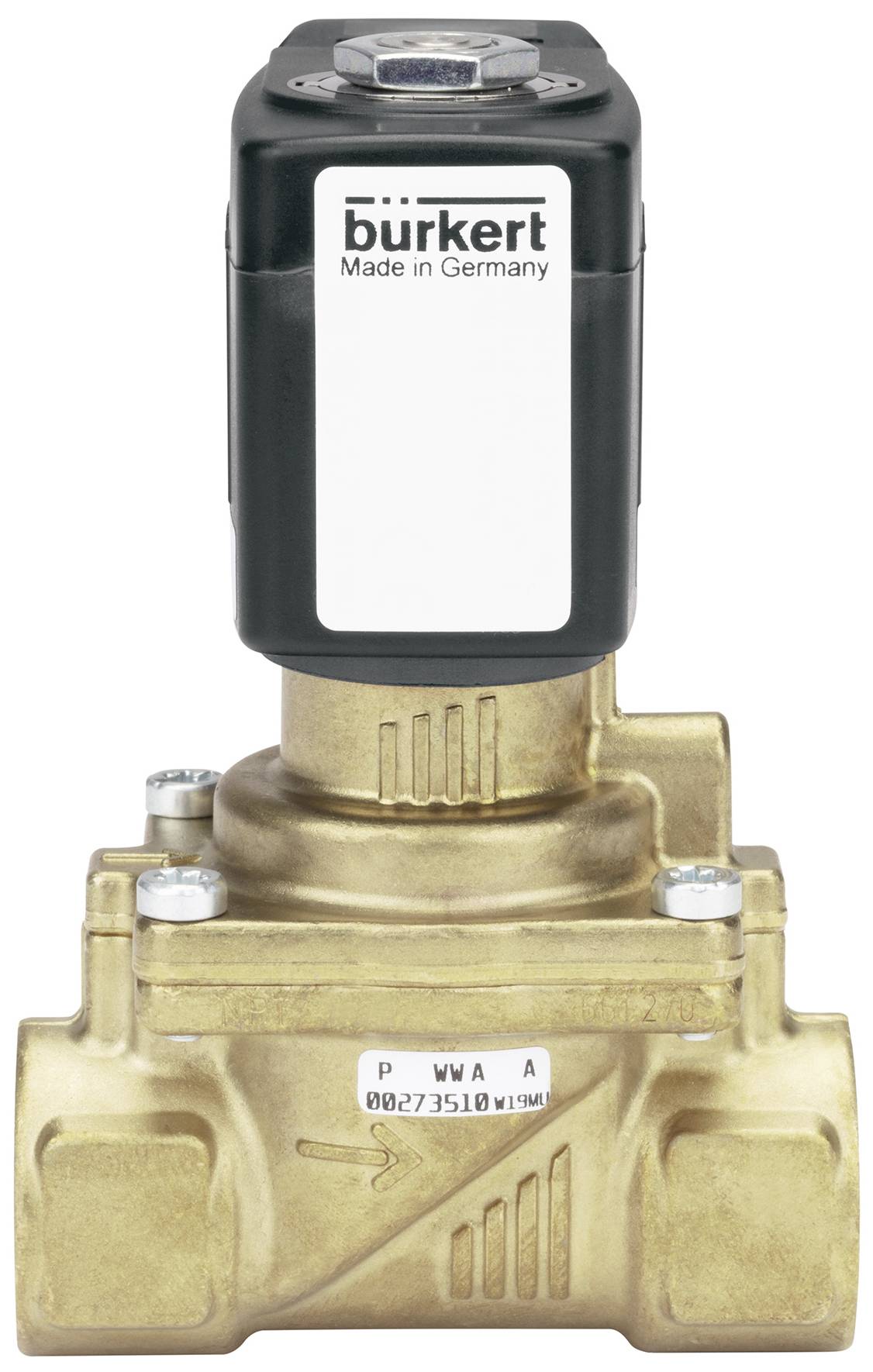

Bürkert servom riadený ventil 346294 6281 400 V 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
1 Ks
Počet
Celkom (149,99 € / kus)
149,99 €
s DPH
Doprava zadarmo
Už len 1 Ks skladom!
Hlavné benefity
2/2-Wege-Magnetventil; servogesteuert
- Servogesteuertes Membranventil bis Nennweite DN50
- Vibrationsfestes, zentralverschraubtes Spulensystem
- Schließgedämpft und leise
- Energiesparende Doppelspulentechnologie in Kick and Drop Ausführung
- Explosionsgeschützte Ausführungen
Technické parametre
- Dichtungsmaterial - Vorsteuerung Dichtung Werkstoff: NBR (Nitrilkautschuk)
- Dichtungsmaterial - Sitzdichtung Werkstoff Kategorie: Elastomere
- Dichtungsmaterial - Sitzdichtung Werkstoff: NBR (Nitrilkautschuk)
- Dichtungsmaterial - Abdichtung nach außen Werkstoff: NBR (Nitrilkautschuk)
- Druck & Temperatur - Nenndruck (DIN EN 1333): PN 16
- Druck & Temperatur - Temperatur Medium min: -10 °C
- Druck & Temperatur - Temperatur Medium max: 80 °C
- Druck & Temperatur - Temperatur Umgebung max: 55 °C
- Druck & Temperatur - Nenndruck min: 0,5 bar
- Druck & Temperatur - Rückdrucksichere Ausführung: Nein
- Druck & Temperatur - Nenndruck max (Flüssigkeit): 16 bar
- Elektrischer Anschluss - Gerätesteckdose im Lieferumfang: beigelegt
- Elektrischer Anschluss - Gerätesteckdose Art. Nr. - Typ: 00005378 - 1051
- Elektrischer Anschluss - Elektrischer Anschluss Art: Steckerbild Form A nach DIN EN 175301-803
- Elektrischer Anschluss - Elektrischer Anschluss Position: in Durchflussrichtung links
- Elektrischer Anschluss - Elektrischer Anschluss Anzahl Kontakte: 2 + Schutzleiter
- Geräteeigenschaften - Einbaulänge: 58 mm
- Geräteeigenschaften - Hauptventil Funktionsprinzip: Membranventil
- Geräteeigenschaften - Schaltzeit öffnen max.: 1.000 ms
- Geräteeigenschaften - Schaltzeit schließen max.: 3.000 ms
- Geräteeigenschaften - Nennbetriebsart/Einschaltdauer: 100 %
- Geräteeigenschaften - Ventilaufbau: Ventil komplett
- Geräteeigenschaften - Anströmung: über Sitz
- Geräteeigenschaften - Vakuumausführung: Nein
- Geräteeigenschaften - Sauerstoffausführung: Nein
- Geräteeigenschaften - Antriebsart: Hubanker
- Geräteeigenschaften - Operation: servogesteuert
- Geräteeigenschaften - Medientrennung: Nein
- Geräteeigenschaften - Schaltfunktion: on/off mit Entlüftung am Stopfen
- Geräteeigenschaften - Schaltzeit öffnen min: 50 ms
- Geräteeigenschaften - Schaltzeit schließen min: 120 ms
- Geräteeigenschaften - Analyseausführung: Nein
- Geräteeigenschaften - Ventileinstellung Öffnungszeit: Nein
- Geräteeigenschaften - Ventileinstellung Schließzeit: Nein
- Geräteeigenschaften - Ölbrennerventil: Nein
- Geräteeigenschaften - Dampfausführung: Nein
- Geräteeigenschaften - Hauptventil mit integriertem Sieb: Nein
- Geräteeigenschaften - Generation: EV
- Geräteeigenschaften - Vorsteuerung Zentralverschraubt: Ja
- Nennweite (Kv Wert) - QNn Wert (Gas): 3.900 l/min
- Nennweite (Kv Wert) - Vorsteuerung Nennweite (mm): 1,2 mm
- Nennweite (Kv Wert) - Hauptventil Nennweite 1 (P) (mm): 13 mm
- Nennweite (Kv Wert) - Kv Wert (Wasser): 3,6 m3/h
- Nennweite (Kv Wert) - Hauptventil Nennweite 1 (Zoll): 1/2 Zoll
- Prozess- / Leitungsanschluss - Leitungsanschluss 1 Typ: Innengewinde
- Prozess- / Leitungsanschluss - Leitungsanschluss 1 Gewindebezeichnung: 1/2
- Prozess- / Leitungsanschluss - Leitungsanschluss 1 Gewindeart: G
- Prozess- / Leitungsanschluss - Leitungsanschluss 2 Typ: Innengewinde
- Prozess- / Leitungsanschluss - Leitungsanschluss 2 Gewindeart: G
- Prozess- / Leitungsanschluss - Leitungsanschluss 2 Gewindebezeichnung: 1/2
- Schutzart - Schutzart IP (max. bei geeignetem Anschluss): IP65
- Spannung - Batteriespannung: Nein
- Spannung - Spannung min / Nennspannung: 400 V
- Spannung - Spannung max / Nennspannung: 400 V
- Spannung - Wechselspannung: Ja
- Spannung - Gleichspannung: Nein
- Spannung - Spannungstoleranz positiv: 10 %
- Spannung - Spannungstoleranz negativ: 10 %
- Spule (Kern) - Spulengröße: 32 mm
- Spule (Kern) - Spule Beschaltung Überspannungsschutz: ohne
- Spule (Kern) - Spule Beschaltung Gleichrichter: Nein
- Spule (Kern) - Spule Beschaltung Freilaufdiode: Nein
- Spule (Kern) - Kick and Drop Spule: Energiespar-Technologie nicht verfügbar
- Spule (Kern) - Geräuscharme Ausführung: Nein
- Spule (Kern) - Spule Art: übergesteckt
- Spule (Kern) - Spule Werkstoff (Umhüllung): PA (Polyamid)
- Spule (Kern) - Thermische Isolationsklasse des Antriebs: B
- Spule (Kern) - Einschaltleistung AC: 24 V
- A
- Spule (Kern) - Mediumsberührtes Teil Kern Werkstoff: Edelstahl
- Spule (Kern) - Mediumsberührtes Teil Stopfen Werkstoff: Edelstahl
- Spule (Kern) - Bemessungsleistung AC: 14 V
- A
- Werkstoffe - Hauptventil Werkstoff mediumsberührend: Messing
- Wirkungsweise - Fluidischer Leitungsanschluss Anzahl: 2
- Wirkungsweise - Ventilfunktion Anzahl-Schaltstellungen: 2
- Wirkungsweise - Ventilfunktion: B - in Ruhestellung geöffnet - Druckanschluss 1 (P/NO)B - in Ruhestellung geöffnet - Druckanschluss 1 (P/NO)
- Wirkungsweise - Handbetätigung: Nein
- Zulassungen - Nennleistung: 8 W
- Spannung Frequenz: 50/60 Hz
- Kategória výrobku
servom riadený ventil
- Prevádzkové napätie
400 V
- Prevádzkový tlak (max.)
0.5 bar
- Teplota média (rozsah)
-10 do 80 °C
- Číslo výrobcu
346294
- Max. teplota média
80 °C
- Min. teplota média
-10 °C
IP65
- Max. okolitá teplota
55 °C
Na stiahnutie
Datasheet
Datasheet 3047505 Bürkert servom riadený ventil 346294 6281 400 V 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3047505 Bürkert servom riadený ventil 346294 6281 400 V 1 ks
Popis
Das Ventil 6281 ist ein servogesteuertes Membranventil der S.EV Baureihe. Zur Funktion des Ventils ist immer ein Mindestdifferenzdruck erforderlich. Entsprechend der Applikationen stehen unterschiedliche Membranwerkstoffe und Wirkungsweisen zur Verfügung. Das Standardmessinggehäuse erfüllt alle europäischen Trinkwasseranforderungen. Für weitere Märkte ist entzinkungsbeständiges Messing verfügbar. Abgerundet wird das Gehäuseangebot durch eine Edelstahlvariante. Zur Reduzierung der elektrischen Leistungsaufnahme während des Betriebs sind Spulen mit integrierter „Kick and Drop“ (KD) Elektronik in Doppelspulentechnologie erhältlich. Die Lieferung des Ventils mit einer Handbetätigung für einfache Wartung und Inbetriebnahme ist möglich.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Rady
Hodnota kv udáva prietok vody ventilom v litroch za minútu pri tlaku takmer 1 bar a teplote vody v rozsahu 5 - 30 ° C. Hodnota QNn je meranie plynov v litroch za minútu.
