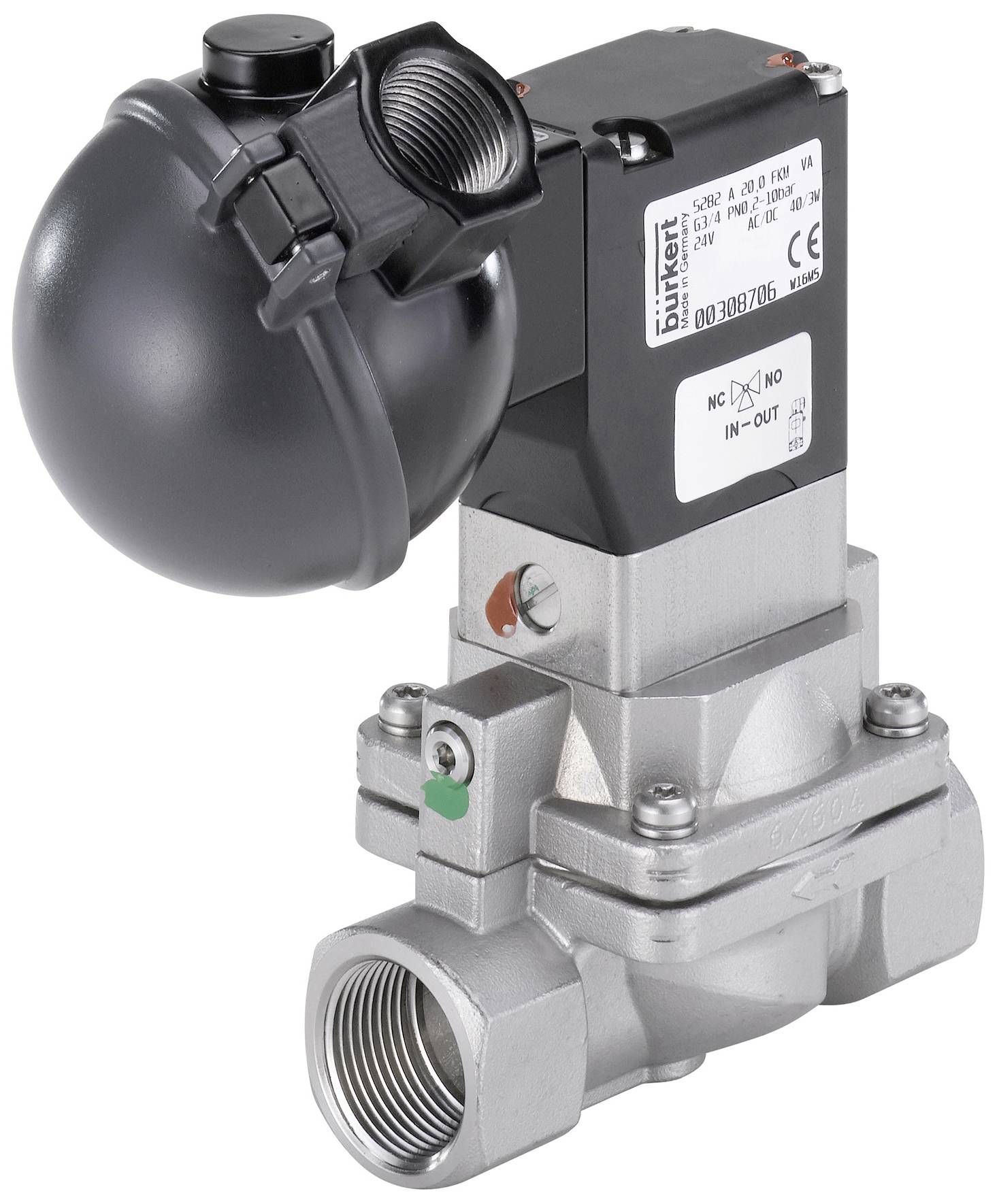

Bürkert servom riadený ventil 355232 5282 230 V 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
1 Ks
Počet
Celkom (1 375,00 € / kus)
1 375,00 €
s DPH
Doprava zadarmo
Už len 1 Ks skladom!
Hlavné benefity
2/2-Wege-Magnetventil; servogesteuert
- Servogesteuertes Membranventil bis Nennweite DN 65
- Trennmembran für aggressive und verschmutzte Medien
- Schließ- und Öffnungszeiten individuell einstellbar
- Explosionsgeschützte Ausführungen (Kat.2)
- Servicefreundliche Handbetätigung
Technické parametre
- Dichtungsmaterial - Vorsteuerung Dichtung Werkstoff: NBR (Nitrilkautschuk)
- Dichtungsmaterial - Sitzdichtung Werkstoff Kategorie: Elastomere
- Dichtungsmaterial - Sitzdichtung Werkstoff: NBR (Nitrilkautschuk)
- Dichtungsmaterial - Abdichtung nach außen Werkstoff: NBR (Nitrilkautschuk)
- Druck & Temperatur - Temperatur Medium min: 0 °C
- Druck & Temperatur - Temperatur Medium max: 80 °C
- Druck & Temperatur - Temperatur Umgebung min: -40 °C
- Druck & Temperatur - Temperatur Umgebung max: 60 °C
- Druck & Temperatur - Nenndruck min: 0,2 bar
- Druck & Temperatur - Rückdrucksichere Ausführung: Nein
- Druck & Temperatur - Nenndruck max (Flüssigkeit): 10 bar
- Elektrischer Anschluss - Elektrischer Anschluss Art: Leitung Kabel
- Elektrischer Anschluss - Elektrischer Anschluss Position: über Ausgang
- Elektrischer Anschluss - Elektrischer Anschluss Leitung Länge: 3.000 mm
- Elektrischer Anschluss - Elektrischer Anschluss Anzahl Kontakte: 2 + Schutzleiter
- Elektrischer Anschluss - Elektrischer Anschluss 1 Leitung Werkstoff: PO Copolymer vernetzt
- Elektrischer Anschluss - Elektrischer Anschluss Polarität: irrelevant
- Geräteeigenschaften - Einbaulänge: 115 mm
- Geräteeigenschaften - Hauptventil Funktionsprinzip: Membranventil
- Geräteeigenschaften - Schaltzeit öffnen max.: 800 ms
- Geräteeigenschaften - Schaltzeit schließen max.: 4.000 ms
- Geräteeigenschaften - Nennbetriebsart/Einschaltdauer: 100 %
- Geräteeigenschaften - Ventilaufbau: Ventil komplett
- Geräteeigenschaften - Vakuumausführung: Nein
- Geräteeigenschaften - Sauerstoffausführung: Nein
- Geräteeigenschaften - Antriebsart: Klappanker
- Geräteeigenschaften - Operation: servogesteuert
- Geräteeigenschaften - Medientrennung: Ja
- Geräteeigenschaften - Schaltfunktion: on/off
- Geräteeigenschaften - Schaltzeit öffnen min: 100 ms
- Geräteeigenschaften - Schaltzeit schließen min: 1.000 ms
- Geräteeigenschaften - Analyseausführung: Nein
- Geräteeigenschaften - Ventileinstellung Öffnungszeit: Nein
- Geräteeigenschaften - Ventileinstellung Schließzeit: Nein
- Geräteeigenschaften - Ölbrennerventil: Nein
- Geräteeigenschaften - Dampfausführung: Nein
- Geräteeigenschaften - Hauptventil mit integriertem Sieb: Nein
- Nennweite (Kv Wert) - QNn Wert (Gas): 11.000 l/min
- Nennweite (Kv Wert) - Vorsteuerung Nennweite (mm): 3 mm
- Nennweite (Kv Wert) - Hauptventil Nennweite 1 (P) (mm): 25 mm
- Nennweite (Kv Wert) - Kv Wert (Wasser): 10 m3/h
- Nennweite (Kv Wert) - Hauptventil Nennweite 1 (Zoll): 1 Zoll
- Prozess- / Leitungsanschluss - Leitungsanschluss 1 Typ: Innengewinde
- Prozess- / Leitungsanschluss - Leitungsanschluss 1 Gewindebezeichnung: 1
- Prozess- / Leitungsanschluss - Leitungsanschluss 1 Gewindeart: G
- Prozess- / Leitungsanschluss - Leitungsanschluss 2 Typ: Innengewinde
- Prozess- / Leitungsanschluss - Leitungsanschluss 2 Gewindeart: G
- Prozess- / Leitungsanschluss - Leitungsanschluss 2 Gewindebezeichnung: 1
- Schutzart - Schutzart IP (max. bei geeignetem Anschluss): IP65
- Spannung - Batteriespannung: Ja
- Spannung - Spannung min / Nennspannung: 230 V
- Spannung - Spannung max / Nennspannung: 230 V
- Spannung - Wechselspannung: Ja
- Spannung - Gleichspannung: Ja
- Spannung - Spannungstoleranz positiv: 10 %
- Spannung - Spannungstoleranz negativ: 10 %
- Spule (Kern) - Spule Beschaltung Überspannungsschutz: ohne
- Spule (Kern) - Spule Beschaltung Gleichrichter: Ja
- Spule (Kern) - Spule Beschaltung Freilaufdiode: Nein
- Spule (Kern) - Geräuscharme Ausführung: Nein
- Spule (Kern) - Spule Art: blockverschraubt
- Spule (Kern) - Spule Werkstoff (Umhüllung): EP (Epoxidharz)
- Spule (Kern) - Thermische Isolationsklasse des Antriebs: H
- Spule (Kern) - Einschaltleistung AC: 40 V
- A
- Spule (Kern) - Bemessungsleistung DC: 40 W
- Spule (Kern) - Reduzierte Leistung DC: 3 W
- Spule (Kern) - Bemessungsleistung AC: 3 V
- A
- Werkstoffe - Hauptventil Werkstoff mediumsberührend: Edelstahl
- Werkstoffe - Vorsteuerung Werkstoff mediumsberührend: Edelstahl
- Wirkungsweise - Fluidischer Leitungsanschluss Anzahl: 2
- Wirkungsweise - Ventilfunktion Anzahl-Schaltstellungen: 2
- Wirkungsweise - Ventilfunktion: A - in Ruhestellung geschlossen - Druckanschluss 1 (P/NC)A - in Ruhestellung geschlossen - Druckanschluss 1 (P/NC)
- Wirkungsweise - Handbetätigung: Ja
- Wirkungsweise - Handbetätigung Art: Tastenknopf
- Wirkungsweise - Handbetätigung Arretierung: Ja
- Zulassungen - Nennleistung: 40 W
- Zulassungstyp: IECEx, ATEXIECEx, ATEX
- Zulassungsart: Ex mb IIC T4 Gb, II 2 D Ex mb IIIC T130°C Db, II 2 G Ex mb IIC T4 Gb, Ex mb IIIC T130°C Db
- Spannung Frequenz: 50/60 Hz
- Kategória výrobku
servom riadený ventil
- Prevádzkové napätie
230 V
- Prevádzkový tlak (max.)
0.2 bar
- Teplota média (rozsah)
0 do 80 °C
- Číslo výrobcu
355232
- Max. teplota média
80 °C
- Min. teplota média
0 °C
IP65
- Max. okolitá teplota
60 °C
- Min. okolitá teplota
-40 °C
Na stiahnutie
Datasheet
Datasheet 3047530 Bürkert servom riadený ventil 355232 5282 230 V 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3047530 Bürkert servom riadený ventil 355232 5282 230 V 1 ks
Popis
Das Ventil 5282 ist ein servogesteuertes Membranventil. Für die Funktion des Ventils ist ein Mindestdifferenzdruck erforderlich. Entsprechend der Applikationen stehen unterschiedliche Membranwerkstoffe und Wirkungsweisen zur Verfügung. Das Standardmessinggehäuse erfüllt alle europäischen Trinkwasseranforderungen. Abgerundet wird das Gehäuseangebot durch Edelstahlausführungen. Durch einfaches Drehen des 3/2-Wege-Vorsteuerventils auf der Armatur kann die Wirkungsweise von NC auf NO geändert werden. Die Magnetspulen sind mit einem chemisch hoch beständigen Epoxid umpresst. Für die Inbetriebnahme und Prüfung ist das 5282 mit einer Handbetätigung ausgestattet. NEMA 4X ist auf Anfrage verfügbar.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Rady
Hodnota kv udáva prietok vody ventilom v litroch za minútu pri tlaku takmer 1 bar a teplote vody v rozsahu 5 - 30 ° C. Hodnota QNn je meranie plynov v litroch za minútu.
