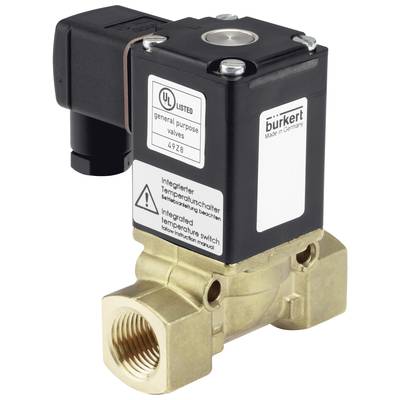

Bürkert servom riadený ventil 78723 0290 230 V spojka G 1/2 Menovitá vzdialenosť 12 mm kľudová poloha uzavretá 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
1 Ks
Počet
Celkom (189,99 € / kus)
189,99 €
s DPH
Doprava zadarmo
Už len 1 Ks skladom!
Hlavné benefity
2/2-cestný solenoidový ventil; servo riadené
- Servoriadený membránový ventil do menovitého priemeru DN50
- Membrána s pevnou väzbou sa otvára bez diferenčného tlaku
- Systém cievky s blokovými skrutkami odolný voči vibráciám
- Energeticky úsporné zníženie výkonu pre všetky DC verzie
Technické parametre
- Materiál: mosadz
- Tesniaci materiál: EPDM (potravinársky stupeň)
- Nominálna šírka: 12 mm
- Pripojenie linky: zásuvka G 1/2
- Zvláštnosť: prístrojová zásuvka typ 2518 (00314802), bez kabeláže, 3-pólová, 0-250 V AC/DC
- Napätie: 230 voltov
- frekvencia 50 Hz.
- Chýbajúci atribút: Tesniace materiály so schválením WRAS/WRC
- Teplota média (stupne C) (max): 100
- Teplota okolia (stupne C) (max): 55
- Tlak (bar) (max): 16
- Teplota média (stupeň C) (min): -30
- Režim prevádzky: 2/2-cestný; Zatvorené v kľudovej polohe
- Spotreba energie: 10 wattov
- Hodnota QNN (L/MIN): 1900
- Pracovný cyklus (%): 100
- Čas otvorenia (ms) (max): 250
- Čas uzávierky (ms) (max): 2000
- Hodnota KV (M*3/H): 1,8
- Čas otvorenia (ms) (min): 100
- Čas uzavretia (ms) (min): 700
- Kategória výrobku
servom riadený ventil
- Prevádzkové napätie
230 V
- Prevádzkový tlak (max.)
16 bar
- Materiál puzdra
mosaz
- Pripojenie
spojka G 1/2
- Teplota média (rozsah)
-30 do 100 °C
- Číslo výrobcu
78723
- Tesniaci materiál
EPDM
- Funkcia
2/2-cestný
- Max. teplota média
100 °C
- Min. teplota média
-30 °C
- Menovitá vzdialenosť
12 mm
- QNn hodnota
1900 l/min
- Max. okolitá teplota
55 °C
- Min. okolitá teplota
-30 °C
- Účinky
kľudová poloha uzavretá
- Hodnota kv
1.8 m³/h
Na stiahnutie
Datasheet
Datasheet 3046851 Bürkert servom riadený ventil 78723 0290 230 V spojka G 1/2 Menovitá vzdialenosť 12 mm kľudová poloha uzavretá 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3046851 Bürkert servom riadený ventil 78723 0290 230 V spojka G 1/2 Menovitá vzdialenosť 12 mm kľudová poloha uzavretá 1 ks
Popis
Ventil 0290 je servoriadený membránový ventil zo série S.EV. Ventil sa otvára bez diferenčného tlaku. Proces otvárania je podporovaný pevným spojením membrány s kotvou. Integrovaná funkcia „soft kick“ zaisťuje šetrnosť otvárania k materiálom. V závislosti od aplikácie sú k dispozícii rôzne membránové materiály. Ponuku puzdier uzatvárajú nerezové varianty. Magnetické cievky sú potiahnuté chemicky vysoko odolným epoxidom. Aby sa znížila spotreba elektrickej energie, všetky verzie s jednosmerným prúdom majú v cievke elektroniku „kick and drop“. NEMA 4X je k dispozícii na požiadanie.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Rady
Hodnota kv udáva prietok vody ventilom v litroch za minútu pri tlaku takmer 1 bar a teplote vody v rozsahu 5 - 30 ° C. Hodnota QNn je meranie plynov v litroch za minútu.
