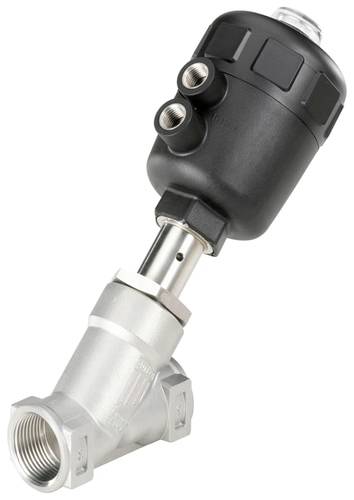

Bürkert ventil so šikmým sedlom 2000 136814 0 do 15 bar 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
1 Ks
Počet
Celkom (154,46 € / kus)
154,46 €
bez DPH.
Doprava zadarmo
Už len 1 Ks skladom!
Technické parametre
- Pohon - Verzia pohonu: Classic
- Pohon - Veľkosť pohonu: 40 mm
- Pohon - dotaz na polohu cez magnetický piest: č
- Pohon - Kategória materiálu pohonu: Plasty
- Materiál pohonu: PA (polyamid)
- Pohon - O-krúžok medzi krytom a vložkou: Nie
- Typ pripojenia pohonu - ovládacieho vzduchu: vnútorný závit
- Typ závitu pripojenia pohonu - ovládacieho vzduchu: G
- Priemer pripojenia pohonu - ovládacieho vzduchu (palec): 1/8 palca
- Poloha pripojenia pohonu - ovládacieho vzduchu: v smere vedenia
- Materiál pripojenia pohonu - ovládacieho vzduchu: nehrdzavejúca oceľ
- Pohon - priemer otvoru pre reguláciu vzduchu: 1,2 mm
- Pohon – Rozhranie s pohonom: metrický
- Pohon - Zvýšená chemická odolnosť pohonu: Nie
- Pohon - ovládací kužeľ: Nie
- Prípojka pohonu - riadiaceho vzduchu 1 Predmontované: kužeľová zátka
- Prípojka pohonu - riadiaceho vzduchu 2 Predmontované: kužeľová zátka
- Tesniaci materiál - kategória materiálu tesnenia sedla: plasty
- Materiál tesnenia - materiál tesnenia sedadla: PTFE (polytetrafluóretylén)
- Tesniaci materiál - materiál puzdra tesniacej vsuvky: grafit
- Tesniaci materiál - Balené tesnenie obsahuje: Áno
- Tlak a teplota - Teplota média min: -10 °C
- Tlak a teplota - Teplota média max: 185 °C
- Tlak a teplota - Teplota okolia min: -10 °C
- Tlak a teplota - Teplota okolia max: 30 °C
- Tlak a teplota - menovitý tlak min: 0 bar
- Tlak a teplota - Menovitý tlak max: 15 bar
- Tlak & teplota - kontrolný tlak min: 4 bar
- Tlak & teplota - riadiaci tlak max: 10 bar
- Tlak a teplota - Kontrolný tlakový podtlak: Nie
- Vlastnosti zariadenia - podskupina produktov: ventily otvorené/zatvorené
- Vlastnosti zariadenia - Hlavný ventil Funkčný princíp: Ventil s uhlovým sedlom
- Vlastnosti zariadenia - Typ ovládania ventilu: pneumatické
- Vlastnosti zariadenia - Štruktúra ventilu: Pohon
- Vlastnosti zariadenia - výroba telesa ventilu: liatina
- Vlastnosti zariadenia - prietok: pod sedadlom
- Vlastnosti zariadenia - vákuová verzia: č
- Charakteristika zariadenia - kyslíková verzia: č
- Medium & Calibration - CIP schopný: Áno
- Medium & Calibration - SIP schopný: Áno
- Nominálna šírka (hodnota Kv) - Nominálna šírka krytu: 15 mm
- Nominálna šírka (hodnota Kv) - Nominálna šírka krytu (IN): 1/2 palca
- Nominálna šírka (hodnota Kv) - Nominálna šírka sedadla: 15 mm
- Materiály – Kategória materiálu telesa ventilu: Kovy
- Materiály - materiál tela ventilu: nehrdzavejúca oceľ
- Materiály - Teleso ventilu Povrchová úprava vo vnútri: neopracovaná
- Materiály - Teleso ventilu Vonkajšia povrchová úprava: neopracovaná
- Spôsob činnosti - funkcia ventilu Počet spínacích polôh: 2
- Režim prevádzky - manuálna prevádzka: Nie
- Režim prevádzky - funkcia ovládania: A - zatvorené v pokojovej polohe (NC)
- Režim prevádzky - Dodatočná manuálna prevádzka zahŕňa: Nie
- Schválenia - priložený certifikát o skúške z výroby 3.1: č
- Typ schválenia: ATEX, IECExATEX, IECEx
- Typ schválenia: II 2 G Ex h IIC T4 Gb, II 2 D Ex h IIIC T135°C Db, Ex h IIC T4 Gb, Ex h IIIC T135°C Db
- Kategória výrobku
ventil so šikmým sedlom
- Prevádzková teplota
-10 °C (min)
- Min. prevádzková teplota
-10 °C
- Číslo výrobcu
136814
- Prevádzkový tlak (max.)
15 bar
- Prevádzkový tlak (min.)
0 bar
- Rozsah prevádzkového tlaku
0 do 15 bar
- Ø vedenie
15 mm
- Typ
2000
- Max. teplota média
185 °C
- Min. teplota média
-10 °C
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3046890 Bürkert ventil so šikmým sedlom 2000 136814 0 do 15 bar 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3046890 Bürkert ventil so šikmým sedlom 2000 136814 0 do 15 bar 1 ks
Popis
Externe ovládaný uhlový sedlový ventil pozostáva z pneumaticky ovládaného piestového pohonu a telesa 2-cestného ventilu. V závislosti od okolitej teploty je pohon dostupný v dvoch rôznych materiáloch, PA a PPS. Osvedčené, samonastaviteľné tesnenie vretena zaisťuje vysokú tesnosť. Prietokovo efektívne 2/2-cestné ventilové telesá vyrobené z červeného bronzu alebo z nerezovej ocele liateho na vytavenie umožňujú vysoké prietoky. Tieto bezúdržbové a robustné ventily je možné dodatočne vybaviť rozsiahlym sortimentom príslušenstva pre indikáciu polohy, obmedzenie zdvihu alebo manuálne núdzové ovládanie.
