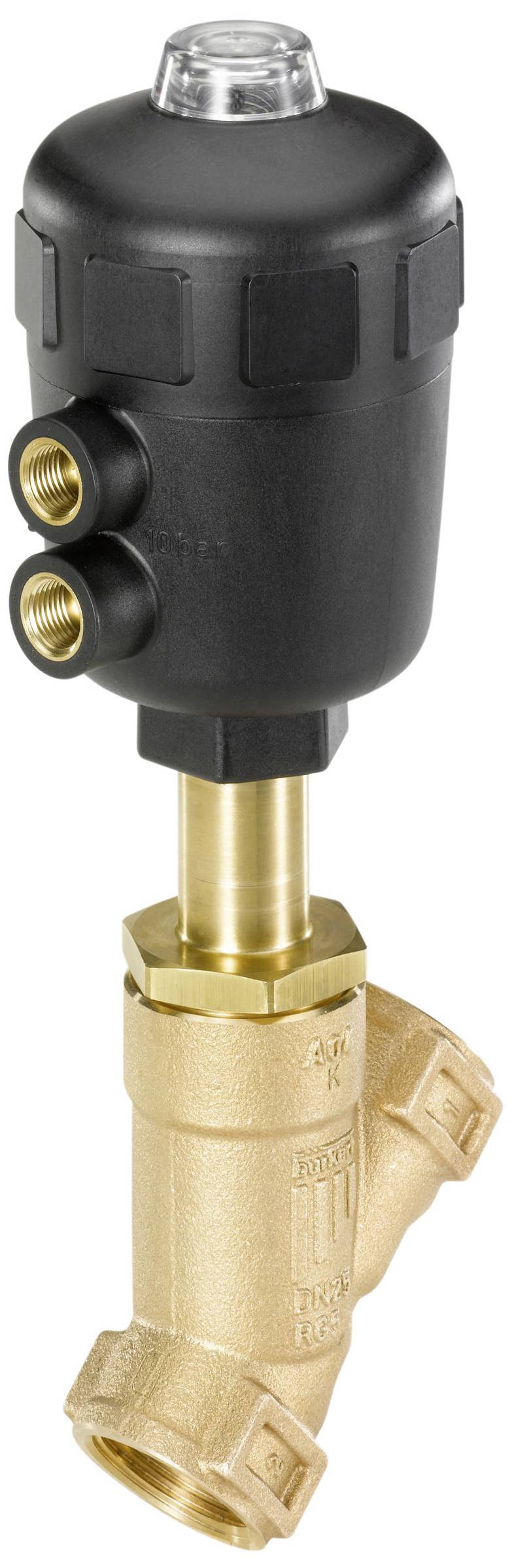

Bürkert ventil so šikmým sedlom 2000 507492 0 do 16 bar 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
1 Ks
Počet
Celkom (170,72 € / kus)
170,72 €
bez DPH.
Doprava zadarmo
Už len 1 Ks skladom!
Technické parametre
- Pohon - Verzia pohonu: Classic
- Pohon - Veľkosť pohonu: 40 mm
- Pohon - dotaz na polohu cez magnetický piest: č
- Pohon - Kategória materiálu pohonu: Plasty
- Materiál pohonu: PA (polyamid)
- Pohon - O-krúžok medzi krytom a vložkou: Nie
- Typ pripojenia pohonu - ovládacieho vzduchu: vnútorný závit
- Typ závitu pripojenia pohonu - ovládacieho vzduchu: G
- Priemer pripojenia pohonu - ovládacieho vzduchu (palec): 1/8 palca
- Poloha pripojenia pohonu - ovládacieho vzduchu: v smere vedenia
- Materiál spojenia pohonu - ovládacieho vzduchu: mosadz
- Pohon - priemer otvoru pre reguláciu vzduchu: 1,2 mm
- Pohon – Rozhranie s pohonom: metrický
- Pohon - Zvýšená chemická odolnosť pohonu: Nie
- Pohon - ovládací kužeľ: Nie
- Prípojka pohonu - riadiaceho vzduchu 1 Predmontované: kužeľová zátka
- Prípojka pohonu - riadiaceho vzduchu 2 Predmontované: kužeľová zátka
- Tesniaci materiál - kategória materiálu tesnenia sedla: plasty
- Materiál tesnenia - materiál tesnenia sedadla: PTFE (polytetrafluóretylén)
- Tesniaci materiál - materiál puzdra tesniacej vsuvky: grafit
- Tesniaci materiál - Balené tesnenie obsahuje: č
- Tlak a teplota - menovitý tlak (DIN EN 1333): PN 25
- Tlak a teplota - Teplota média min: -10 °C
- Tlak a teplota - Teplota média max: 185 °C
- Tlak a teplota - Teplota okolia min: -10 °C
- Tlak a teplota - Teplota okolia max: 30 °C
- Tlak a teplota - menovitý tlak min: 0 bar
- Tlak a teplota - Menovitý tlak max: 16 bar
- Tlak & teplota - kontrolný tlak min: 4 bar
- Tlak & teplota - riadiaci tlak max: 10 bar
- Tlak a teplota - Menovitý tlak (DIN EN 1759): Trieda 150
- Tlak a teplota - Kontrolný tlakový podtlak: Nie
- Vlastnosti zariadenia - podskupina produktov: ventily otvorené/zatvorené
- Vlastnosti zariadenia - Inštalačná dĺžka: 65 mm
- Vlastnosti zariadenia - Hlavný ventil Funkčný princíp: Ventil s uhlovým sedlom
- Vlastnosti zariadenia - Typ ovládania ventilu: pneumatické
- Vlastnosti zariadenia - Štruktúra ventilu: Ventil je kompletný
- Vlastnosti zariadenia - výroba telesa ventilu: liatina
- Vlastnosti zariadenia - Prietok: cez sedadlo
- Vlastnosti zariadenia - vákuová verzia: č
- Charakteristika zariadenia - kyslíková verzia: č
- Medium & Calibration - CIP schopný: Áno
- Medium & Calibration - SIP schopný: Áno
- Menovitý priemer (hodnota Kv) - hodnota Kv (voda): 3,7 m3/h
- Nominálna šírka (hodnota Kv) - Nominálna šírka krytu: 15 mm
- Nominálna šírka (hodnota Kv) - Nominálna šírka krytu (IN): 1/2 palca
- Nominálna šírka (hodnota Kv) - Nominálna šírka sedadla: 15 mm
- Procesné/rúrkové pripojenie - Prípojka potrubia 1 typ: vnútorný závit
- Procesné / linkové pripojenie - linkové spojenie 1 označenie závitu: 1/2
- Procesné / linkové pripojenie - Linkové pripojenie 1 Typ závitu: RC (ISO 7/1)
- Materiály – Kategória materiálu telesa ventilu: Kovy
- Materiály - materiál puzdra ventilu: delový kov
- Materiály - puzdro ventilu Povrchová úprava vo vnútri: neopracovaná
- Materiály - Teleso ventilu Vonkajšia povrchová úprava: neopracovaná
- Spôsob prevádzky - Pripojenie fluidného potrubia Číslo: 2
- Spôsob činnosti - funkcia ventilu Počet spínacích polôh: 2
- Režim prevádzky - manuálna prevádzka: Nie
- Režim prevádzky - funkcia ovládania: A - zatvorené v pokojovej polohe (NC)
- Režim prevádzky - Dodatočná manuálna prevádzka zahŕňa: Nie
- Schválenia - priložený certifikát o skúške z výroby 3.1: č
- Typ schválenia: ATEX, IECExATEX, IECEx
- Typ schválenia: II 2 D Ex h IIIC T135°C Db, Ex h IIC T4 Gb, II 2 G Ex h IIC T4 Gb, Ex h IIIC T135°C Db
- Kategória výrobku
ventil so šikmým sedlom
- Prevádzková teplota
-10 °C (min)
- Min. prevádzková teplota
-10 °C
- Číslo výrobcu
507492
- Prevádzkový tlak (max.)
16 bar
- Prevádzkový tlak (min.)
0 bar
- Rozsah prevádzkového tlaku
0 do 16 bar
- Ø vedenie
15 mm
- Typ
2000
- Max. teplota média
185 °C
- Min. teplota média
-10 °C
- UKCA
Nie je relevantné
Na stiahnutie
Datasheet
Datasheet 3046989 Bürkert ventil so šikmým sedlom 2000 507492 0 do 16 bar 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3046989 Bürkert ventil so šikmým sedlom 2000 507492 0 do 16 bar 1 ks
Popis
Externe ovládaný uhlový sedlový ventil pozostáva z pneumaticky ovládaného piestového pohonu a telesa 2-cestného ventilu. V závislosti od okolitej teploty je pohon dostupný v dvoch rôznych materiáloch, PA a PPS. Osvedčené, samonastaviteľné tesnenie vretena zaisťuje vysokú tesnosť. Prietokovo efektívne 2/2-cestné ventilové telesá vyrobené z červeného bronzu alebo z nerezovej ocele liateho na vytavenie umožňujú vysoké prietoky. Tieto bezúdržbové a robustné ventily je možné dodatočne vybaviť rozsiahlym sortimentom príslušenstva pre indikáciu polohy, obmedzenie zdvihu alebo manuálne núdzové ovládanie.
