Bürkert zdvíhací ventil 126397 6014 24 V príruba, G 1/8 Menovitá vzdialenosť 1.5 mm priamočinný 1 ks

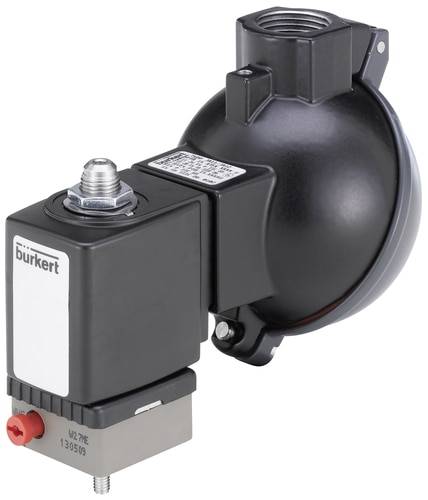

Elektromagnetický ventil s čiernym púzdrom a strieborným pripojením, používaný pre presné riadiace aplikácie v hydraulických a pneumatických systémoch.

Ilustračný obrázok

Datasheety: (PDF)

Doručenie: St 29. 7.

1 Ks

Zobraziť alternatívy

Počet

Celkom (99,99 € / kus)

99,99 €

s DPH

Už len 1 Ks skladom!

Nahlásiť právny incident

Hlavné benefity

3/2cestný elektromagnetický ventil, priamo pôsobiaci

Priamočinný a kompaktný ventil do nominálnej veľkosti DN 2,5; Systém skrutkových cievok odolný voči vibráciám; Banjo skrutkové pripojenie na priame pripojenie k pneumatickým ventilom; Servisná manuálna prevádzka; Energeticky úsporné pulzné prevedenie

Technické parametre

Typ pohonu: zdvíhacia armatúra
Princíp činnosti hlavného ventilu: sedlový ventil
Funkcia prepínania: zapnuté / vypnuté
Číslo pripojenia na tekutinovú linku: 3
Funkcia ventilu počet spínacích polôh: 2
Menovitý tlak max. (Plyn): 10 bar
Menovitý tlak max. (Kvapalina): 10 bar
Striedavé napätie: áno
Menovitý výkon: 5 W.
Typ cievky: prevlečený
Materiál cievky (plášť): PA (polyamid)
Veľkosť cievky: 32 mm
Čas otvorenia spínania: 10 ms - 15 ms
Čas zopnutia: 15 ms - 20 ms
Štruktúra ventilu: ventil kompletný
Spínaný výkon AC: 18 VA
Frekvencia napätia: 50 Hz
Funkcia ventilu manuálne ovládanie Materiál: PA (polyamid)
Funkcia ventilu, ručné ovládanie, blokovanie: áno
Funkcia ventilu, ručné ovládanie, otvor na skrutku: Áno

Kategória výrobku: zdvíhací ventil

Prevádzkové napätie: 24 V

Prevádzkový tlak (max.): 10 bar

Materiál puzdra: polyamid

Pripojenie: príruba
G 1/8

Prevádzkové médium: Kvapalina; plyn

Teplota média (rozsah): -10 do +100 °C

Číslo výrobcu: 126397

Prevádzkový tlak (min.): 0 bar

Ovládanie: Ručné ovládanie; tlačidlo na kľúči zaistené zámkom

Tesniaci materiál: FKM

Hmotnosť: 0.24 kg

Max. teplota média: +100 °C

Min. teplota média: -10 °C

Menovitá vzdialenosť: 1.5 mm

QNn hodnota: 75 l/min

: IP65

Max. okolitá teplota: +55 °C

Min. okolitá teplota: -10 °C

Účinky: priamočinný

Hodnota kv: 0.07

Na stiahnutie

Datasheet

Datasheet 2351314 Bürkert zdvíhací ventil 126397 6014 24 V príruba, G 1/8 Menovitá vzdialenosť 1.5 mm priamočinný 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2351314 Bürkert zdvíhací ventil 126397 6014 24 V príruba, G 1/8 Menovitá vzdialenosť 1.5 mm priamočinný 1 ks

Popis

Ventil 6014 je priamo pôsobiaci ventil zdvíhacej kotvy. Vodiaca trubica zátky a jadra je zvarená, aby sa zvýšila bezpečnosť tlaku a úniku. V závislosti od aplikácie sú k dispozícii rôzne kombinácie tesniacich materiálov. Bürkertovo špecifická prírubová konštrukcia (SFB) umožňuje priestorovo úsporné usporiadanie ventilov na viacerých podstavcoch. Cievky sú zlisované materiálom polyamid alebo chemicky vysoko odolným epoxidom. Na zníženie spotreby elektrickej energie počas prevádzky sú k dispozícii impulzné cievky. Voliteľné ručné ovládanie umožňuje rýchle uvedenie do prevádzky a jednoduchú údržbu. V spojení so zásuvkou zariadenia podľa DIN EN 175301-803, forma A, ventily zodpovedajú krytiu IP65. Nerezové ventily zodpovedajú norme NEMA 4X.

Tento text bol preložený strojovo.
