CALLIOPE doska CALLIOPE 3.0 mini Icon

Calliope mini je mikrokontrolér, ktorý sa používa ako učebná pomôcka v školskom vzdelávaní detí od tretieho ročníka, zvyčajne pod dohľadom dospelej osoby.
Miniatúra Calliope ukazuje, že programovať vie každý – a zároveň sa pri tom baviť. Začiatky sú jednoduché, takže deti, učitelia aj rodičia môžu začať bez akýchkoľvek predchádzajúcich znalostí. Od prvého samoprogramovaného blikania cez samoriadiace roboty až po bezdrôtovo komunikujúce roje Calliope mini: len niekoľkými kliknutiami si môžete navrhnúť vlastné programy pre mikroprocesor na pripojenom počítači, čím vdýchnete život Calliope mini.

Okrem 25 červených a jednej RGB LED diódy a dvoch programovateľných tlačidiel obsahuje doska kombinovaný snímač polohy so snímačom pohybu a kompasom, ako aj rádiový modul, pomocou ktorého dokáže Calliope mini komunikovať s ostatnými zariadeniami Calliope mini. Dosku je možné naprogramovať na notebooku alebo počítači pomocou bezplatných editorov, ako napríklad Open Roberta Lab od Fraunhoferovej spoločnosti. Vlastné vytvorené programy je možné prenášať aj bezdrôtovo prostredníctvom aplikácie. Doska sa dodáva s piatimi predinštalovanými programami pre spustenie systému – a ďalších 25 vo flash pamäti – ktorých fungovanie je vysvetlené v malej sprievodnej brožúrke a na stránke calliope.cc/start. Súčasťou balenia sú aj držiaky batérií s kvalitnými batériami a USB kábel na pripojenie k počítaču.

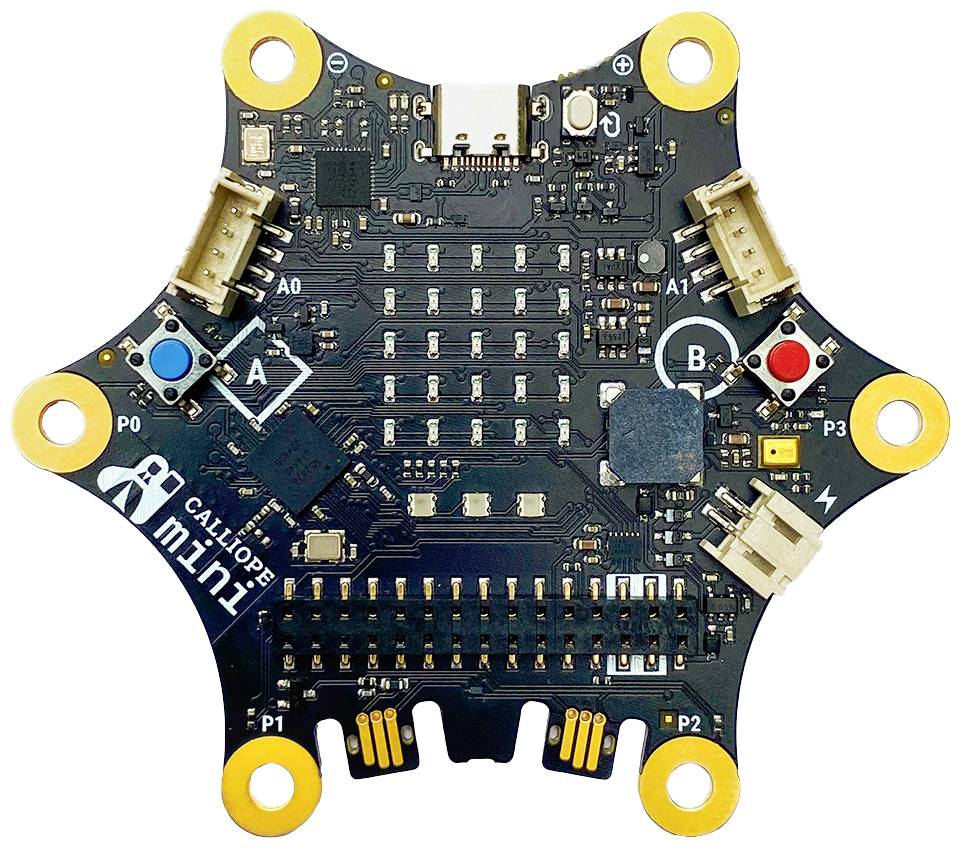

Calliope mini V3

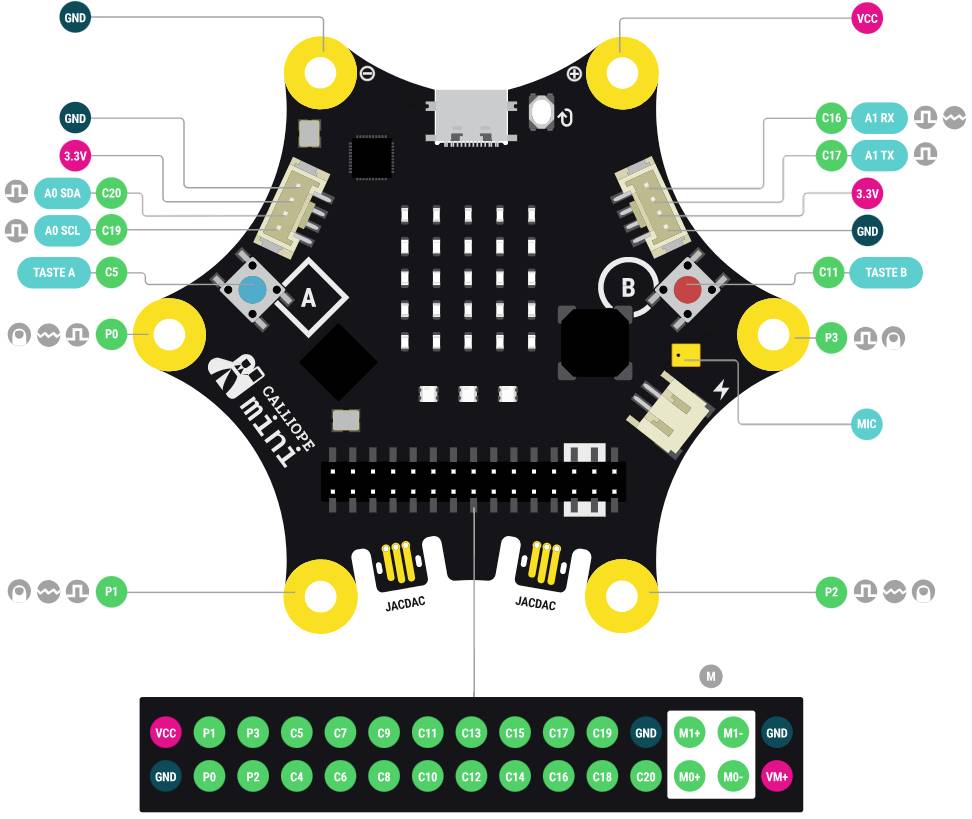

Okrem vylepšenej architektúry procesora má Calliope mini V3 aj ďalšie a vylepšené možnosti pripojenia. K dispozícii je konektor USB-C® a kolíkovú hlavicu je možné použiť aj priamo s prepojovacími káblami alebo rozširujúcimi doskami. Jacdac má integrovaný ďalší konektor s ochranou proti prepólovaniu. To znamená, že akčné členy a senzory je možné zapojiť sériovo a komunikovať priamo s pripojeným počítačom, napríklad cez WebUSB.

5x5 LED matica
Červené svetlá sú takzvané LED diódy (Light-Emitting Diodes). Tvoria 5x5 LED matricu a dajú sa ovládať individuálne.

RGB LED dióda
RGB LED dióda umiestnená pod LED maticou umožňuje zobrazenie nespočetného množstva farieb zmiešaných z červenej, zelenej a modrej. Calliope mini V3 má tri RGB LED diódy.

Reproduktor
Vďaka vstavanému reproduktoru môžete prehrávať zvukové efekty a hudbu alebo jednoducho nechať zariadenie pípať – nech už si váš projekt vyžaduje čokoľvek.

Tlačidlá/klávesy
Vstupy môžete zadať pomocou tlačidiel A a B naľavo a napravo od matice LED. Keď stlačíte tlačidlo, obvod sa uzavrie. Doska dokáže rozpoznať, či je stlačené iba jedno alebo obe tlačidlá.

Dotykové špendlíky
K pinom označeným P0, P1 a P2 na zariadení Calliope mini môžete pripojiť senzory, ako sú teplotné senzory alebo vlhkomery. Sú tiež citlivé na dotyk, ako napríklad z dotykových obrazoviek.
Rohy označené „+“ a „-“ môžete použiť na pripojenie batérie pomocou svoriek alebo na výstup prúdu, aby LED dióda svietila nepretržite.

logo

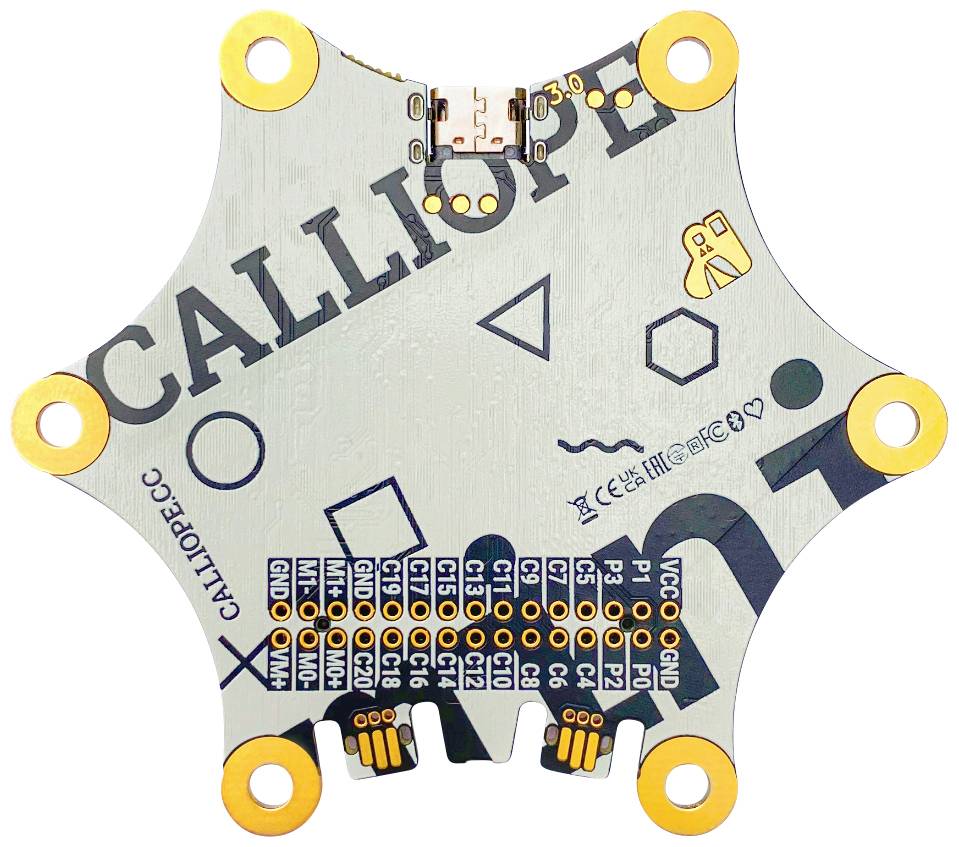

Calliope mini V3 má na zadnej strane ďalší dotykový pin v tvare loga Calliope.

Snímač polohy
Kombinovaný komponent vedľa tlačidla A obsahuje kompas, snímač pohybu a snímač zrýchlenia. Vďaka tomu dokáže Calliope mini merať napríklad smer a rýchlosť pohybu.

Kompas
Kombinovaný komponent pod tlačidlom A obsahuje kompas, snímač pohybu a snímač zrýchlenia. S ich pomocou dokáže Calliope mini zistiť, ktorým smerom a akou rýchlosťou sa pohybuje.

Svetelný senzor
Svetelný senzor meria okolitý jas pomocou niektorých červených LED diód.

Teplotný senzor
Teplotný senzor dokáže merať teplotu okolia, ale keďže je pripojený k procesoru, teplota nie je úplne presná.

Mikrofón
Mikrofón môže fungovať ako senzor na meranie hlasitosti prostredia. Mikrofón Calliope mini V3 teraz dokáže nahrávať aj reč a zvuky.

Rozhlas
Signály môžete bezdrôtovo posielať z jedného zariadenia Calliope mini do druhého a tak si prenášať správy.

Bluetooth
Nechcete sa zaoberať káblami alebo chcete pracovať s Calliope mini mimo počítača? Žiadny problém: Dosku môžete pripojiť k smartfónu alebo tabletu cez Bluetooth a prenášať dáta. Funguje to však aj naopak – Calliope mini dokáže spustiť určité funkcie na vašom smartfóne, presne tak, ako ste si ho naprogramovali.

Háj
Rozširujúce moduly je možné pripojiť k dvom konektorom Grove, napríklad na meranie svetla, vzdialenosti alebo farby pomocou Calliope mini. Stačí ho zapojiť a začať!

Ovládač motora / ovládač pinov
Calliope mini V3 má namontovaný kolíkový panel, ku ktorému je možné jednoducho pripojiť motory a predlžovacie káble. To znamená, že Calliope mini sa dá rýchlo premeniť na robota alebo autonómne auto.

JacDac
Konektory JacDac na Calliope mini V3 umožňujú pripojiť širokú škálu modulov a skvelé je, že ich môžete zapojiť dokonca aj sériovo! Pripojte bzučiak s LED krúžkami a ovládačom.

USB konektor
USB port na vrchu vášho Calliope mini je najjednoduchší spôsob, ako preniesť vlastné programy. Pripojte Calliope mini V3 k počítaču pomocou kábla USB-C® a ste pripravení!

Pripojenie batérie
Potrebujete 2 batérie typu AAA. Pripojte kábel držiaka batérie k zásuvke batérie. Teraz ste mobilní!

Procesory
Procesor v ľavom dolnom rohu spája všetky funkcie vášho Calliope mini. Poskytuje dostatočný výpočtový výkon pre všetky nápady a projekty, ktoré si len dokážete predstaviť – a oveľa viac!

Stavová LED dióda
Okrem žltej stavovej LED diódy, ktorá bliká pri prenose dát, má Calliope mini V3 vedľa seba červenú LED diódu, ktorá indikuje, či je Calliope mini napájané. Ďalšia červená LED dióda vedľa mikrofónu indikuje, kedy sa mikrofón Calliope mini používa.

Tlačidlo resetovania
Tlačidlo RESET reštartuje aktuálny program na Calliope mini. Trojitým stlačením tlačidla RESET na zariadení Calliope mini V3 sa zariadenie Calliope mini prepne do režimu Bluetooth – na LED displeji sa zobrazí identifikačný vzor.

Blesk

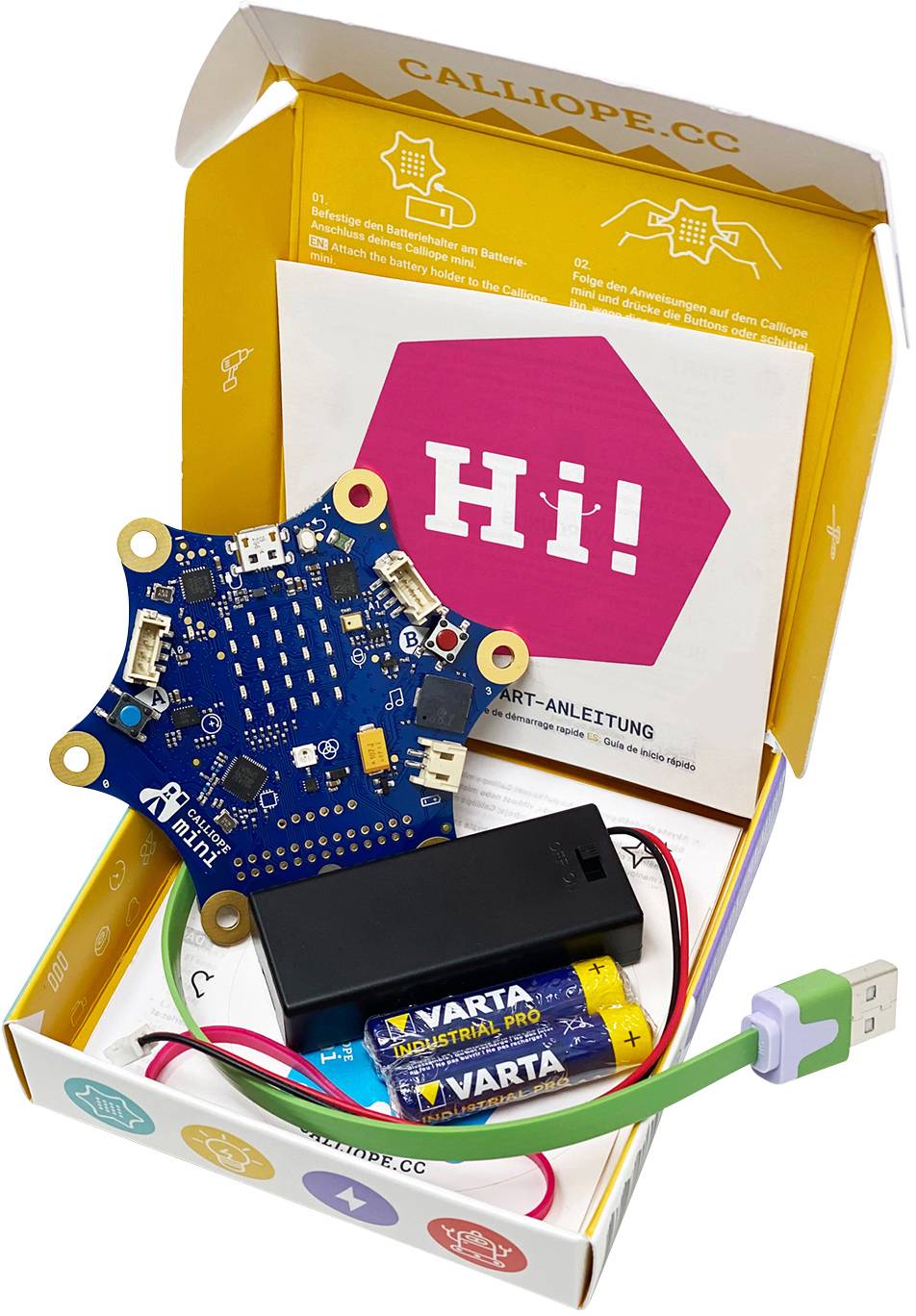

Calliope mini V2 má tiež integrovanú flash pamäť s 25 predinštalovanými programami.
Flash pamäť umožňuje uložiť do Calliope mini 25 individuálnych programov a použiť ich kedykoľvek. Ako to všetko funguje, sa dozviete tu.

MINI ŠTARTOVACÍ BOX CALLIOPE

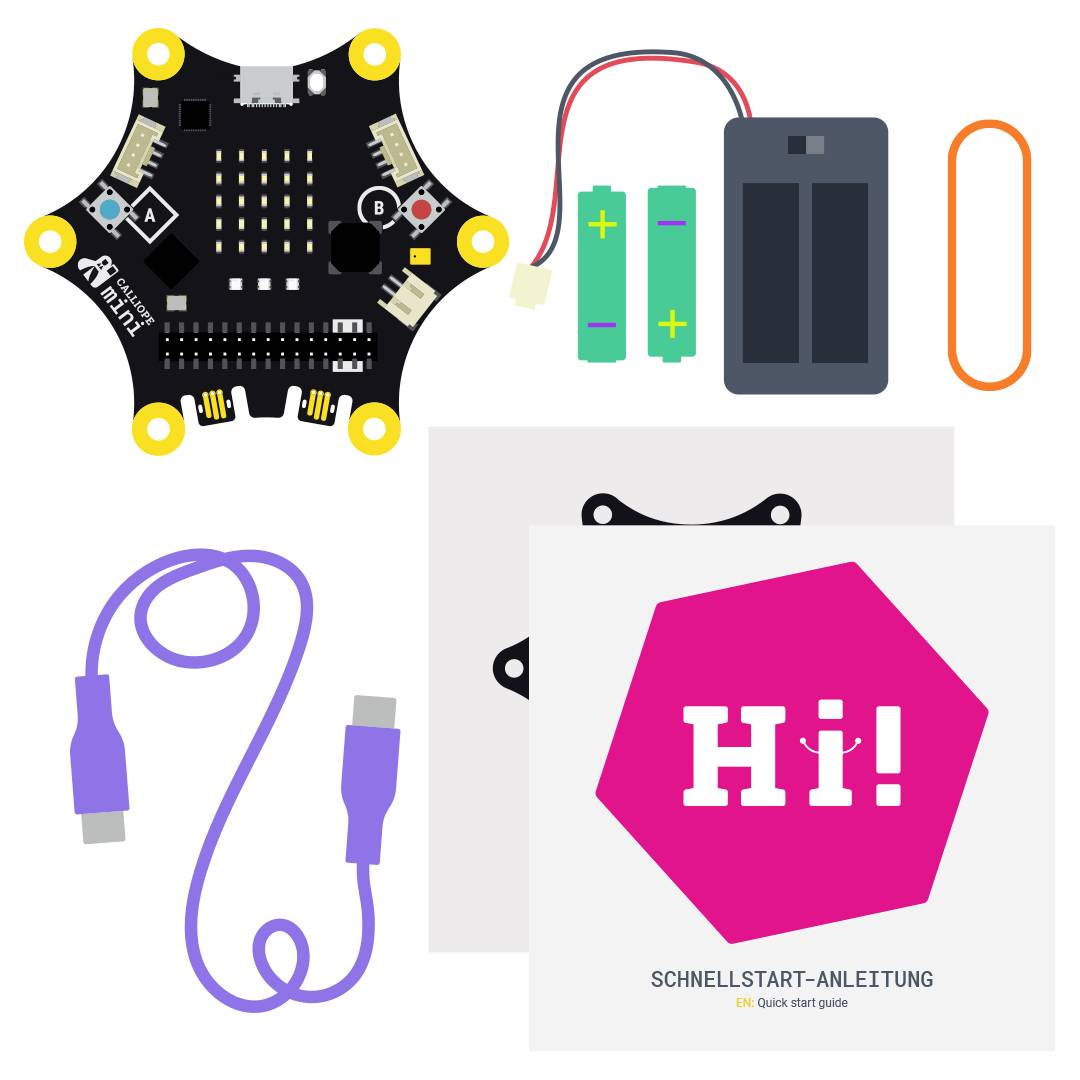

Rozsah dodávky štartovacieho boxu Calliope mini pozostáva z Calliope mini a nasledujúceho príslušenstva:
- Držiak batérií s batériami,
- kábel USB-C® (1 meter),
- Stručný návod na obsluhu,
- Gumový pásik (na pripevnenie batériového priestoru k Calliope mini),
- Nálepky.

Veľkosť a hmotnosť
Rozmery: uhlopriečka 8,5 cm, výška 1,3 cm
Hmotnosť 16 g, s balením a príslušenstvom ~110 g
Rozmery balenia: 10 x 10 x 2,7 (Š x D x V v cm)
