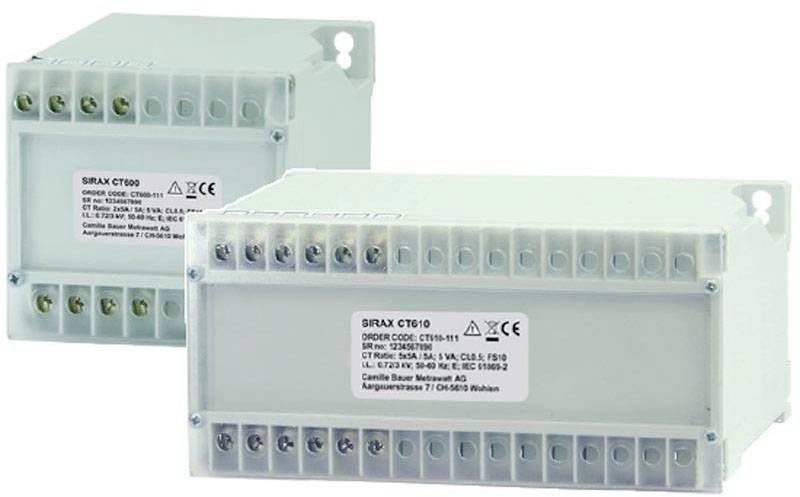

Camille Bauer CT 600 modul prúdového transformátora Primárny prúd 5 A Sekundárny prúd 5 A montáž na DIM lištu 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Počet
Celkom (50,40 € / kus)
81,66 €
-38 %
50,40 €
bez DPH.
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Hlavné benefity
Sumárny transformátor prúdu SIRAX CT600, vstup. 2x 5AVýkon 5A / 15VA, trieda 0,5
- Vstupný prúd 5 A
- Druhotný výstupný prúd 5 A
Technické parametre
- Vstupný prúd 2x 5 A.
- Výstupný prúd 5 A / 15 VA
- Trieda presnosti 0,5
- Dielektrická pevnosť 3 kV; 50 Hz; 1 minúta
- Maximálne prevádzkové napätie 0,72 kV
- Faktor obmedzujúci nadprúd FS5
- Pripojenie skrutiek M4 so samočinným napínacím pásom.
- Maximálny prierez vodiča solid 2,5 mm pevný; Ø 1,5 mm flexibilné
- Kategória výrobku
modul prúdového transformátora
- Druh upevnenie
montáž na DIM lištu
- Primárny prúd
5 A
- Sekundárny prúd
5 A
15 VA
- Trieda presnosti
0.5
- Typ
CT 600
- Rozmer.
(d x š x v) 70 x 75 x 112.5 mm
- Hmotnosť
400 g
- Miesta
2 ks
- Druhotný výstupný prúd
5 A
- Vstupný prúd
5 A
- Šírka
75 mm
- V
112.5 mm
- Dĺžka
70 mm
Na stiahnutie
Datasheet
Datasheet 2315074 Camille Bauer CT 600 modul prúdového transformátora Primárny prúd 5 A Sekundárny prúd 5 A montáž na DIM lištu 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2315074 Camille Bauer CT 600 modul prúdového transformátora Primárny prúd 5 A Sekundárny prúd 5 A montáž na DIM lištu 1 ks
Popis
popis
Sumárne transformátory prúdu sa používajú na pridanie sekundárnych prúdov z niekoľkých hlavných transformátorov. Sú navrhnuté tak, aby
kombinujú niekoľko synchrónnych striedavých prúdov s miernym fázovým vzťahom s každým uhlom fázového rozdielu. Je teda možné zaznamenať celkovú spotrebu iba pomocou jedného meracieho prístroja.
Tento text bol preložený strojovo.
Sumárne transformátory prúdu sa používajú na pridanie sekundárnych prúdov z niekoľkých hlavných transformátorov. Sú navrhnuté tak, aby
kombinujú niekoľko synchrónnych striedavých prúdov s miernym fázovým vzťahom s každým uhlom fázového rozdielu. Je teda možné zaznamenať celkovú spotrebu iba pomocou jedného meracieho prístroja.
Tento text bol preložený strojovo.
Prevedenie
- vlastnosti
- Súčet sekundárnych prúdov niekoľkých hlavných transformátorov
- To umožňuje prístup k meraniu pre merací prístroj
- Na výstupe je k dispozícii štandardizovaný merací signál
- Plastový kryt odolný proti rozbitiu vyrobený z polykarbonátu
- Spomaľovač horenia a samozhášavý podľa UL94 V0
- Ochrana kontaktov svoriek, IP10
- Poniklované svorky so skrutkami plus-mínus
- Rôzne možnosti montáže, ako napríklad nástenná alebo cylindrická lišta
Rozsah dodávky
- 1x súčtový prúdový transformátor SIRAX CT600
- 1x návod na obsluhu a montáž
