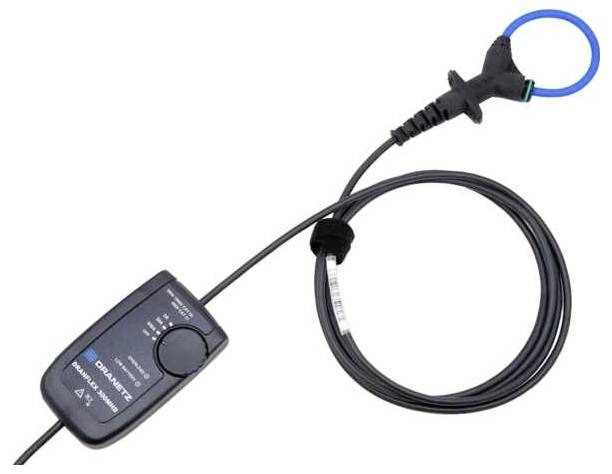

Camille Bauer DRANFLEX6003XLB48

Flexibilný 3-fázový snímač prúdu 60/600/6000 AAC, dĺžka slučky 61... 122 cm. DRANFLEX sú senzory striedavého prúdu založené na Rogowského princípe. Môžu sa použiť na meranie striedavého prúdu do 3000 A alebo 6000 A po pripojení k vhodnému meraciemu zariadeniu (záznamník údajov, analyzátor siete atď.). . Flexibilné trojfázové snímače prúdu sú určené na použitie s HDPQ alebo akýmkoľvek iným meracím prístrojom s meracím vstupom 1,5 V AC a konektorom Hypertronics. Môžu merať všetky 3 fázy súčasne a môžu byť umiestnené okolo jedného alebo viacerých vodičov akejkoľvek konštrukcie (izolované káble, prípojnice, potrubia). Pre autonómnu prevádzku meracieho zosilňovača je tento napájaný internými batériami. Široký rozsah použitia, 3 meracie rozsahy 60 / 600 / 6000 A a vysoká šírka pásma 10 Hz ... 20 kHz pre harmonickú analýzu. Presné meranie aj pri nízkych prúdoch vďaka veľkému dynamickému rozsahu a vysokej citlivosti senzora. Nízky vplyv polohy vodiča a minimálne rušenie od vonkajších polí. Jednoduchá aplikácia v stiesnených priestoroch vďaka malému prierezu senzora 9,9 mm a tenkému koncovému krytu 13,6 mm - dĺžka slučky 610 mm. Bezpečná manipulácia aj s ochrannými rukavicami; otvorenie senzora a nastavenie rozsahu merania je možné jednou rukou. Extrémne dlhá výdrž batérie až 2000 h. Pripojovací kábel je súčasťou balenia. Senzor prúdu s krytím IP65, merací zosilňovač s krytím IP40. Vysoká bezpečnosť pre používateľa, kategória merania 1000 V CAT III, 600 V CAT IV a neobmedzená preťažiteľnosť. Flexibilná meracia hlavica umožňuje meranie prúdu aj na ťažko dostupných miestach. Na tento účel je možné senzory umiestniť okolo jedného alebo viacerých vodičov akejkoľvek konštrukcie (izolované káble, prípojnice, potrubia). Pre autonómnu prevádzku meracieho zosilňovača je tento napájaný internými batériami. Široký rozsah použitia, 3 meracie rozsahy 60 A/600 A/6000 A AC a vysoká šírka pásma 10 Hz ... 10 kHz pre harmonickú analýzu. Súčasné meranie vo všetkých 3 fázach. Presné meranie aj pri nízkych prúdoch vďaka veľkému dynamickému rozsahu a vysokej citlivosti senzora. Nízky vplyv polohy vodiča a minimálne rušenie od vonkajších polí. Jednoduchá aplikácia v stiesnených priestoroch vďaka malému prierezu senzora 9,9 mm a tenkému koncovému krytu 13,6 mm. Bezpečná manipulácia aj s ochrannými rukavicami; otvorenie senzora a nastavenie rozsahu merania je možné jednou rukou. Extrémne dlhá výdrž batérie až 1000 h. Externé napájanie pre dlhodobé merania prostredníctvom voliteľného zásuvného zdroja. Senzor prúdu s krytím IP65, merací zosilňovač s krytím IP40. Vysoká bezpečnosť pre používateľa, kategória merania 1000 V@CATIII, 600 V@CATIV a neobmedzená preťažiteľnosť. Vlastnosť Špecifikácia Meracie rozsahy 60 A 600 A 6000 A Výstupný signál (AC) 50 mV/A 5 mV/A 0,5 mV/A Zvyškový prúd / šum 8 mV rms 2 mV rms 2 mV rms Neistota merania (45 ... 65 Hz) ±1 % ±0,1 A ±1 % ±0,1 A ±1 % ±1 A Preťažiteľnosť neobmedzená Linearita ±0,2 % z nameranej hodnoty Šírka pásma 10 Hz až 10 kHz (-1 dB) Chyba fázového uhla< ±1° (45 ... 65 Hz) Minimálna impedancia zaťaženia 100 kΩ pre špecifikovanú presnosť. Model s maximálnou dĺžkou slučky. Číslo položky DRANFLEX 6003 XBL 61 cm, číslo položky 193657; 91 cm, číslo položky 193665; 122 cm, číslo položky 193673. Flexibilné snímače prúdu - DRANFLEX 6003 XBL Návod na obsluhu
