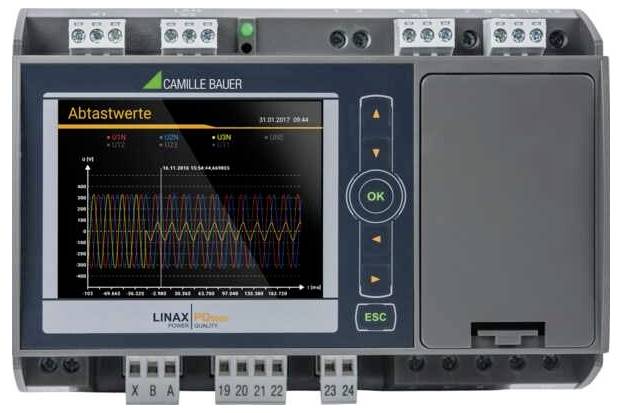

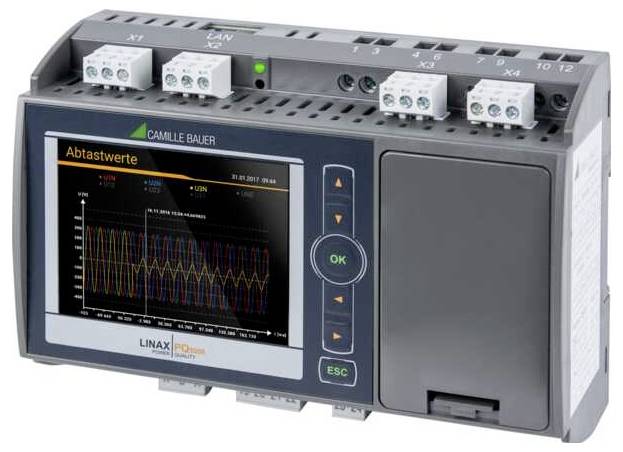

Camille Bauer LINAX PQ5000 sieťový analyzátor

Stacionárna meracia technológia PQ v triede A s montážou na DIN lištu. LINAX PQ5000 kombinuje vlastnosti normatívneho meracieho prístroja PQ s funkciami pre analýzu spotreby energie a stavu siete. Moderný viacjazyčný dizajn umožňuje intuitívne ovládanie alebo parametrizáciu zariadenia prostredníctvom webovej stránky zariadenia alebo voliteľného farebného TFT displeja s vysokým rozlíšením. Integrovaný webový server umožňuje vzdialený prístup, zobrazenie a analýzu nameraných údajov. Nie je potrebný žiadny ďalší softvér. . Analýza kvality energie: Zariadenie umožňuje nepretržité hodnotenie kvality energie podľa normy IEC 61000-4-30 Ed.3 v triede A. Zaznamenané udalosti kvality energie (pokles napätia, prepätie napätia, prerušenie napätia, RVC, prepätie prúdu a zmena frekvencie, homopolárne napätie) slúžia na preukázanie výskytu rušení a na lokalizáciu zdroja rušenia s cieľom zvýšiť spoľahlivosť napájania. Štatistické hodnoty napätia a prúdu možno použiť na overenie súladu s dodávateľskými zmluvami alebo internými špecifikáciami. Vyhodnotenie podľa noriem EN 50160, IEC 61000-2-2/4/12, IEEE 519, GB/T alebo vlastných limitov je možné vykonať po meraní a príslušné správy o zhode je možné vytvoriť priamo prostredníctvom webovej stránky zariadenia (správa PQEasy). Nezávislá certifikácia podľa IEC 62586-2 Švajčiarskym federálnym metrologickým inštitútom METAS. Podpora štandardizovaného, od výrobcu nezávislého formátu PQDIF podľa IEEE 1159.3. Nastaviteľná doba zaznamenávania udalostí. Zobrazenie udalostí prostredníctvom webovej stránky s časovým priblížením a odčítaním hodnôt. Analýza toku energie. Priemerné hodnoty výkonu s analýzou trendov na zabránenie špičkovému zaťaženiu. Ukladanie profilu zaťaženia so šírkou pásma kolísania (min/max) na interval. Trieda činnej energie (IEC 62053-22:2003) 0,2 s, trieda jalovej energie (IEC 62053-24:2014) 0,5 s. Ďalšie priemerné hodnoty a počítadlá s voliteľnou základnou veľkosťou. Konfigurácia: S TFT displejom, na montáž na DIN lištu; 4 vstupy pre prúdové transformátory (1/5A), 42...50/60...69,5 Hz; Menovité napätie 100...230 V AC/DC; Ethernet (Modbus/TCP) + RS485 (RTU); Rozhranie Modbus + REST; 1 pasívny digitálny vstup; 2 pasívne digitálne výstupy; S neprerušiteľným zdrojom napájania (UPS); Rozšírenie 1: 4 analógové výstupy +/-20 mA; Rozšírenie 2: Bez rozšírenia 2; Testovací protokol (anglicky); Komunikácia: Ethernet (Modbus/TCP, http/https, NTP, SFTP, SYSLOG, REST API); Modbus/RTU; Automatizovaný export údajov (súbory CSV a PQDIF) na SFTP server; Kybernetická bezpečnosť (OT) / Kybernetická ochrana; Riadenie prístupu na základe rolí (RBAC); Hypertext Transfer Protocol Secure (https); Biela listina klientov; Audit log [registrácia všetkých manipulácií]; Sys-log; Bezpečné aktualizácie firmvéru; Záznamník údajov a neprerušiteľný zdroj napájania (UPS) Export údajov PEN test Ďalšie funkcie 4 kanály na meranie prúdu a 4 kanály na meranie napätia s presnosťou 0,1 % Kategória merania 600 V, CAT III (napätie), 300 V, CAT III (prúd) Štandardné vstupy/výstupy: 1 digitálny vstup, 2 digitálne výstupy Úložisko údajov 16 GB Vzorkovacia frekvencia: 18 kHz Monitorovanie a alarmovanie prostredníctvom limitných hodnôt a monitorovacích funkcií Montáž na DIN lištu Identická prevádzka ako zariadenia série SINEAX® AM/DM a CENTRAX® CU Súčasťou balenia je aj protokol o teste Analýza údajov Bezplatný softvér PQDiffractor od spoločnosti Electrotek Concepts si môžete stiahnuť prostredníctvom odkazu www.pqview.com/pqdiffractor/ (vyžaduje sa registrácia). Tento softvér umožňuje analyzovať dáta zo súborov PQDIF, ukladať ich vo formáte CSV alebo exportovať ako grafiku. Digitálna správa siete: So softvérom SMARTCOLLECT® SC2 je možné vybudovať kompletný ekosystém pre kvalitu a monitorovanie energie.
