Camille Bauer SIRAX CT230-422 Okenný prúdový transformátor Primárny prúd 600 A Sekundárny prúd 1 A Ø priechodky vodiče:5

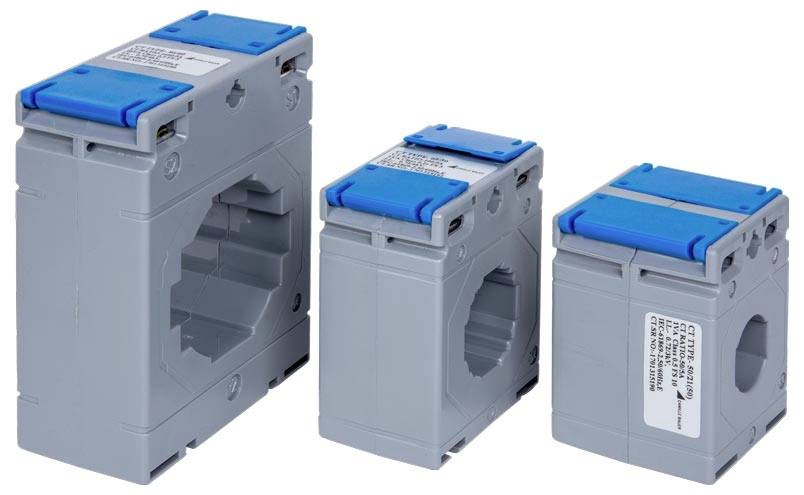

Tri sivé elektrické prúdové transformátory s modrými vrstvami, líšiace sa veľkosťou, navrhnuté na meranie elektrického prúdu v systémoch.

Datasheety: (PDF)

Doručenie: Po 12. 10.

Počet

Celkom (142,27 € / kus)

142,27 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Hlavné benefity

Zásuvný prúdový transformátor

Ø priechodky vodiče 51 mm

Technické parametre

Kategória výrobku: Okenný prúdový transformátor

Primárny prúd: 600 A

Sekundárny prúd: 1 A

: 5 W

Ø priechodky vodiče: 51 mm

Trieda presnosti: 0.2

Typ: SIRAX CT230-422

Priechodka pre vodič (šírka): 60 mm

: Attachable current transformer

: 5 W

: 51 mm

: 1

: NIE

: 600 A

: ÁNO

: 5 VA

: 1 A

: FS 5

: ÁNO

: NIE

: 0.2

: 12-30 mm

: 50-60 mm

: Screw connection

Varianty(Všetky ceny sú bez DPH.)

Primárny prúd

Výkon

Sekundárny prúd

Ø priechodky vodiče

Camille Bauer SIRAX CT230-422 Okenný prúdový transformátor Primárny prúd 600 A Sekundárny prúd 1 A Ø priechodky vodiče:51 mm 1 ks

Objednávacie číslo:3531944

Tento produkt

600 A

5 W

1 A

51 mm

Camille Bauer SIRAX CT200-611 - 120A/5A - 0.5-2.5VA Okenný prúdový transformátor Primárny prúd 120 A Sekundárny prúd 5 A Priechodka pre vodič (výška x šírka):20 x 20 mm Ø priechodky vodiče:20 mm montáž na DIM lištu 1 ks

Objednávacie číslo:3531926

120 A

2.5 VA

5 A

20 mm

Camille Bauer SIRAX CT210-511 Okenný prúdový transformátor Primárny prúd 200 A Sekundárny prúd 5 A Ø priechodky vodiče:20 mm 1 ks

Objednávacie číslo:3531929

200 A

5 W

5 A

20 mm

Camille Bauer SIRAX CT210-411 Okenný prúdový transformátor Primárny prúd 150 A Sekundárny prúd 5 A Ø priechodky vodiče:20 mm 1 ks

Objednávacie číslo:3531930

150 A

5 W

5 A

20 mm

Camille Bauer SIRAX CT220-911 Okenný prúdový transformátor Primárny prúd 500 A Sekundárny prúd 5 A Ø priechodky vodiče:30.5 mm 1 ks

Objednávacie číslo:3531931

500 A

10 W

5 A

30.5 mm

Camille Bauer SIRAX CT220-621 Okenný prúdový transformátor Primárny prúd 100 A Sekundárny prúd 1 A Ø priechodky vodiče:30.5 mm 1 ks

Objednávacie číslo:3531932

100 A

1.5 W

1 A

30.5 mm

Camille Bauer SIRAX CT220-121 Okenný prúdový transformátor Primárny prúd 100 A Sekundárny prúd 1 A Ø priechodky vodiče:30.5 mm 1 ks

Objednávacie číslo:3531933

100 A

1 W

1 A

30.5 mm

Camille Bauer SIRAX CT210-611 Okenný prúdový transformátor Primárny prúd 250 A Sekundárny prúd 5 A Ø priechodky vodiče:20 mm 1 ks

Objednávacie číslo:3531934

250 A

5 W

5 A

20 mm

Camille Bauer SIRAX CT220-112 Okenný prúdový transformátor Primárny prúd 100 A Sekundárny prúd 5 A Ø priechodky vodiče:30.5 mm 1 ks

Objednávacie číslo:3531935

100 A

1 W

5 A

30.5 mm

Camille Bauer SIRAX CT220-421 Okenný prúdový transformátor Primárny prúd 150 A Sekundárny prúd 1 A Ø priechodky vodiče:30.5 mm 1 ks

Objednávacie číslo:3531936

150 A

5 W

1 A

30.5 mm

Na stiahnutie

Datasheet

Datasheet 3531944 Camille Bauer SIRAX CT230-422 Okenný prúdový transformátor Primárny prúd 600 A Sekundárny prúd 1 A Ø priechodky vodiče:5

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3531944 Camille Bauer SIRAX CT230-422 Okenný prúdový transformátor Primárny prúd 600 A Sekundárny prúd 1 A Ø priechodky vodiče:5

Prehlásenie o zhode

Prehlásenie o zhode 3531944 Camille Bauer SIRAX CT230-422 Okenný prúdový transformátor Primárny prúd 600 A Sekundárny prúd 1 A Ø priechodky vodiče:5

Popis

Pripínací prúdový transformátor na nepriame meranie sínusových striedavých prúdov. Prúdové transformátory s klipovou konštrukciou sa používajú všade tam, kde je potrebné merať a spracovávať vysoké prúdy. Sú zapojené priamo cez otvor na primárny vodič (prípojnicu alebo kábel). . Sekundárna strana (zvyčajne meracie zariadenie, elektromer alebo displej) sa pripája cez svorky na prednej a zadnej strane. Pripínacie prúdové transformátory sú najspoľahlivejším, najpresnejším a najnákladovo efektívnejším typom prúdových transformátorov. Primárny vodič však musí byť počas inštalácie prerušený. Z tohto dôvodu sú vhodnejšie na výstavbu nových zariadení. Bezpečné puzdro s vysokou ochranou proti plameňu. Ochrana proti neoprávnenej manipulácii vďaka plombovateľným krytom. Ochrana pred kontamináciou vďaka optimalizovanému puzdru. Uzavreté telo cievky. Vysoká presnosť merania až do triedy 0,2S. Veľký výber menovitých veľkostí a rozmerov. Jednoduchá a rýchla inštalácia. Bezpečná technológia pripojenia pomocou skrutkových svoriek. Vhodné pre okrúhle vodiče, medené prípojnice a DIN lišty. K dispozícii sú rôzne možnosti montáže, ako je montáž na stenu, montáž na kábel, montáž na lištu alebo montáž na DIN lištu. Bezúdržbové. Primárny prúd: 600 A Sekundárny prúd: 1 A Trieda presnosti: 0,2 Výkon: 5 VA Primárny vodič: 60 x 12 mm, 50 x 20 mm, 50 x 30 mm Okrúhly vodič: 51 mm.
