Chauvin Arnoux C.A 6113 inštalačné tester, Norma VDE 0100, 0105, 0413, P01145445, EN a DE menu
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Hlavné benefity
Inštalačný tester CA 6113
- 17 na 1 vo funkciách
- 600 V/CAT III
- Skúšanie podľa medzinárodných noriem: DIN VDE 0100-600 / DIN VDE 0105-100 / DIN VDE 0413, EN 61557, IEC 60364-6, ÖVE / ÖNORM E 8001, NIN / NIV
- Vhodný pre všetky sieťové systémy: TT, TN alebo IT
- Testovanie typu RCD / FI typu AC, A
- Integrovaný poistkový stôl
- Li-ion batéria
Technické parametre
- MERANIE KONTINUITY / ODOLNOSŤ: Menovitý / merací rozsah / rozlíšenie:>200 mA / 39,99 Ω / 0,01 Ω / ± (1,5% displeja + 2 číslice)
- 12 mA / 39,99 Ω a 399,9 Ω / 0,01 a 0,1 Ω / ± (1,5% displeja + 5 číslic) s akustickým signálom
- Rozsah merania / rozlíšenie / presnosť: 4 kΩ / 1 Ω / ± (1,5% displeja + 5 číslic)
- 40 kΩ - 400 kΩ / 10 Ω - 100 Ω / ± (1,5% displeja + 2 číslice)
- MERANIE IZOLÁCIE ODOLNOSTI: Menovité napätie Utest: 50/100/250/500/1000 V DC
- Merací rozsah / rozlíšenie / presnosť: 0,01 MΩ až 2 GΩ / 10 kΩ až 1 MΩ / ± (5% displeja + 3 číslice)
- Skratový prúd: ≤ 3 mA

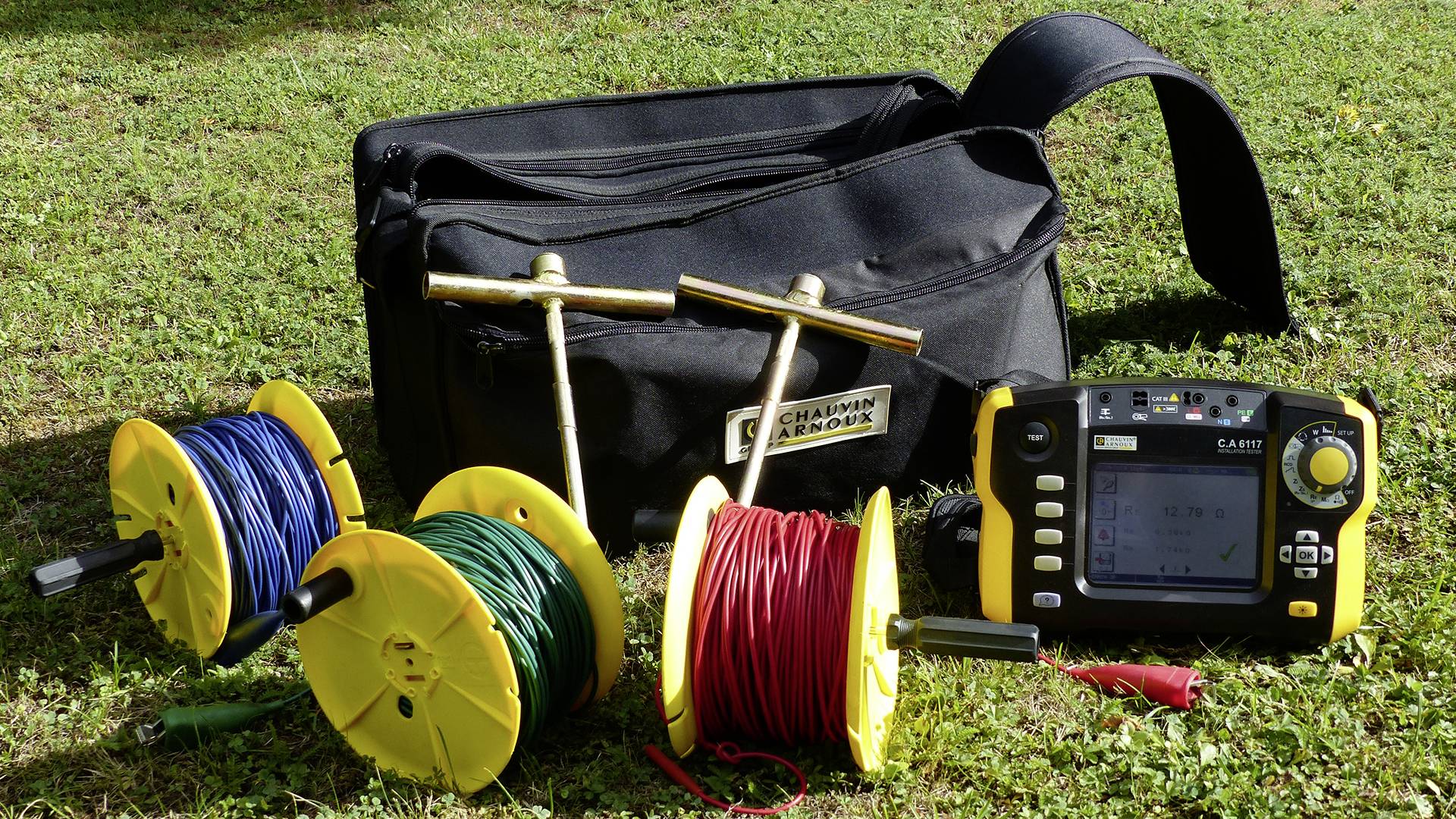

- MERANIE ZEMI: TROJPÓROVÉ MERANIE ZEMI: 0,50 Ω až 40 Ω / 0,01 Ω / ± (2% displeja + 10 číslic)
- 40 Ω až 15 kΩ / 0,1 Ω až 1 Ω / ± (2% displeja + 2 číslice)
- Merací rozsah / rozlíšenie / presnosť: 15 kΩ až 40 kΩ / 10 Ω / ± (10% displeja + 2 číslice)
- Ďalšie informácie: Meranie odporu pomocných uzemňovacích elektród RH a RS (do 40 kΩ)
- Ufk: Podľa SEV 3569
- Selektívny test uzemnenia (1 sonda): 0,20 Ω až 39,99 Ω - 40 Ω až 399,9 Ω / 0,01 Ω - 0,1 Ω / ± (10% displeja +10 číslic) Isel so svorkou LOOP IMPEDANCE MERANIE ( Zs (L-PE) a Zi (LN alebo LL)) - SKÚŠKA ZEMI POD NAPÄTÍM (1 PROBE): MERANIE ZEMIA V PREVÁDZKE
- Prevádzkové napätie / frekvencia systému: 90 až 500 V / 15,8 až 17,5 Hz - 45 až 65 Hz
- Vysoký testovací prúd s vypínaním FI / RCD (TRIP) Zs (L-PE) a Zi (LN alebo LL)
- Rozsah merania / rozlíšenie / presnosť: Maximálny skúšobný prúd 7.5A
- (0,050) 0,100 Ω až 0,5 Ω / 0,001 Ω / ± (10% displeja + 20 číslic) 0,5 Ω až 3,999 Ω / 0,001 Ω / ± (5% displeja + 20 číslic)
- 3,999 až 39,99 Ω / 0,01 Ω / ± (5% displeja + 2 číslice)
- 39,99 Ω až 399,99 Ω / 0,1 Ω / ± (5% displeja + 2 číslice)
- Bez vypnutia FI / RCD (NO TRIP) (iba Zs (L-PE)): Testovací prúd: voliteľne 6 mA - 9 mA - 12 mA
- 0,20 Ω až 0,99 Ω / 0,01 Ω / ± (15% displeja + 10 číslic)
- 1,00 až 1,99 Ω / 0,01 Ω / ± (15% displeja + 3 číslice)
- 2,00 až 39,99 Ω / 0,01Ω / ± (10% displeja + 3 číslice)
- 40,00 Ω až 399,9 Ω / 0,1 Ω / ± (5% displeja + 2 číslice)
- 400 až 3 999 Ω / 1 Ω / ± (5% displeja + 2 číslice)
- Výpočet skratového prúdu Ik (PFC (Zs)), I Sc PSCC (Zi): poruchový prúd a skratový prúd: 0,1 A až 20 kA
- Poistková tabuľka v zariadení: áno
- Pokles napätia ΔU% (Zi): -40% až + 40%
- Ďalšie informácie: Meranie ohmických a indukčných zložiek impedancií Zs a Zi
- ĎALŠIE MERANIA: Prúd pomocou prúdovej svorky C177 / C177A: 5,0 mA až 199,9 A (C177A)
- Prúd pomocou prúdovej svorky MN77: 0 až 550 V AC / DC / DC a 15,8 až 500 Hz
- Napätie: 0 až 550 V AC / DC / DC a 15,8 až 500 Hz
- Frekvencia: 10 až 500 Hz
- Fázová sekvencia vonkajších vodičov 20 až 500 V AC.
- Kategória výrobku
inštalačné tester
bez certifikátu
- Kategória merania
CAT III 600 V
CAT VI 300 V
- Rozhranie
žiadne
- Rozmer.
(š x v x h) 280 x 190 x 128 mm
- Hmotnosť
2.2 kg
IP53
- Rozsah merania VDE
odpor ochranného vodiča
izolačný odpor
náhradné výbojový prúd
prúd ochranného vodiča
dotykový prúd
napätie
- Norma DIN
DIN IEC 60364
DIN EN 61557
- Displej
digitálny (LCD)
- Šírka
280 mm
- V
190 mm
- Priebeh skúšky
manuálny
- Napájanie VDE
na batérie
- Pamäť (VDE)
nie
- Typ
C.A 6113
- Norma VDE
0100
0105
0413
- Hĺbka
128 mm
Na stiahnutie
Datasheet
Datasheet 1270997 Chauvin Arnoux C.A 6113 inštalačné tester, Norma VDE 0100, 0105, 0413, P01145445, EN a DE menu
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 1270997 Chauvin Arnoux C.A 6113 inštalačné tester, Norma VDE 0100, 0105, 0413, P01145445, EN a DE menu
Popis
Multifunkčný tester inštalácie. Bezpečnosť vašich elektrických inštalácií vďaka výkonnému multifunkčnému zariadeniu
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Prevedenie
- Skúšanie podľa medzinárodných noriem: DIN VDE 0100-600 / DIN VDE 0105-100 / DIN VDE 0413, EN 61557, IEC 60364-6, ÖVE / ÖNORM E 8001, NIN / NIV
- Spoľahlivá a jednoduchá technológia pripojenia vďaka kontextovej pomoci pre každú jednotlivú funkciu, ktorá obsahuje aj schémy zapojenia
- Vhodný pre všetky sieťové systémy: TT, TN alebo IT
- Testovanie RCD / FI typu A a AC
- Integrovaná poistková tabuľka pre rýchle načítanie výsledkov na prístroji
- Li-Ion batéria dáva prístroju väčšiu autonómiu
- Merania: napätie, prúd so svorkou, výkon, krivky a harmonické
- Meranie úbytku napätia pre správne dimenzovanie prierezu vodiča
- Meranie slučky, rozlíšenie 1 mΩ
- Multifunkčný tester úrovne 3 pamäte 600 V KAT III
- 17 funkcií na 1 zariadení.

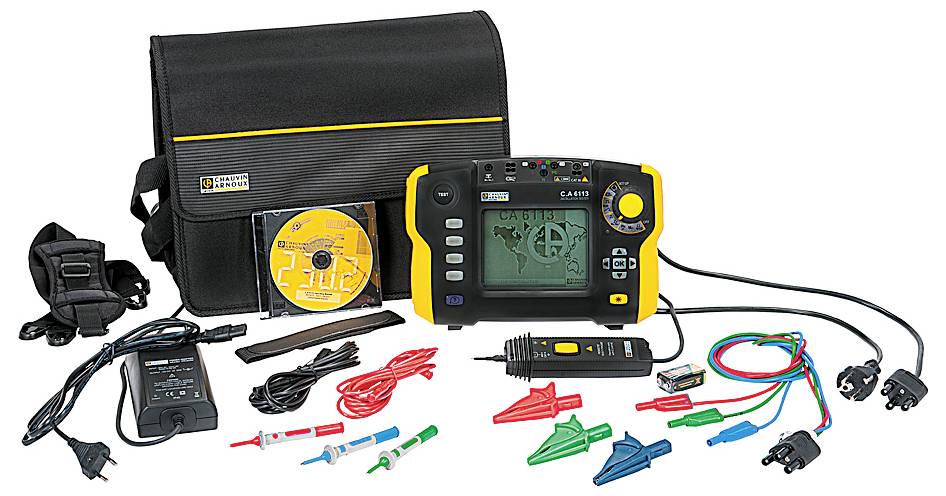

Rozsah dodávky
- 1 tester inštalácie s prepravnou taškou
- 1 typ sieťového adaptéra / nabíjačky 2
- Batéria NiMH35KW
- 1 trojpólový merací kábel s 3 bezpečnostnými meracími káblami (červený, modrý a zelený)
- 3 testovacie sondy Ø 4 mm (červená, modrá a zelená)
- 3 krokosvorky (červená modrá a zelená)
- 2 bezpečnostné meracie čiary 3 m (lomená priama červená a čierna)
- 1 3-pólový napájací kábel Euro
- 1 2-pólový napájací kábel Euro
- 1 sonda pre diaľkové ovládanie
- 1 remienok na zápästie
- 1 film na ochranu proti poškriabaniu obrazovky (už pripojený)
- 1 ramenný popruh pre použitie bez použitia rúk (4 body)
- 6 návodov na obsluhu na CD (1 pre každý jazyk)
- 1 karta bezpečnostných údajov (20 jazykov)
Rady
Upozornenie: komunikácia s VDE testermi väčšinou len v EN a DE jazyku. Overenie či prístroj obsahuje CZ/SK podporu, vyžiadajte na technickej podpore.
