Chauvin Arnoux C.A 6133 inštalačné tester, Norma VDE 0100, P01146013, EN a DE menu

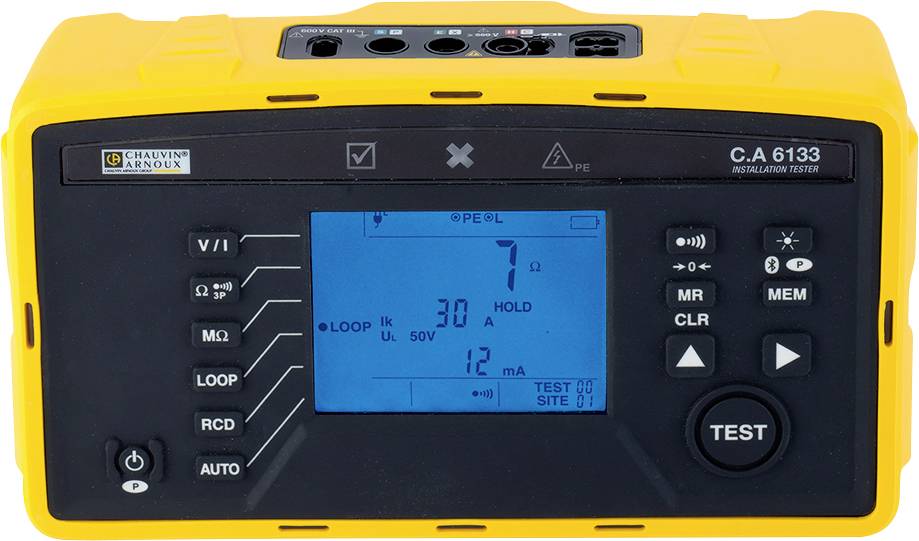

Obrázok zobrazuje žlté inštalačné meracie zariadenie s modrým displejom, na ktorom sú zobrazené merané hodnoty ako '30 A' a '12 mA'.

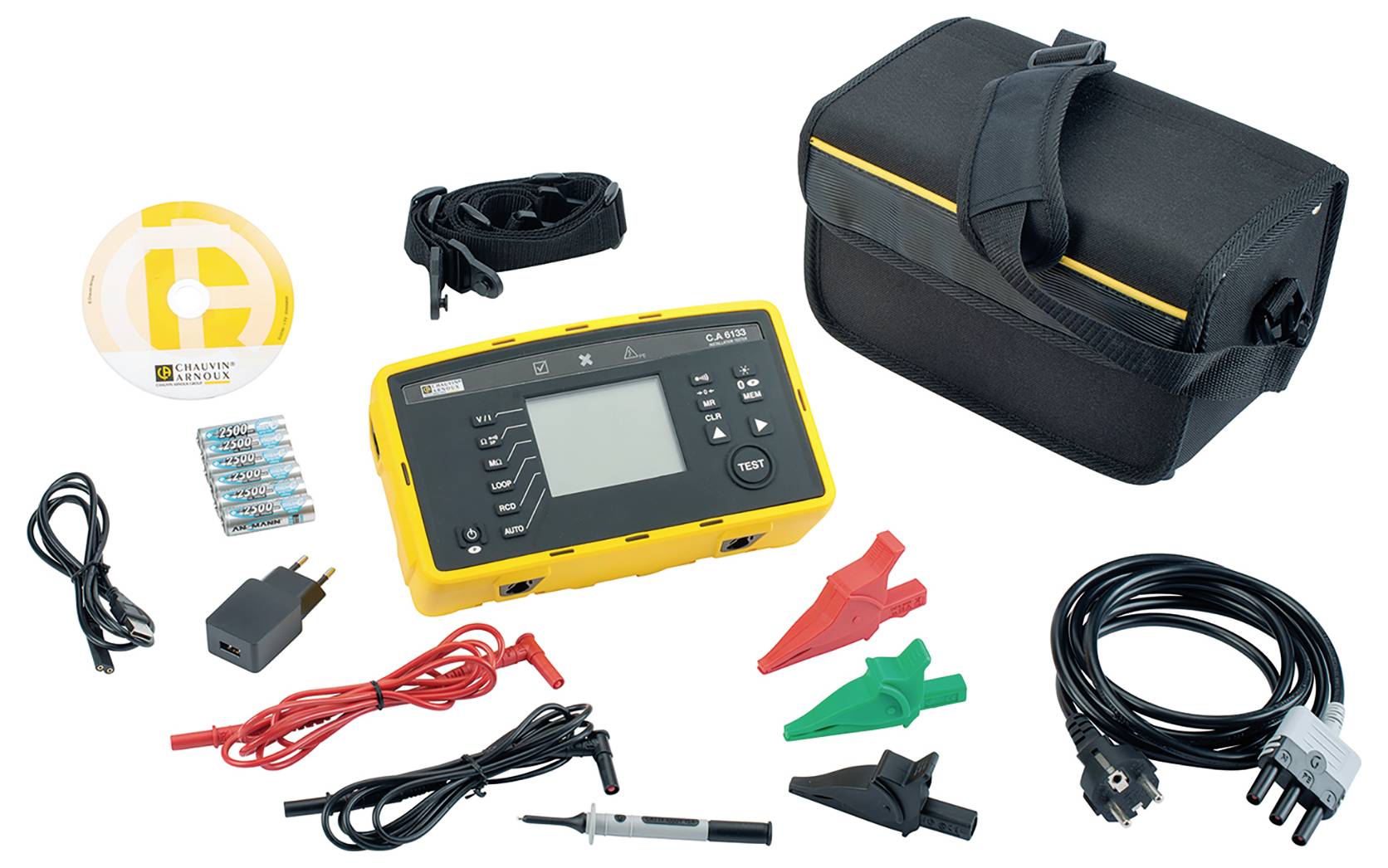

Multimeter-set pozostávajúci z meracieho prístroja, prenosnej tašky, káblov, batérií, krokosvoriek a zástrčiek, vhodný pre elektronické merania.

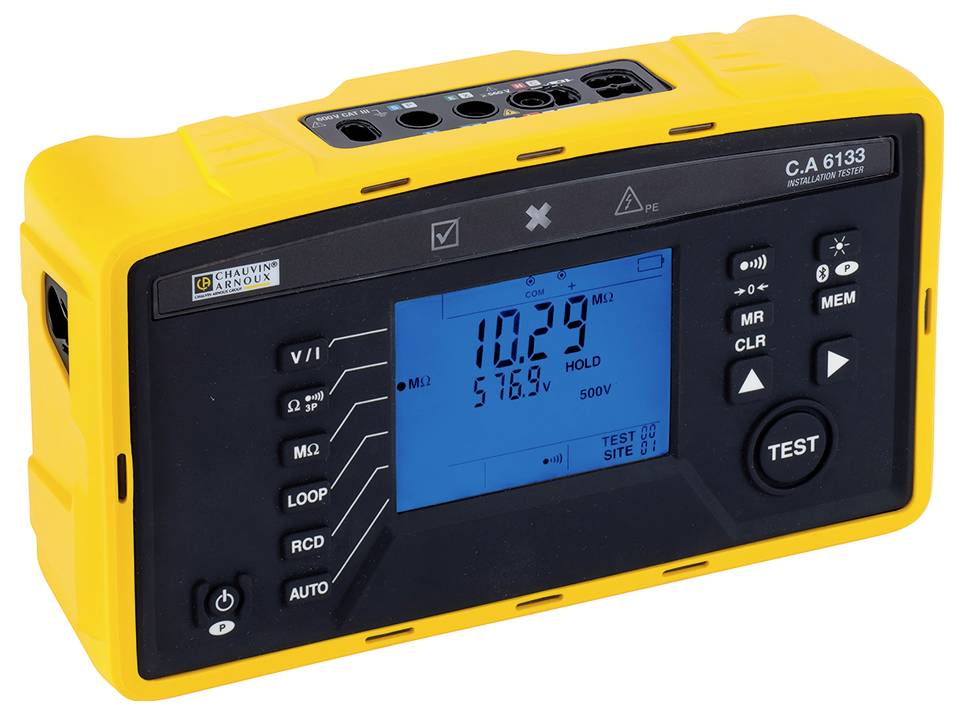

Žlté elektrické meracie zariadenie s čiernym displejom zobrazuje '10,29 MΩ' a '576,9 V'. Viditeľné sú tlačidlá pre rôzne meracie módy.

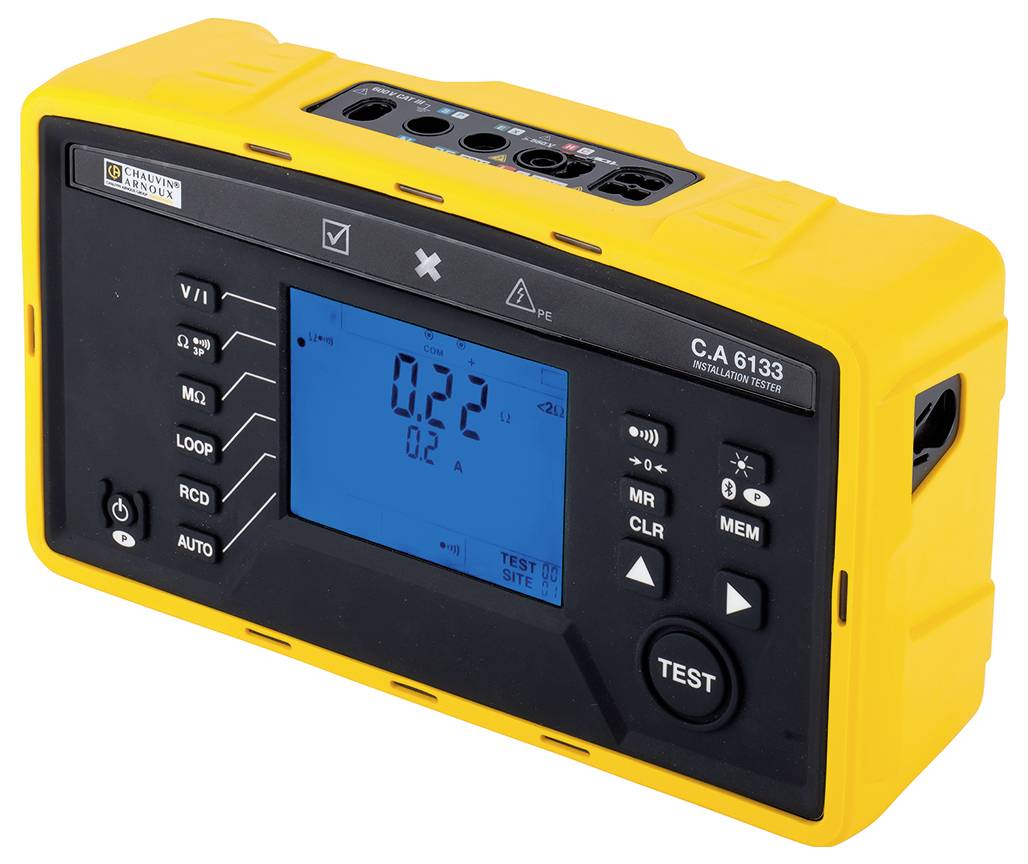

Žlté elektronické meracie zariadenie s modrým displejom, zobrazuje numerické namerané hodnoty. Tlačidlá napravo umožňujú ovládanie.

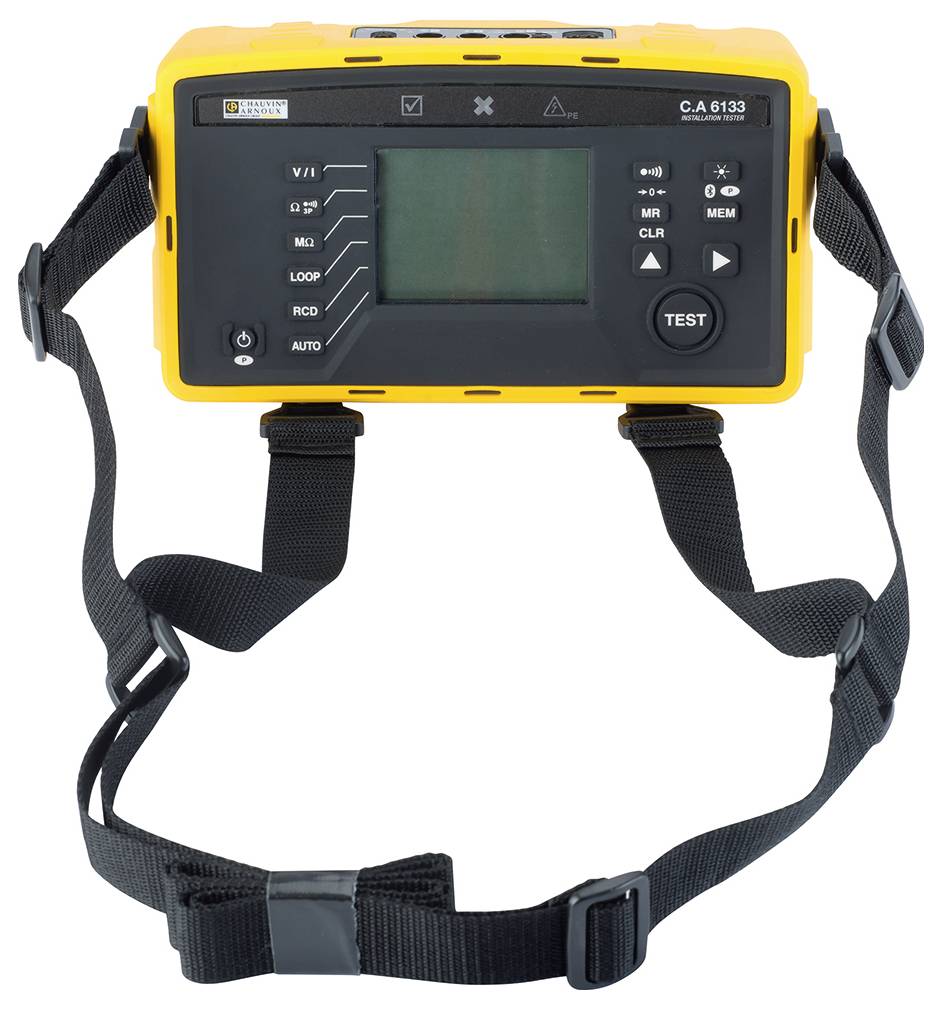

Žlté elektrické meracie zariadenie s čiernym displejom, tlačidlami a nosným popruhom. Používa sa na meranie elektrických parametrov.

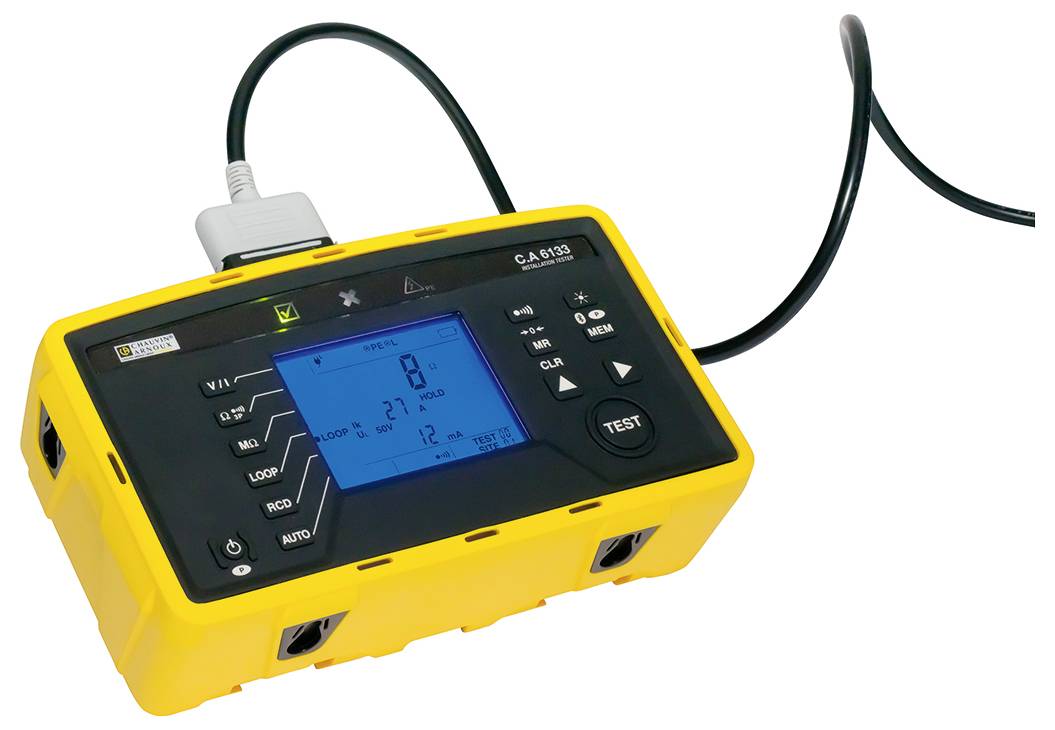

Žlté prenosné meracie zariadenie s podsvietenim displejom a viacerými tlačidlami. Je pripojené káblom.

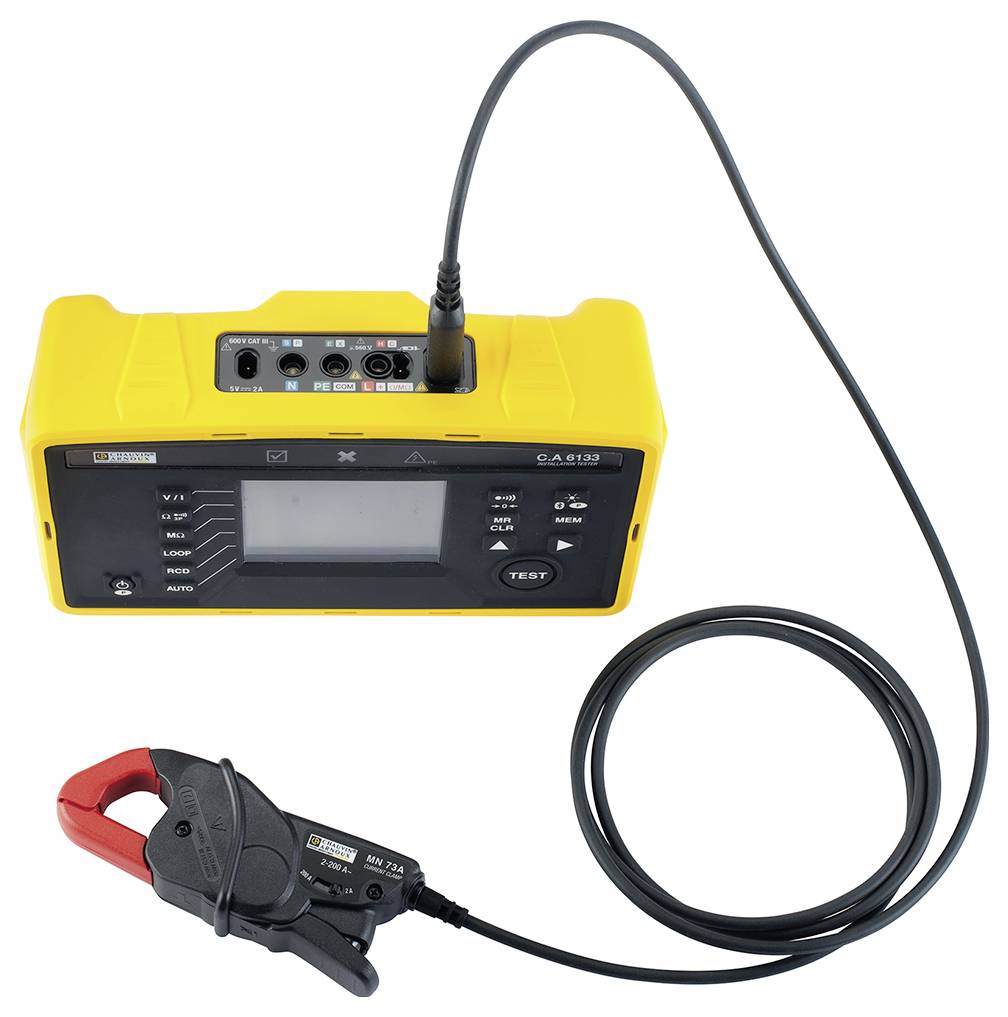

Žltý elektrický merací prístroj s digitálnym displejom a pripojeným klešťovým senzorom na presné meranie napätia.

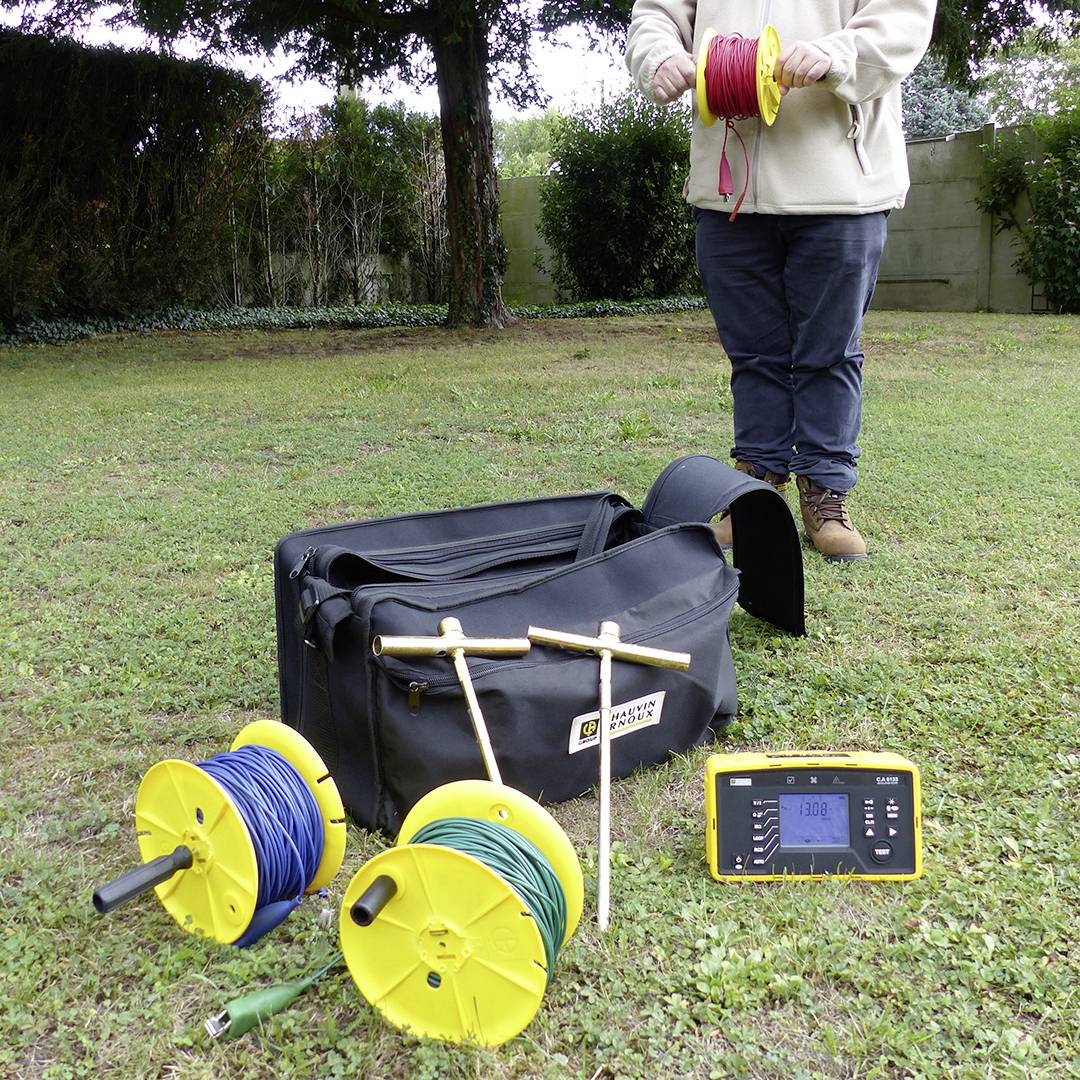

Osoba drží špuľu s červeným káblom. Vedľa je taška, ďalšie špuľky káblov a zariadenie s digitálnym displejom v záhrade.

1/8

Datasheety: (PDF)

Nie je k dispozícii

Nahlásiť právny incident

Hlavné benefity

Skontrolujte elektrickú bezpečnosť vašich inštalácií!

Meranie uzemnenia pomocou pomocného merania uzemnenia a slučkovej impedancie
Test spojitosti s 0,2 A.
Izolačný test
Test FI / RCD: čas vypnutia a vypínací prúd
Automatické testovacie sekvencie
Uloženie výsledkov skúšky
Aplikácia ANDROID na vytváranie testovacích správ
Meranie prúdu pomocou svorky MN73A

Technické parametre

Kategória výrobku: inštalačné tester

: bez certifikátu

Kategória merania: CAT II 300 V
CAT III 600 V

Rozhranie: Bluetooth®

Rozmer.: (d x š x v) 70 x 223 x 126 mm

Hmotnosť: 700 g

: IP54

Rozsah merania VDE: izolačný odpor
slučková impedancia
napätie
odpor

Norma DIN: DIN VDE 0100

Displej: digitálny (LCD)

Šírka: 223 mm

V: 126 mm

Dĺžka: 70 mm

Priebeh skúšky: automatický
manuálny

Napájanie VDE: napájané akumulátorom

Pamäť (počet miest): 99

Pamäť (VDE): áno

Typ: C.A 6133

Norma VDE: 0100

Vlastnosti: RCD / FI test

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 2136003 Chauvin Arnoux C.A 6133 inštalačné tester, Norma VDE 0100, P01146013, EN a DE menu

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2136003 Chauvin Arnoux C.A 6133 inštalačné tester, Norma VDE 0100, P01146013, EN a DE menu

Popis

Inštalačné testery CA 6131 a CA 6133 sú určené na testovanie bezpečnosti elektrických inštalácií: v nových inštaláciách pred uvedením do prevádzky, v existujúcich systémoch aj počas prevádzky a na lokalizáciu porúch.
Najmä pri testovacích službách sa prenosné zariadenia ľahko používajú, sú vysoko efektívne a sú v súlade s platnými normami.

Ovládanie CA 6133 je ľahké. Každému ovládaciemu prvku na prednej strane je priradená iba jedna funkcia. Jeho ergonómia bola vyvinutá pre ľahké použitie vo všetkých podmienkach.

CA 6133 je vybavený kompenzačnou funkciou pre meracie vedenia pre spoľahlivé merania. Tester sa môže použiť na meranie napätia, odporu objemu, odporu a izolácie slučiek a prúd možno merať pomocou externej svorky. CA 6133 tiež ukazuje smer rotačného poľa. Testovanie ističov zvyškového prúdu typu A a AC sa môže vykonávať v rampovom alebo impulznom režime.

Výsledok testu (OK / nie OK) sa okamžite zobrazí na CA 6133. Model CA 6133 umožňuje automatické spustenie testovacích sekvencií a uloženie ich výsledkov, čím sa šetrí čas. Týmto spôsobom je možné uložiť sekvenciu „Automatická slučka - istič zvyškového prúdu - MΩ“. Vytvorenie testovacích kampaní s až 6 až 8 po sebe idúcimi testami umožňuje rýchlu prácu v teréne.

S aplikáciou Android „IT Report“ určenou pre elektrické systémy je možné výsledky testov stiahnuť cez BlueTooth a vytvoriť a zobraziť správu o meraní.

Tento text bol preložený strojovo.

Prevedenie

Sklopná podpera pre umiestnenie na stôl Magnetické puzdro na upevnenie 4-bodového remienka na prenášanie bez námahy bez použitia rúk Podsvietený displej pre ľahkú čitateľnosť v zlých svetelných podmienkach Spojenia s presným označením (pripojenia L, N, PE, H, S, E, +, com ), aby sa predišlo chybám pripojenia externá sonda pre diaľkové ovládanie počas skúšok 3-pólová meracia linka pre priame merania na zástrčkách typu E.

Rozsah dodávky

1 prepravná taška
1 remienok na krk
1 prepojovací kábel so zástrčkou Schuko
3 bezpečnostné meracie čiary 1,5 m / 4 mm (červená / čierna / zelená)
3 krokosvorky (červená / čierna / zelená)
1 testovacia sonda, čierna
6 x NiMH batérie
1 prepojovací kábel micro USB
1 návod na obsluhu na CD ROM (5 jazykov)
1 príručka rýchleho spustenia na papieri
1 karta bezpečnostných údajov
1 skúšobný protokol s výsledkami merania
1 informačný list o batériách

Rady

Upozornenie: komunikácia s VDE testermi väčšinou len v EN a DE jazyku. Overenie či prístroj obsahuje CZ/SK podporu, vyžiadajte na technickej podpore.

Bluetooth® je registrovaná ochranná známka firmy Bluetooth SIG, Inc.
