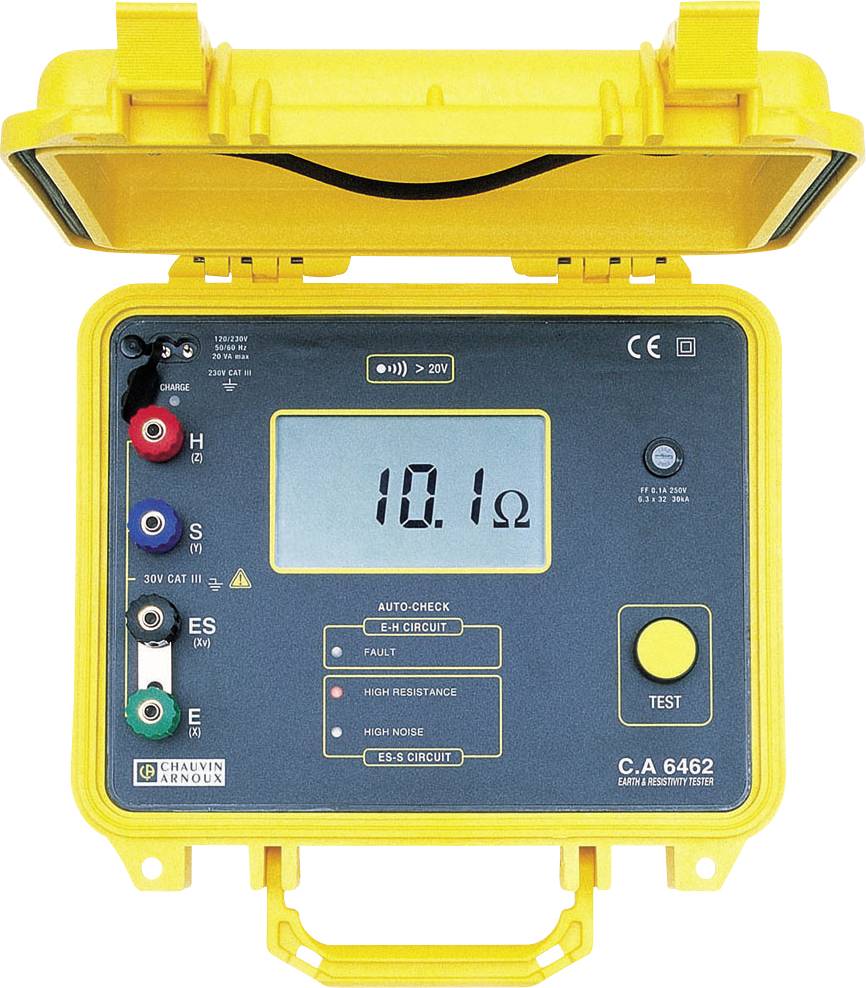

Chauvin Arnoux C.A 6462 tester uzemnenia, 0.5 - 2000 Ω

CA 6460 a CA 6462 sú testery uzemnenia a odolnosti zeminy na meranie zemného odporu, odporu pôdy a kontaktu pomocou konvenčných metód merania s uzemnením tyče.

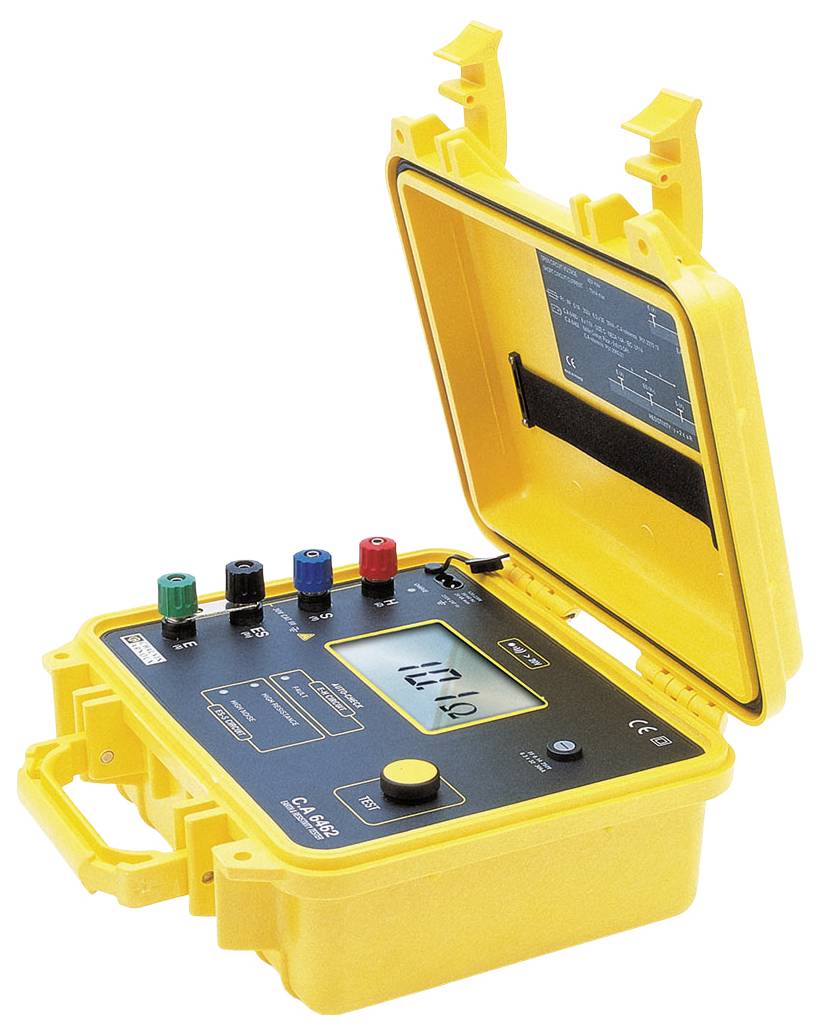

Majú robustný a nepriepustný kryt, ľahko sa používajú a boli špeciálne vyvinuté pre použitie v teréne.
Tam, kde je potrebné nastaviť uzemňovaciu elektródu alebo skontrolovať existujúcu zem, tieto zariadenia umožňujú presnú, spoľahlivú a rýchlu diagnostiku za najlepších podmienok.

Sú možné tieto metódy merania:
- Meranie špecifického pôdneho odporu podľa „Wennerovej metódy“ (4 tyčové elektródy)
- Meranie zemného odporu podľa „Taggovej metódy“ (metóda 62%)
- Meranie kontaktného odporu medzi 2 uzemňovacími elektródami

Z dôvodu zjednodušenia pripojenia majú zariadenia 4 veľké terminály v rôznych farbách. Zachytená skratová lišta umožňuje rýchly a ľahký prechod zo 4-vodičového na 3-vodičové meranie.

Meranie sa spustí jednoduchým stlačením tlačidla TEST po pripojení. Rozsah merania a prúd sa vyberajú automaticky kvôli maximálnej presnosti.
Tri kontrolky signalizujú udalosti, ktoré môžu falšovať výsledok merania:
LED dióda FAULT (EH) bliká: porucha v obvode (napätie na svorkách ≥ 30 V)
bliká vysoká VYSOKÁ ODOLNOSŤ (ES-S): Odpor v obvode napätia je príliš vysoký (R ≥ 50 kΩ)
bliká HIGH HLUK (ES-S): interferenčné signály ≥ 13 V v napäťovom obvode

Zariadenia CA 6460 a CA 6462 sa líšia čo sa týka napájania (CA 6460 s batériami, CA 6462 s nabíjateľnou batériou NiMH).
