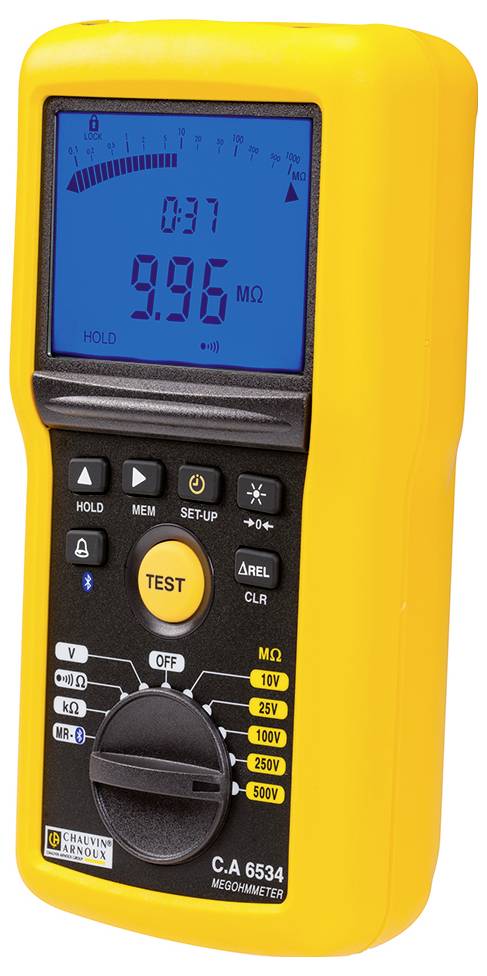

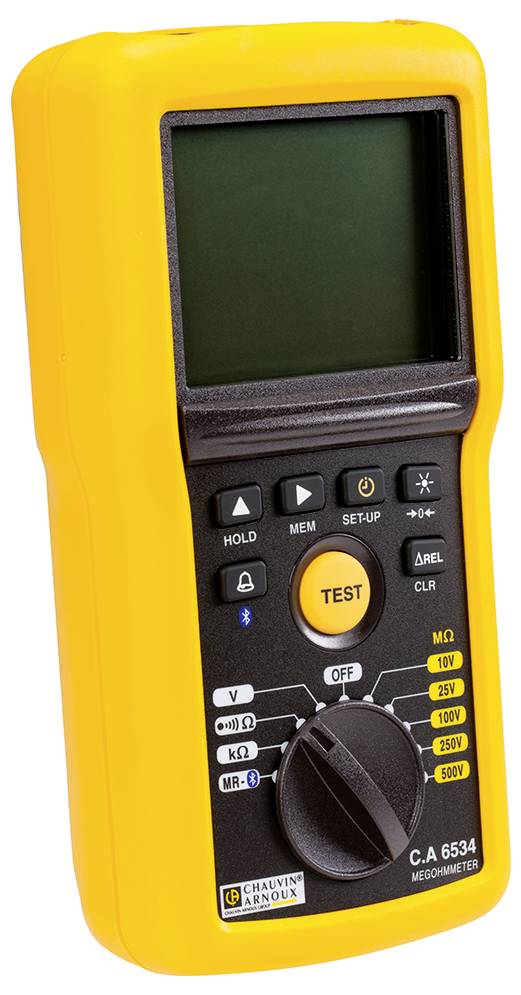

Chauvin Arnoux C.A 6534 tester izolácií 10 V, 25 V, 100 V, 250 V, 500 V, 50 GΩ

Ergonómia:
Vďaka kompaktnému a ľahkému dizajnu sa testery izolácie CA 652x a CA 653x ľahko používajú a ponúkajú používateľovi vysoký komfort obsluhy:
• Kryt zodpovedá kategórii merania 600V CAT IV a má stupeň krytia IP54 / IK04. Pohodlne padne do ruky, ponúka optimálnu bezpečnosť a tlačidlo TEST sa ľahko ovláda, a to aj s izolovanými ochrannými rukavicami.
• Prístroj sa dá jednoducho pripevniť na oceľové povrchy pomocou magnetickej skladacej podpery, takže používateľ má obe ruky voľné na meranie a môže ľahko odčítať výsledok.
• Veľký podsvietený dvojitý digitálny displej a logaritmický stĺpcový graf zobrazujú používateľovi nielen nameranú hodnotu, ale aj skutočné testovacie napätie, testovací prúd a časovač trvania testu na sekundárnom displeji.
• Sonda diaľkového ovládania má svetlo na osvetlenie meracieho bodu, a tým umožňuje prácu v tmavom prostredí.

Skúška izolácie:
Nová séria ponúka široký rozsah testovacích napätí na testovanie izolácie od 10 V do 1 kV. Rozsah merania izolačného odporu siaha až do 200 GΩ, čím prekračuje normu IEC 61557, ktorá vyžaduje iba 2 GΩ.
Okrem manuálneho testovania sú k dispozícii aj ďalšie testovacie postupy, ako napríklad uzamknuté testovanie (Lock) alebo testovanie so zadaným trvaním testu (Timer), ako aj stanovenie hodnôt PI a DAR na posúdenie kvality izolácie.

Test kontinuity:
Test kontinuity sa vykonáva podľa normy IEC 61557 s testovacím prúdom 200 mA, ale pri niektorých modeloch je možné ho vykonať aj s iba 20 mA, čo znamená, že batérie pri častom používaní vydržia dlhšie. Test kontinuity má aktívny ochranný obvod, ktorý detekuje existujúce napätie a vypne funkciu, takže nie sú potrebné žiadne poistky.

Prispôsobiteľné rozmery:
Pri väčšine modelov série CA 652X a CA 653x si používateľ môže vybrať medzi dvoma pevne nastavenými prahovými hodnotami alarmu a jednou nastaviteľnou prahovou hodnotou alarmu pre každý test.

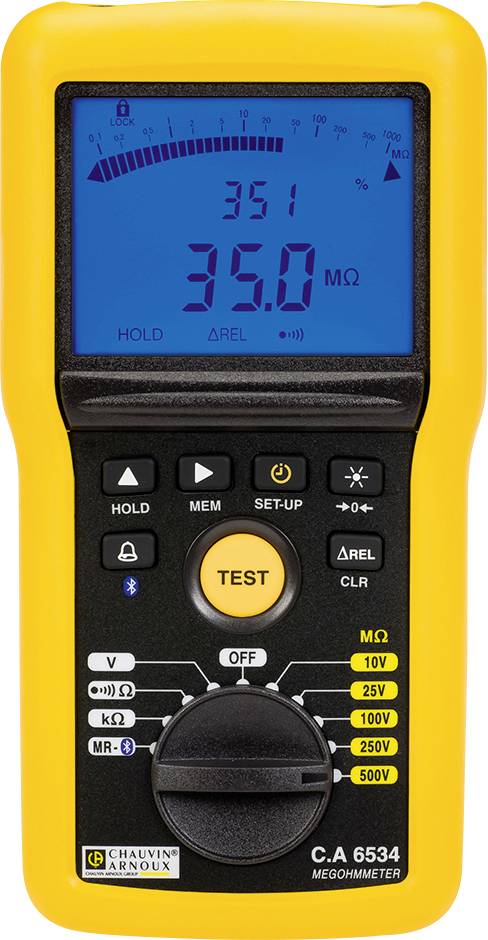

Vďaka praktickej funkcii ΔREL si používateľ môže zobraziť odchýlku od predtým uloženej referenčnej hodnoty. Rozdiel sa zobrazuje ako číselná hodnota aj ako percento referenčnej hodnoty.

Ďalšie funkcie:
Prístroje fungujú aj ako digitálne multimetre, merajú napätie do 700 V, frekvencie do 800 Hz, odpory do 999 kΩ a kapacity do 10 µF.

Pohodlné vyhodnotenie:
Vyhodnotenie výsledkov merania uľahčuje 300 pamäťových miest v samotnom zariadení; modely s rozhraním Bluetooth® majú 1300 pamäťových miest. Softvér Megohmmeter Transfer (MEG) je štandardne súčasťou všetkých sieťových modelov a umožňuje vám spustiť test z počítača, graficky zobraziť výsledky merania v reálnom čase a preniesť údaje do počítača. Výsledky sa tam potom môžu zobraziť v závislosti od typu testu.
Pomocou vyhodnocovacieho softvéru DataView® (voliteľné príslušenstvo) je možné vytvárať individuálne testovacie protokoly s uvedením miesta testu a operátora.
