Chauvin Arnoux C.A 6549 tester izolácií 500 V, 1000 V, 2500 V, 5000 V, 10 TΩ
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
1 Ks
Počet
Celkom (4 625,20 € / kus)
4 625,20 €
bez DPH.
Doprava zadarmo
Už len 1 Ks skladom!
Hlavné benefity
CA 6549 merač izolácie 5kV
- Robustný tester izolácie pre náročné aplikácie na meranie veľmi vysokých izolačných odporov do 10 TΩ s testovacím napätím do 5 kV
- Veľký osvetlený grafický displej s digitálnym displejom a analógovým stĺpcovým grafom
- Automatický výpočet parametrov kvality izolácie (DAR, PI, DD)
- So 4 pevnými a jedným nastaviteľným testovacím napätím od 40 V do 5100 V
- Kresba krivky R(T): Automatické ukladanie nameraných hodnôt počas testov s naprogramovanou dobou trvania a okamžitým zobrazením krivky na displeji
- Integrovaná pamäť nameraných hodnôt a rozhranie RS232 pre PC softvér na čítanie pamäte a zobrazenie kriviek
- Prídavná funkcia "Zvýšenie napäťovej rampy" pre lepšie posúdenie kvality izolácie
Technické parametre
- Nastaviteľné testovacie napätie: 40 V až 5100 V v krokoch po 10 V alebo 100 V
- Kategória výrobku
tester izolácií
- Skúšobné napätie
500 V
1000 V
2500 V
5000 V
- Meracie funkcie
izolačný odpor
bez certifikátu
- Rozsah merania odporu
10 kΩ - 10 TΩ
- Rozhranie
USB
IP53
- Napájanie
85-256V/50-60Hz
- Rozmer.
(d x š x v) 25 x 18 x 27 cm
- Hmotnosť
4.3 kg
- Displej
digitálny (LCD)
- Izolačný odpor (max.)
10 TΩ
- Kategória merania
CAT III 1000 V
- Šírka
18 cm
- V
27 cm
- Dĺžka
25 cm
- UKCA
Nie je relevantné
Na stiahnutie
Datasheet
Datasheet 2621434 Chauvin Arnoux C.A 6549 tester izolácií 500 V, 1000 V, 2500 V, 5000 V, 10 TΩ
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2621434 Chauvin Arnoux C.A 6549 tester izolácií 500 V, 1000 V, 2500 V, 5000 V, 10 TΩ
Popis
popis
Digitálny tester izolácie na 5000 V

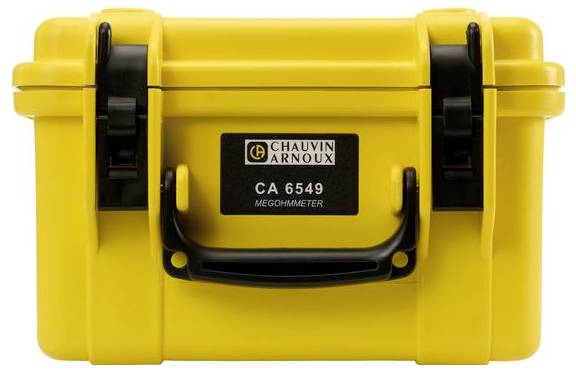

Megaohmmeter CA 6549 v puzdre vhodnom na stavby ponúka kvantitatívnu a kvalitatívnu analýzu izolácie na veľkom osvetlenom grafickom displeji.
Špecifikácie a vlastnosti:
Úplný rozsah merania: 10 kΩ až 10 TΩ
4 prednastavené testovacie napätia: 500, 1000, 2500 a 5000 V
Skúšobné napätie nastaviteľné od 40 V do 5100 V v prírastkoch 10 V alebo 100 V
Režim rampy napätia: krivka merania R (Utest) viditeľná na displeji a automatický výpočet sklonu v ppm/V
Automatický výpočet kritérií kvality DAR, PI a DD
Nastaviteľné trvanie testu a priame zobrazenie krivky R(t) na displeji
Po meraní so špecifikáciou meracej teploty t°, výpočet odporu vztiahnuté na inú teplotu t° (referenčná teplota) pre presné a spoľahlivé odskúšanie izolácie
Početné funkcie: obmedzenie testovacieho napätia na bezpečné hodnoty, Smooth, programovateľné alarmy atď.
Pamäť pre viacnásobné čítanie
USB rozhranie pre pripojenie k počítaču a veľmi kompaktnej sériovej tlačiarni
Napájanie: NiMH dobíjacie batérie na cca jeden mesiac prevádzky s 10 DAR a 5 PI meraniami za deň
Kategória inštalácie: IEC 61010-1 CAT III 1000V alebo CAT I 2500V a IEC 61557
Rozmery: 270 x 250 x 180 mm; Hmotnosť: 4,3 kg
Tento text bol preložený strojovo.
Digitálny tester izolácie na 5000 V
Megaohmmeter CA 6549 v puzdre vhodnom na stavby ponúka kvantitatívnu a kvalitatívnu analýzu izolácie na veľkom osvetlenom grafickom displeji.
Špecifikácie a vlastnosti:
Úplný rozsah merania: 10 kΩ až 10 TΩ
4 prednastavené testovacie napätia: 500, 1000, 2500 a 5000 V
Skúšobné napätie nastaviteľné od 40 V do 5100 V v prírastkoch 10 V alebo 100 V
Režim rampy napätia: krivka merania R (Utest) viditeľná na displeji a automatický výpočet sklonu v ppm/V
Automatický výpočet kritérií kvality DAR, PI a DD
Nastaviteľné trvanie testu a priame zobrazenie krivky R(t) na displeji
Po meraní so špecifikáciou meracej teploty t°, výpočet odporu vztiahnuté na inú teplotu t° (referenčná teplota) pre presné a spoľahlivé odskúšanie izolácie
Početné funkcie: obmedzenie testovacieho napätia na bezpečné hodnoty, Smooth, programovateľné alarmy atď.
Pamäť pre viacnásobné čítanie
USB rozhranie pre pripojenie k počítaču a veľmi kompaktnej sériovej tlačiarni
Napájanie: NiMH dobíjacie batérie na cca jeden mesiac prevádzky s 10 DAR a 5 PI meraniami za deň
Kategória inštalácie: IEC 61010-1 CAT III 1000V alebo CAT I 2500V a IEC 61557
Rozmery: 270 x 250 x 180 mm; Hmotnosť: 4,3 kg
Tento text bol preložený strojovo.
Rozsah dodávky
- 1 prepravná taška
- 2 bezpečnostné vysokonapäťové vedenia s HS zástrčkou a HS krokosvorkou (červená/modrá
- 3 m)
- 1 chránené bezpečnostné vysokonapäťové vedenie s HS zástrčkou so zadným kontaktom a HS krokosvorkou (čierna
- 3 m)
- 1 chránené bezpečnostné vysokonapäťové vedenie s HS zástrčkou a HS zástrčkou s reverzným kontaktom (modrá
- 35 cm)
- 1 napájací kábel 1,8 m
- 1 prepojovací kábel USB-A / USB-B
- 1 USB kľúč s návodom na obsluhu a softvérom MEG
