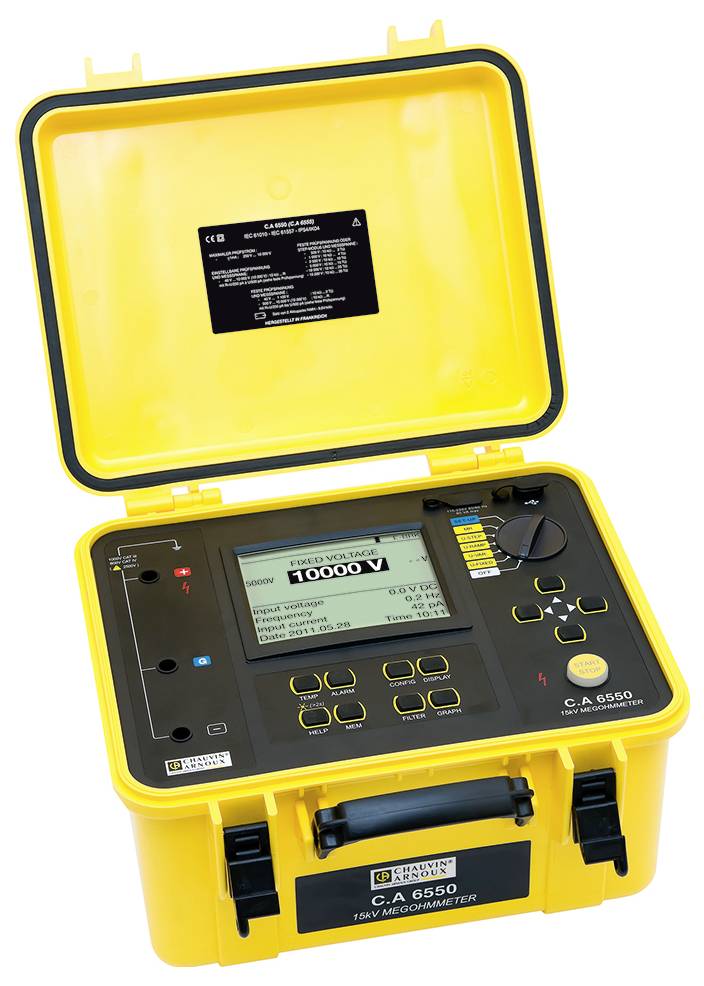

Chauvin Arnoux C.A 6550 tester izolácií 500 V, 1000 V, 2500 V, 5000 V, 10000 V, 25 TΩ
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
1 Ks
Počet
Celkom (5 776,42 € / kus)
5 776,42 €
bez DPH.
Doprava zadarmo
Už len 1 Ks skladom!
Hlavné benefity
CA 6550 merač izolácie 10kV
- Tester izolácie s testovacím napätím do 10 kV pre testy izolácie do 25 TΩ s optimálnou bezpečnosťou a presnosťou
- S 5 pevnými a jedným nastaviteľným testovacím napätím od 40 V do 10 kV, ako aj skokovým alebo rampovým napätím
- Rôzne skúšobné metódy na hodnotenie izolácie pomocou nedeštruktívnych skúšok a na skúmanie starnutia izolačných materiálov
- Automatický výpočet parametrov kvality izolácie (DAR, PI, DD)
- Rýchly prehľad o kvalite izolácie: grafické znázornenie priebehu izolačného odporu a skúšobného napätia
- Integrovaná pamäť nameraných hodnôt a USB rozhranie pre softvér DataView pre podrobné vyhodnotenia a správy
Technické parametre
- Variabilné testovacie napätie:
- 40V - 10 000V
- Je možné prednastaviť 3 hodnoty napätia
- Kroky nastavenia úrovní napätia:
- Variabilné: 40 - 10 kV, kroky: 40 V - 1 kV: 10 V
- 1kV - 10kV: 100V
- napätie rampy:
- 3 predvoľby pre počiatočné napätie, konečné napätie, trvanie testu
- Rozsah nastavenia pre napätie rampy:
- 40 - 1100V / 500 - 10 000V
- Krokové napätie: možno prednastaviť až 10 krokov (hodnota napätia a trvanie každého kroku)
- Kategória výrobku
tester izolácií
- Skúšobné napätie
500 V
1000 V
2500 V
5000 V
10000 V
- Meracie funkcie
izolačný odpor
bez certifikátu
- Rozsah merania odporu
10 kΩ - 25 TΩ
- Rozhranie
USB
IP54
- Napájanie
90-360V/50-60Hz
- Rozmer.
(d x š x v) 33 x 17.4 x 40.6 cm
- Hmotnosť
6 kg
- Displej
digitálny (LCD)
- Izolačný odpor (max.)
25 TΩ
- Rozsah merania napätia (max.)
2500 V/AC
4000 V/DC
- Kategória merania
CAT IV 1000 V
- Šírka
17.4 cm
- V
40.6 cm
- Dĺžka
33 cm
- UKCA
Nie je relevantné
Na stiahnutie
Datasheet
Datasheet 2621436 Chauvin Arnoux C.A 6550 tester izolácií 500 V, 1000 V, 2500 V, 5000 V, 10000 V, 25 TΩ
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2621436 Chauvin Arnoux C.A 6550 tester izolácií 500 V, 1000 V, 2500 V, 5000 V, 10000 V, 25 TΩ
Popis
popis
Merač izolácie do 10 000 V
Tester izolácie CA 6550 sa vo svojom kryte vhodnom na použitie na stavbách ideálne hodí na testovanie izolácie zariadení vo výrobe, na pravidelné testy alebo pri opätovnom uvádzaní systémov do prevádzky.
Zariadenie je určené najmä pre dodávateľov elektriny, výrobcov zariadení, inštalatérov, údržbárske spoločnosti, výskumné centrá a spoločnosti zaoberajúce sa infraštruktúrou.
CA 6550 vyhovuje štandardu IEEE 43. To si vyžaduje, aby sa skúšky izolácie na rotačných strojoch napájaných 12 kV a viac vykonávali so skúšobným napätím medzi 5 a 10 kV.
Špecifikácie a vlastnosti:
Široký rozsah merania: 10 kΩ až 25 TΩ
Špecifikované a nastaviteľné skúšobné napätie: 40 V až 10 kV
Maximálny nabíjací prúd: 5mA
Veľký, osvetlený LCD displej s digitálnym displejom, stĺpcovým grafom a krivkou R(t)+u(t), i(t), i(u)
Automatický výpočet: DAR / PI / DD / DR (ppm/V)
Niekoľko testovacích metód: krok, testovacie napätie na rampe, test „horenia“, test „predčasného prerušenia“ alebo test s „I-limitom“
Filter na stabilizáciu výsledkov merania
Premena R na referenčnú teplotu
Pamäť na 80 000 meraní a hodiny v reálnom čase
Opticky izolovaný USB port pre prenos dát do počítača a softvér DataView ® na zaznamenávanie
Napájanie: NiMH batéria s externou nabíjačkou
Spĺňa IEC 61557 -1 -2
Kategória inštalácie: IEC 61010 1000V CAT IV
Rozmery: 406 x 330 x 174mm; Hmotnosť: 6 kg
Tento text bol preložený strojovo.
Merač izolácie do 10 000 V
Tester izolácie CA 6550 sa vo svojom kryte vhodnom na použitie na stavbách ideálne hodí na testovanie izolácie zariadení vo výrobe, na pravidelné testy alebo pri opätovnom uvádzaní systémov do prevádzky.
Zariadenie je určené najmä pre dodávateľov elektriny, výrobcov zariadení, inštalatérov, údržbárske spoločnosti, výskumné centrá a spoločnosti zaoberajúce sa infraštruktúrou.
CA 6550 vyhovuje štandardu IEEE 43. To si vyžaduje, aby sa skúšky izolácie na rotačných strojoch napájaných 12 kV a viac vykonávali so skúšobným napätím medzi 5 a 10 kV.
Špecifikácie a vlastnosti:
Široký rozsah merania: 10 kΩ až 25 TΩ
Špecifikované a nastaviteľné skúšobné napätie: 40 V až 10 kV
Maximálny nabíjací prúd: 5mA
Veľký, osvetlený LCD displej s digitálnym displejom, stĺpcovým grafom a krivkou R(t)+u(t), i(t), i(u)
Automatický výpočet: DAR / PI / DD / DR (ppm/V)
Niekoľko testovacích metód: krok, testovacie napätie na rampe, test „horenia“, test „predčasného prerušenia“ alebo test s „I-limitom“
Filter na stabilizáciu výsledkov merania
Premena R na referenčnú teplotu
Pamäť na 80 000 meraní a hodiny v reálnom čase
Opticky izolovaný USB port pre prenos dát do počítača a softvér DataView ® na zaznamenávanie
Napájanie: NiMH batéria s externou nabíjačkou
Spĺňa IEC 61557 -1 -2
Kategória inštalácie: IEC 61010 1000V CAT IV
Rozmery: 406 x 330 x 174mm; Hmotnosť: 6 kg
Tento text bol preložený strojovo.
Rozsah dodávky
- 1 prepravná taška
- 2 bezpečnostné vysokonapäťové vedenia s HS zástrčkou a HS krokosvorkou (červená/modrá
- 3 m)
- 1 chránené bezpečnostné vysokonapäťové vedenie s HS zástrčkou so zadným kontaktom a HS krokosvorkou (čierna
- 3 m)
- 1 chránené bezpečnostné vysokonapäťové vedenie s HS zástrčkou a HS zástrčkou s reverzným kontaktom (modrá
- 0,5 m)
- 1 sieťový kábel 2m
- 1 optický kábel USB
- 1 USB kľúč s návodom na obsluhu a softvérom DataView
