Chauvin Arnoux C.A 8220 sieťový analyzátor 1fázové s funkciou záznamníka

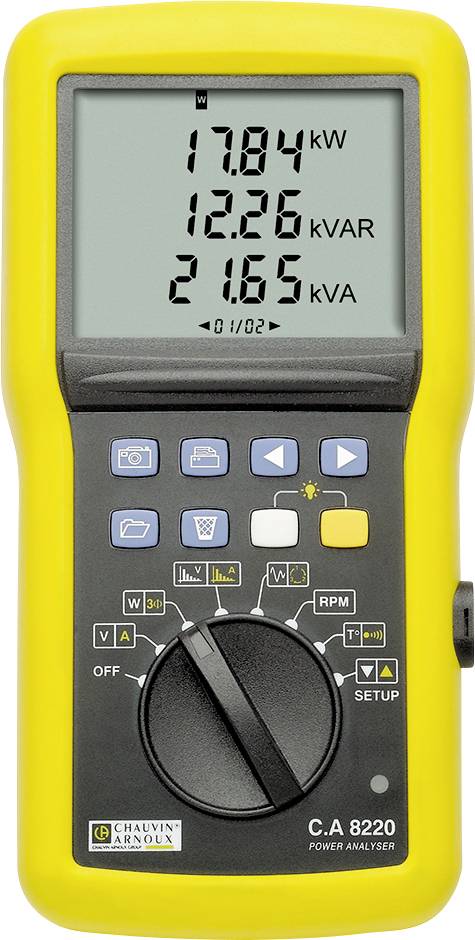

Žlté prenosné zariadenie na analýzu výkonu zobrazuje na displeji tri hodnoty: 17,84 kW, 12,26 kVAR a 21,65 kVA.

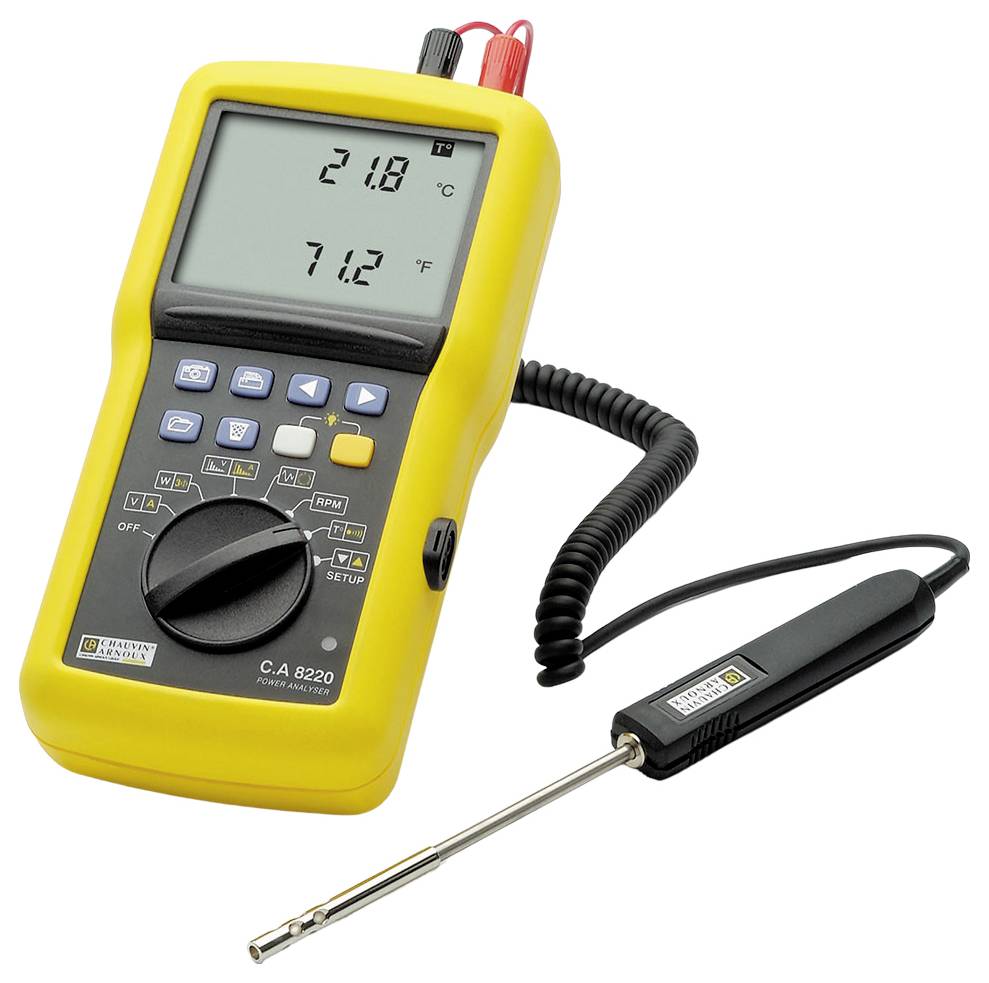

Žltý digitálny teplomer s veľkým displejom zobrazuje teploty 21,8°C a 71,2°F. Je pripojený externý snímač.

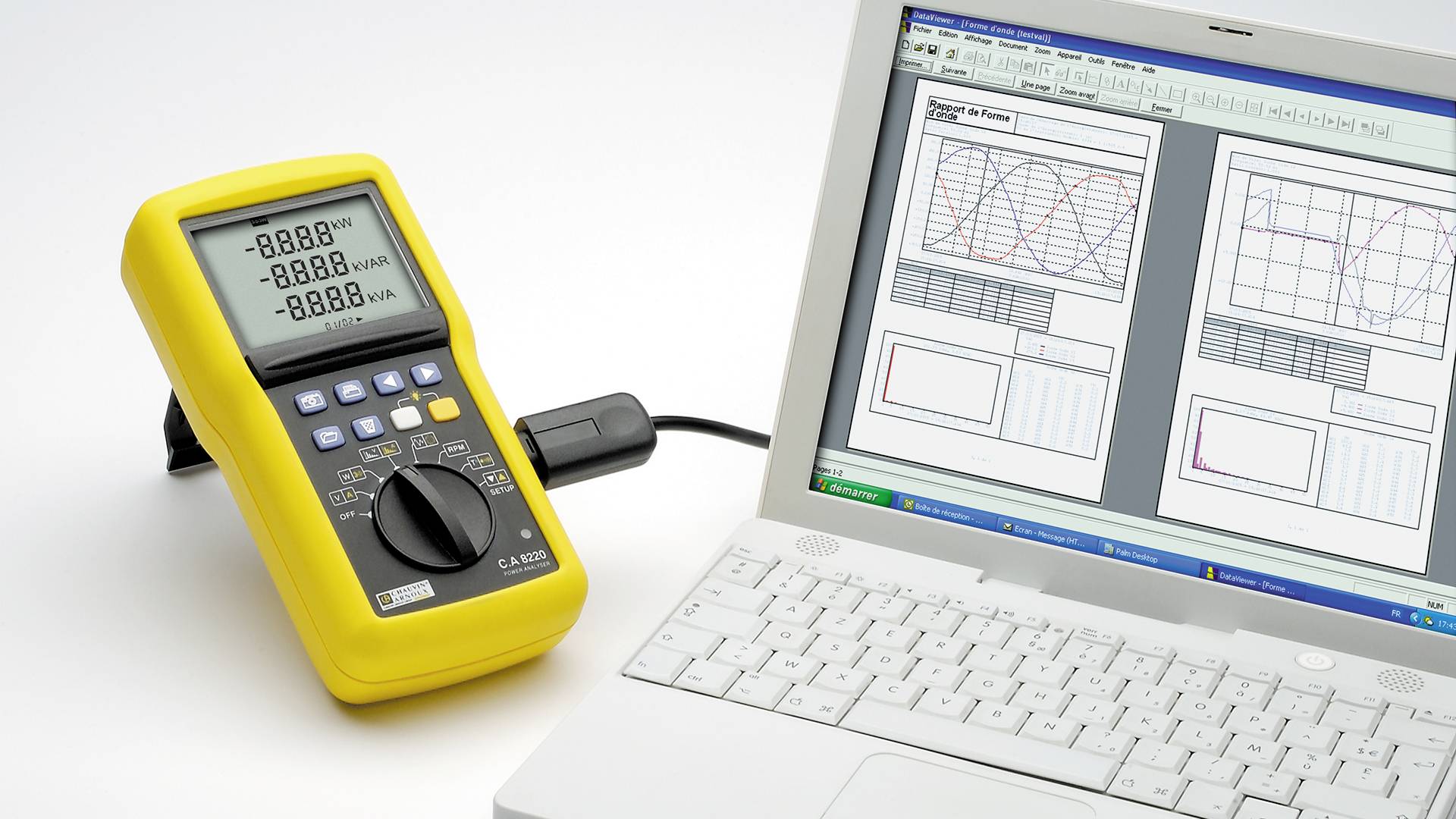

Žltý multimeter vedľa laptopové s otvoreným dokumentom obsahujúcim diagramy a grafy na meranie a analýzu dát.

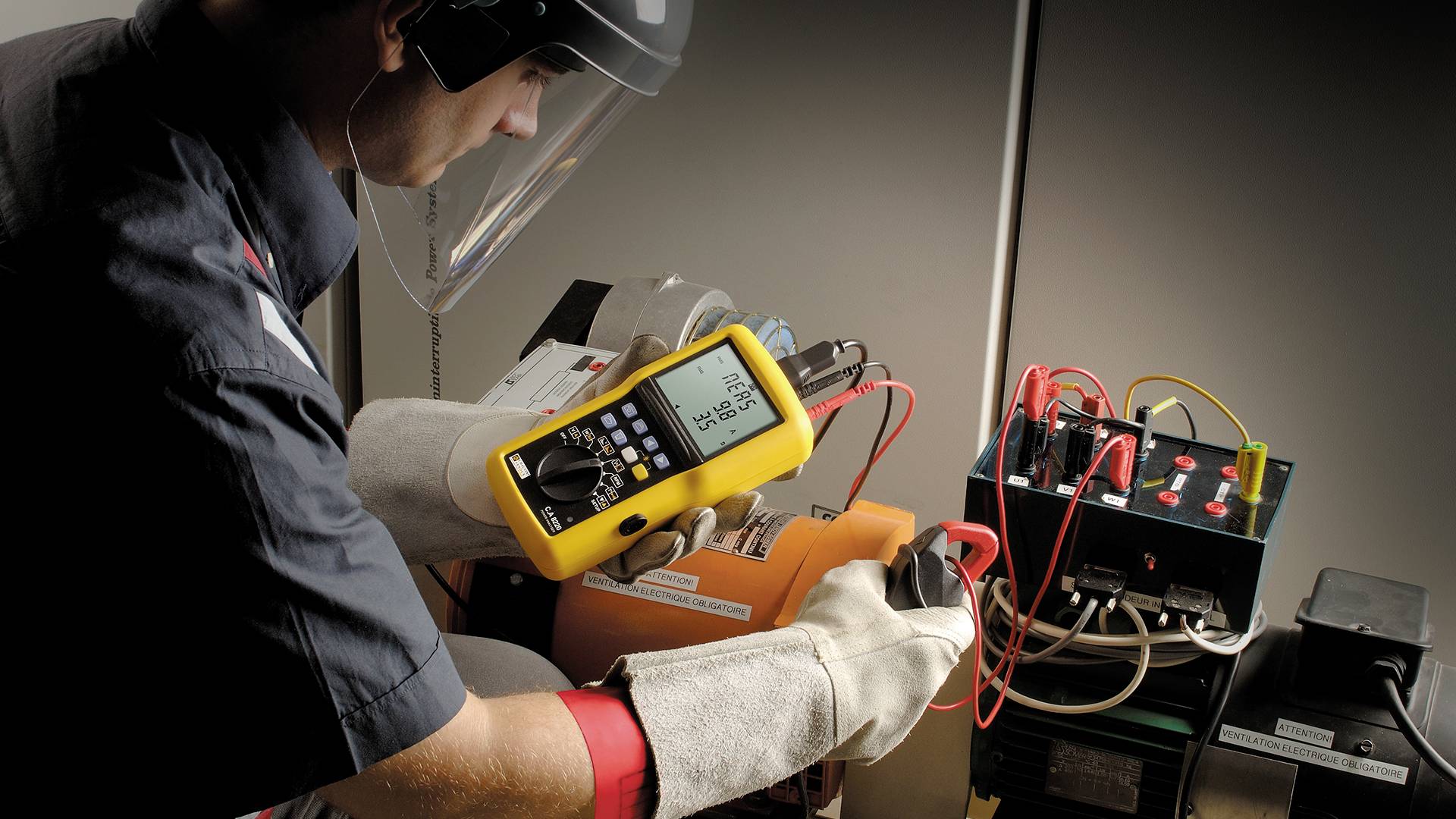

Technik v ochrannom vybavení kontroluje multimetrom napätie elektronického zariadenia; bezpečnosť v centre pozornosti.

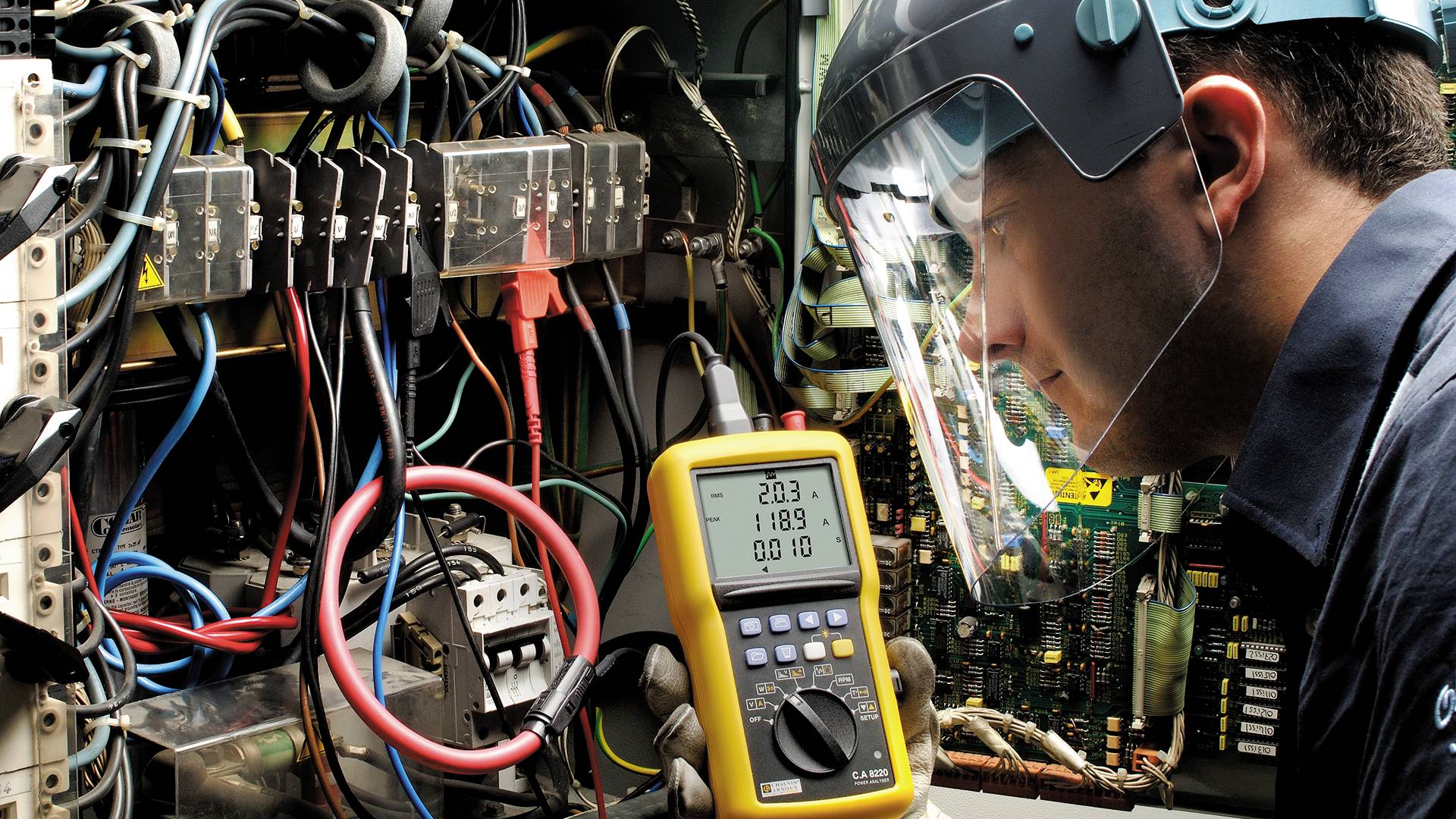

Technik meria elektrický prúd v rozvodnej skrini digitálnym multimetrom. Má na sebe ochrannú masku.

1/5

Datasheety: (PDF)

Doručenie: Pi 9. 10.

2 Ks

Zobraziť alternatívy

Počet

Celkom (995,93 € / kus)

995,93 €

bez DPH.

Doprava zadarmo

Už len 2 Ks skladom!

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Sieťový analyzátor

Meranie veľmi slabých a veľmi silných prúdov
Analýza kvality energie
Analýza fázového posunu
Energetická bilancia
Funkcia záznamníka dát
Znázornenie formy signálu počiatočného prúdu motora

Technické parametre

Rozsah napätia: od 6 Vrms do 600 Vrms AC + DC ± (0,5% +2 D)
Rozsah striedavého prúdu: od 100 mA do 6500 A ± (0,5% +1 D)
Rozsah jednosmerného prúdu: od 100 mA do 1700 A ± (1% +1 D)
Min, max, stredné a maximálne hodnoty (+ a -),
Crest factor CF
Základná frekvencia: od 40 Hz do 70 Hz
Obrazovka: podsvietený 173 segmentový LCD
Právomoci W, VA, var, PF, cos φ
Energy varh a VAh, Wh
Harmonické: do 50. rádu
Otáčky motora: od 6 ot / min do 120 kRPM ± (0,5%)
Teplota (snímač PT100): od -200 ° C do +850 ° C ± (1% +10 D)
Odpor vinutia: od 0,0 Ω do 2000 Ω ± (0,5% +2 Ω)
Ochranný druh IP54

Kategória výrobku: sieťový analyzátor

Kategória merania: CAT IV 600 V

Zobrazenie: Digitálny displej čiernobielo

: bez certifikátu

Rozmer.: (d x š x v) 6 x 21.1 x 10.8 cm

Hmotnosť: 840 g

Druh merania: 1fázové

Vlastnosti: s funkciou záznamníka

Šírka: 21.1 cm

V: 10.8 cm

Dĺžka: 6 cm

Rozhranie: RS-232
USB

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 1666200 Chauvin Arnoux C.A 8220 sieťový analyzátor 1fázové s funkciou záznamníka

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1666200 Chauvin Arnoux C.A 8220 sieťový analyzátor 1fázové s funkciou záznamníka

Popis

Model CA 8220 je plne zameraný na elektrotechniku a monitorovanie elektrických strojov: ideálny nástroj na monitorovanie a údržbu tímov v priemysle. Vďaka displeju z tekutých kryštálov, kompaktnému krytu odolnému voči nárazom a ergonomickému ovládaciemu rozhraniu sa zariadenie ľahko a intuitívne používa. CA 8220 poskytuje okamžitý obraz najdôležitejších údajov jednofázovej alebo symetrickej trojfázovej siete.
Prístroj meria všetky parametre dôležité pre kontrolu elektrických strojov. Vďaka svojej presnosti a veľkému výberu prúdových transformátorov rozsah meraní prúdu siaha od niekoľkých milimetrov po niekoľko tisíc ampérov.

Ďalšie funkcie sú:
Meranie rýchlosti: V rámci preventívnej údržby je nevyhnutná pravidelná kontrola rýchlosti elektrických pohonov. Ako univerzálne meracie zariadenie, CA 8220 tiež vykonáva túto úlohu ľahko a efektívne.
Meranie teploty: V súčasnosti je väčšina elektrických pohonov vybavená integrovanými snímačmi teploty, ktorých výstupný signál je k dispozícii v svorkovnici. Jednoduchým zachytením tohto signálu CA 8220 priamo zobrazí teplotu motora.
Každý model CA 8220 je dodávaný so softvérom PAT (Power Analyzer Transfer), ktorý je možné použiť na zobrazenie a vyhodnotenie výsledkov merania na počítači. Tento softvér je k dispozícii na stiahnutie zadarmo.
