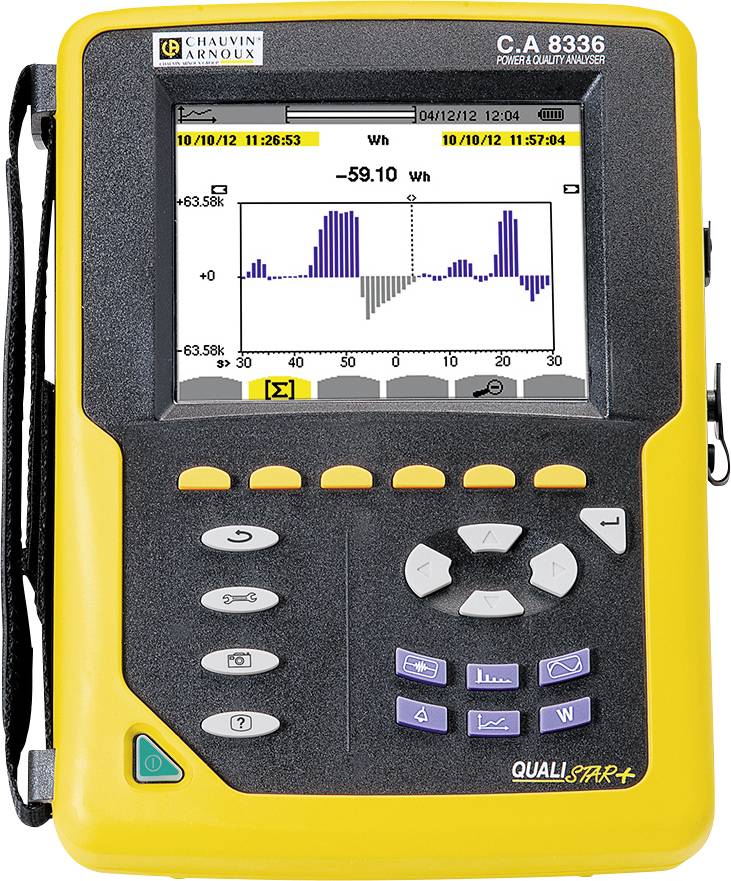

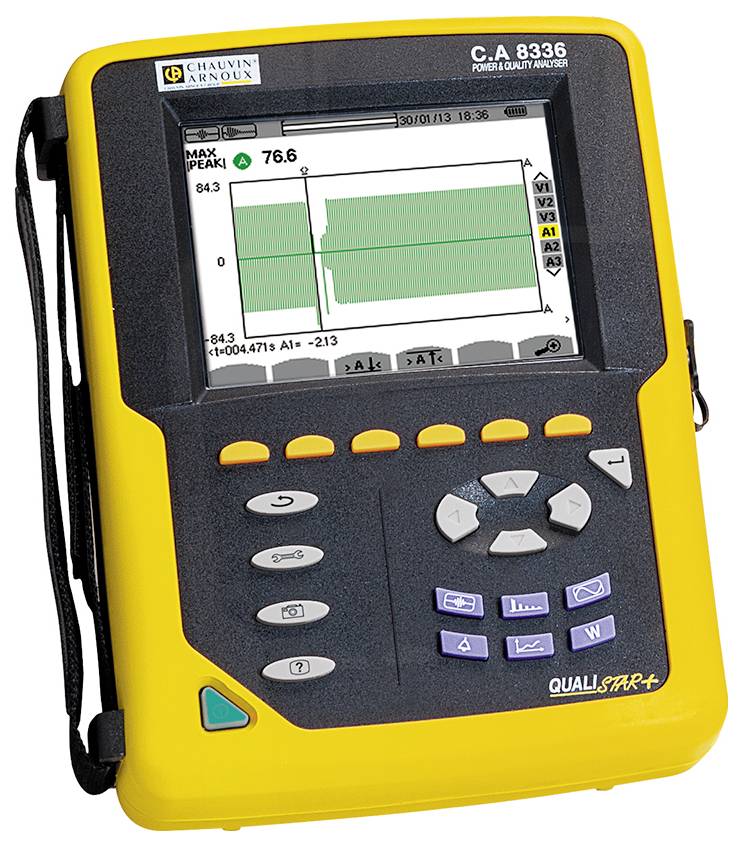

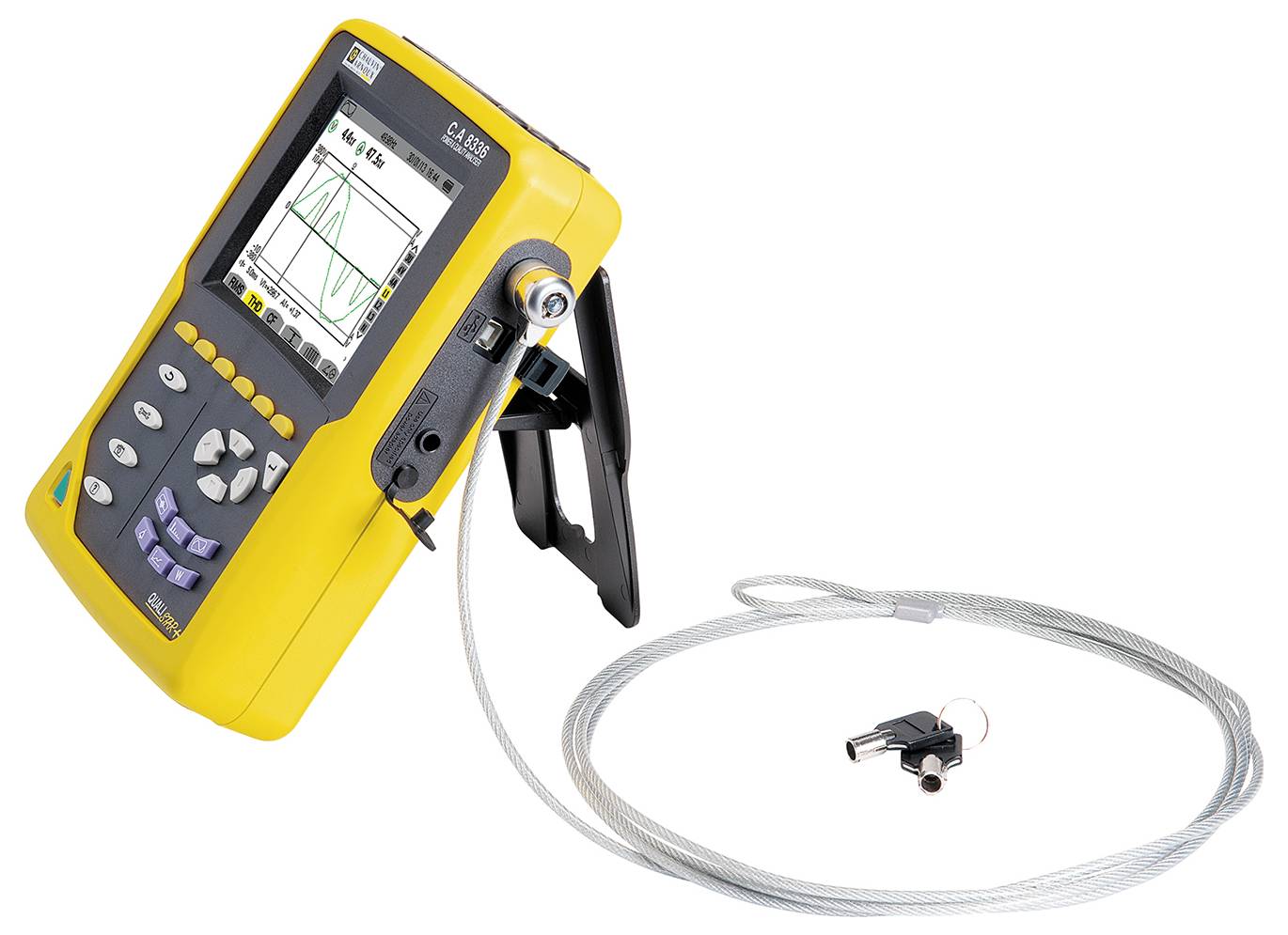

Chauvin Arnoux C.A 8336 sieťový analyzátor 3-fázové s funkciou záznamníka
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
1 Ks
Počet
Celkom (5 064,23 € / kus)
5 064,23 €
bez DPH.
Doprava zadarmo
Už len 1 Ks skladom!
Hlavné benefity
Sieťový analyzátor
- 5 napäťových a 4 prúdové vstupy
- Všetky merania na dosiahnutie úplnej rovnováhy výkonu a výpočet jalového výkonu skreslenia
- Harmonické meranie do 50. poriadku
- Prechodná detekcia s priebehom
- Nastaviteľné alarmy
- Režim zapínania (zapínací prúd) až 10 minút
Technické parametre
- Kategória výrobku
sieťový analyzátor
- Kategória merania
CAT III 1000 V
CAT IV 600 V
bez certifikátu
- Napájanie
Nabíjateľná batéria NiMH 9,6 V alebo napájací zdroj
- Rozmer.
(š x v) 30 cm x 40 cm
- Hmotnosť
4.925 kg
- Druh merania
3-fázové
- Vlastnosti
s funkciou záznamníka
- Šírka
30 cm
- V
40 cm
- Rozhranie
RS-232
USB
- UKCA
Nie je relevantné
Na stiahnutie
Datasheet
Datasheet 1310155 Chauvin Arnoux C.A 8336 sieťový analyzátor 3-fázové s funkciou záznamníka
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 1310155 Chauvin Arnoux C.A 8336 sieťový analyzátor 3-fázové s funkciou záznamníka
Informácie
Informácie 1310155 Chauvin Arnoux C.A 8336 sieťový analyzátor 3-fázové s funkciou záznamníka
Popis
Analyzátory Qualistar merajú všetky parametre napätia, prúdu a výkonu v sieti a poskytujú okamžitý obraz najdôležitejších parametrov kvality siete.

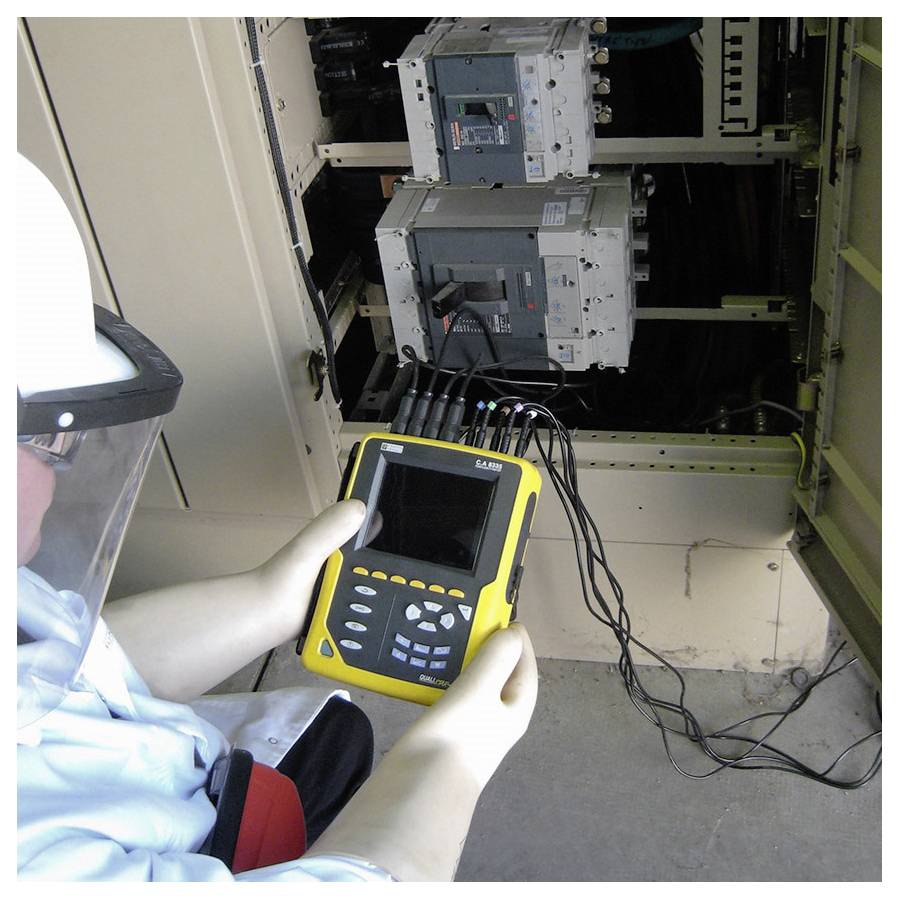

Sú zvlášť vhodné pre údržbárske a testovacie služby v priemyselných alebo komerčných systémoch. Zariadenia sú šikovné a presné a ponúkajú tiež veľa výpočtových a spracovateľských funkcií.
Séria Qualistar ponúka vynikajúcu škálu funkcií:
- Zobrazenie priebehov v reálnom čase (4 napätie, 4 prúdy)
- RMS meranie napätia a prúdov do 1/2 periódy
- Intuitívne pokyny pre obsluhu
- Automatická detekcia použitých transformátorov prúdu
- Meria všetky typy systémov: trojfázový prúd, Aron atď.
- Zobrazenie fázového diagramu
- Meranie výkonu W, VA, var, VAD
- Meranie energie Wh, varh, VAh, VADh, BTU, TEP, toe, Joule
- Výpočet faktorov K a FHL
- Výpočet skreslenia (napätie a prúd)
- Výpočet faktora posunu cos φ (DPF) a účinníka (PF)
- Spínacie (štartovacie prúdy) až 10 minút
- Získanie stoviek prechodných javov (s niekoľkými desiatkami μs)
- Výpočet blikania Pst & Plt
- Výpočet asymetrie (napätie a prúd)
- Monitorovanie siete s nastaviteľnými prahovými hodnotami alarmu
- IEC 61000-4-30 trieda B
- ukladanie obsahu obrazovky (obrázky a údaje),
- Ukladanie údajov a prenos do PC
- Softvér na prenos údajov a komunikáciu v reálnom čase s počítačom
Na hodnotenie sú k dispozícii dva rôzne programy:
Softvér na prenos analyzátora napájania (súčasťou balenia) a softvér DataView (voliteľné)
Softvér Power Analyzer Transfer umožňuje konfigurovať zariadenie, zobrazovať ho v reálnom čase, vyhodnocovať uložené namerané údaje a výstražné správy, prenášať kópie a prechody na obrazovke, exportovať údaje do Excelu, exportovať grafické údaje pod Windows.
Pomocou softvéru DataView môžete tiež spravovať protokoly a protokoly merania a okrem iného mať tabuľkový výpis nameraných parametrov v súlade s normou EN50160.
Môžete tiež spravovať databázy.
Tento text bol preložený strojovo.
Sú zvlášť vhodné pre údržbárske a testovacie služby v priemyselných alebo komerčných systémoch. Zariadenia sú šikovné a presné a ponúkajú tiež veľa výpočtových a spracovateľských funkcií.
Séria Qualistar ponúka vynikajúcu škálu funkcií:
- Zobrazenie priebehov v reálnom čase (4 napätie, 4 prúdy)
- RMS meranie napätia a prúdov do 1/2 periódy
- Intuitívne pokyny pre obsluhu
- Automatická detekcia použitých transformátorov prúdu
- Meria všetky typy systémov: trojfázový prúd, Aron atď.
- Zobrazenie fázového diagramu
- Meranie výkonu W, VA, var, VAD
- Meranie energie Wh, varh, VAh, VADh, BTU, TEP, toe, Joule
- Výpočet faktorov K a FHL
- Výpočet skreslenia (napätie a prúd)
- Výpočet faktora posunu cos φ (DPF) a účinníka (PF)
- Spínacie (štartovacie prúdy) až 10 minút
- Získanie stoviek prechodných javov (s niekoľkými desiatkami μs)
- Výpočet blikania Pst & Plt
- Výpočet asymetrie (napätie a prúd)
- Monitorovanie siete s nastaviteľnými prahovými hodnotami alarmu
- IEC 61000-4-30 trieda B
- ukladanie obsahu obrazovky (obrázky a údaje),
- Ukladanie údajov a prenos do PC
- Softvér na prenos údajov a komunikáciu v reálnom čase s počítačom
Na hodnotenie sú k dispozícii dva rôzne programy:
Softvér na prenos analyzátora napájania (súčasťou balenia) a softvér DataView (voliteľné)
Softvér Power Analyzer Transfer umožňuje konfigurovať zariadenie, zobrazovať ho v reálnom čase, vyhodnocovať uložené namerané údaje a výstražné správy, prenášať kópie a prechody na obrazovke, exportovať údaje do Excelu, exportovať grafické údaje pod Windows.
Pomocou softvéru DataView môžete tiež spravovať protokoly a protokoly merania a okrem iného mať tabuľkový výpis nameraných parametrov v súlade s normou EN50160.
Môžete tiež spravovať databázy.
Tento text bol preložený strojovo.
Rozsah dodávky
- 1 vrecko na prístroj a príslušenstvo
- 5 meracích vedení napätia 3 m dlhé s banánovými svorkami Ø 4 mm
- 5 aligátorských klipov
- 1 sada s 12 farebnými identifikačnými časťami pre testovacie káble a pripájacie zásuvky
- 1 film na ochranu proti poškriabaniu obrazovky (už pripojený)
- 1 kábel USB
- 1 napájací kábel
- 1 napájací zdroj
- 1 karta bezpečnostných údajov
- 1 CD s návodom na obsluhu vo viacerých jazykoch
- 1 CD s vyhodnocovacím softvérom (Power Analyzer Transfer)
Rady
Softvér DataView® je nevyhnutným nástrojom na konfiguráciu a spustenie merania, zobrazovanie nameraných hodnôt v reálnom čase, export údajov a vytváranie štandardných alebo individuálnych protokolov o skúškach.
