Chauvin Arnoux C113 adaptér prúdových klieští Kalibrované podľa (ISO) Rozsah merania A / AC (rozsah): 0.1 - 1200 A

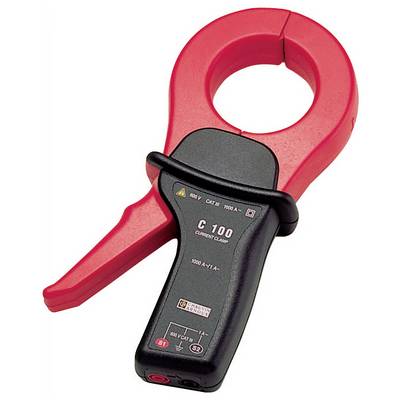

Červené kliešťové ampérmeter, model 'C 100', na meranie elektrického prúdu. Zobrazuje stupnice pre prúdy až do 1000 A.

Ilustračný obrázok

Dodatočné informácie:

Datasheety: (PDF)

Doručenie: Pi 18. 9.

Počet

Set(y)

Celkom (462,60 € / kus)

549,17 €

-16 %

462,60 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Hlavné benefity

Svorky C - výkonné svorkové prúdové transformátory pre 1000 A!

Výstupný signál: striedavý prúd
Pomer prevodníka: 1000/1
Výstup: cez kábel a zástrčku (Ø4 mm. Izolovaný)
Ochrana proti prepätiu na výstupe

Technické parametre

Transformačný pomer (vstup / výstup): 1000/1

Kategória výrobku: adaptér prúdových klieští

Pripojenie typu A: zástrčka 4 mm

: ISO

Min. meraná hodnota A / AC: 0.1 A

Max. meraná hodnota A / AC: 1200 A

Základná presnosť: 0,3 %

Rozmer.: (d x š x v) 45 x 216 x 111 mm

Meranie prúdu: AC

Kategória merania: CAT III 600 V
CAT IV 300 V

Hmotnosť: 550 g

Výstupný signál (max.): 1 A

Frekvencia (max.): 10 kHz

Šírka: 216 mm

V: 111 mm

Dĺžka: 45 mm

Varianty(Všetky ceny sú bez DPH.)

Max. meraná hodnota A / AC

Kalibrované podľa

Pripojenie typu A

Min. meraná hodnota A / AC

Kategória merania

Meranie prúdu

Chauvin Arnoux C113 adaptér prúdových klieští Kalibrované podľa (ISO) Rozsah merania A / AC (rozsah): 0.1 - 1200 A

Objednávacie číslo:2468259

Tento produkt

1200 A

ISO

zástrčka 4 mm

0.1 A

CAT III 600 VCAT IV 300 V

Chauvin Arnoux D30CN adaptér prúdových klieští Rozsah merania A / AC (rozsah): 1 - 3600 A

Objednávacie číslo:2199864

3600 A

bez certifikátu

zástrčka 4 mm

1 A

CAT III 600 VCAT IV 300 V

Chauvin Arnoux C113 adaptér prúdových klieští Rozsah merania A / AC (rozsah): 0.1 - 1200 A

Objednávacie číslo:2199882

1200 A

bez certifikátu

zástrčka 4 mm

0.1 A

CAT III 600 VCAT IV 300 V

Chauvin Arnoux C122 adaptér prúdových klieští Rozsah merania A / AC (rozsah): 1 - 1200 A

Objednávacie číslo:2199884

1200 A

bez certifikátu

zásuvka 4 mm

1 A

CAT III 600 VCAT IV 300 V

Chauvin Arnoux C100 adaptér prúdových klieští Rozsah merania A / AC (rozsah): 0.1 - 1200 A

Objednávacie číslo:2199893

1200 A

bez certifikátu

zásuvka 4 mm

0.1 A

CAT III 600 VCAT IV 300 V

Chauvin Arnoux C106 adaptér prúdových klieští Rozsah merania A / AC (rozsah): 0.1 - 1200 A

Objednávacie číslo:2199908

1200 A

bez certifikátu

zásuvka 4 mm

0.1 A

CAT III 600 VCAT IV 300 V

Chauvin Arnoux C112 adaptér prúdových klieští Rozsah merania A / AC (rozsah): 0.1 - 1200 A

Objednávacie číslo:2199911

1200 A

bez certifikátu

zásuvka 4 mm

0.1 A

CAT III 600 VCAT IV 300 V

Chauvin Arnoux C102 adaptér prúdových klieští Rozsah merania A / AC (rozsah): 0.1 - 1200 A

Objednávacie číslo:2199915

1200 A

bez certifikátu

zásuvka 4 mm

0.1 A

CAT III 600 VCAT IV 300 V

Chauvin Arnoux C117 adaptér prúdových klieští Rozsah merania A / AC (rozsah): 1 - 1200 A

Objednávacie číslo:2199916

1200 A

bez certifikátu

zástrčka 4 mm

1 A

CAT III 600 VCAT IV 300 V

Chauvin Arnoux C107 adaptér prúdových klieští Rozsah merania A / AC (rozsah): 0.1 - 1200 A

Objednávacie číslo:2199925

1200 A

bez certifikátu

zástrčka 4 mm

0.1 A

CAT III 600 VCAT IV 300 V

Na stiahnutie

Datasheet

Datasheet 2468259 Chauvin Arnoux C113 adaptér prúdových klieští Kalibrované podľa (ISO) Rozsah merania A / AC (rozsah): 0.1 - 1200 A

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2468259 Chauvin Arnoux C113 adaptér prúdových klieští Kalibrované podľa (ISO) Rozsah merania A / AC (rozsah): 0.1 - 1200 A

Popis

Séria "C" obsahuje výkonné svorkové prúdové transformátory pre 1000 A. Okrúhly tvar upínacích čeľustí a rovnomerné vinutie cievky zaručuje vysokú presnosť a minimálny fázový posun.
Optimálne nastavenie magnetického obvodu systémom kyvadlového kĺbu a patentovaným systémom podpory postupného otvárania čeľustí uľahčuje obsluhu.
Vďaka priemeru krytu 52 mm je možné merania CAT III 600 V vykonávať na väčšine vodičov v priemyselných a kancelárskych budovách.
Vzhľadom na nízky fázový posun a vysokú linearitu je tento upínací prúdový transformátor vybavený jadrom vyrobeným z µ-kovu ideálne vhodný na meranie výkonu.
