Chauvin Arnoux CA 6161 strojový tester, Norma VDE 0113, 0413, 0600, 0660, P01145811, EN a DE menu
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Hlavné benefity
Tester strojov CA 6161
- Multifunkčné testovacie zariadenie na testovanie elektrickej bezpečnosti strojov, ovládacích skríň a elektrických zariadení s testovaním VN do 3 kV
- Mimoriadne užívateľsky prívetivý vďaka expresným príkazovým klávesom, farebnému dotykovému displeju, pomocným obrazovkám so schémami zapojenia, veľkej pamäti na namerané hodnoty, ...
- Najmodernejšia komunikácia: USB rozhranie alebo vzdialený prístup cez WLAN pomocou dodaného softvéru Machine Tester Transfer
- Automatické a užívateľom definované testovacie sekvencie, rozšíriteľné o testovacie inštrukcie s textom alebo obrázkom
- Nakonfigurujte si vlastné vizuálne kontroly tak, aby sa zaoberali špecifikami každej vzorky
- Široká škála doplnkových funkcií pre ďalšie aplikácie (Zs, Zi, RIso, RCD, W, prúd cez svorku, priame a diferenciálne meranie unikajúceho prúdu, ...)
- Praktické voliteľné príslušenstvo pre väčšiu bezpečnosť a efektivitu pri meraní (nožný spínač, výstražné svetlá, skener, tlačiareň etikiet, ...)
- Dodávané so širokou škálou príslušenstva v prepravnej taške s pevným dnom
Technické parametre
- Skúška kontinuity 2- alebo 4-vodičové meranie, 0,1 A, 0,2 A, 10 A, pokles napätia ∆ U
- Test izolácie 1 GΩ
- Skúška dielektrickým napätím 3 kV
- Testovanie RCD / FI typu A, AC, B, B+, F, EV
- impedancia slučky a impedancia linky
- Priame meranie unikajúceho prúdu
- diferenčné meranie unikajúceho prúdu
- Výkony v jednofázových alebo trojfázových sieťach
- Meranie prúdovou svorkou
- Určenie sledu fáz
- Kategória výrobku
strojový tester
bez certifikátu
- Kategória merania
CAT III 600 V
- Rozhranie
USB
Wi-Fi
- Rozmer.
(d x š x v) 341 x 205 x 407 mm
- Hmotnosť
16000 g
IP40
IP67
- Rozsah merania VDE
diferenčné prúd
izolačný odpor
výkon
výkonový faktor
zdanlivý výkon
slučková impedancia
napätie
prúd
činný výkon
Impedancia chybné slučky
Zobraziť viac
- Norma DIN
DIN EN 60204
DIN EN 61439
DIN EN 61557
DIN VDE 0413
DIN VDE 0660
DIN VDE 0113
- Displej
digitálny
- Šírka
205 mm
- V
407 mm
- Dĺžka
341 mm
- Priebeh skúšky
automatický
manuálny
- Napájanie VDE
230 V AC
napájanie z el. siete
- Pamäť (počet miest)
100.000
- Pamäť (VDE)
áno
- Typ
CA 6161
- Norma VDE
0113
0413
0600
0660
- Vlastnosti
s farebnou dotykovou obrazovkou
RCD / FI test
- UKCA
Nie je relevantné
Na stiahnutie
Datasheet
Datasheet 2749759 Chauvin Arnoux CA 6161 strojový tester, Norma VDE 0113, 0413, 0600, 0660, P01145811, EN a DE menu
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2749759 Chauvin Arnoux CA 6161 strojový tester, Norma VDE 0113, 0413, 0600, 0660, P01145811, EN a DE menu
Návod na obsluhu a bezpečnostné pokyny 2749759 Chauvin Arnoux CA 6161 strojový tester, Norma VDE 0113, 0413, 0600, 0660, P01145811, EN a DE menu
Záručné podmienky
Záručné podmienky 2749759 Chauvin Arnoux CA 6161 strojový tester, Norma VDE 0113, 0413, 0600, 0660, P01145811, EN a DE menu
Popis

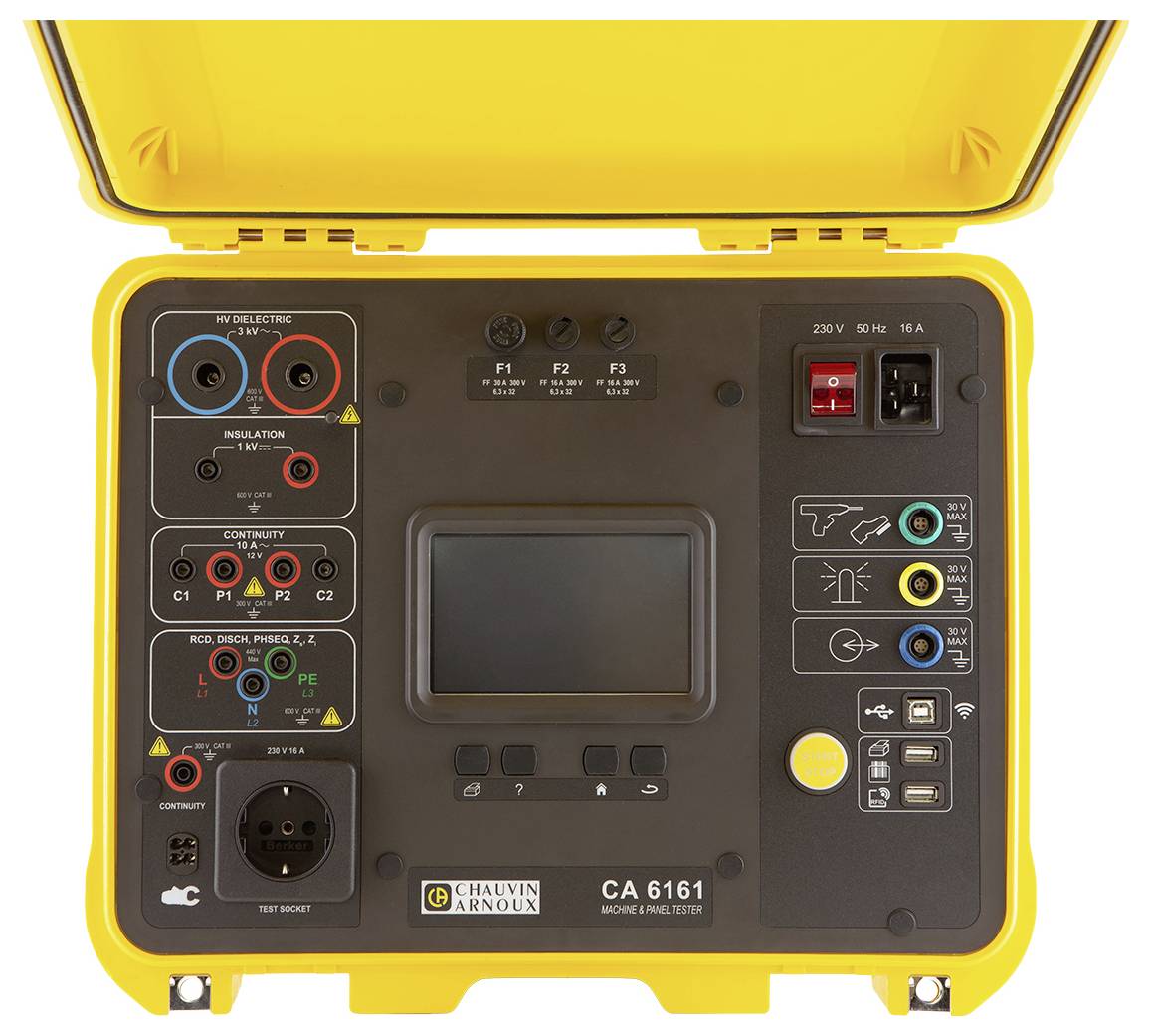

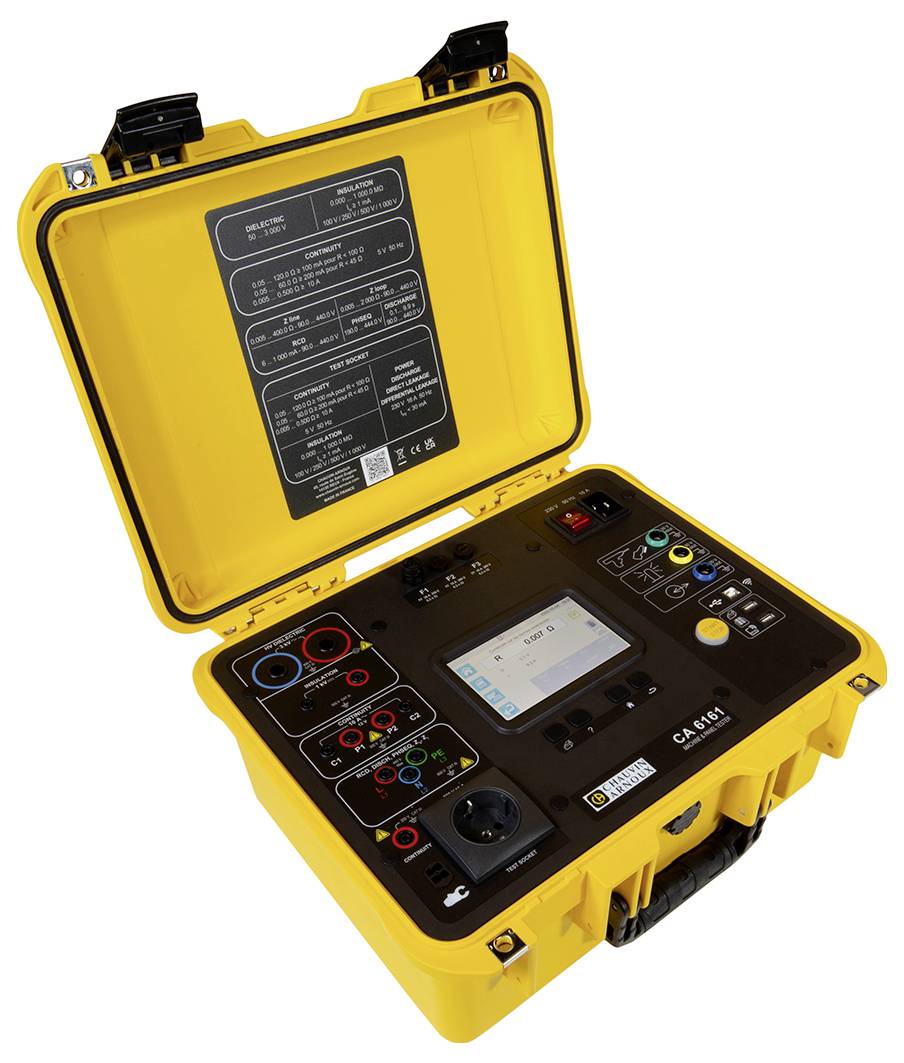

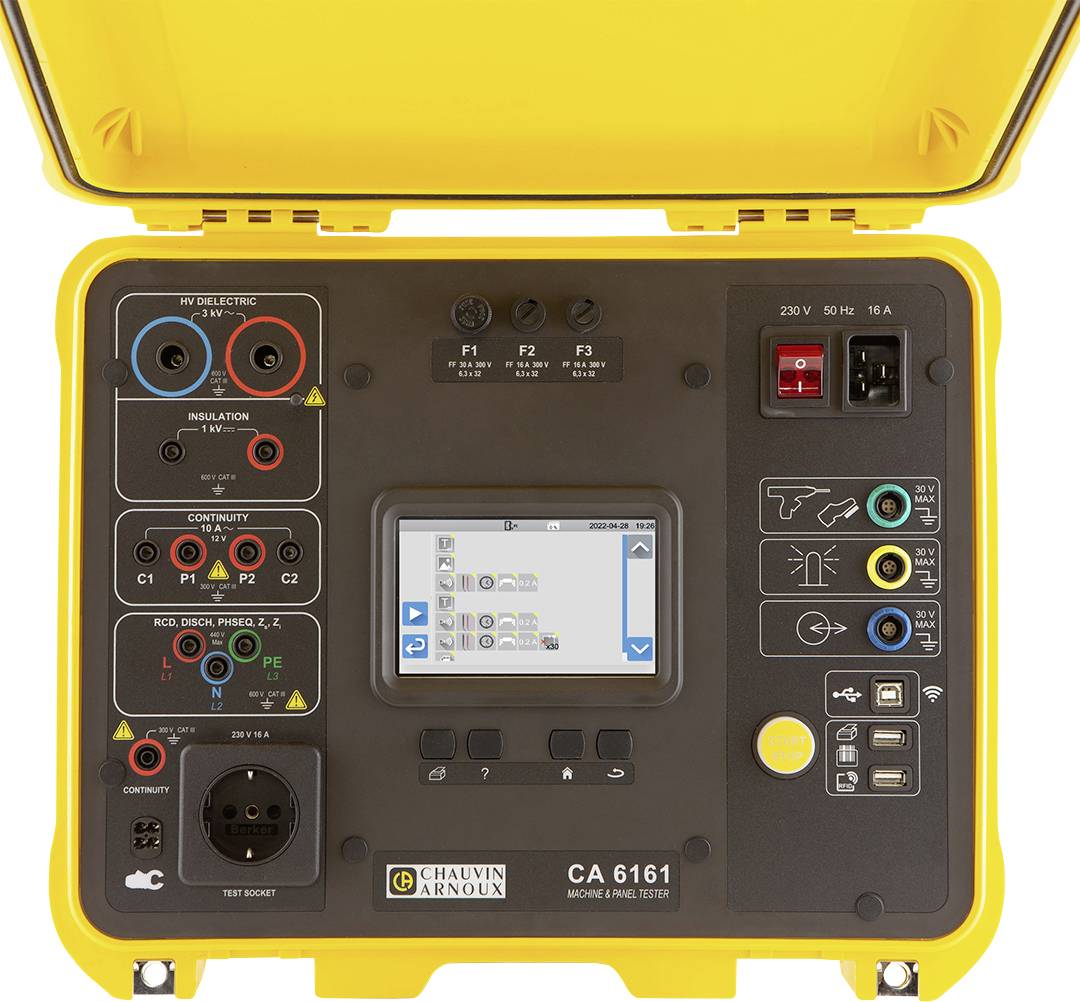

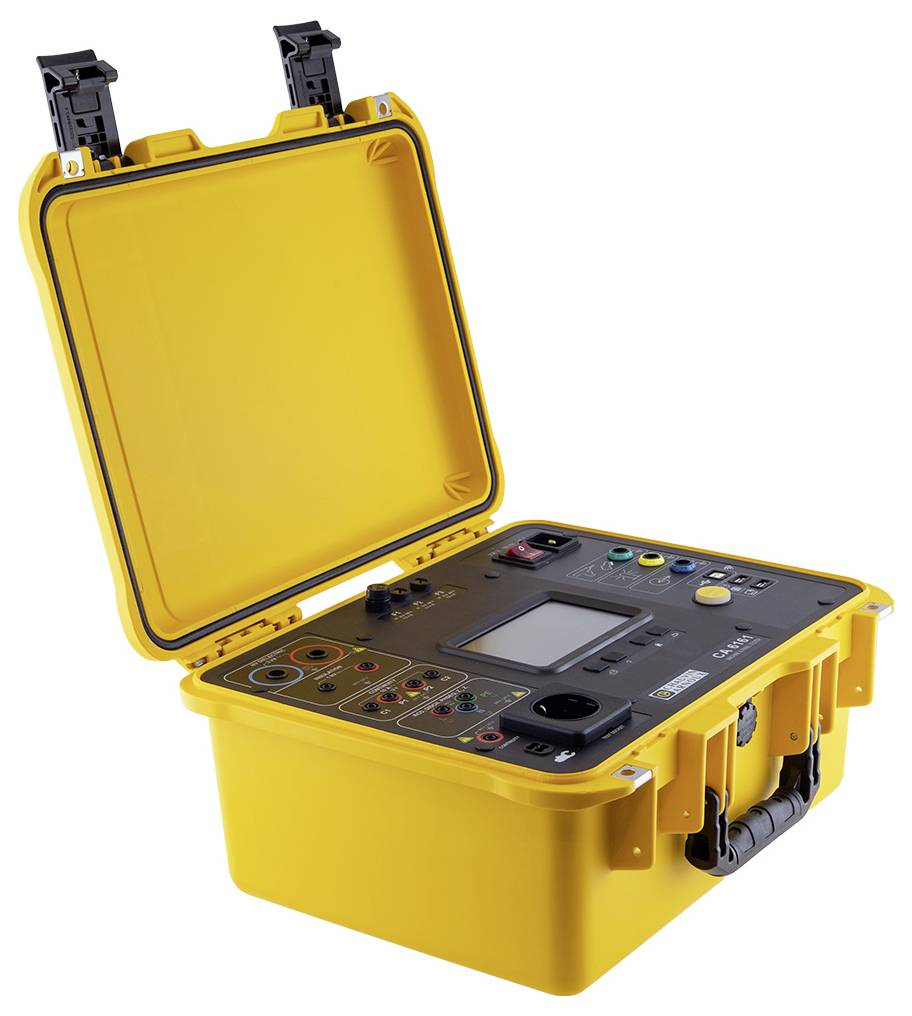

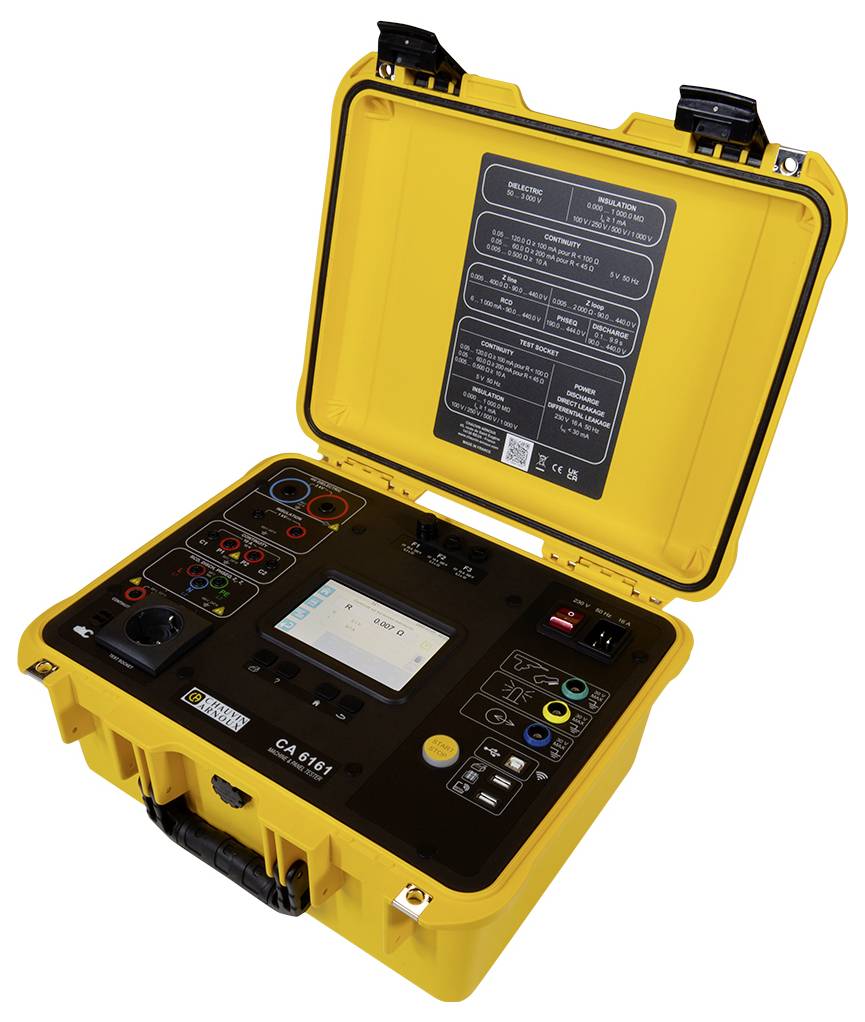

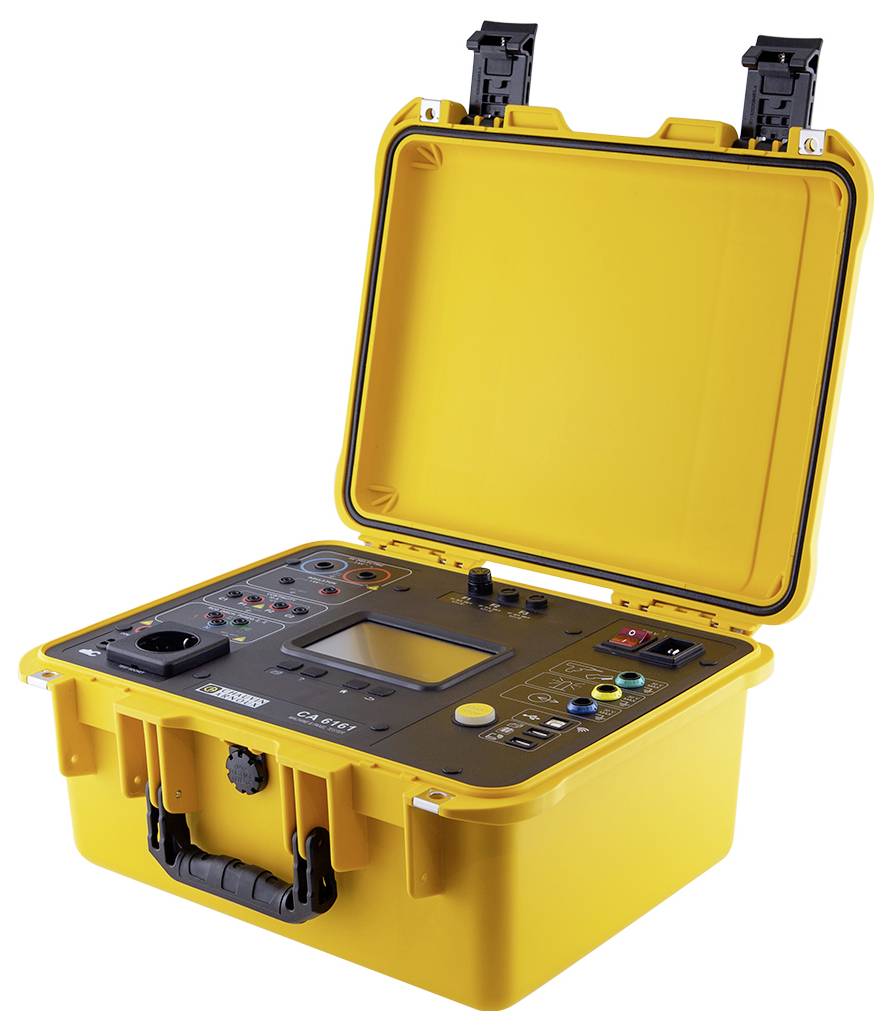

CA 6161 sa dodáva v žltom stavebnom kufríku. Má podsvietený dotykový displej, ktorý možno ovládať aj v rukaviciach. Viacjazyčné rozhranie operátora môže počas používania zobrazovať množstvo pomocných obrazoviek, ktoré používateľa prevedú obrázkami, textom a ikonami. Komunikuje cez WLAN pripojenie a cez dva USB-A porty. Inštalačný tester CA 6161 má štyri expresné príkazové klávesy, takže môžete pohodlne ovládať nasledujúce funkcie priamo z akejkoľvek pozície: vytlačiť meranie na tlačiarni nálepiek, vyvolať pomoc pre aktuálnu funkciu, vrátiť sa na hlavnú obrazovku a vrátiť sa na predchádzajúcu Ponuka. Skok späť priamo na hlavnú obrazovku je obzvlášť užitočný bez ohľadu na to, na akej úrovni používateľského rozhrania sa práve nachádzate. CA 6161 uchováva až 100 000 testov. PC softvér prenáša dáta testu cez WLAN alebo USB a používa sa na analýzu a reportovanie. Zabudovaný softvér je možné jednoducho aktualizovať v priebehu niekoľkých minút pomocou USB kľúča.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Prevedenie
- OBLASTI POUŽITIA
- CA 6161 sa dokonale hodí na testovanie a certifikáciu elektrickej bezpečnosti zariadení ako súčasť:
- - Overenie zhody pri výstupnej kontrole
- - opakované testovanie
- - Údržbárske práce
- Používa sa predovšetkým v:
- - Výrobcovia elektrických zariadení a zariadení na skúšanie zhody (označenie CE)
- - Elektrikári na testovanie nízkonapäťových rozvodných skríň
- - Spoločnosti priemyselnej údržby na kontrolu zhody strojov alebo zariadení
- - Spoločnosti popredajného servisu pre opravy a kontroly zhody chybných elektrických spotrebičov a zariadení
- - Testovacie centrá pre opakované testy
- - Technické školiace strediská

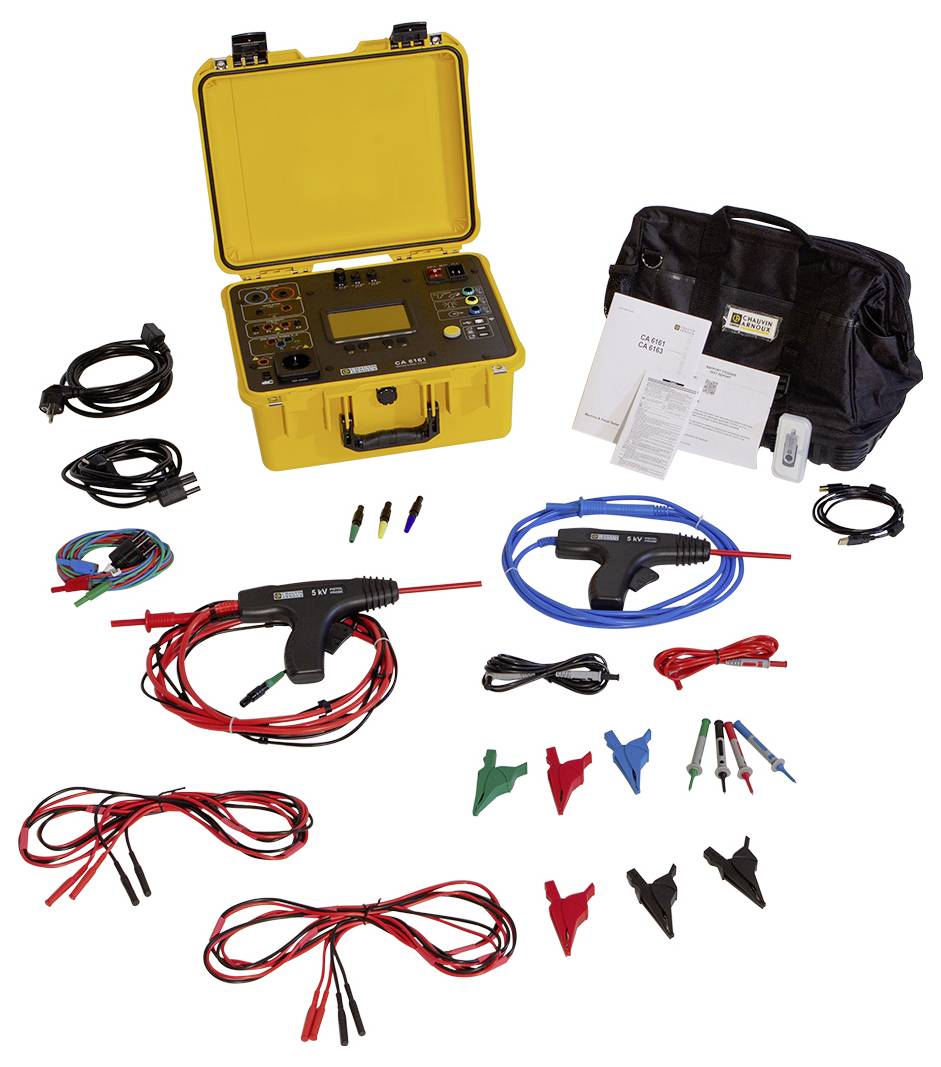

Rozsah dodávky
- 1 prepravná taška
- 1 napájací kábel C19 s bezpečnostnou zástrčkou (2,5 m)
- 1 USB kábel A/B
- 2 HV testovacie pištole s 3 m káblom (červená/modrá)
- 3 predlžovacie zástrčky (zelená/žltá/modrá)
- 4 testovacie sondy (čierna/červená/zelená/modrá)
- 1 3-žilový prepojovací kábel s 3 bezpečnostnými káblami (2,5 m)
- 1 3-žilový prepojovací kábel s bezpečnostnou zástrčkou (2,5 m)
- 6 krokosvoriek (2 červené
- 2 čierne
- 1 zelená
- 1 modrá)
- 2 dvojité testovacie káble pre test kontinuity 10 A (3 m)
- 1 viacjazyčná príručka rýchleho spustenia
- 1 viacjazyčná karta bezpečnostných údajov
- 1 protokol o skúške s nameranými hodnotami
Rady
Upozornenie: komunikácia s VDE testermi väčšinou len v EN a DE jazyku. Overenie či prístroj obsahuje CZ/SK podporu, vyžiadajte na technickej podpore.
