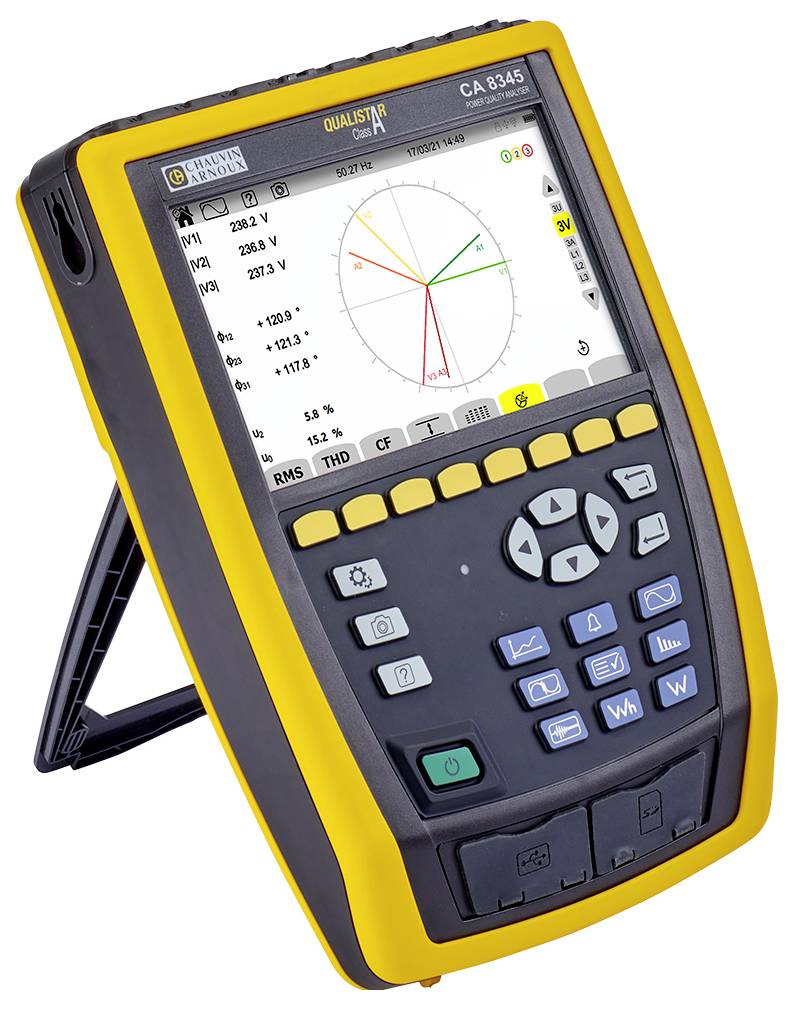

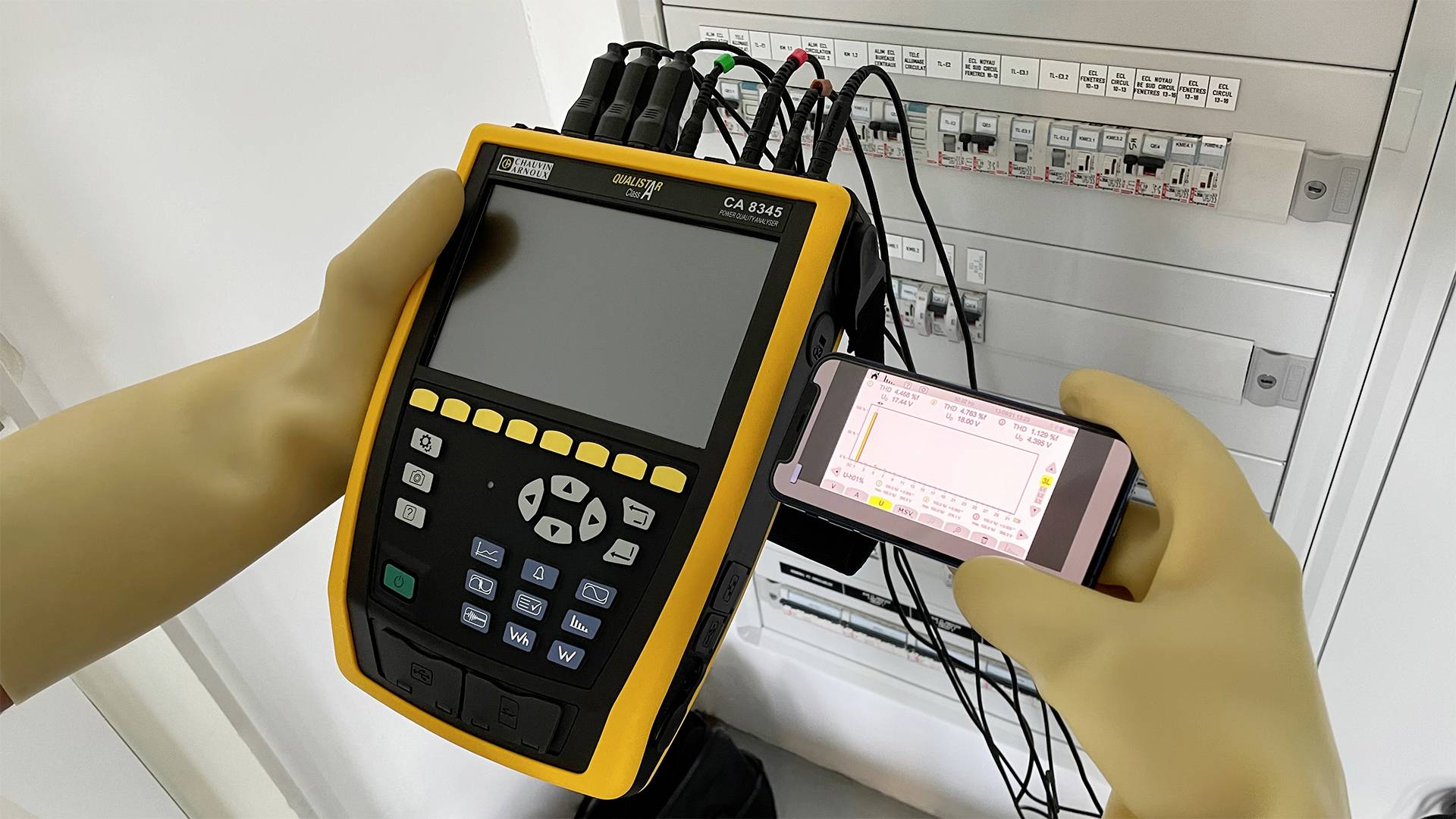

Chauvin Arnoux CA 8345 sieťový analyzátor 3-fázové Grafický displej, s funkciou záznamníka
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
5 Ks
Počet
Celkom (6 673,98 € / kus)
6 673,98 €
bez DPH.
Doprava zadarmo
Už len 5 Ks skladom!
Hlavné benefity
Sieťový analyzátor
- Analyzátor kvality energie triedy A, plne v súlade s IEC 61000-4-30
- Verzia so sieťou/nabíjačkou PA40W-2 pre napájanie prístroja počas dlhého používania cez zásuvku a pre dobíjanie batérie
- Veľmi výkonný: Súčasný záznam a výpočet stoviek parametrov každých 10 (50 Hz) alebo 12 (60 Hz) periód
- Praktické zariadenie s veľkým farebným dotykovým displejom, intuitívnym užívateľským rozhraním a zobrazením v reálnom čase
- Rôznorodý výber prúdových transformátorov na meranie prúdov rôznej sily od 5 mA do 10 kA
- Veľa komunikačných možností: USB kľúč, SD karta, USB, Ethernet, WLAN, web server pre diaľkové ovládanie, ...
- Power Analyzer Transfer Software na konfiguráciu zariadenia, prenos dát a vyhodnotenie
Technické parametre
- Kategória výrobku
sieťový analyzátor
- Kategória merania

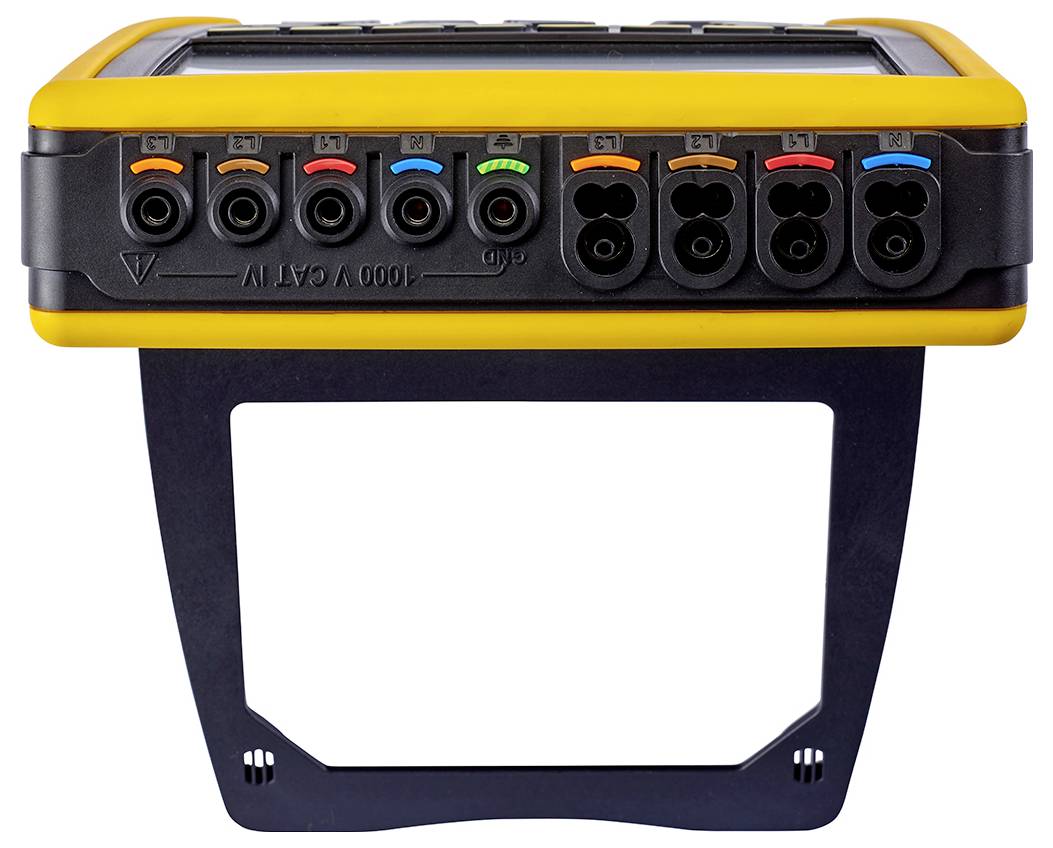

CAT IV 1000 V
- Zobrazenie
7-palcový farebný dotykový LCD displej (WVGA)
- Fázová detekcia
áno
- Detekcia ochranného vodiča
áno
bez certifikátu
- Rozmer.
(d x š x v) 28.5 x 5.5 x 20 cm
- Hmotnosť
1.9 kg
- Druh merania
3-fázové
- Vlastnosti
Grafický displej
s funkciou záznamníka
- Šírka
5.5 cm
- V
20 cm
- Dĺžka
28.5 cm
- Rozhranie
USB
Wi-Fi
WLAN
SD karta
Ethernet
- UKCA
Nie je relevantné
Na stiahnutie
Datasheet
Datasheet 3364181 Chauvin Arnoux CA 8345 sieťový analyzátor 3-fázové Grafický displej, s funkciou záznamníka
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3364181 Chauvin Arnoux CA 8345 sieťový analyzátor 3-fázové Grafický displej, s funkciou záznamníka
Záručné podmienky
Záručné podmienky 3364181 Chauvin Arnoux CA 8345 sieťový analyzátor 3-fázové Grafický displej, s funkciou záznamníka
Popis
CA 8345 je analyzátor výkonu triedy A a tester kvality napätia.
Patrí do série zariadení Qualistar+, má pohodlné používateľské rozhranie a jednoducho sa používa. Viacjazyčná online nápoveda je dostupná kedykoľvek na veľkej farebnej dotykovej LCD obrazovke.

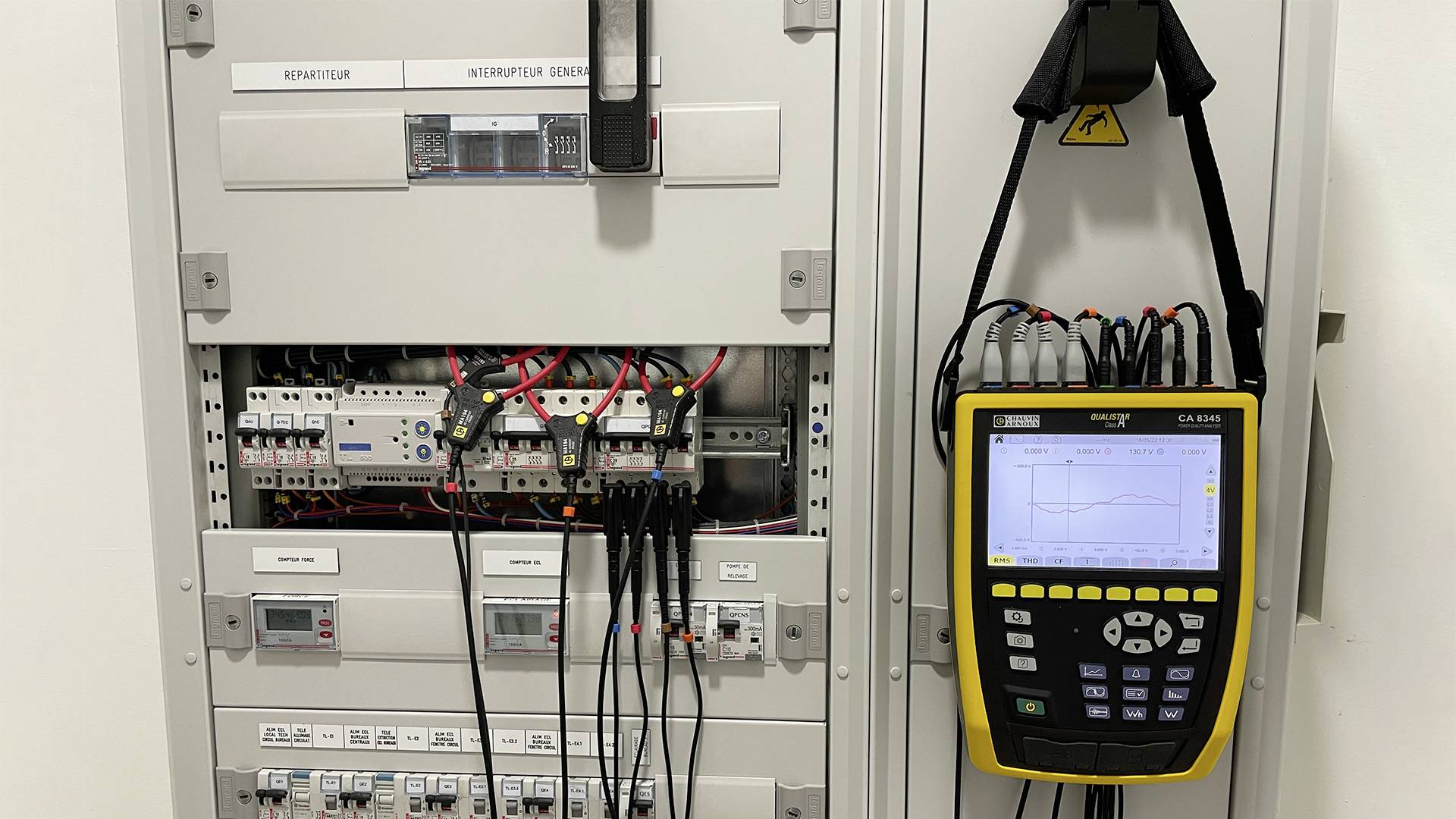

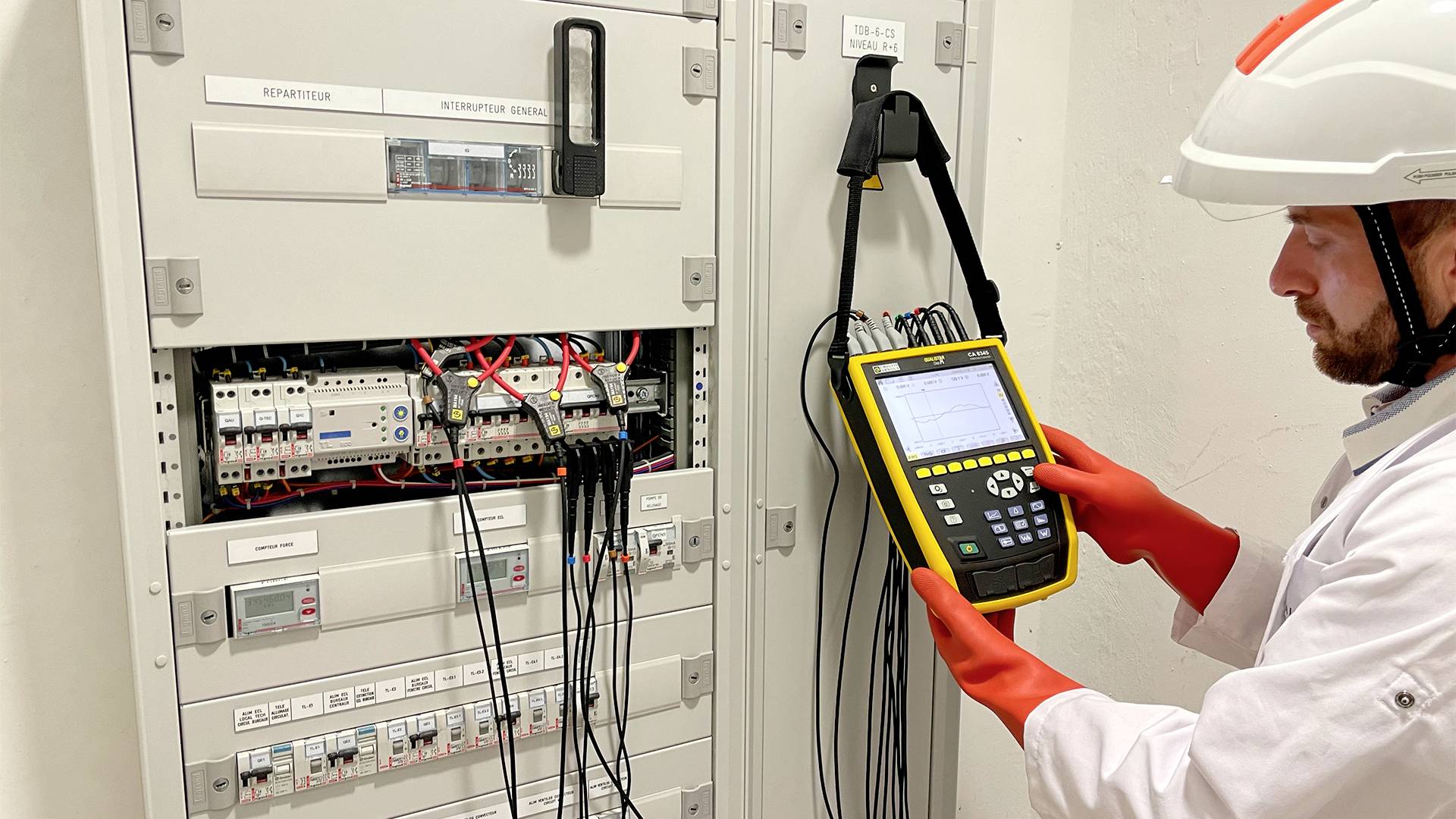

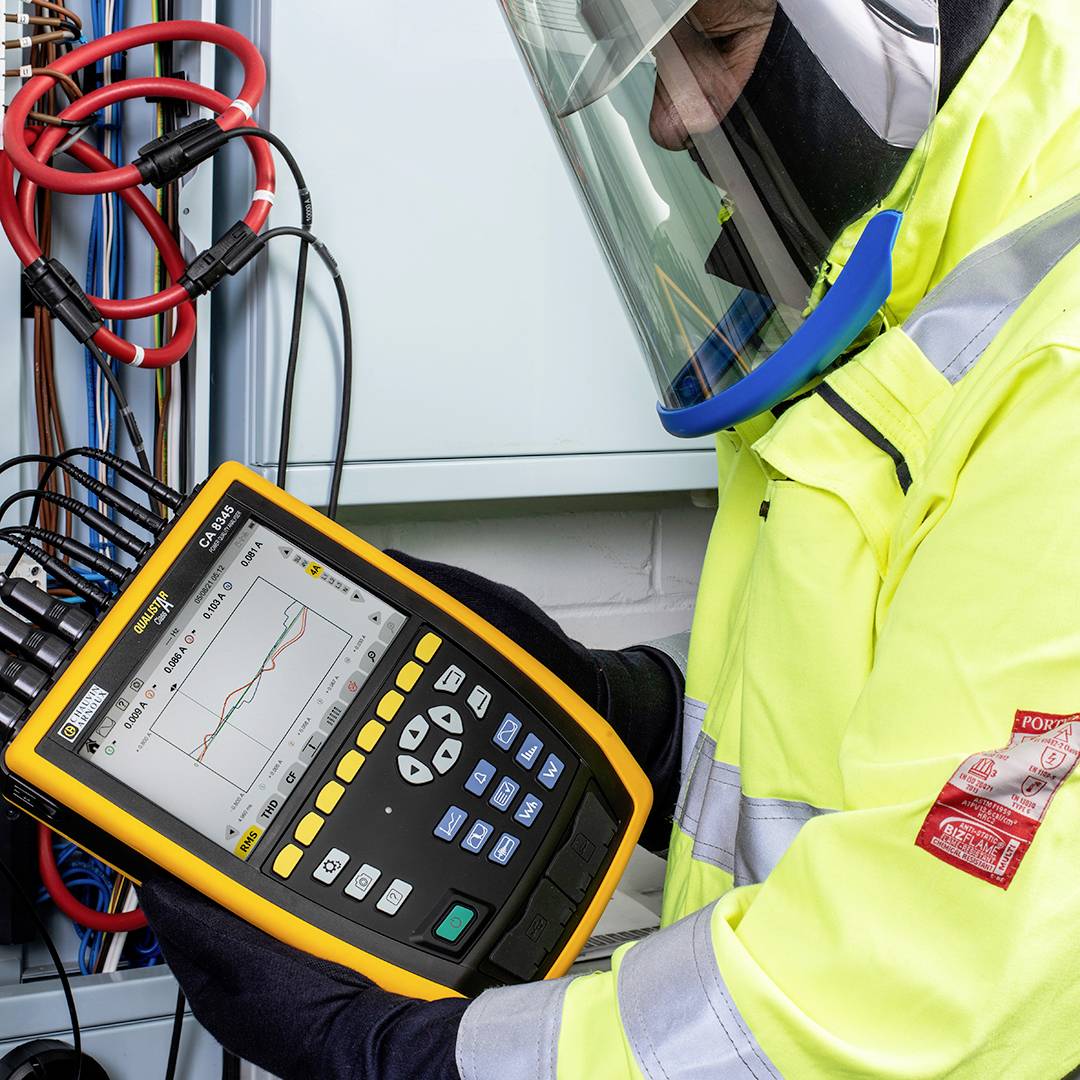

Šikovné zariadenie je určené najmä na testovanie a údržbu priemyselných a komerčných systémov. Okamžite poskytuje presný prehľad o najdôležitejších kvalitatívnych charakteristikách elektrickej siete a ako všetky zariadenia Qualistar je vhodný pre každý typ systému.
Pre istotu CA 8345 automaticky rozpozná typ pripojeného prúdového snímača.
Merania CA 8345 sa vyznačujú vysokou presnosťou. Vypočítava z nich veľa hodnôt a má množstvo editačných funkcií. Používateľovi teda ponúka všetky namerané hodnoty potrebné pre monitorovanie elektrických rozvodných sietí a zvyšovanie energetickej účinnosti. Veľmi rýchlo sa dajú určiť aj náklady na spotrebovanú elektrinu.

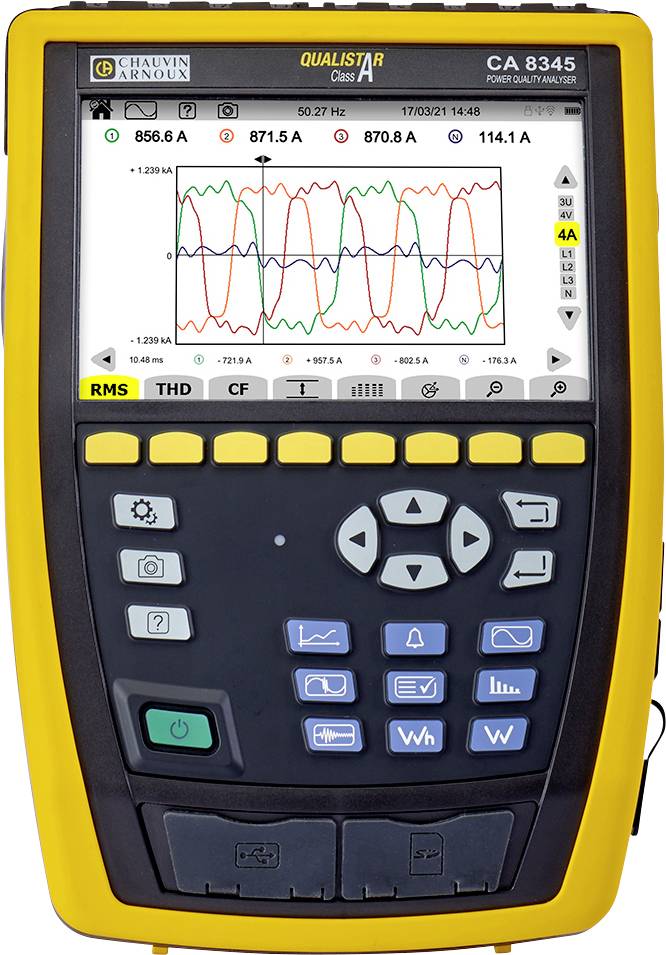

Ako vyžaduje IEC 61000-4-7, analyzátor zobrazuje prítomné harmonické a medziharmonické. Súčasne zariadenie rozpozná aj prúdy elektrického vedenia, ktoré prechádzajú sieťou.
CA 8345 monitoruje všetky udalosti vyskytujúce sa v sieti:
• Grafy trendov a zmien parametrov siete
• Nastaviteľné alarmy s možnosťou odosielania e-mailov používateľovi
• Prechodové javy 2,5 µs
• Rázové vlny s 12 kV v trvaní 500 ns
• TrueInrush detekcia, pre detekciu vysokých nábehových prúdov….
• V monitorovacom režime zariadenie zaznamenáva namerané údaje počas určitého časového obdobia, aby sa analyzovala kvalita elektrickej energie v súlade s normou EN 50160.
vytváranie sietí

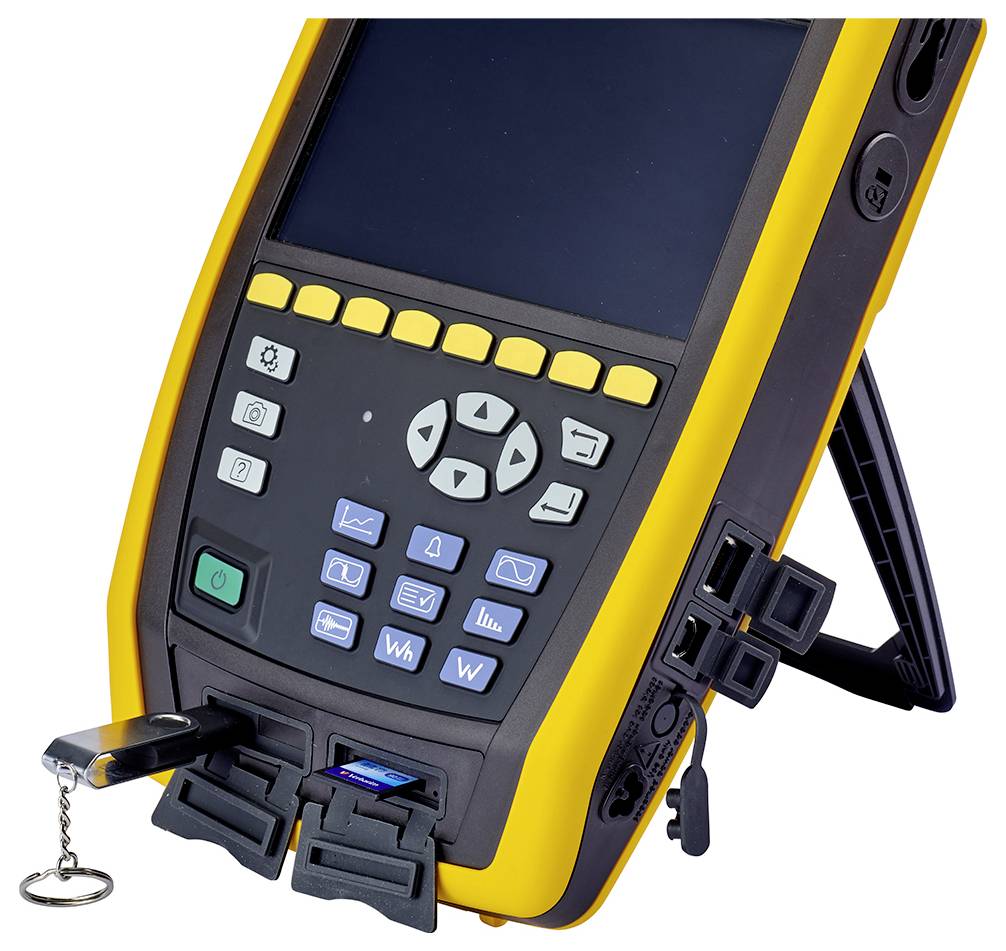

Okrem vymeniteľnej SD karty alebo USB kľúča je možné namerané dáta CA 8345 prenášať aj na väčšie vzdialenosti pomocou USB pripojenia, vzdialených pripojení, WiFi (priamo alebo cez server) alebo RJ45. V režime servera IRD je možné získať namerané údaje odkiaľkoľvek na svete bez ohrozenia bezpečnosti internetovej siete.
Navyše, merania vykonané pomocou Qualistar triedy A možno spracovať a vyhodnotiť pomocou softvéru Power Analyzer Transfer.
Tento softvér PAT3 si môžete stiahnuť z našej webovej stránky podpory.
Qualistar CA 8345 je certifikovaný v triede A podľa IEC 61000-4-30 ed3, pozri certifikát.
Na certifikáciu sa používa norma IEC 62586.
Tento text bol preložený strojovo.
Patrí do série zariadení Qualistar+, má pohodlné používateľské rozhranie a jednoducho sa používa. Viacjazyčná online nápoveda je dostupná kedykoľvek na veľkej farebnej dotykovej LCD obrazovke.
Šikovné zariadenie je určené najmä na testovanie a údržbu priemyselných a komerčných systémov. Okamžite poskytuje presný prehľad o najdôležitejších kvalitatívnych charakteristikách elektrickej siete a ako všetky zariadenia Qualistar je vhodný pre každý typ systému.
Pre istotu CA 8345 automaticky rozpozná typ pripojeného prúdového snímača.
Merania CA 8345 sa vyznačujú vysokou presnosťou. Vypočítava z nich veľa hodnôt a má množstvo editačných funkcií. Používateľovi teda ponúka všetky namerané hodnoty potrebné pre monitorovanie elektrických rozvodných sietí a zvyšovanie energetickej účinnosti. Veľmi rýchlo sa dajú určiť aj náklady na spotrebovanú elektrinu.
Ako vyžaduje IEC 61000-4-7, analyzátor zobrazuje prítomné harmonické a medziharmonické. Súčasne zariadenie rozpozná aj prúdy elektrického vedenia, ktoré prechádzajú sieťou.
CA 8345 monitoruje všetky udalosti vyskytujúce sa v sieti:
• Grafy trendov a zmien parametrov siete
• Nastaviteľné alarmy s možnosťou odosielania e-mailov používateľovi
• Prechodové javy 2,5 µs
• Rázové vlny s 12 kV v trvaní 500 ns
• TrueInrush detekcia, pre detekciu vysokých nábehových prúdov….
• V monitorovacom režime zariadenie zaznamenáva namerané údaje počas určitého časového obdobia, aby sa analyzovala kvalita elektrickej energie v súlade s normou EN 50160.
vytváranie sietí
Okrem vymeniteľnej SD karty alebo USB kľúča je možné namerané dáta CA 8345 prenášať aj na väčšie vzdialenosti pomocou USB pripojenia, vzdialených pripojení, WiFi (priamo alebo cez server) alebo RJ45. V režime servera IRD je možné získať namerané údaje odkiaľkoľvek na svete bez ohrozenia bezpečnosti internetovej siete.
Navyše, merania vykonané pomocou Qualistar triedy A možno spracovať a vyhodnotiť pomocou softvéru Power Analyzer Transfer.
Tento softvér PAT3 si môžete stiahnuť z našej webovej stránky podpory.
Qualistar CA 8345 je certifikovaný v triede A podľa IEC 61000-4-30 ed3, pozri certifikát.
Na certifikáciu sa používa norma IEC 62586.
Tento text bol preložený strojovo.

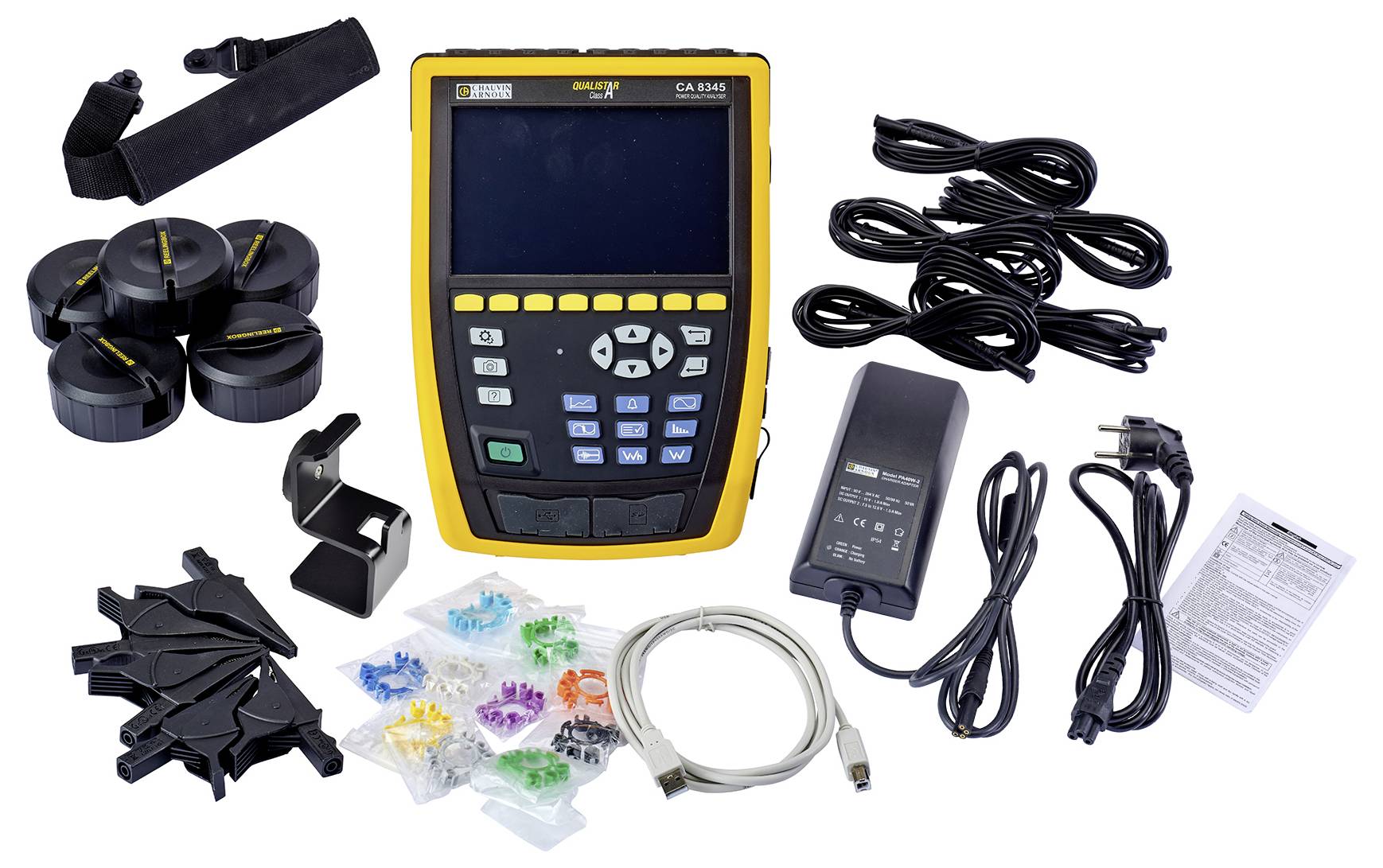

Rozsah dodávky
- 1 prepravná taška
- 1 popruh na prenášanie
- 1 napájanie/nabíjačka PA40W-2
- 1 sada označovacích dielov
- 5 meracích káblov s 5 navíjačmi káblov Reeling Box
- 5 aligátorových sponiek
- 1 uzemňovací vodič
- 1 magnetický držiak s háčikom
- 1 USB kábel
- 1 SD karta
- 1 osvedčenie o skúške
- 1 kartu bezpečnostných údajov
Rady
Dodávané bez prúdového transformátora!
