Chauvin Arnoux PEL 113 Set sieťový analyzátor 3-fázové vr. prúdových klieští, s funkciou záznamníka, Meranie energie, An

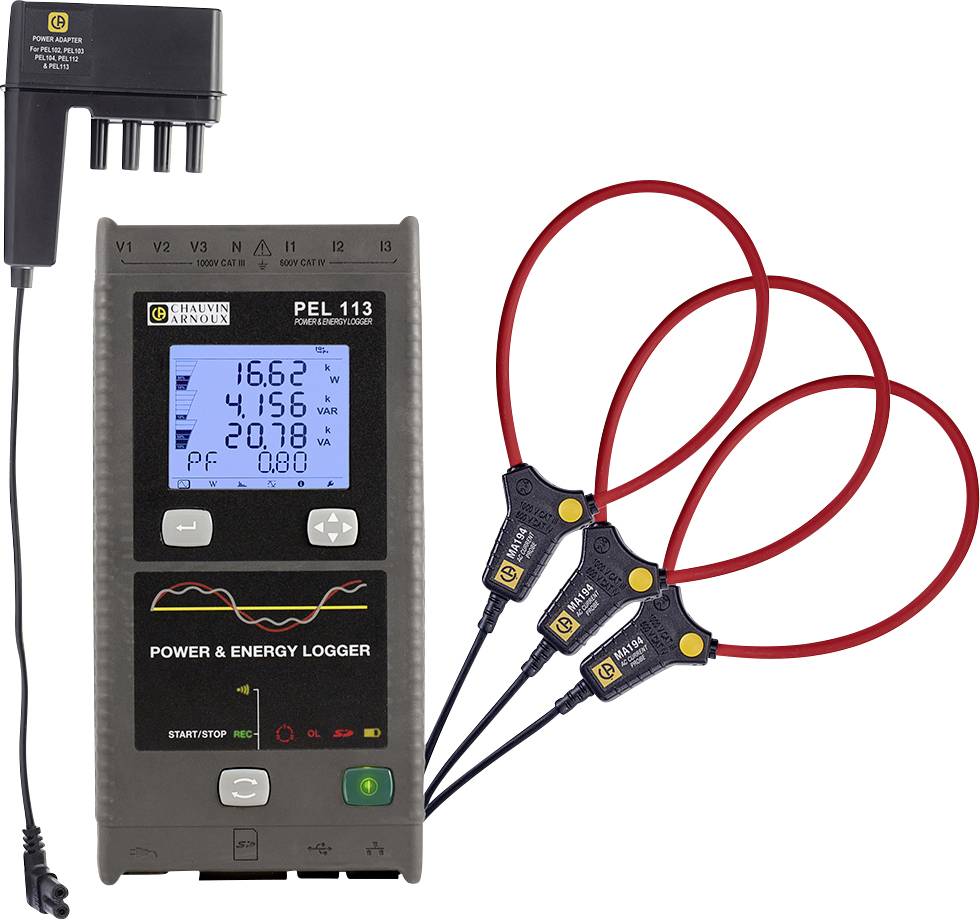

Záznamník výkonu a energetických údajov s digitálnym displejom zobrazuje hodnoty ako napätie a prúd. Sú pripojené tri meracie senzory.

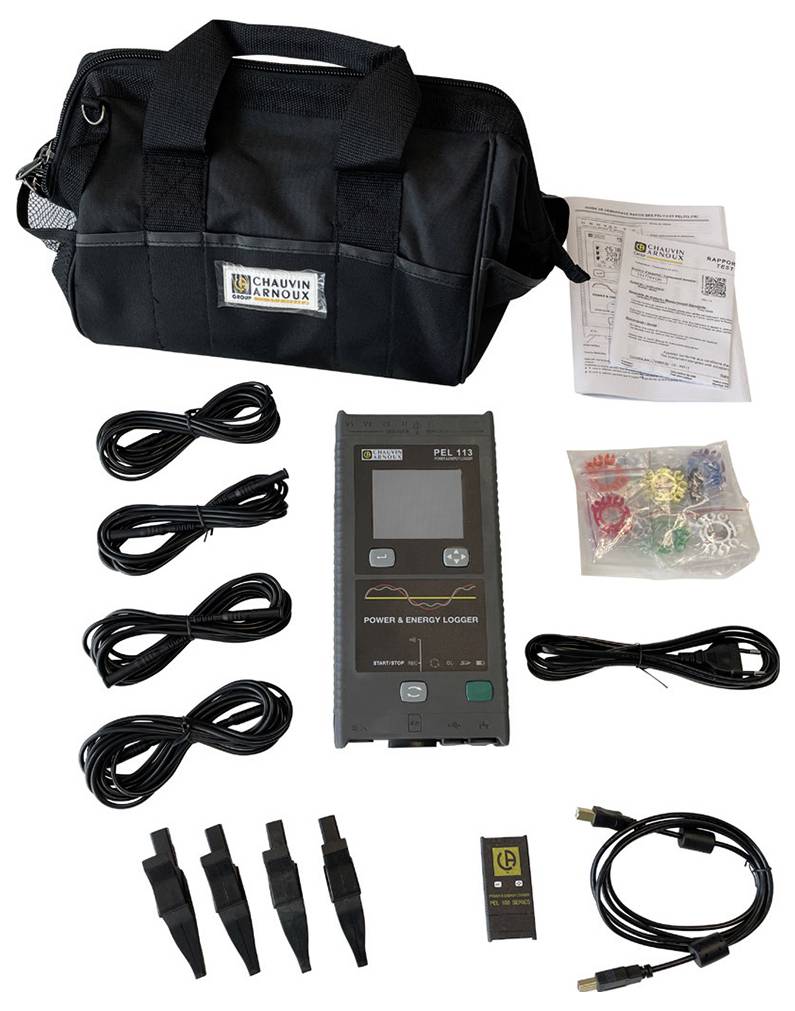

Sada energetického meracieho zariadenia s taškou, viacerými káblami, hlavným prístrojom, farebnými nadstavcami a návodom na obsluhu.

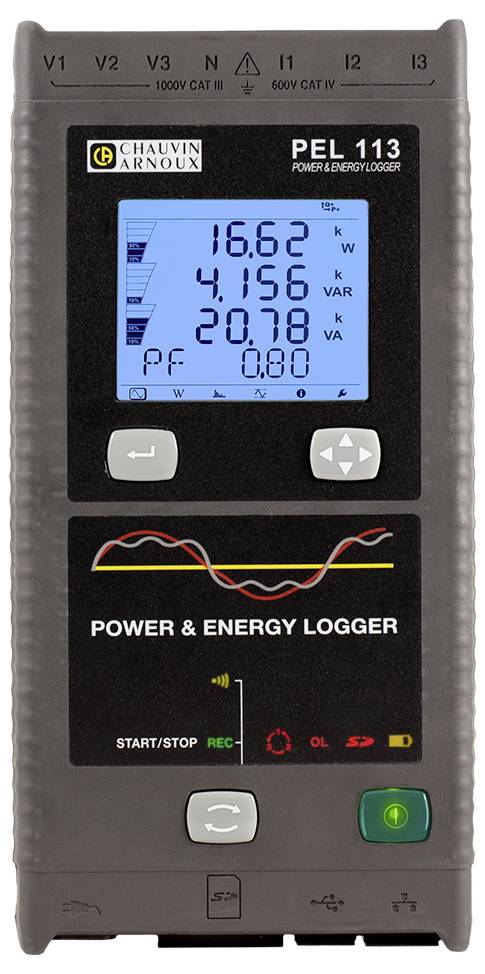

Čiernosivý dátový záznamník napájania a energetických údajov s podsvietením displeja, ktorý zobrazuje merania napätia a prúdu v kWh.

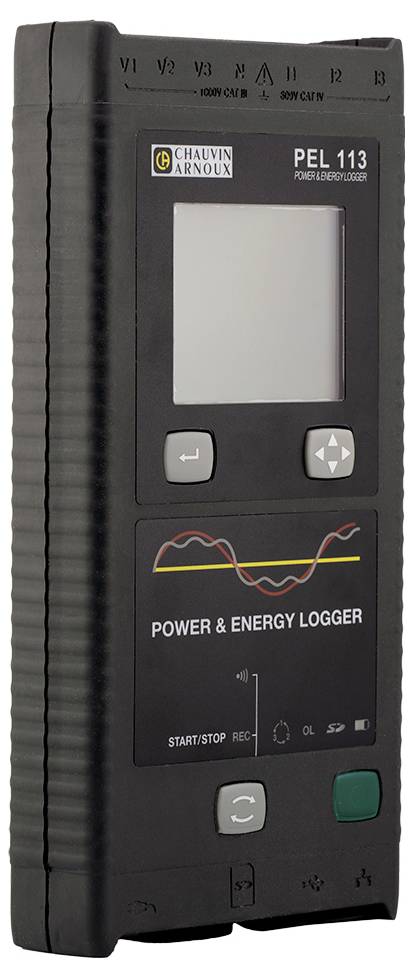

Čierne elektrické meracie zariadenie na meranie prúdu a energie s displejom a ovládacími tlačidlami, model 'PEL 113'. Diagram znázorňuje kolísanie elektrického prúdu.

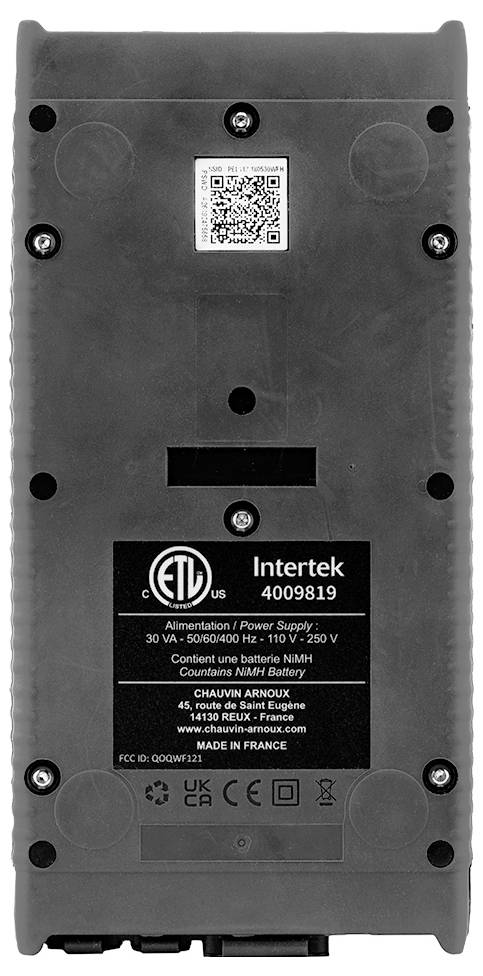

Pohľad na zadnú stranu čierneho elektronického zariadenia s vytlačeným QR kódom a informáciami o výrobcovi.

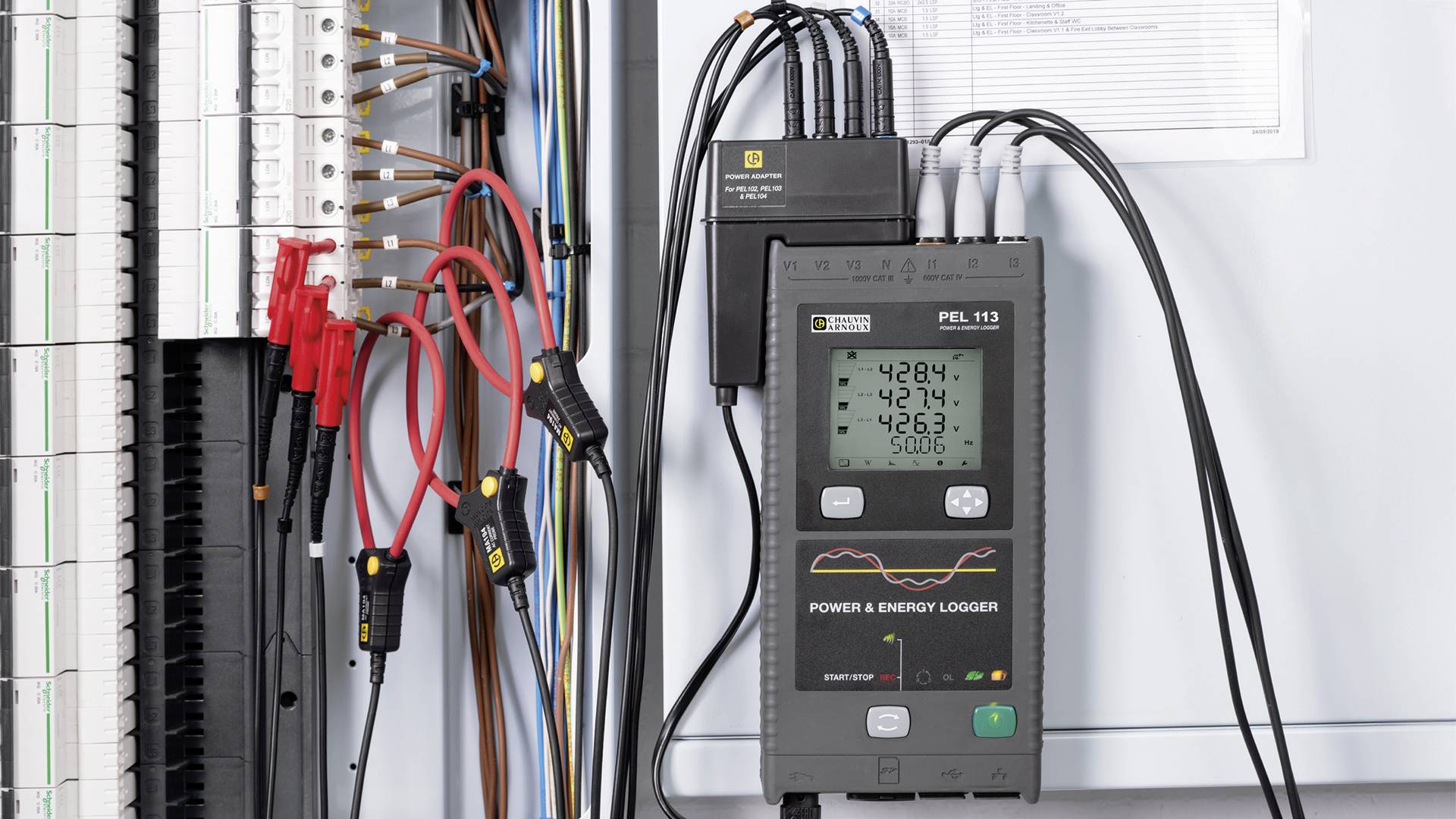

Merací prístroj energie je pripojený niekoľkými káblami k rozvádzaču a meria elektrické hodnoty, ako sú napätie a prúd.

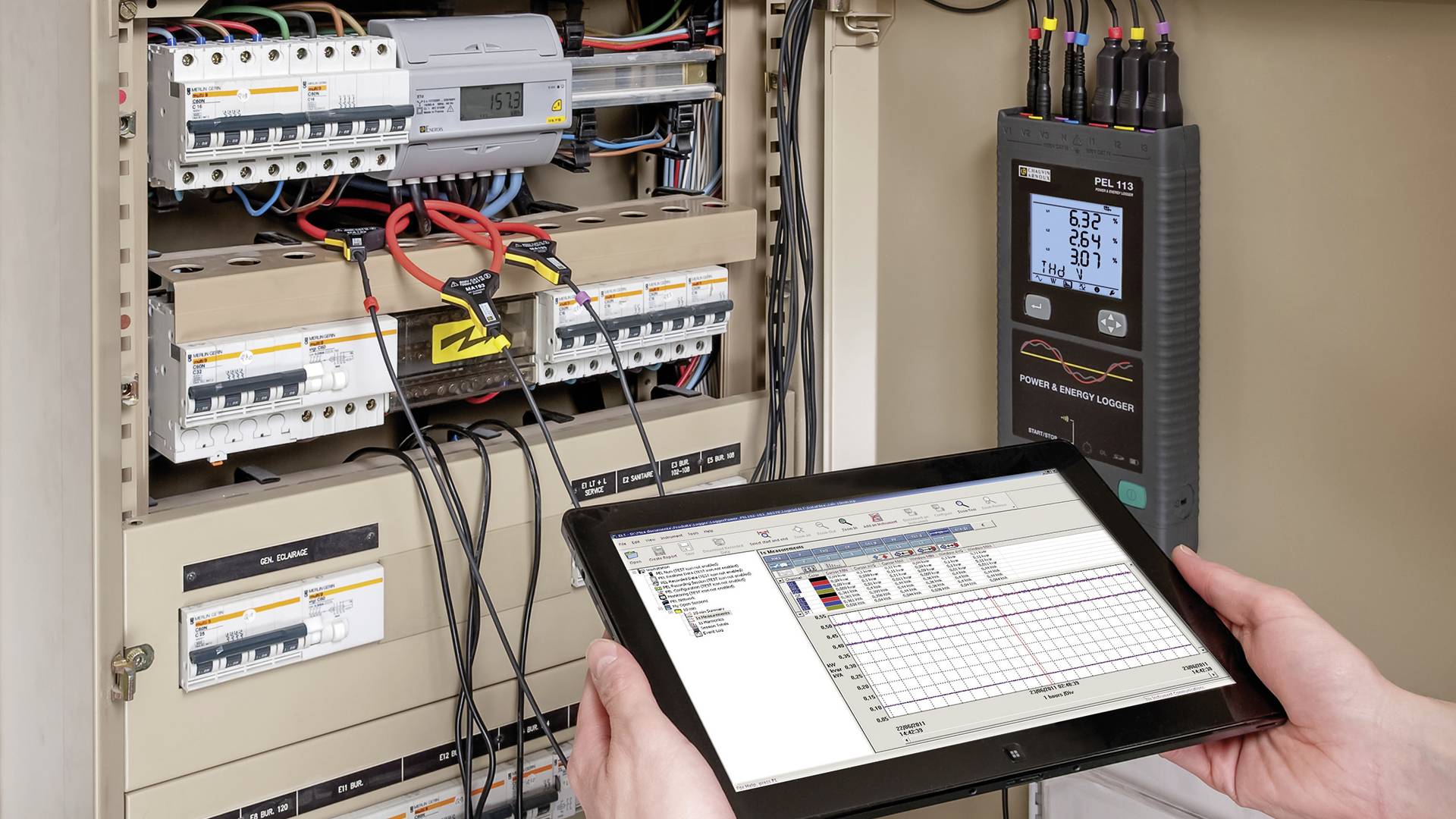

Osoba drží tablet s diagramom pred otvorenou rozvodnou skriňou plnou káblov a zariadení, vedľa ktorej je merací prístroj.

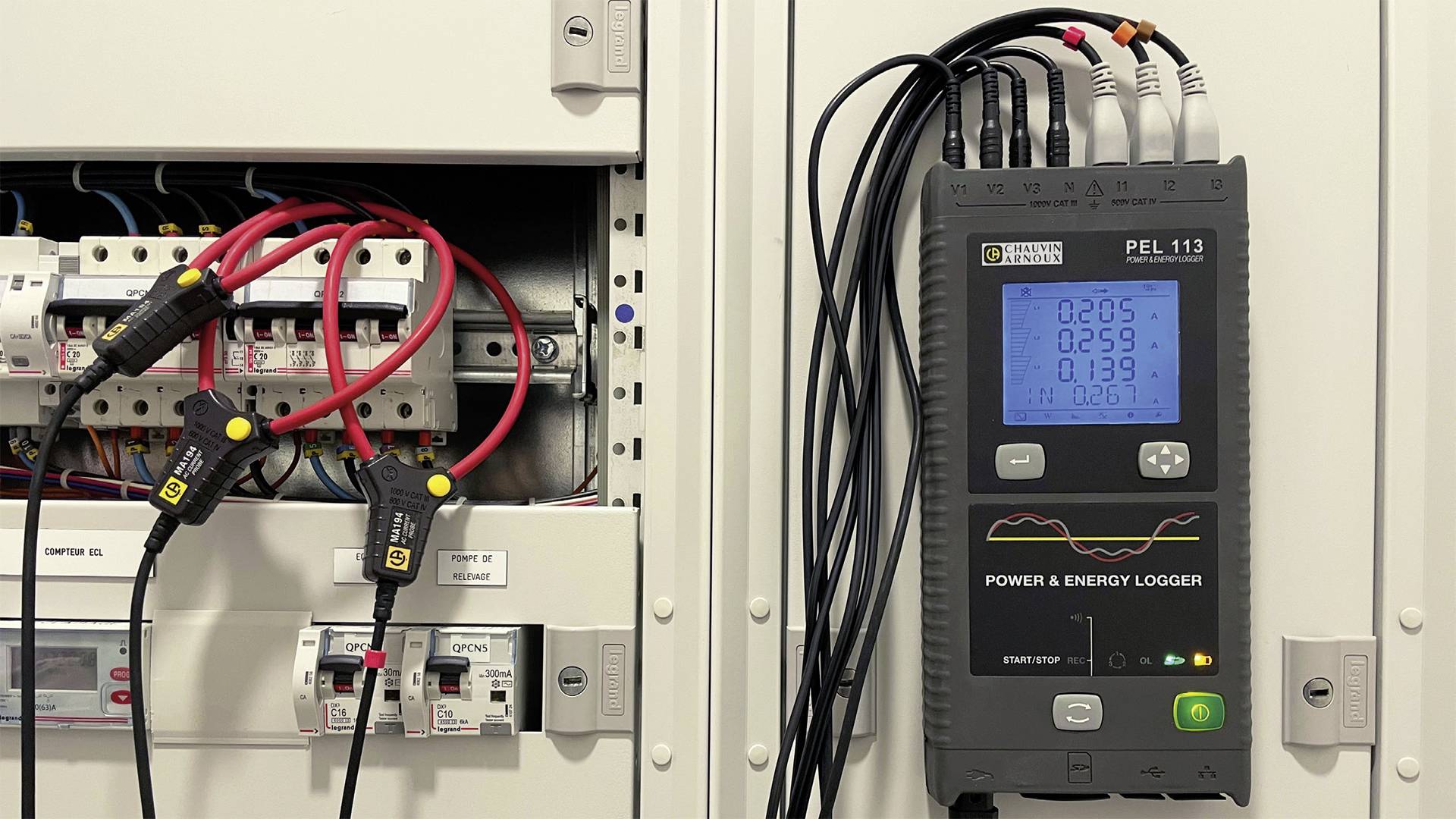

Energetický logger meria elektrické hodnoty v rozvádzači, zobrazené na displeji zariadenia s káblovými prepojeniami k modulom.

1/8

Datasheety: (PDF)

Okamžité doručenie: Pi 2. 10.

1 Ks

Počet

Celkom (2 991,06 € / kus)

2 991,06 €

bez DPH.

Doprava zadarmo

Už len 1 Ks skladom!

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Sieťový analyzátor

Záznamník na zaznamenávanie a analýzu spotreby energie na optimalizáciu energetickej účinnosti
Zaznamenajte trojfázovú spotrebu energie všetkých typov elektroinštalácií až na niekoľko mesiacov
Zaznamenajte všetky elektrické parametre (prúdy, napätia atď.), ako aj harmonické zložky bez prerušenia napájania
Sada s 3 flexibilnými prúdovými transformátormi s priemerom slučky 100 mm a napájacím adaptérom PEL na prepäťovú ochranu a napájanie meracieho prístroja cez vstupy na meranie napätia
Bezplatný softvér PEL Transfer na konfiguráciu zariadenia a na spracovanie energetických údajov s rozpisom energie (straty)
Všestranné možnosti komunikácie: Ethernet, USB, WLAN, IRD server
Kompaktné, štíhle puzdro s magnetickým zadným dielom pre praktickú inštaláciu do rozvádzača

Technické parametre

Všeobecne
Displej: So štvornásobným digitálnym displejom
Typ systémov: Jednofázové, dvojfázové, trojfázové s nulovým vodičom alebo bez neho a iné špeciálne typy systémov
Počet kanálov: 3 vstupy pre napätie, 3 vstupy pre prúd (vypočítaný neutrálny prúd)
Merania
Sieťová frekvencia: DC, 50 Hz, 60 Hz a 400 Hz
Napätie (meracie rozsahy): 10,00 - 1 000 Vac / 100,00 - 1 000 V DC
Prúd (v závislosti od prúdového transformátora) od 5 mAac do 10 kAac / 50 mAc do 5 kAc
Vypočítané hodnoty
Prevodové pomery: až 650 000 V / až 25 000 A
Výkon: 10W až 10GW / 10var až 10Mvar / 10VA až 10GVA
Energia: až 4 EWh / 4 EVAh / 4 Evarh (E = 10^18)
Poloha fázy: cos φ, tan Φ, PF
Harmonické: THD
Ďalšie funkcie
Poradie fáz: Áno
Min/Max: Áno
Alarm: Áno
Uchytenie pomocou magnetickej zadnej časti puzdra
Záznam údajov
Interval snímania / agregácia: 5 meraní/s / od 1 minúty do 60 minút
Pamäť: SD karta, 8 GB (SD-HC karta do 32 GB)
Rozsah prevádzkovej teploty: 0°C až +50°C

Kategória výrobku: sieťový analyzátor

Kategória merania: CAT III 1000 V
CAT IV 600 V

: bez certifikátu

Rozmer.: (d x š x v) 12.5 x 3.7 x 25.6 cm

Hmotnosť: 950 g

Druh merania: 3-fázové

Vlastnosti: vr. prúdových klieští
s funkciou záznamníka
Meranie energie
Analýza zaťaženia
Online meranie

Šírka: 3.7 cm

V: 25.6 cm

Dĺžka: 12.5 cm

Rozhranie: USB
Wi-Fi
WLAN
Ethernet

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 3307919 Chauvin Arnoux PEL 113 Set sieťový analyzátor 3-fázové vr. prúdových klieští, s funkciou záznamníka, Meranie energie, An

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3307919 Chauvin Arnoux PEL 113 Set sieťový analyzátor 3-fázové vr. prúdových klieští, s funkciou záznamníka, Meranie energie, An

Záručné podmienky

Záručné podmienky 3307919 Chauvin Arnoux PEL 113 Set sieťový analyzátor 3-fázové vr. prúdových klieští, s funkciou záznamníka, Meranie energie, An

Popis

PEL 113 meria a ukladá všetku energiu a energiu. Dá sa použiť všade tam, kde je energia:
• Generátory elektriny: obnoviteľné zdroje energie, tepelné elektrárne...
• Priemysel: kovopriemysel, sklársky priemysel, potravinársky priemysel.
• Obytné a prevádzkové budovy...
• Infraštruktúra a doprava
• Dátové centrá...

Oblasti použitia
• Energetické audity
• Elektrická diagnostika
• Priemyselná údržba

Jednoduchá a osvedčená ergonómia
• kompaktný as magnetickým puzdrom
• 3 napäťové a 3 prúdové vstupy
• Štvornásobný digitálny displej s osvetlením
• Sebestačnosť naprieč fázou

Merania RMS a DC
• AC a/alebo DC napätie do 1 000 V
• Prúdy do 10 kA AC, 5 kA DC (v závislosti od prúdového transformátora)
• Aktívny, jalový a zdanlivý výkon
• Aktívna, reaktívna a zdanlivá energia
• Základné a symetrické činné mocniny a činné mocniny asymetrií
• Merania a charakteristiky motora (cez aplikáciu pre Android)

Funkcie
• Rozdelenie strát energie
• Parametre fázy: cos φ, tan Φ, účinník PF
• Špičkový faktor
• Výpočet THD pre prúdy a napätia
• Merania jednosmerného prúdu, 50 Hz, 60 Hz a 400 Hz (doprava...)

Softvér PEL Transfer
Softvér PEL Transfer ponúka nasledujúce možnosti:
• Konfigurácia vášho PEL
• Pred spustením nahrávania skontrolujte pripojenia
• Stiahnite si merania uložené v PEL
• Zobrazenie rôznych výsledkov meraní a analýz

Ďalšia výhoda: PEL Transfer prepočítava hodnotu vašej spotreby elektriny na eurá (8 tarifných zón).

Komunikácia v sieťach
PEL 110 má niekoľko možností prenosu:
- USB, najjednoduchšie riešenie pre použitie na mieste.
- Ethernet RJ45 alebo Wi-Fi (Server): Pripojte svoj PEL 11x k serveru a komunikujte s ľubovoľnou stanicou v sieti pomocou softvéru PEL Transfer Software.
- Wi-Fi (prístupový bod):
• Vytvorte priame spojenie medzi PEL 11x a počítačom.
• Režim prístupového bodu (AP) podporuje až 5 klientov.

Tento text bol preložený strojovo.

Rozsah dodávky

1 prepravná taška
3 prúdové transformátory MA194-350 MiniFLEX
1 napájací adaptér PEL
4 vedenia na meranie napätia
4 krokosvorky
1 sada označovacích dielov
1 SD karta
1 SD/USB adaptér
1 kábel USB
1 napájací kábel
1 PC softvér (PEL Transfer) a používateľská príručka na stiahnutie z webovej stránky
1 sprievodca rýchlym spustením
