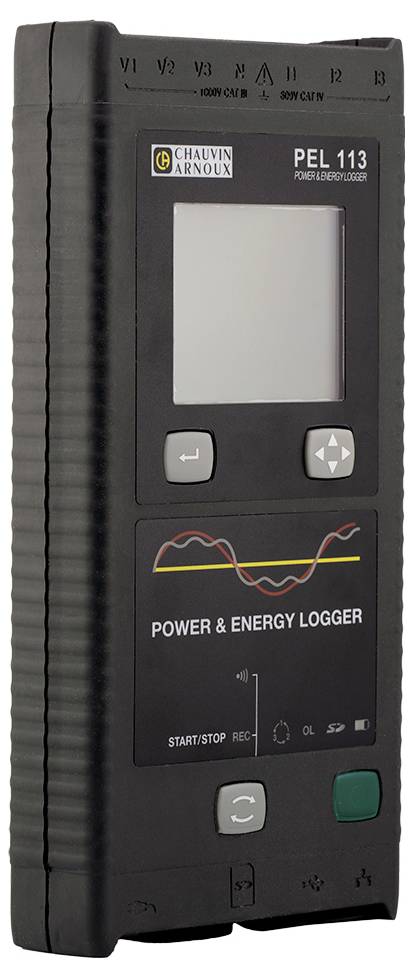

Chauvin Arnoux PEL 113 sieťový analyzátor 3-fázové s funkciou záznamníka, Meranie energie, Analýza zaťaženia, Online mer
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Počet
Celkom (2 036,59 € / kus)
2 036,59 €
bez DPH.
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Hlavné benefity
Sieťový analyzátor
- Záznamník na zaznamenávanie a analýzu spotreby energie na optimalizáciu energetickej účinnosti
- Zaznamenajte trojfázovú spotrebu energie všetkých typov elektroinštalácií až na niekoľko mesiacov
- Zaznamenajte všetky elektrické parametre (prúdy, napätia atď.), ako aj harmonické zložky bez prerušenia napájania
- Bezplatný softvér PEL Transfer na konfiguráciu zariadenia a na spracovanie energetických údajov s rozpisom energie (straty)
- Všestranné možnosti komunikácie: Ethernet, USB, WLAN, IRD server

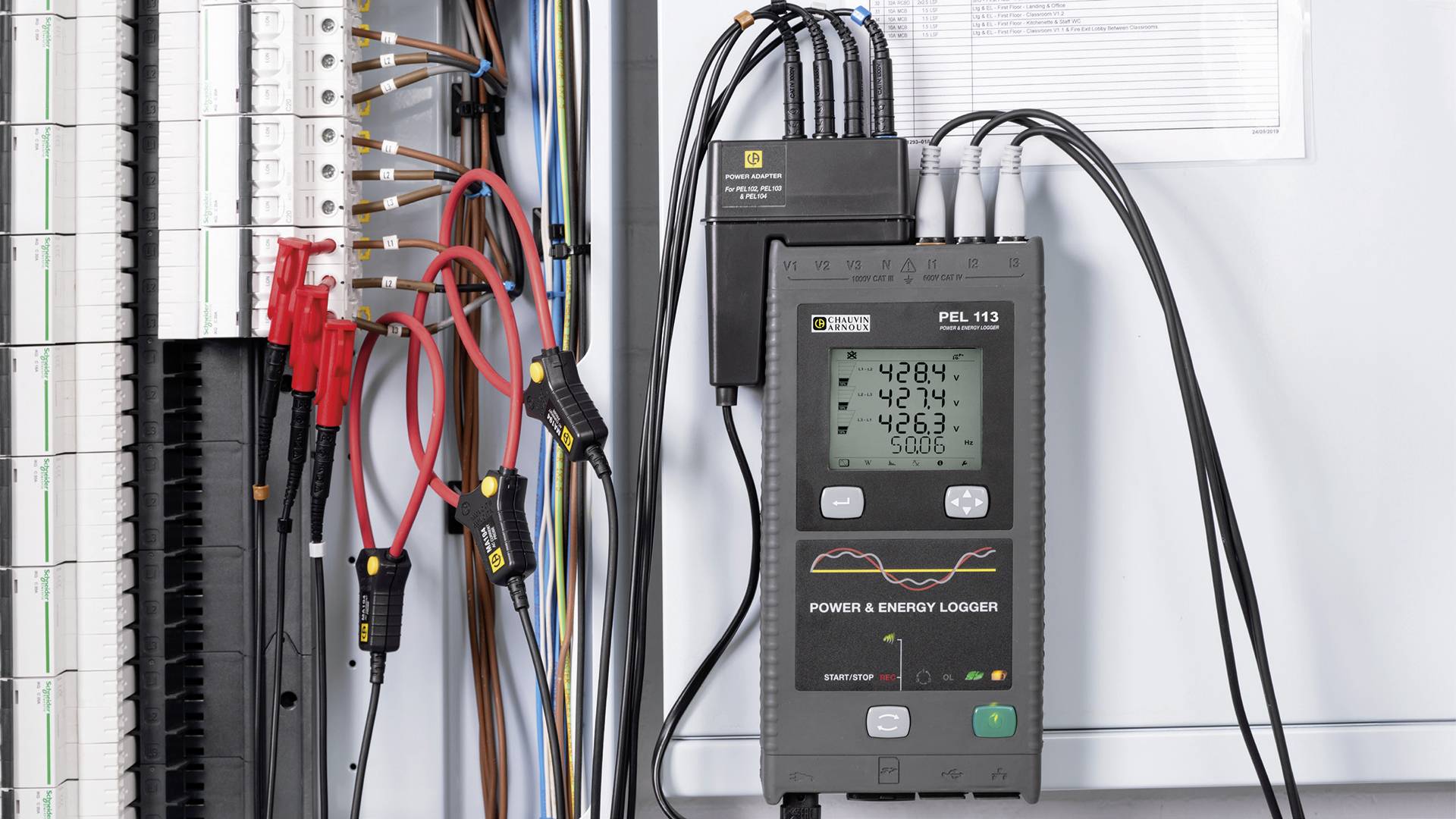

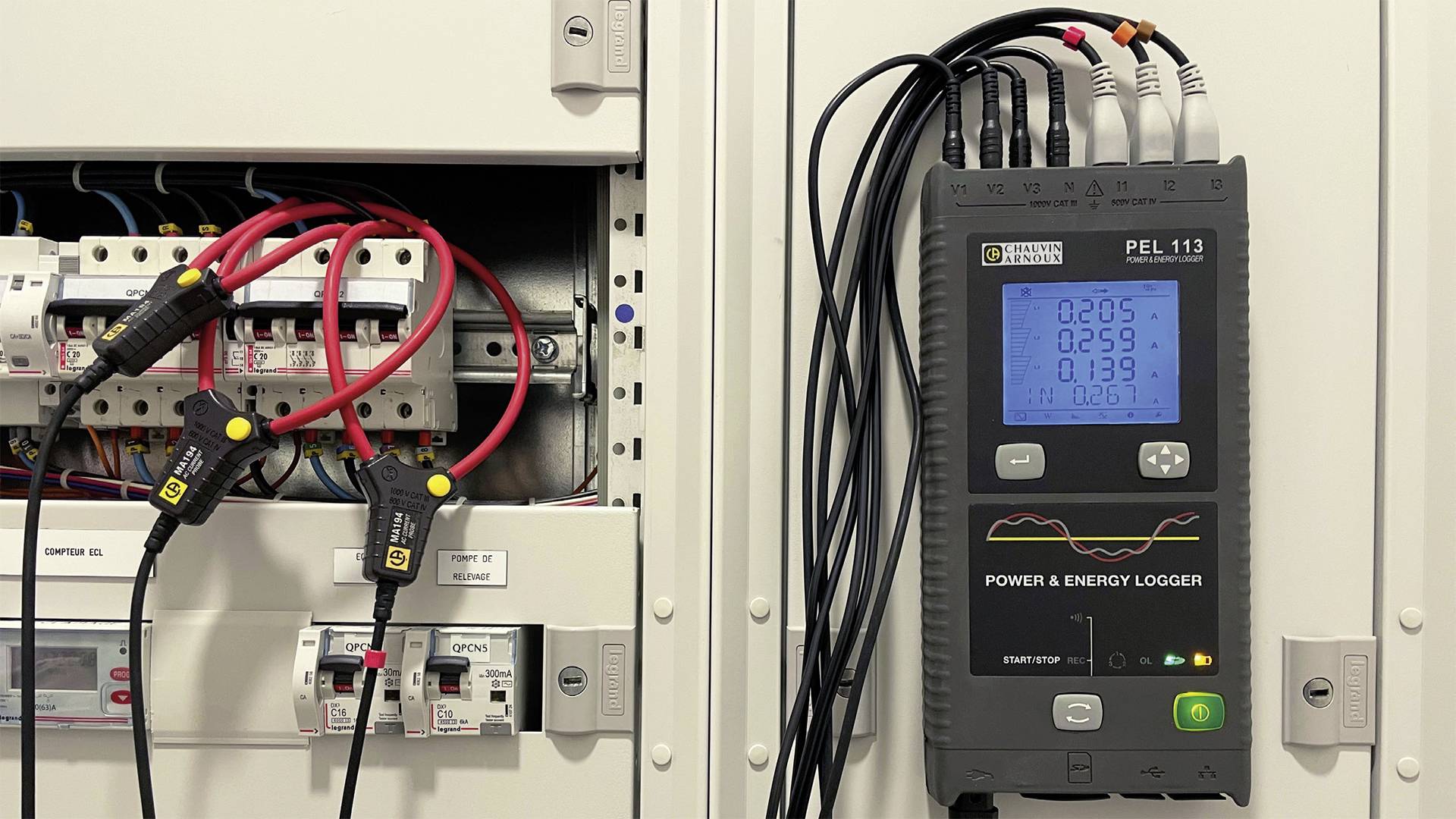

- Kompaktné, štíhle puzdro s magnetickým zadným dielom pre praktickú inštaláciu do rozvádzača
- Bezplatná aplikácia pre Android s funkciami analýzy motora: rýchlosť, účinnosť a krútiaci moment motora bez mechanických snímačov
Technické parametre
- Všeobecne

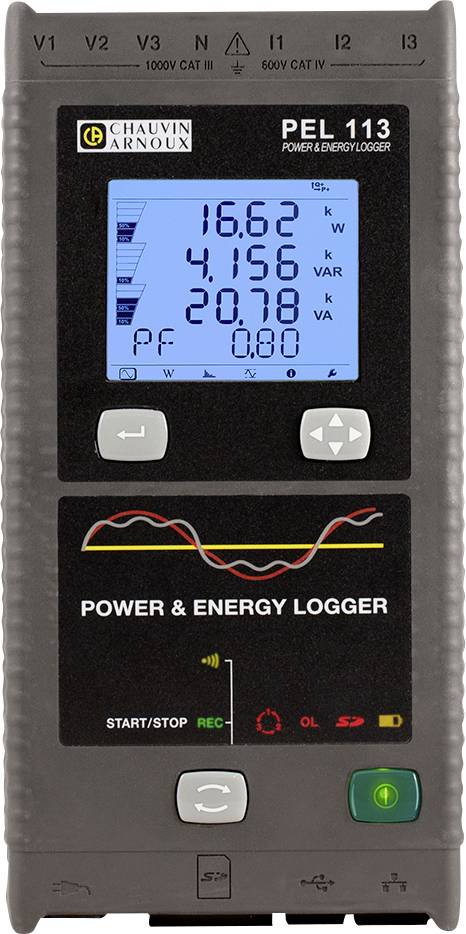

- Displej: So štvornásobným digitálnym displejom
- Typ systémov: Jednofázové, dvojfázové, trojfázové s nulovým vodičom alebo bez neho a iné špeciálne typy systémov
- Počet kanálov: 3 vstupy pre napätie, 3 vstupy pre prúd (vypočítaný neutrálny prúd)
- Merania
- Sieťová frekvencia: DC, 50 Hz, 60 Hz a 400 Hz
- Napätie (meracie rozsahy): 10,00 - 1 000 Vac / 100,00 - 1 000 V DC
- Prúd (v závislosti od prúdového transformátora) od 5 mAac do 10 kAac / 50 mAc do 5 kAc
- Vypočítané hodnoty
- Prevodové pomery: až 650 000 V / až 25 000 A
- Výkon: 10W až 10GW / 10var až 10Mvar / 10VA až 10GVA
- Energia: až 4 EWh / 4 EVAh / 4 Evarh (E = 10^18)
- Poloha fázy: cos φ, tan Φ, PF
- Harmonické: THD
- Ďalšie funkcie
- Poradie fáz: Áno
- Min/Max: Áno
- Alarm: Áno

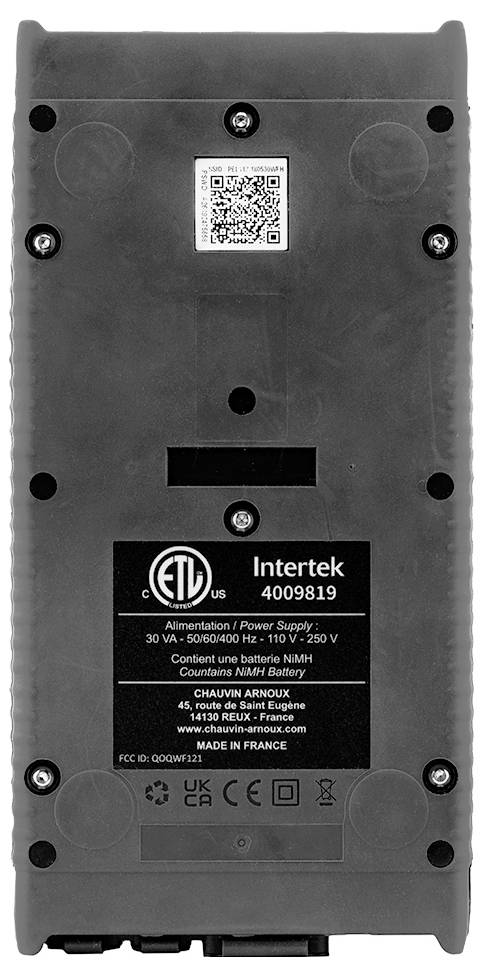

- Uchytenie pomocou magnetickej zadnej časti puzdra
- Záznam údajov
- Interval snímania / agregácia: 5 meraní/s / od 1 minúty do 60 minút
- Pamäť: SD karta, 8 GB (SD-HC karta do 32 GB)
- Rozsah prevádzkových teplôt: 0°C až +50°C
- Kategória výrobku
sieťový analyzátor
- Kategória merania
CAT III 1000 V
CAT IV 600 V
bez certifikátu
- Rozmer.
(d x š x v) 12.5 x 3.7 x 25.6 cm
- Hmotnosť
950 g
- Druh merania
3-fázové
- Vlastnosti
s funkciou záznamníka
Meranie energie
Analýza zaťaženia
Online meranie
- Šírka
3.7 cm
- V
25.6 cm
- Dĺžka
12.5 cm
- Rozhranie
USB
Wi-Fi
WLAN
Ethernet
- UKCA
Nie je relevantné
Na stiahnutie
Datasheet
Datasheet 3307918 Chauvin Arnoux PEL 113 sieťový analyzátor 3-fázové s funkciou záznamníka, Meranie energie, Analýza zaťaženia, Online mer
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3307918 Chauvin Arnoux PEL 113 sieťový analyzátor 3-fázové s funkciou záznamníka, Meranie energie, Analýza zaťaženia, Online mer
Záručné podmienky
Záručné podmienky 3307918 Chauvin Arnoux PEL 113 sieťový analyzátor 3-fázové s funkciou záznamníka, Meranie energie, Analýza zaťaženia, Online mer
Popis
PEL 113 meria a ukladá všetku energiu a energiu. Dá sa použiť všade tam, kde je energia:
• Generátory elektriny: obnoviteľné zdroje energie, tepelné elektrárne...
• Priemysel: kovopriemysel, sklársky priemysel, potravinársky priemysel.
• Obytné a prevádzkové budovy...
• Infraštruktúra a doprava
• Dátové centrá...
Oblasti použitia
• Energetické audity
• Elektrická diagnostika
• Priemyselná údržba
Jednoduchá a osvedčená ergonómia
• kompaktný as magnetickým krytom
• 3 napäťové a 3 prúdové vstupy
• Štvornásobný digitálny displej s osvetlením
• Sebestačnosť naprieč fázou
Merania RMS a DC
• AC a/alebo DC napätie do 1 000 V
• Prúdy do 10 kA AC, 5 kA DC (v závislosti od prúdového transformátora)
• Aktívny, jalový a zdanlivý výkon
• Aktívna, reaktívna a zdanlivá energia
• Základné a symetrické činné mocniny a činné mocniny asymetrií
• Merania a charakteristiky motora (cez aplikáciu pre Android)
Funkcie
• Rozdelenie strát energie
• Parametre fázy: cos φ, tan Φ, účinník PF
• Špičkový faktor
• Výpočet THD pre prúdy a napätia
• Merania jednosmerného prúdu, 50 Hz, 60 Hz a 400 Hz (doprava...)

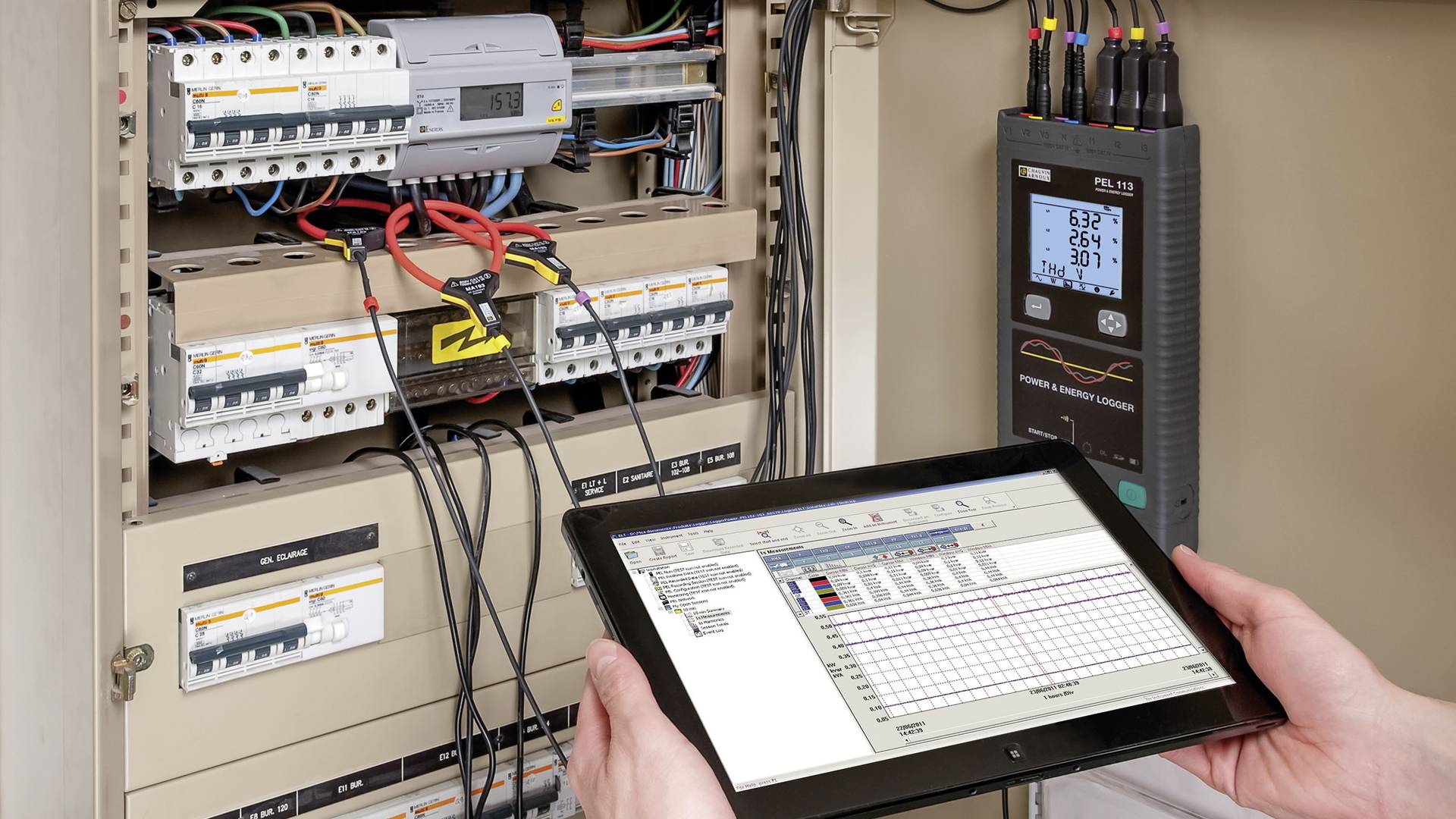

Softvér PEL Transfer
Softvér PEL Transfer ponúka nasledujúce možnosti:
• Konfigurácia vášho PEL
• Pred spustením nahrávania skontrolujte pripojenia
• Stiahnite si merania uložené v PEL
• Zobrazenie rôznych výsledkov meraní a analýz
Ďalšia výhoda: PEL Transfer prepočítava hodnotu vašej spotreby elektriny na eurá (8 tarifných zón).
Komunikácia v sieťach
PEL 110 má niekoľko možností prenosu:
- USB, najjednoduchšie riešenie pre použitie na mieste.
- Ethernet RJ45 alebo Wi-Fi (Server): Pripojte svoj PEL 11x k serveru na komunikáciu z akejkoľvek stanice v sieti pomocou softvéru PEL Transfer Software.
- Wi-Fi (prístupový bod):
• Vytvorte priame spojenie medzi PEL 11x a počítačom.
• Režim prístupového bodu (AP) podporuje až 5 klientov.
Tento text bol preložený strojovo.
• Generátory elektriny: obnoviteľné zdroje energie, tepelné elektrárne...
• Priemysel: kovopriemysel, sklársky priemysel, potravinársky priemysel.
• Obytné a prevádzkové budovy...
• Infraštruktúra a doprava
• Dátové centrá...
Oblasti použitia
• Energetické audity
• Elektrická diagnostika
• Priemyselná údržba
Jednoduchá a osvedčená ergonómia
• kompaktný as magnetickým krytom
• 3 napäťové a 3 prúdové vstupy
• Štvornásobný digitálny displej s osvetlením
• Sebestačnosť naprieč fázou
Merania RMS a DC
• AC a/alebo DC napätie do 1 000 V
• Prúdy do 10 kA AC, 5 kA DC (v závislosti od prúdového transformátora)
• Aktívny, jalový a zdanlivý výkon
• Aktívna, reaktívna a zdanlivá energia
• Základné a symetrické činné mocniny a činné mocniny asymetrií
• Merania a charakteristiky motora (cez aplikáciu pre Android)
Funkcie
• Rozdelenie strát energie
• Parametre fázy: cos φ, tan Φ, účinník PF
• Špičkový faktor
• Výpočet THD pre prúdy a napätia
• Merania jednosmerného prúdu, 50 Hz, 60 Hz a 400 Hz (doprava...)
Softvér PEL Transfer
Softvér PEL Transfer ponúka nasledujúce možnosti:
• Konfigurácia vášho PEL
• Pred spustením nahrávania skontrolujte pripojenia
• Stiahnite si merania uložené v PEL
• Zobrazenie rôznych výsledkov meraní a analýz
Ďalšia výhoda: PEL Transfer prepočítava hodnotu vašej spotreby elektriny na eurá (8 tarifných zón).
Komunikácia v sieťach
PEL 110 má niekoľko možností prenosu:
- USB, najjednoduchšie riešenie pre použitie na mieste.
- Ethernet RJ45 alebo Wi-Fi (Server): Pripojte svoj PEL 11x k serveru na komunikáciu z akejkoľvek stanice v sieti pomocou softvéru PEL Transfer Software.
- Wi-Fi (prístupový bod):
• Vytvorte priame spojenie medzi PEL 11x a počítačom.
• Režim prístupového bodu (AP) podporuje až 5 klientov.
Tento text bol preložený strojovo.

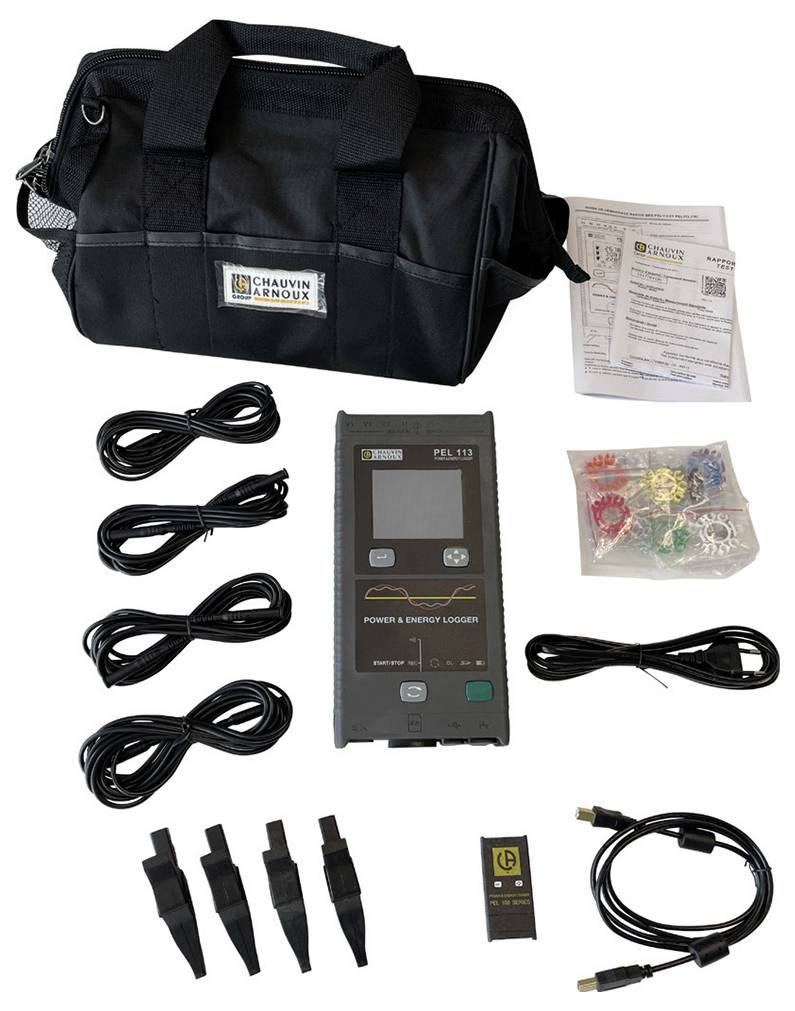

Rozsah dodávky
- 1 prepravná taška
- 4 vodiče na meranie napätia
- 4 krokosvorky
- 1 sada označovacích dielov
- 1 SD karta
- 1 SD/USB adaptér
- 1 kábel USB
- 1 napájací kábel
- 1 PC softvér (PEL Transfer) a používateľská príručka na stiahnutie z webovej stránky
- 1 sprievodca rýchlym spustením
