Chauvin Arnoux sieťový analyzátor 3-fázové vr. prúdových klieští, s funkciou záznamníka

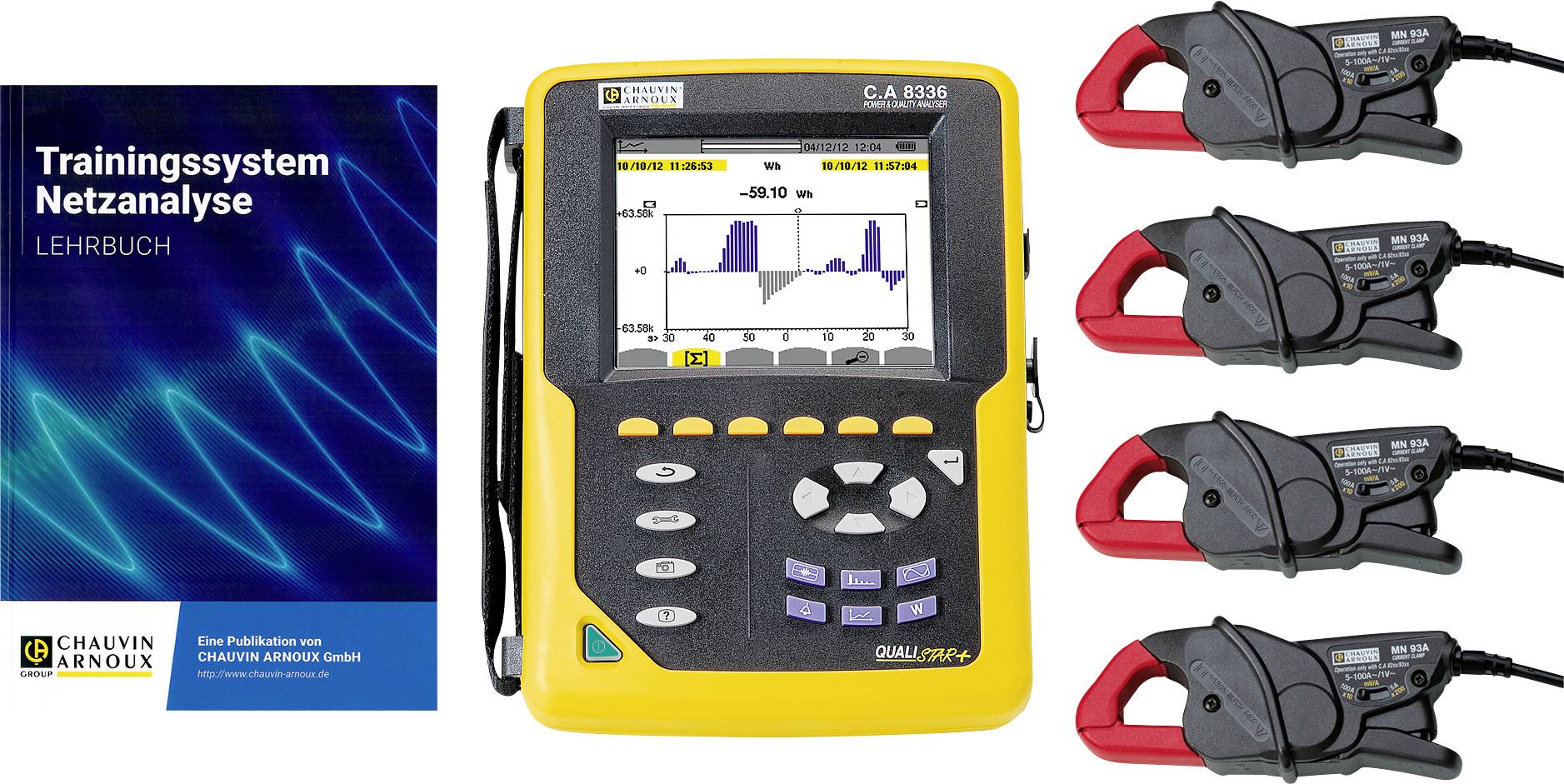

Tento vzdelávací balíček obsahuje sieťový analyzátor CA 8336, 4 zodpovedajúce prúdové transformátory MN93A a učebnicu: Tréningový systém sieťovej analýzy. Učebnica je určená učiteľom a študentom s cieľom zoznámiť ich s témou analýzy siete a získať základné znalosti o poruchách siete. Je vhodný ako úvod k téme a je výrazne zameraný na prax - obsahuje praktické experimenty s úlohami a riešeniami.

Viac informácií o sieťovom analyzátore CA 8336:

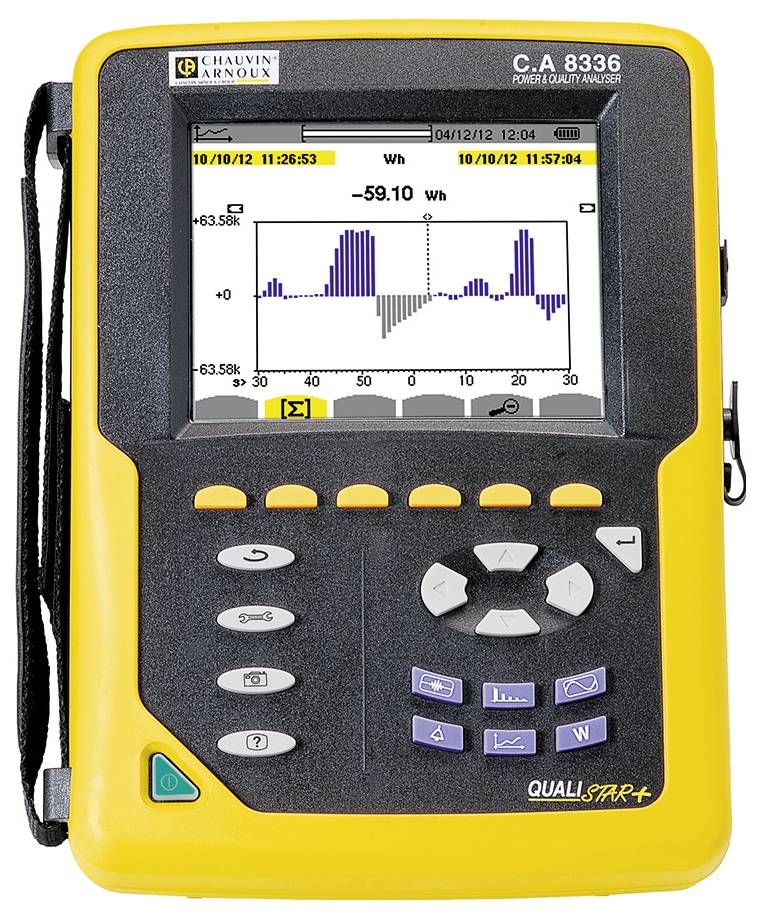

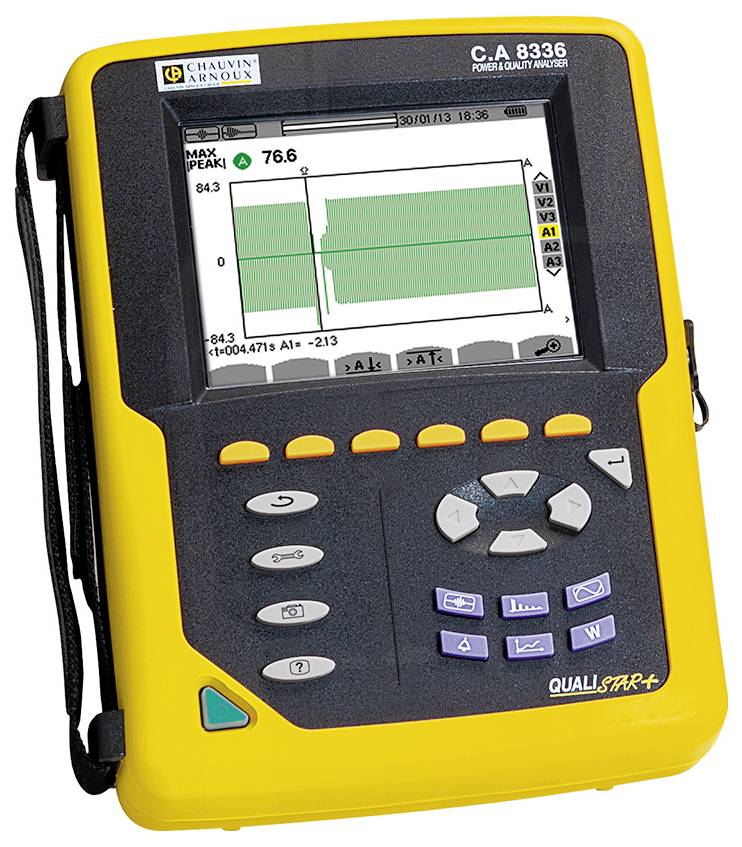

Qualistar + CA 8336 je obzvlášť vhodný pre služby údržby a testovania v priemyselných a komerčných systémoch. Poskytuje okamžitý obraz o najdôležitejších parametroch kvality siete. Vďaka svojim funkciám je tento analyzátor obzvlášť vhodný na údržbu a opravy. Je možné vytvoriť úplnú energetickú bilanciu systému.
CA 8336 má funkcie Inrush a TrueInrush na dimenzovanie elektrických systémov a zisťovanie chýb pri prepínaní.

Kompaktné a praktické zariadenie ponúka ďalšie výpočtové a prevádzkové funkcie. CA 8336 má každý 4 kanály na meranie napätia a 4 prúdy. S CA 8336 sú všetky parametre, prechody, alarmy a formy signálu zaznamenané a uložené súčasne.

Použité prúdové transformátory CA 8336 automaticky rozpozná, keď sú pripojené. Je možné pripojiť rôzne prúdové transformátory a nastavenie transformačných pomerov umožňuje priame odčítanie nameraných hodnôt.

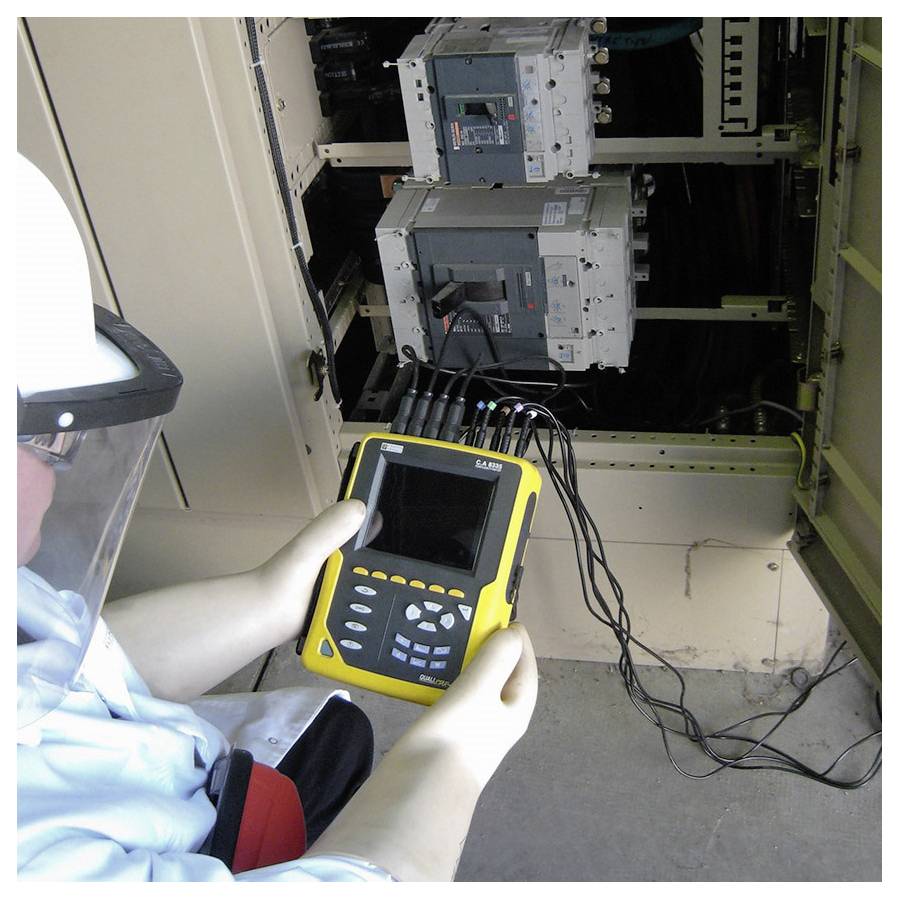

Zariadenie je navrhnuté na prácu na mieste:
Priamy prístup k najdôležitejším funkciám (nastavenia atď.)
Priamy prístup k funkciám merania (harmonické, blikanie atď.)
Vstupy napätia a prúdu s farebnými značkami
Výborne čitateľný, veľký farebný displej TFT
Sieťovo nezávislé 13 hodín

Vďaka množstvu funkcií je Qualistar + CA 8336 veľmi univerzálny. Môže byť použitý v systémoch kategórie CAT III do 1000 V a kategórie CAT IV do 600 V.

softwaru
Softvér PAT a softvér Dataview® sú k dispozícii ako štandard na spracovanie hodnôt nameraných pomocou zariadenia Qualistar. Umožňujú vykonávať nastavenia, prenos a spracovanie údajov, ako aj analýzu. S Dataview® je možné tiež vytvárať štandardné protokoly o testoch pre charakteristiky kvality napätia.

Špeciálne príslušenstvo
S meracím káblom ESSAILEC je možné vykonávať testy na meračoch, vstavaných ochranných relé alebo na sekundárnych obvodoch transformátorov napätia alebo prúdu bez narušenia alebo prerušenia napájania.

Navíjací box
Tento praktický zvinovací box na kábel má prídržný magnet a upevňovací systém MultiFIX. Užívateľ môže do odnímateľnej skrinky navinúť meracie vedenia s banánkovými zástrčkami na meranie napätia alebo káble MiniFlex® MA193-250 na meranie prúdu a podľa potreby ich odvinúť na dĺžku - meracie vedenia budú tak vždy upratané.

Napájací adaptér PA31ER
Vďaka tomu môže byť Qualistar + priamo napájaný sieťovým fázovým vodičom s napätím 100 V až 1 000 V, striedavým alebo jednosmerným prúdom. Je zapojený do napäťových vstupov a má nasledujúce technické údaje: IP53, IEC 61010 CAT III 1000 V / CAT IV 600 V.

Všetky Qualistar + sú vybavené sadou farebných krúžkov a pier pre jednoduchšiu identifikáciu meracích liniek a vstupov a pre farebné kódovanie podľa národných predpisov.
Veľký výber prúdových transformátorov pre prúdy od 5 mA do 10 kA

Tento text bol preložený strojovo.
