čidlo s analógovou hodnotou 24, 24 V/AC, V/DC (max) Metz Connect 110730 1 ks

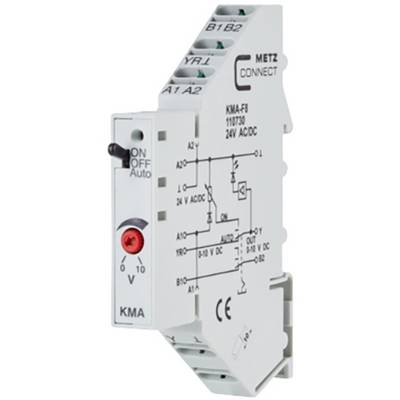

Elektronický modul od METZ CONNECT, model KMA-FB, 24V AC/DC. Na obrázku sú viditeľné viaceré elektrické prípojky a prepínač.

Biely elektrický modul DIN-lišty s označením KMA s terminámi B1 B2, YR L a A1 A2; predný spínač označený OFF a Auto a červený regulačný kotúč so stupnicou 0 až 10.

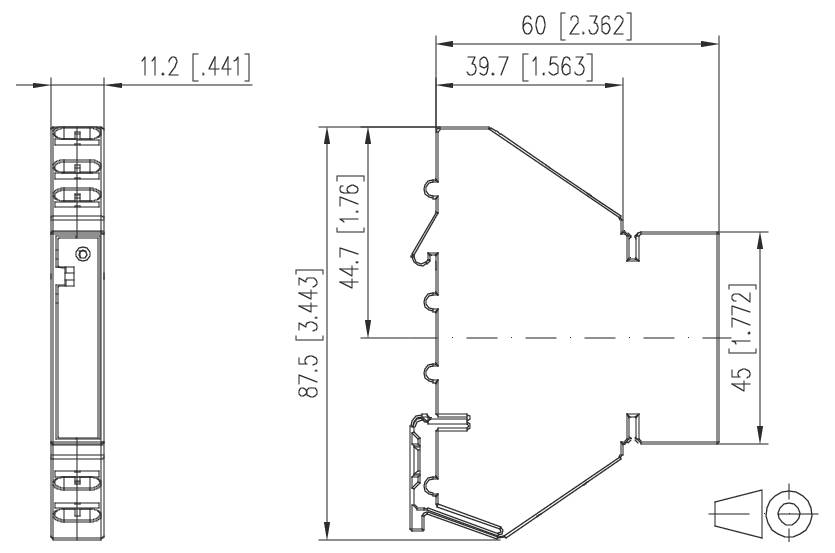

Technický výkres s rozmermi malého elektronického modulu s pohľadom zboku a spredu s rozmermi v milimetroch a palcoch.

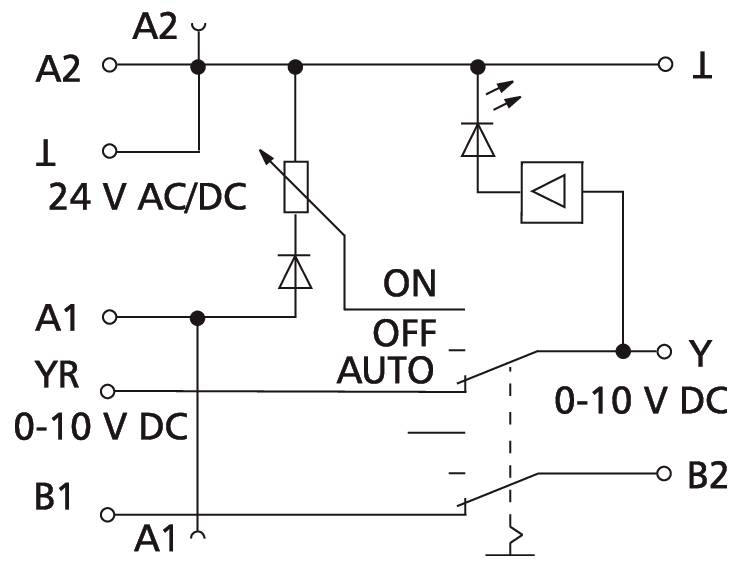

Schéma zapojenia pre 24 V AC/DC riadiaci modul s napájaním A1/A2, výstupom Y 0-10 V DC, svorkami B1/B2 a voličom ON/VYPNUTÉ/AUTO.

čidlo s analógovou hodnotou 24, 24 V/AC, V/DC (max) Metz Connect 110730 1 ks-4

1/5

Kategória výrobku

čidlo s analógovou hodnotou

Prevádzkové napätie max.

24 V/AC

24 V/DC

Typ

110730

Prevádzkové napätie

24 V/AC

24 V/DC

Prevádzkové napätie

24, 24 V/AC, V/DC (max)

Datasheety: (PDF)

Doručenie: Po 5. 10.

37 Ks

Počet

Celkom (21,94 € / kus)

24,16 €

-9 %

21,94 €

bez DPH.

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Analógový kódovač KMA-F8

Hlavné benefity

technológia rozhrania
modul rozhrania
analógový kódovač
nastavovač požadovanej hodnoty
špecifikácia manipulovanej premennej
polohy ventilov
Nastavte miešacie klapky
manuálna operácia
spojovací modul
BTR relé
BTR Netcom

Technické parametre

Kategória výrobku: čidlo s analógovou hodnotou

Typ: 110730

Prevádzkové napätie: 24 V/AC
24 V/DC

Prevádzkové napätie max.: 24 V/AC
24 V/DC

Prevádzkové napätie: 24, 24 V/AC, V/DC (max)

Pripojenie: pružinová svorka

: IP40

Min. teplota: -5 °C

Max. teplota: +55 °C

Šírka: 11.20 mm

V: 87.50 mm

Hĺbka: 60 mm

Rozmer.: (d x š x v) 11.7 cm x 11.20 mm x 87.50 mm

Obsah: 1 ks

Hmotnosť: 43 g

Farba: sivá

Dĺžka: 11.7 cm

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 2860517 čidlo s analógovou hodnotou 24, 24 V/AC, V/DC (max) Metz Connect 110730 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2860517 čidlo s analógovou hodnotou 24, 24 V/AC, V/DC (max) Metz Connect 110730 1 ks

Informácie

Informácie 2860517 čidlo s analógovou hodnotou 24, 24 V/AC, V/DC (max) Metz Connect 110730 1 ks

Popis

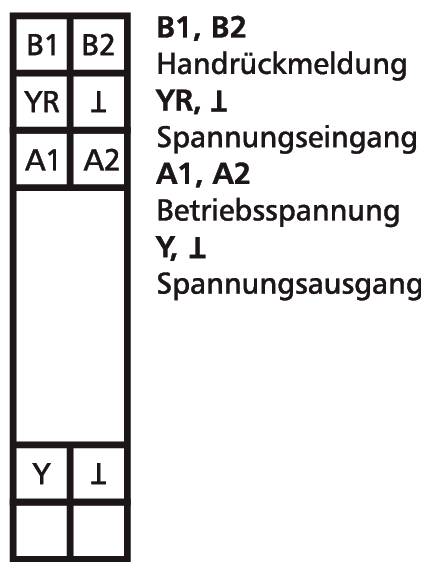

Analógový enkodér sa používa na manuálne nastavenie ovládaných premenných, napr. B. pre zmiešavacie klapky, polohy ventilov, hodnoty teplôt a pod. Modul je možné ovládať dvoma prevádzkovými režimami, ktoré sa nastavujú pomocou trojstupňového spínača (ON, OFF, AUTO) na prednej strane. Poloha spínača je spätne hlásená cez externé ovládacie kontaktné svorky B1 a B2. Poloha prepínača ON: Ovládanú veličinu je možné nastaviť potenciometrom na prednej strane. Výstupný signál 0 až 10 V je k dispozícii na svorke Y. Poloha prepínača AUTO: Ovládaná veličina je bez zmeny prepojená na výstup ovládanej veličiny Y cez svorku YR Pripojenie s pružinovými svorkami (push-in), nastavovač požadovanej hodnoty, úroveň manuálneho ovládania so spätnou väzbou, jas LED úmerný ovládanej hodnote premenlivý.
