čidlo s analógovou hodnotou Metz Connect 110660 110660, 24 V DC/AC, 1 ks

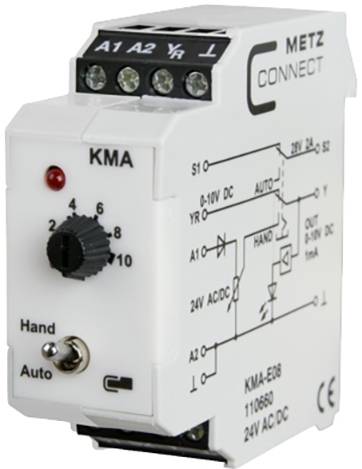

'Biely elektronický modul od METZ CONNECT s otočným ovládačom, prepínačom pre ručný/automatický chod a pripojovacími svorkami.'

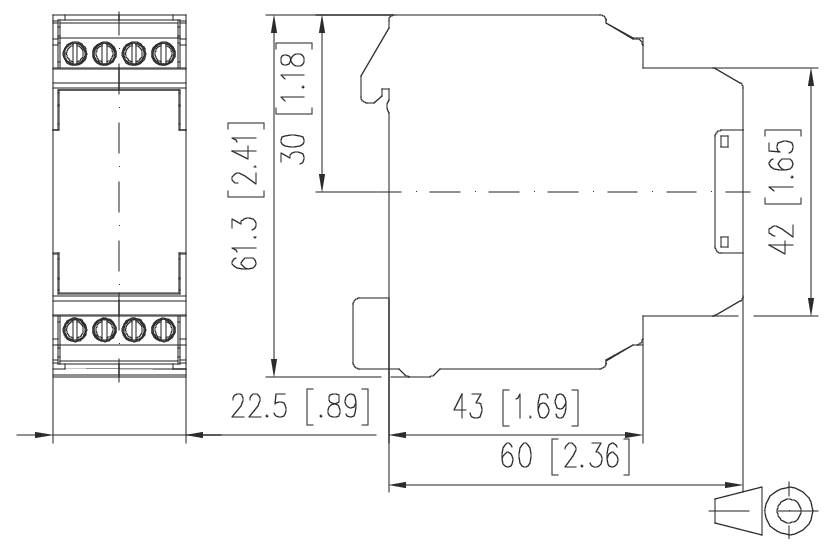

Technický výkres elektrického zariadenia zobrazujúci predný a bočný pohľad s rozmermi v milimetroch a palcoch.

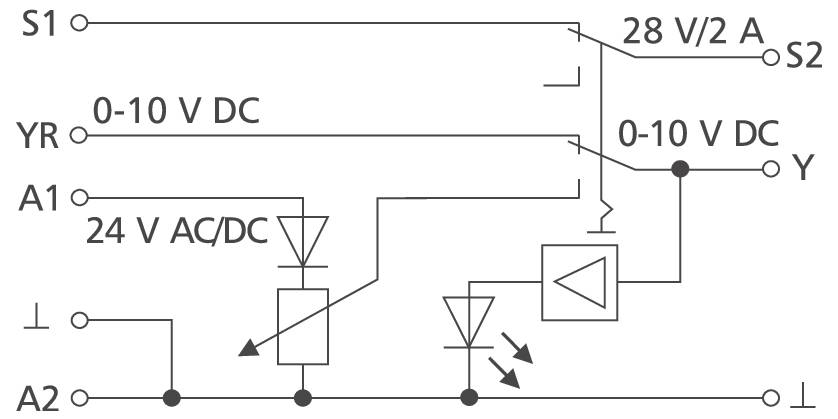

Schéma zapojenia senzora/relé s svorkami S1, S2, YR, Y, A1 a A2, zobrazujúca pripojenia 28 V/2 A a 0-10 V DC.

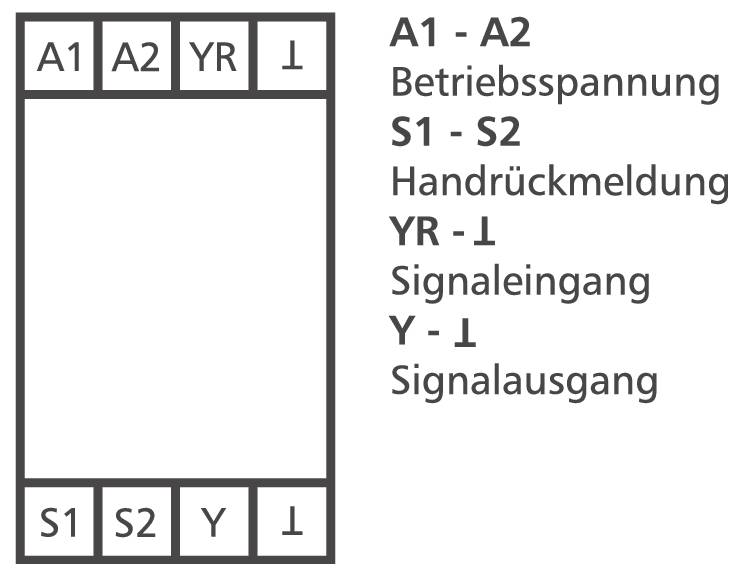

Schéma zapojenia relé s svorkami A1, A2, YR, I, S1, S2, Y a I; vpravo sú vysvetlené funkcie prevádzkovacích a signálnych prípojov.

1/4

Kategória výrobku

čidlo s analógovou hodnotou

Funkcia

AUTO prevádzka

Prevádzkové napätie max.

24 V/AC

24 V/DC

Spínacie napätie (max.)

24 V DC/AC

Typ

110660

Datasheety: (PDF)

Okamžité doručenie: Pi 2. 10.

23 Ks

Počet

Celkom (26,01 € / kus)

28,33 €

-8 %

26,01 €

bez DPH.

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Analógový kódovač KMA-E08

Hlavné benefity

technológia rozhrania
modul rozhrania
analógový kódovač
nastavovač požadovanej hodnoty
špecifikácia manipulovanej premennej
polohy ventilov
Nastavte miešacie klapky
manuálna operácia
spojovací modul
BTR Netcom

Technické parametre

Kategória výrobku: čidlo s analógovou hodnotou

Typ: 110660

Funkcia: AUTO prevádzka

Vlastnosti: so spínačom

Prevádzkové napätie: 24 V/AC
24 V/DC

Prevádzkové napätie max.: 24 V/AC
24 V/DC

Prevádzkové napätie: 24, 24 V/AC, V/DC (max)

Spínacie napätie (max.): 24 V DC/AC

Pripojenie: skrutková svorka

: IP40

Min. teplota: -10 °C

Max. teplota: +50 °C

Šírka: 22.50 mm

V: 61.30 mm

Hĺbka: 60 mm

Rozmer.: (š x v x h) 22.50 x 61.30 x 60 mm

Obsah: 1 ks

Hmotnosť: 70 g

Farba: sivá

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 2860520 čidlo s analógovou hodnotou Metz Connect 110660 110660, 24 V DC/AC, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2860520 čidlo s analógovou hodnotou Metz Connect 110660 110660, 24 V DC/AC, 1 ks

Informácie

Informácie 2860520 čidlo s analógovou hodnotou Metz Connect 110660 110660, 24 V DC/AC, 1 ks

Popis

Analógový snímač slúži ako snímač riadiacich hodnôt na manuálne zadávanie riadiacich hodnôt, napr. B. zmiešavacie klapky, polohy ventilov, hodnoty teplôt a pod. Modul je možné ovládať dvoma prevádzkovými režimami, ktoré je možné prepínať pomocou integrovaného dvojstupňového spínača (MANUAL, AUTO). Poloha spínača je spätne hlásená cez svorky externého riadiaceho kontaktu S1 a S2. Poloha HAND prepínača: Ovládanú veličinu je možné nastaviť pomocou potenciometra na prednej strane. Výstupný signál 0... 10 V je k dispozícii na svorke Y. Poloha prepínača AUTO: Ovládaná veličina sa bez zmeny prepína na výstup ovládanej veličiny Y cez svorku YR Nastavovanie požadovanej hodnoty, úroveň manuálneho ovládania so spätnou väzbou, jas LED úmerný ovládanej veličine.
