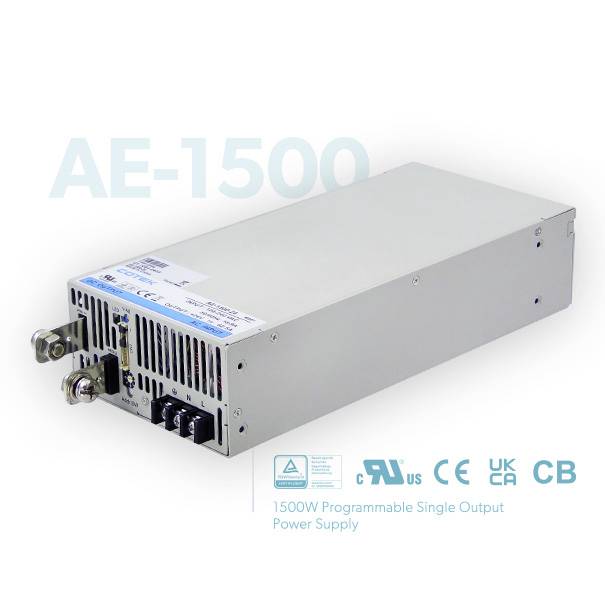

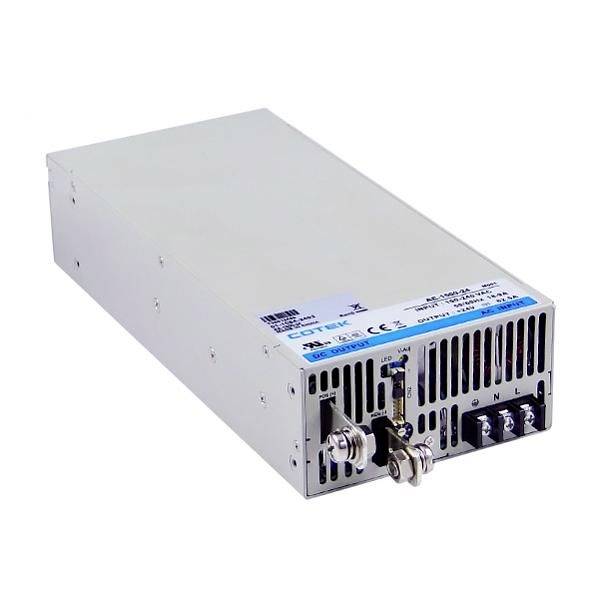

Cotek AE 1500-30 OringFET spínaný zdroj 30 V/DC 50 A 1500 W
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
11 Ks
Počet
Celkom (835,00 € / kus)
€
Hlavné benefity
Napájací zdroj Cotek AE 1500-30 OringFET Dehner Elektronik GmbH
- Vstupné napätie: 90-264VAC, 127-370VDC
- Výstupné napätie: 0 až 105% nastaviteľné
- Výkon: max 1500 wattov
- Paralelná prevádzka až 8 zariadení
- Ovládateľné cez RS232 / RS485 (prídavná doska)
- Signál napájania OK
- Diaľkové zapnutie/vypnutie
- Remote Sense
- Ochrana pred prepätím
- ochrana pred preťažením
- Ochrana proti prehriatiu
Technické parametre
- Kategória výrobku
spínaný zdroj
- Vstupné napätie (max.)
264 V/AC
370 V/DC
- Výstupný prúd (max.)
50 A
- Výstupný prúd (max.) - zaokrúhlený
50 A
- Vstupné napätie (min.)
90 V/AC
127 V/DC
- Rozmer.
(d x š x v) 280 x 127 x 64 mm
- Výstupné napätie (max.)
30 V/DC

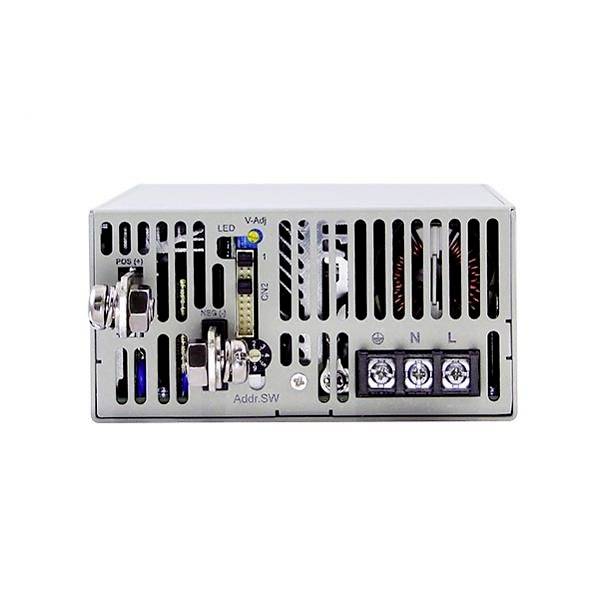

- Pripojenie
skrutková svorka
1500 W
- Konštrukčné tvar
uzavretý
- Teplota prevádzky (max.)
60 °C
- Pracovná teplota (min.)
-25 °C
- Hmotnosť
2.6 kg
- Vlastnosti napájacích adaptérov
nastaviteľný výstupní hrd
regulovateľné výstupné napätie
- Typ
Spínací sieťový diel
- Šírka
127 mm
- V
64 mm
- Dĺžka
280 mm
- Typ
AE 1500-30 OringFET
- MTBF
90.700 h
- Výstupný prúd (min.)
0 A
- Výstupné napätie (min.)
12 V/DC
- PFC
áno
- Max. teplota
85 °C
- Min. teplota
-40 °C
Na stiahnutie
Datasheet
Datasheet 3192762 Cotek AE 1500-30 OringFET spínaný zdroj 30 V/DC 50 A 1500 W
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3192762 Cotek AE 1500-30 OringFET spínaný zdroj 30 V/DC 50 A 1500 W
Prehlásenie o zhode
Prehlásenie o zhode 3192762 Cotek AE 1500-30 OringFET spínaný zdroj 30 V/DC 50 A 1500 W
Záručné podmienky
Záručné podmienky 3192762 Cotek AE 1500-30 OringFET spínaný zdroj 30 V/DC 50 A 1500 W
Popis
Výhody série Cotek AE-1500 sú:

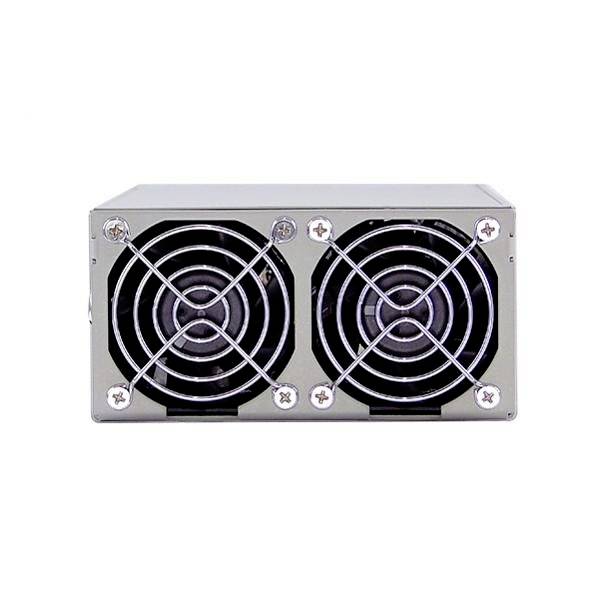

- Extrémne kompaktný dizajn s integrovanými ventilátormi.
- Široký rozsah vstupného napätia 90-264 VAC, 127-370 VDC
- Varianty: 12V, 15V, 24V, 30V, 36V, 48V a 60V
- Obmedzenie prúdu
- Výstupné napätie je možné regulovať v rozsahu 0% - 105%.
- Výstupný prúd je možné regulovať v rozsahu 0% - 105%.
- Jednotlivé zariadenia cez prídavnú dosku CT-201 (RS232) alebo CT-551 (RS485)
- Paralelná prevádzka (ovládanie až 8 zariadení cez prídavnú dosku CT-251 pre master, ako aj jeden CT-551 pre každý slave)
- Sériová prevádzka do max 500VDC (ovládanie až 8 zariadení cez prídavnú dosku CT-204)
- Nastavené a aktuálne hodnoty zariadenia je možné čítať/monitorovať: napätie, prúd, teplota
- Čítanie stavových príznakov.
- voliteľné pomocné napätie: +5V / 0,5A alebo +9V / 0,3A
- Signál napájania je v poriadku
- Diaľkové zapnutie/vypnutie
- Diaľkový zmysel
- Ochrana: Ochrana proti prepätiu (OVP), Ochrana proti preťaženiu (OLP), Ochrana proti prehriatiu (OTP), Porucha ventilátora
- Aplikácie napr.: nabíjacia technika, motory, laserová technika, úprava vody, priemyselné vykurovacie pece atď. - všade tam, kde sú potrebné premenlivé napätia a prúdy.
Jednoduché ovládanie pomocou potenciometra (prídavná doska EasyAdjust3000) alebo ovládacieho napätia
Komunikácia/ovládanie cez I²C (komunikačný protokol na požiadanie)
RS232 / RS485 (cez prídavné dosky série CT)
Číslo výrobku Conrad 1991949 Riadiaca doska pre jednotku AE/AEK CT-201 RS232 až 1SMPS
Conrad číslo výrobku 1991943 Riadiaca doska pre jednotku AE/AEK CT-204 RS232 až 4SMPS
Číslo výrobku Conrad 1991953 Riadiaca doska pre jednotku AE/AEK CT-251 RS232 & RS485 až 1SMPS
Číslo výrobku Conrad 1991946 Riadiaca doska pre jednotku AE/AEK CT-551 RS485 x 2 až 1SMPS
Conrad číslo položky 1991948 Controller Cotek-UI-Adjustment Poti EasyAdjust3000 pre AE/AEK (LV)
Tento text bol preložený strojovo.
- Extrémne kompaktný dizajn s integrovanými ventilátormi.
- Široký rozsah vstupného napätia 90-264 VAC, 127-370 VDC
- Varianty: 12V, 15V, 24V, 30V, 36V, 48V a 60V
- Obmedzenie prúdu
- Výstupné napätie je možné regulovať v rozsahu 0% - 105%.
- Výstupný prúd je možné regulovať v rozsahu 0% - 105%.
- Jednotlivé zariadenia cez prídavnú dosku CT-201 (RS232) alebo CT-551 (RS485)
- Paralelná prevádzka (ovládanie až 8 zariadení cez prídavnú dosku CT-251 pre master, ako aj jeden CT-551 pre každý slave)
- Sériová prevádzka do max 500VDC (ovládanie až 8 zariadení cez prídavnú dosku CT-204)
- Nastavené a aktuálne hodnoty zariadenia je možné čítať/monitorovať: napätie, prúd, teplota
- Čítanie stavových príznakov.
- voliteľné pomocné napätie: +5V / 0,5A alebo +9V / 0,3A
- Signál napájania je v poriadku
- Diaľkové zapnutie/vypnutie
- Diaľkový zmysel
- Ochrana: Ochrana proti prepätiu (OVP), Ochrana proti preťaženiu (OLP), Ochrana proti prehriatiu (OTP), Porucha ventilátora
- Aplikácie napr.: nabíjacia technika, motory, laserová technika, úprava vody, priemyselné vykurovacie pece atď. - všade tam, kde sú potrebné premenlivé napätia a prúdy.
Jednoduché ovládanie pomocou potenciometra (prídavná doska EasyAdjust3000) alebo ovládacieho napätia
Komunikácia/ovládanie cez I²C (komunikačný protokol na požiadanie)
RS232 / RS485 (cez prídavné dosky série CT)
Číslo výrobku Conrad 1991949 Riadiaca doska pre jednotku AE/AEK CT-201 RS232 až 1SMPS
Conrad číslo výrobku 1991943 Riadiaca doska pre jednotku AE/AEK CT-204 RS232 až 4SMPS
Číslo výrobku Conrad 1991953 Riadiaca doska pre jednotku AE/AEK CT-251 RS232 & RS485 až 1SMPS
Číslo výrobku Conrad 1991946 Riadiaca doska pre jednotku AE/AEK CT-551 RS485 x 2 až 1SMPS
Conrad číslo položky 1991948 Controller Cotek-UI-Adjustment Poti EasyAdjust3000 pre AE/AEK (LV)
Tento text bol preložený strojovo.
Rozsah dodávky
- návod na použitie.
