Counttec ESCT-T24 merací prúdový transformátor Primárny prúd 300 A Sekundárny prúd 5 A Ø priechodky vodiče:25 mm zaklapo | Conrad Electronic

Prúdový transformátor s rozdeleným jadrovým plášťom, modelové číslo na štítku: S21-EC-TS/24-300 A, menovitý prúd: 300 A, záťaž: 2,5 VA.

Prúdový transformátor s rozdeleným jadrovým plášťom, modelové číslo na štítku: S21-EC-TS/24-300 A, menovitý prúd: 300 A, záťaž: 2,5 VA.

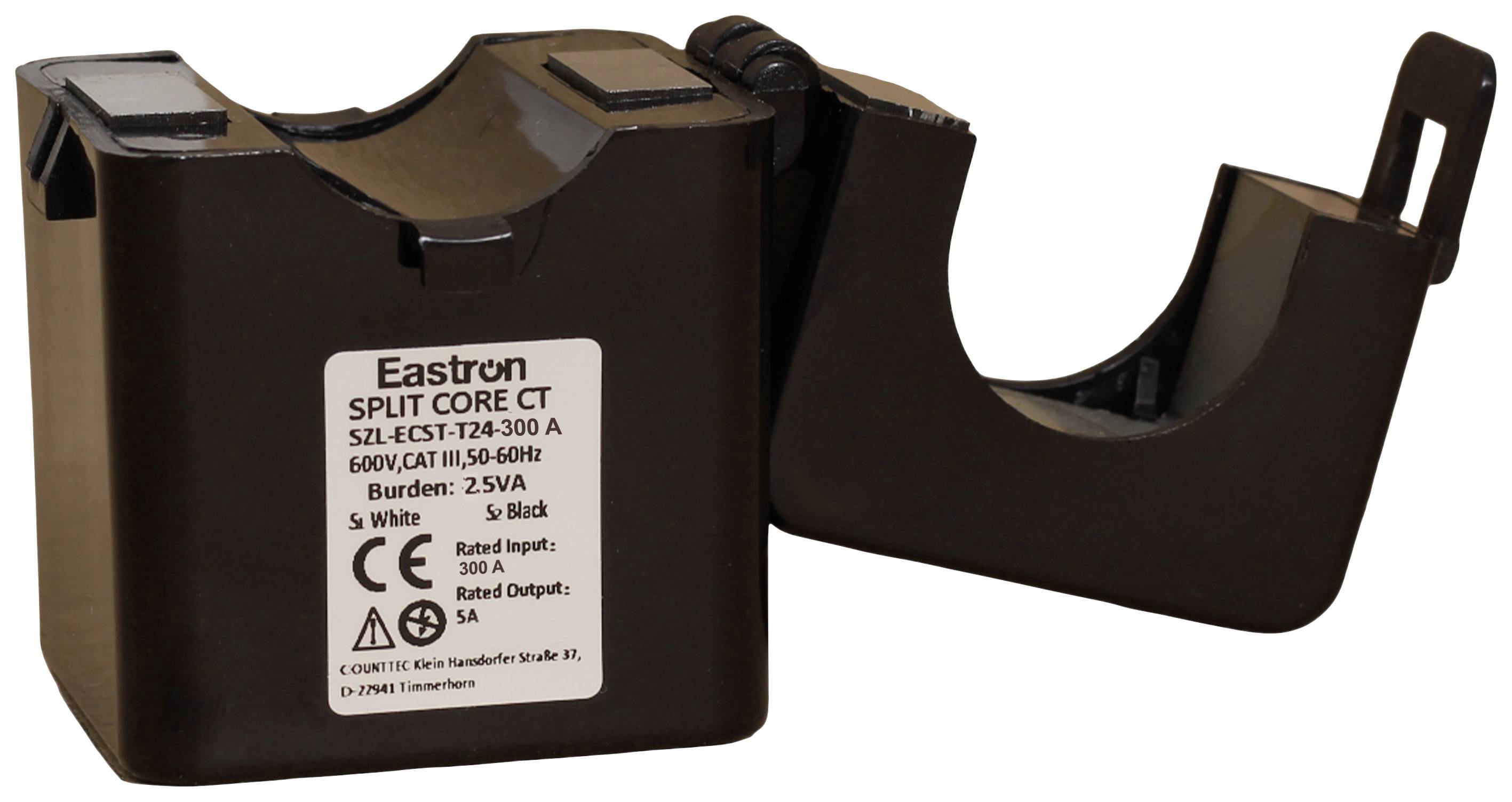

Otvorený prúdový transformátor s plastovým krytom. Na boku je napísané 'Eastron Split Core CT, 600V, 300A, certifikované CE'.

1/2

Counttec

Datasheety: (PDF)

Deutsch (Deutschland)

Doručenie: Št 10. 9.

4 Ks

Počet

Ks

Celkom (55,28 € / kus)

55,28 €

bez DPH.

Už len 4 Ks skladom!

Nahlásiť právny incident

Hlavné benefity

Nízkonapäťový skladací menič 300/5A

300A prevodník na použitie s meračom prevodníkov
Jednoduchá inštalácia bez prerušenia obvodu
Kompaktný dizajn, zodpovedajúci typu
Použiteľné pre obojsmerné merania
Tento text bol preložený strojovo.

Technické parametre

Frekvenčný rozsah 50/-60Hz
Fázový uhol: Menej ako 2 stupne pri 50 % menovitého prúdu
Izolačné napätie: 600V/AC
Maximálne primárne napätie: 5000 V AC (izolované vedenie)
Dielektrická pevnosť: 2,5 KV / 1 mA / 1 min
Prevádzková teplota: -15ºC až 60ºC
vlhkosť:< 85 %
Materiál puzdra: PC/UL94-V0
Cievka: PBT
Jadro: Permalloy
Vnútorná štruktúra: epoxid

Kategória výrobku: merací prúdový transformátor

Druh upevnenie: zaklapovacie montáž

Primárny prúd: 300 A

Sekundárny prúd: 5 A

Ø priechodky vodiče: 25 mm

Trieda presnosti: ±1% od 20% do 120% vstupu

Typ: ESCT-T24

Hmotnosť: 250 g

Druhotný výstupný prúd: 5 A
