Crydom polovodičové relé SPFE240D25 25 A Spínacie napätie (max.): 280 V/AC spínanie pri nulovom napätí 1 ks

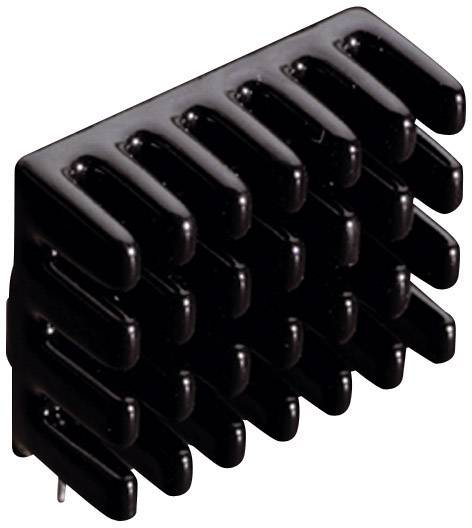

Čierny chladič s viacerými paralelne usporiadanými rebrami na odvod tepla, používaný v elektronických zariadeniach.

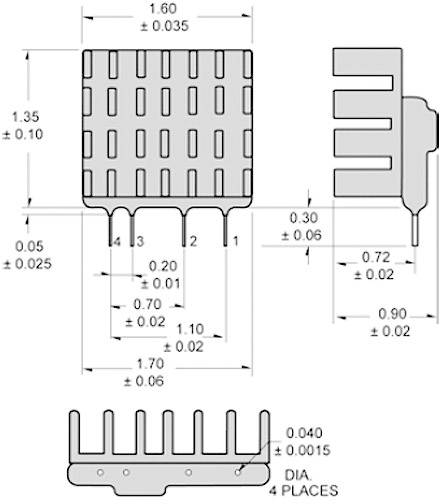

Technický výkres elektronickej súčiastky s rozmermi a toleranciami. Zobrazuje predný, bočný a spodný pohľad.

1/2

Druh obalu

Piece

Kategória výrobku

polovodičové relé

Riadiace napätie (min.)

15 V/DC

Riadiace napätie (max.)

32 V/DC

Spínacie napätie (max.)

280 V/AC

Datasheety: (PDF)

Okamžité doručenie: Po 5. 10.

28 Ks (Posledné kusy skladom)

Počet

Celkom (18,69 € / kus)

18,69 €

bez DPH.

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Sila napätia: (Vstup - Výstup) 2500 V/AC
25 mA

Druh obalu: Piece

Kategória výrobku: polovodičové relé

Typ: SPFE240D25

Typ spínanie: spínanie pri nulovom napätí

Riadiace napätie (min.): 15 V/DC

Riadiace napätie (max.): 32 V/DC

Rozsah riadiaceho napätia: 15 - 32 V/DC

Spínacie napätie (min.): 12 V/AC

Spínacie napätie (max.): 280 V/AC

Zaťažovací prúd: 25 A

Výstupné napätie (max.): 280 V/AC

Výstupný prúd (max.): 25 A

Min. teplota: -30 °C

Max. teplota: +80 °C

Šírka: 34.3 mm

V: 22.9 mm

Dĺžka: 43.1 mm

Konštantný prúd (max.): 25 A

Obsah: 1 ks

Prevádzková teplota: -40 až +100 °C

Na stiahnutie

Datasheet

Datasheet 505112 Crydom polovodičové relé SPFE240D25 25 A Spínacie napätie (max.): 280 V/AC spínanie pri nulovom napätí 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 505112 Crydom polovodičové relé SPFE240D25 25 A Spínacie napätie (max.): 280 V/AC spínanie pri nulovom napätí 1 ks

Popis

Séria SPF "PowerFin" poskytuje vysokú spínaciu kapacitu v kryte SIP. Integrovaný chladič môže prepínať 25 A (nútené chladenie) alebo 10 A (konvekčné chladenie). Ďalšou výhodou je malý zvodový prúd vo vypnutom stave a vysoký nárazový prúd. Opticky oddelený výstup SCR pre vysoké spínacie zaťaženie v priemyselných aplikáciách.

Tento text bol preložený strojovo.
