Datasensing Výška ochranného poľa 1200 mm Bezpečnostná svetelná clona so snímaním dát Bezpečnostná trieda: 3 Počet lúčov

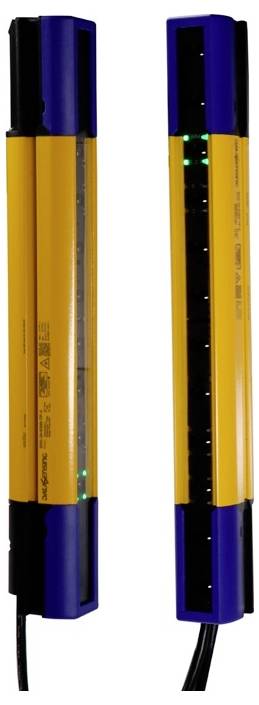

Dva žlto-modré priemyselné svetelné senzory alebo skenery stojace vzpriamene, každý s kábľom na spodnej časti a svietiacimi zelenými indikátorovými svetlami.

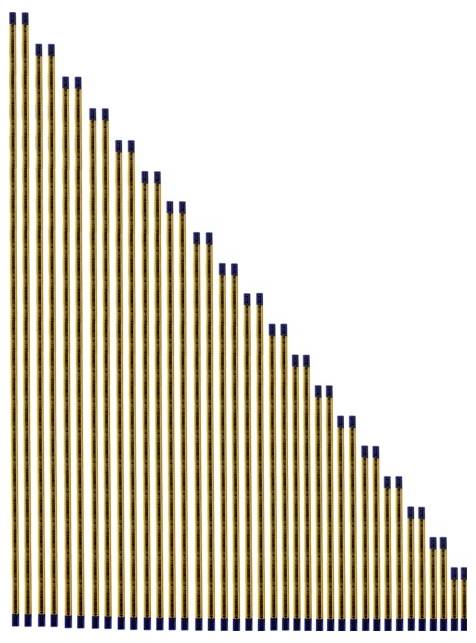

Rad zápaliek usporiadaných v zostupujúcom schodisku, tvoriacich diagonálny sklon od ľavého horného rohu k pravému dolnému rohu.

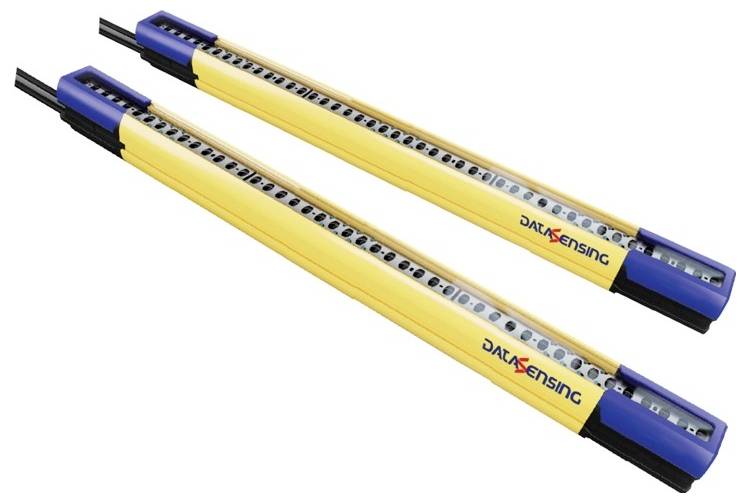

Dva žlté priemyselné snímače so modrými koncami, zobrazené diagonálne na bielom pozadí, spojené čiernymi kábľami.

1/3

Kategória výrobku

bezpečnostná svetelná závora

Dĺžka

35 mm

1374 mm

Typ

SH4

Vyhotovenie (senzory)

prijímač

vysielač

Datasheety: (PDF)

Doručenie: Po 14. 9.

Počet

Celkom (1 166,67 € / kus)

1 166,67 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Hlavné benefity

Bezpečnostná svetelná clona so snímaním dát

Pokročilý model s integrovaným laserovým ukazovátkom
4-lúčová ochrana karosérie
Flexibilná konfigurácia Wi-Fi cez aplikáciu SH4 DESIGNER

Dodatočné informácie:

Technické parametre

Materiál krytu: Lakovaný hliník (žltá RAL 1003)
Materiál koncového uzáveru: PBT
Materiál čelného skla: číry polykarbonát MAKROLON AR 7099
Hmotnosť: 1,4 kg/m (jeden pól, bez obalu)

Kategória výrobku: bezpečnostná svetelná závora

Typ: SH4

Vyhotovenie (senzory): prijímač
vysielač

Oblasť použitia: ochrana osôb

Prevádzkové napätie: 24 V/DC

Min. prevádzkové napätie: 19.2 V/DC

Prevádzkové napätie max.: 28.8 V/DC

Prevádzkové napätie: 19.2 - 28.8 V/DC

Reakčná doba: 15 ms

Spínacie napätie (max.): 24 V/DC

Spínací prúd (max.): 500 mA

Pripojenie: M12, 12 pinový
M12, 5-pólová

Typ vysielača: infračervená LED dióda

Vlnová dĺžka: 850 nm

Dosah (min.): 0.5 m

Dosah (max.): 70 m

Výstupy: 2 x PNP

Výstupný signál (min.): 0 V

Výstupný signál (max.): 24 V

Výstupný prúd: 500 mA

Certifikácia (senzory): DE
cULus
TÜV

Úroveň výkonu: PL e

Safety Integrity Level, SIL: SIL 3

Kategória bezpečnosti: 4

Bezpečnostná trieda: 3

Lúče: 4

Vzdialenosť lúčov: 300 mm

Šírka ochranného poľa (min.): 500 mm

Šírka ochranného poľa (max.): 70000 mm

Výška ochranného poľa: 1200 mm

Výška hliníkového profilu: 1374 mm

Celková výška: 1374 mm

Obsah: 1 ks

: IP65
IP67

Dĺžka: 35 mm

Šírka: 40 mm

V: 1374 mm

Rozmer.: (d x š x v) 35 x 40 x 1374 mm

Min. teplota: -30 °C

Max. teplota: 55 °C

Menovité napätie: 24 V/DC

Varianty(Všetky ceny sú bez DPH.)

Šírka

Krytie

Dosah (max.)

Datasensing Výška ochranného poľa 1200 mm Bezpečnostná svetelná clona so snímaním dát Bezpečnostná trieda: 3 Počet lúčov: 4

Objednávacie číslo:3760234

Tento produkt

40 mm

IP65IP67

70 m

1374 mm

Datasensing Výška ochranného poľa 1050 mm Bezpečnostná svetelná clona Datasensing SH4-14-1050-A-12 Bezpečnostná trieda: 3 Počet lúčov: 105

Objednávacie číslo:3760189

40 mm

IP65IP67

10 m

1059 mm

Datasensing Výška ochranného poľa 1200 mm Bezpečnostná svetelná clona Datasensing SH4-14-1200-A-12 Bezpečnostná trieda: 3 Počet lúčov: 120

Objednávacie číslo:3760190

40 mm

IP65IP67

10 m

1209 mm

Datasensing Bezpečnostná svetelná clona Datasensing SH4-14-1350-A-12 Bezpečnostná trieda: 3 Počet lúčov: 135

Objednávacie číslo:3760191

40 mm

IP65IP67

10 m

1359 mm

Datasensing Výška ochranného poľa 1650 mm Bezpečnostná svetelná clona Datasensing SH4-14-1650-A-12 Bezpečnostná trieda: 3 Počet lúčov: 165

Objednávacie číslo:3760192

40 mm

IP65IP67

10 m

1659 mm

Datasensing Výška ochranného poľa 1050 Bezpečnostná svetelná clona Datasensing SH4-14-1050-A-12-5 Bezpečnostná trieda: 3 Počet lúčov: 105

Objednávacie číslo:3760200

40 mm

IP65IP67

10 m

1059 mm

Datasensing Výška ochranného poľa 1200 mm Snímanie údajov bezpečnostnej svetelnej závory SH4-14-1200-A-12-5 Bezpečnostná trieda: 3 Počet lúčov: 120

Objednávacie číslo:3760201

40 mm

IP65IP67

10 m

1209 mm

Datasensing Výška ochranného poľa 1350 mm Snímanie údajov bezpečnostnej svetelnej závory SH4-14-1350-A-12-5 Bezpečnostná trieda: 3 Počet lúčov: 135

Objednávacie číslo:3760202

40 mm

IP65IP67

10 m

1359 mm

Datasensing Výška ochranného poľa 1500 mm Bezpečnostná svetelná clona Datasensing SH4-14-1500-A-12-5 Bezpečnostná trieda: 3 Počet lúčov: 150

Objednávacie číslo:3760203

40 mm

IP67IP65

10 m

1509 mm

Datasensing Výška ochranného poľa 1650 mm Snímanie údajov bezpečnostnej svetelnej závory SH4-14-1650-A-12-5 Bezpečnostná trieda: 3 Počet lúčov: 165

Objednávacie číslo:3760204

40 mm

IP65IP67

10 m

1659 mm

Na stiahnutie

Datasheet

Datasheet 3760234 Datasensing Výška ochranného poľa 1200 mm Bezpečnostná svetelná clona so snímaním dát Bezpečnostná trieda: 3 Počet lúčov

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3760234 Datasensing Výška ochranného poľa 1200 mm Bezpečnostná svetelná clona so snímaním dát Bezpečnostná trieda: 3 Počet lúčov

Popis

Bezpečnostná svetelná clona typu 4 ponúka spoľahlivú ochranu pre priemyselné použitie. Vďaka inovatívnej bezdrôtovej konfigurácii a pokročilým funkciám, ako je dynamické čiastočné stlmenie, nastavuje nové štandardy v riešení automatizačných výziev.

Tento text bol preložený strojovo.
