Datasensing Výška ochranného poľa 1350 mm Svetelná mriežka pre detekciu a meranie Datasensing DS4 Base (1350 mm, rozstup

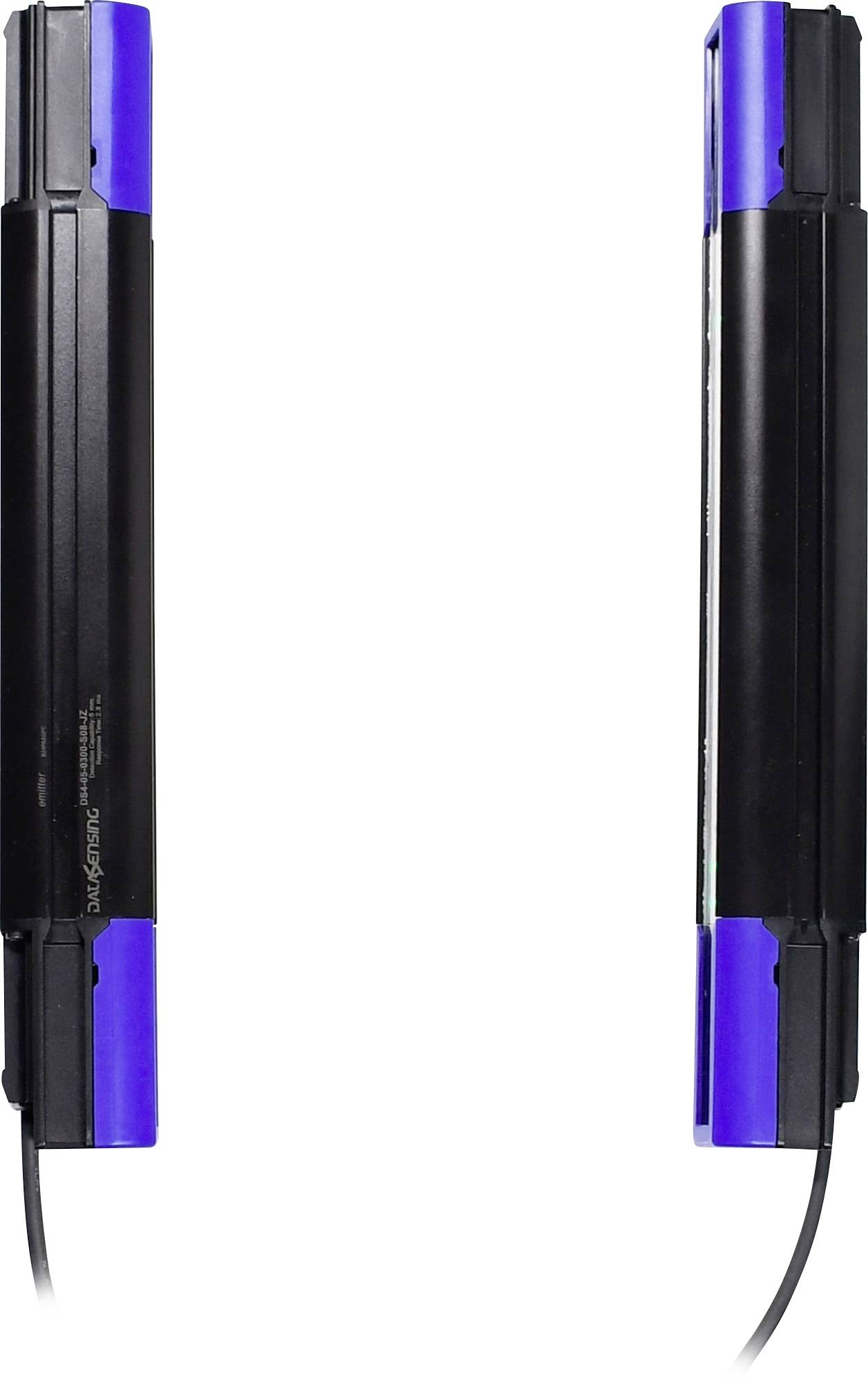

Dva čiernobiele obdĺžnikové senzory navzájom sa pozerajúce s pripojené kábly, pravdepodobne fotoelektrická bezpečnostná svetelná clona.

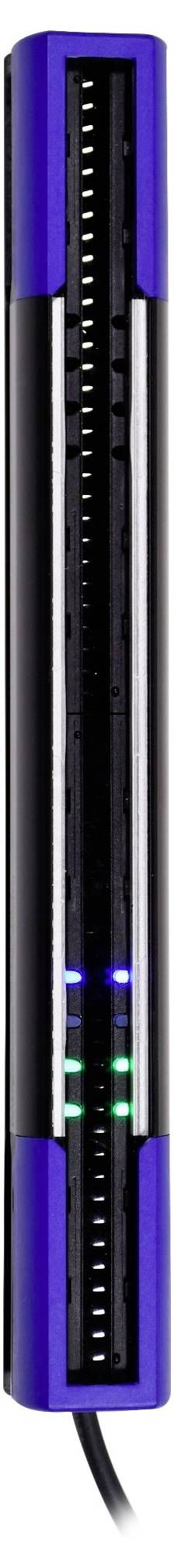

Datasensing Výška ochranného poľa 1350 mm Svetelná mriežka pre detekciu a meranie Datasensing DS4 Base (1350 mm, rozstup-1

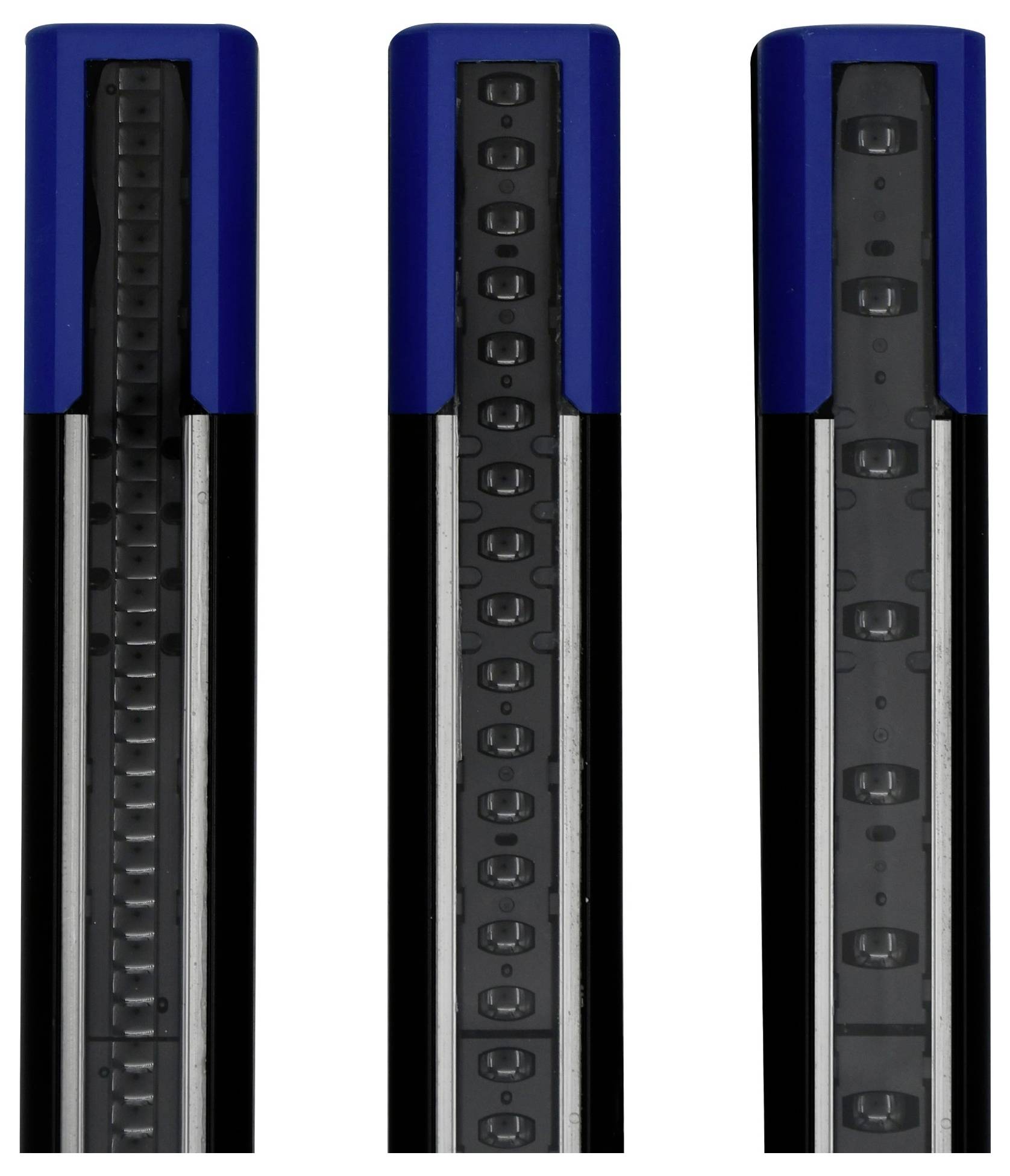

Datasensing Výška ochranného poľa 1350 mm Svetelná mriežka pre detekciu a meranie Datasensing DS4 Base (1350 mm, rozstup-2

1/3

Kategória výrobku

svetelná mriežka

Dĺžka

35 mm

1360.5 mm

Typ

DS4

Prevádzkové napätie

24 V/DC

Datasheety: (PDF)

Doručenie: Po 14. 9.

Počet

Celkom (2 056,10 € / kus)

2 056,10 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Hlavné benefity

Svetelná mriežka pre detekciu a meranie Datasensing DS4 Base (1350 mm, rozstup 5 mm)

Kombinovaný digitálny a analógový výstup s IO-Link V1.1.3
Vysoké rozlíšenie vďaka rozostupu lúčov 5 mm
Veľká kontrolovaná výška 1350 mm
Robustné hliníkové puzdro s krytím IP67

Dodatočné informácie:

Technické parametre

Materiál puzdra: Hliník

Kategória výrobku: svetelná mriežka

Typ: DS4

Prevádzkové napätie: 24 V/DC

Min. prevádzkové napätie: 19.2 V/DC

Prevádzkové napätie max.: 28.8 V/DC

Prevádzkové napätie: 19.2 - 28.8 V/DC

Max. odber prúdu: 360 mA

Reakčná doba: 9.10 ms

Spínacie napätie (max.): 28.8 V/DC

Spínací prúd (max.): 100 mA

Optické rozlíšenie: 5 x 10 mm

Najmenší detekovateľný objekt (priemer): 10 mm

Pripojenie: zástrčka M12, 5-pólová

Dĺžka kábla: 200 mm

Typ vysielača: infračervená LED dióda

Vlnová dĺžka: 850 nm

Dosah (min.): 0.2 m

Dosah (max.): 5 m

Výstupy: analógový
digitálne
IO-Link

Výstupný signál (min.): 4 mA

Výstupný signál (max.): 20 mA

Výstupný prúd: 100 mA

Certifikácia (senzory): DE

Lúče: 270

Vzdialenosť lúčov: 5 mm

Šírka ochranného poľa (min.): 200 mm

Šírka ochranného poľa (max.): 5000 mm

Výška ochranného poľa: 1350 mm

Výška hliníkového profilu: 1350 mm

Celková výška: 1360.5 mm

Obsah: 1 ks

: IP65/67

Dĺžka: 35 mm

Šírka: 40 mm

V: 1360.5 mm

Rozmer.: (d x š x v) 35 x 40 x 1360.5 mm

Min. teplota: -30 °C

Max. teplota: 55 °C

Menovité napätie: 24 V/DC

Varianty(Všetky ceny sú bez DPH.)

Dĺžka

Šírka

Krytie

Dosah (max.)

Kategória výrobku

Datasensing Výška ochranného poľa 1350 mm Svetelná mriežka pre detekciu a meranie Datasensing DS4 Base (1350 mm, rozstup 5 mm) Počet lúčov: 270

Objednávacie číslo:3760016

Tento produkt

35 mm

40 mm

IP65/67

5 m

1360.5 mm

svetelná mriežka

Datasensing Výška ochranného poľa 300 mm Základná svetelná mriežka DS4 na detekciu a meranie Počet lúčov: 60

Objednávacie číslo:3760009

310.5 mm

35 mm

IP65/67

5 m

40 mm

svetelná clona

Datasensing Výška ochranného poľa 450 mm Základná svetelná mriežka Datasensing DS4 na detekciu a meranie Počet lúčov: 90

Objednávacie číslo:3760010

460.5 mm

35 mm

IP65/67

5 m

40 mm

svetelná clona

Datasensing Výška ochranného poľa 600 mm Snímač meracej plochy Datasensing DS4-05-0600-B05-JA (základný rad DS4) Počet lúčov: 120

Objednávacie číslo:3760011

640.5 mm

35 mm

IP65/67

5 m

40 mm

svetelná clona

Datasensing Výška ochranného poľa 1050 mm Základná svetelná mriežka DS4 na detekciu a meranie Počet lúčov: 210

Objednávacie číslo:3760014

35 mm

40 mm

IP65/67

5 m

1060.5 mm

svetelná mriežka

Datasensing Výška ochranného poľa 1200 mm DS4 Base – Detekčná a meracia svetelná mriežka Počet lúčov: 240

Objednávacie číslo:3760015

40 mm

35 mm

IP65/67

5 m

1210.5 mm

svetelná mriežka

Datasensing Výška ochranného poľa 1500 mm Meracia svetelná mriežka DS4 Base – séria DS4 Počet lúčov: 300

Objednávacie číslo:3760017

40 mm

35 mm

IP65/67

5 m

1510.5 mm

svetelná mriežka

Datasensing Výška ochranného poľa 300 mm Svetelná clona na detekciu a meranie základne DS4 Počet lúčov: 30

Objednávacie číslo:3760042

40 mm

35 mm

IP65IP67

7 m

309 mm

svetelná mriežka

Datasensing Výška ochranného poľa 450 mm Svetelná clona na detekciu a meranie základne DS4 Počet lúčov: 45

Objednávacie číslo:3760043

40 mm

35 mm

IP65IP67

7 m

459 mm

svetelná mriežka

Datasensing Výška ochranného poľa 1050 mm Svetelná clona na detekciu a meranie základne DS4 Počet lúčov: 105

Objednávacie číslo:3760047

40 mm

35 mm

IP65IP67

7 m

1059 mm

svetelná mriežka

Na stiahnutie

Datasheet

Datasheet 3760016 Datasensing Výška ochranného poľa 1350 mm Svetelná mriežka pre detekciu a meranie Datasensing DS4 Base (1350 mm, rozstup

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3760016 Datasensing Výška ochranného poľa 1350 mm Svetelná mriežka pre detekciu a meranie Datasensing DS4 Base (1350 mm, rozstup

Popis

Séria DS4 Base ponúka spoľahlivé riešenie pre jednoduché úlohy zberu údajov a merania v priemyselných aplikáciách. Vďaka rozhraniu IO-Link a kombinácii analógových a spínacích výstupov je senzor obzvlášť flexibilný a ľahko konfigurovateľný.
