Datasensing Výška ochranného poľa 1650 Bezpečnostná svetelná clona so snímaním dát Bezpečnostná trieda: 3 Počet lúčov: 1

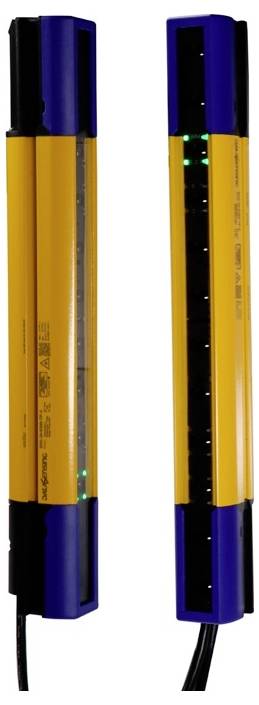

Pár žlto-modrých priemyselných svetelných závesov alebo bezpečnostných senzorov s čiernymi kábľami, zobrazené vedľa seba na bielom pozadí.

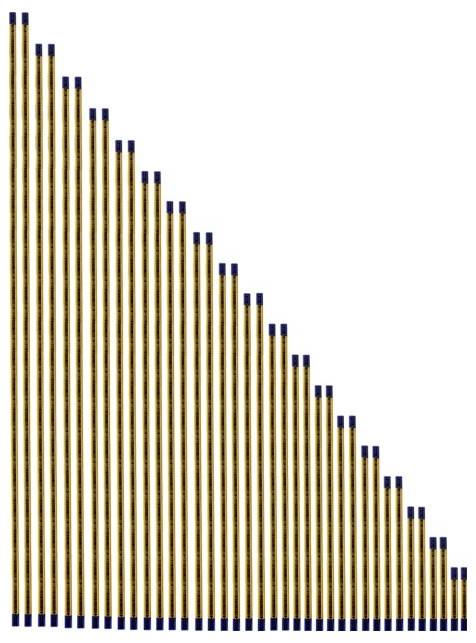

Zostupný stĺpcový graf s mnohými tenkými vertikálnymi stĺpcami, pričom každá dvojica klesá zľava doprava od najvyššej po najkratšiu.

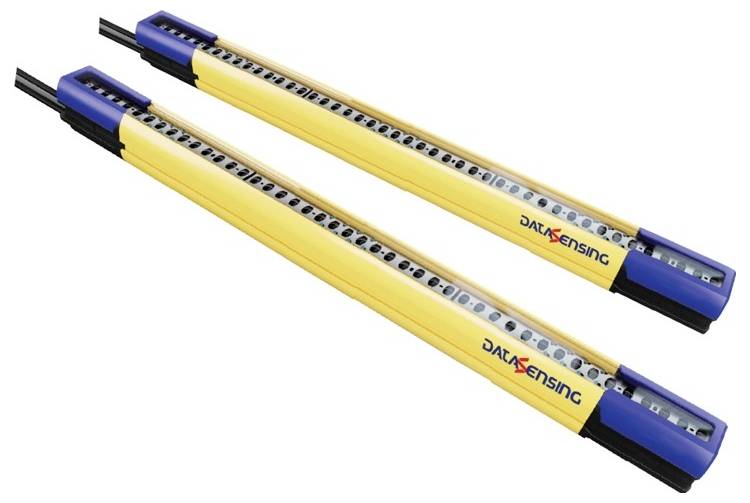

Dva žlto-modré lineárne senzory alebo skánerovací pruhy zobrazené diagonálne na bielom pozadí.

1/3

Kategória výrobku

bezpečnostná svetelná závora

Dĺžka

35 mm

1659 mm

Typ

SH4

Vyhotovenie (senzory)

prijímač

vysielač

Datasheety: (PDF)

Nie je k dispozícii

Celkom (3 340,65 € / kus)

3 340,65 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Hlavné benefity

Bezpečnostná svetelná clona so snímaním dát

Bezpečnostná svetelná závora typu 4 s kompaktným dizajnom (35 x 40 mm)
Ochrana prstov (rozlíšenie 14 mm)
Integrovaná štandardná funkcia stlmenia

Dodatočné informácie:

Technické parametre

Kryt vyrobený z lakovaného hliníka (žltá RAL 1003)
Integrovaná funkcia stlmenia (2-signálové stlmenie T alebo L)
Optická synchronizácia
Konfigurácia pomocou DIP prepínačov

Kategória výrobku: bezpečnostná svetelná závora

Typ: SH4

Vyhotovenie (senzory): prijímač
vysielač

Oblasť použitia: ochrana prstov

Prevádzkové napätie: 24 V/DC

Min. prevádzkové napätie: 19.2 V/DC

Prevádzkové napätie max.: 28.8 V/DC

Prevádzkové napätie: 19.2 - 28.8 V/DC

Reakčná doba: 23 ms

Spínacie napätie (max.): 24 V/DC

Spínací prúd (max.): 500 mA

Najmenší detekovateľný objekt (priemer): 14 mm

Pripojenie: M12, 5-pólová
M12, 8-pólový

Typ vysielača: infračervená LED dióda

Vlnová dĺžka: 850 nm

Dosah (min.): 0.2 m

Dosah (max.): 10 m

Výstupy: 2 x PNP

Výstupný signál (min.): 0 V

Výstupný signál (max.): 24 V

Výstupný prúd: 500 mA

Certifikácia (senzory): DE
cULus
TÜV

Úroveň výkonu: PL e

Safety Integrity Level, SIL: SIL 3

Kategória bezpečnosti: 4

Bezpečnostná trieda: 3

Lúče: 165

Vzdialenosť lúčov: 10 mm

Šírka ochranného poľa (min.): 200 mm

Šírka ochranného poľa (max.): 10000 mm

Výška ochranného poľa: 1650

Výška hliníkového profilu: 1659 mm

Celková výška: 1659 mm

Obsah: 1 ks

: IP65
IP67

Dĺžka: 35 mm

Šírka: 40 mm

V: 1659 mm

Rozmer.: (d x š x v) 35 x 40 x 1659 mm

Min. teplota: -30 °C

Max. teplota: 55 °C

Menovité napätie: 24 V/DC

Varianty(Všetky ceny sú bez DPH.)

Dosah (max.)

Kategória výrobku

Datasensing Výška ochranného poľa 1650 Bezpečnostná svetelná clona so snímaním dát Bezpečnostná trieda: 3 Počet lúčov: 165

Objednávacie číslo:3760244

Tento produkt

10 m

1659 mm

bezpečnostná svetelná závora

Datasensing Výška ochranného poľa 300 SH4-30-0300-SM-8-5 Bezpečnostná svetelná clona typ 4 Bezpečnostná trieda: 3 Počet lúčov: 12

Objednávacie číslo:3760144

20 m

309 mm

bezpečnostná svetelná závora

Datasensing Výška ochranného poľa 450 mm SH4-30-0450-SM-8-5 Bezpečnostná svetelná závora typ 4 Bezpečnostná trieda: 3 Počet lúčov: 18

Objednávacie číslo:3760145

20 m

459 mm

bezpečnostná svetelná závora

Datasensing Výška ochranného poľa 1050 mm Bezpečnostná svetelná závora SH4-30-1050-SM-8-5 typ 4 Bezpečnostná trieda: 3 Počet lúčov: 42

Objednávacie číslo:3760149

20 m

1059 mm

Bezpečnostná svetelná mriežka

Datasensing Výška ochranného poľa 1200 mm Bezpečnostná svetelná závora SH4-30-1200-SM-8-5 typ 4 Bezpečnostná trieda: 3 Počet lúčov: 48

Objednávacie číslo:3760150

20 m

1209 mm

Bezpečnostná svetelná mriežka

Datasensing Výška ochranného poľa 1350 mm Bezpečnostná svetelná závora SH4-30-1350-SM-8-5 typ 4 Bezpečnostná trieda: 3 Počet lúčov: 54

Objednávacie číslo:3760151

20 m

1359 mm

Bezpečnostná svetelná mriežka

Datasensing Výška ochranného poľa 1500 Bezpečnostná svetelná závora SH4-30-1500-SM-8-5 typ 4 Bezpečnostná trieda: 3 Počet lúčov: 60

Objednávacie číslo:3760152

20 m

1509 mm

Bezpečnostná svetelná mriežka

Datasensing Výška ochranného poľa 1650 mm Bezpečnostná svetelná závora SH4-30-1650-SM-8-5 typ 4 Bezpečnostná trieda: 3 Počet lúčov: 66

Objednávacie číslo:3760153

20 m

1659 mm

Bezpečnostná svetelná mriežka

Datasensing Výška ochranného poľa 1800 mm Bezpečnostná svetelná závora SH4-30-1800-SM-8-5 typ 4 Bezpečnostná trieda: 3 Počet lúčov: 72

Objednávacie číslo:3760154

20 m

1809 mm

Bezpečnostná svetelná mriežka

Datasensing Výška ochranného poľa 1950 mm Bezpečnostná svetelná závora SH4-30-1950-SM-8-5 typ 4 Bezpečnostná trieda: 3 Počet lúčov: 78

Objednávacie číslo:3760155

20 m

1959 mm

Bezpečnostná svetelná mriežka

Na stiahnutie

Datasheet

Datasheet 3760244 Datasensing Výška ochranného poľa 1650 Bezpečnostná svetelná clona so snímaním dát Bezpečnostná trieda: 3 Počet lúčov: 1

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3760244 Datasensing Výška ochranného poľa 1650 Bezpečnostná svetelná clona so snímaním dát Bezpečnostná trieda: 3 Počet lúčov: 1

Popis

Séria SH4 ponúka kompletný rad bezpečnostných svetelných závesov typu 4 pre najvyššie požiadavky na ochranu. Vďaka kompaktnému dizajnu a rozšíreným funkciám, ako je stlmenie pomocou DIP prepínačov, ideálne zjednodušuje automatizačné výzvy v priemyselných aplikáciách.
