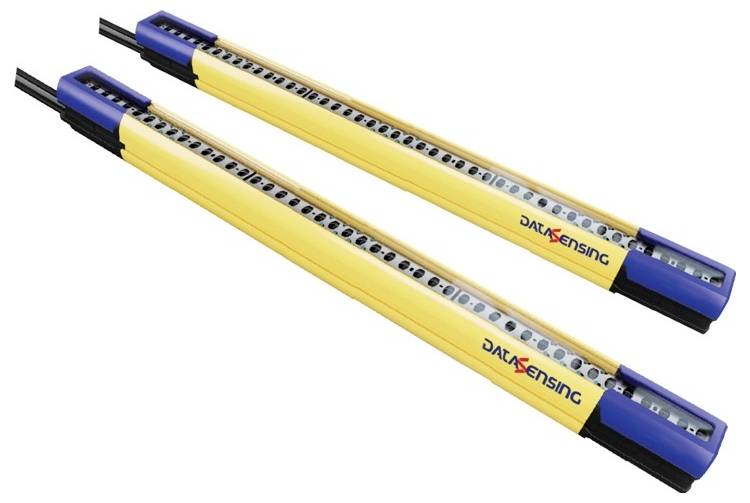

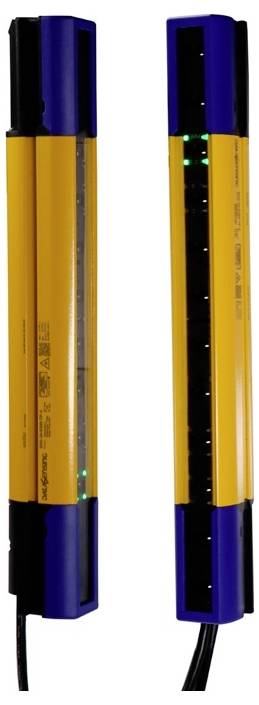

Datasensing Výška ochranného poľa 1800 mm Bezpečnostná svetelná závora série SH4-30-1800-B-5 Base Bezpečnostná trieda: 3

Datasensing Výška ochranného poľa 1800 mm Bezpečnostná svetelná závora série SH4-30-1800-B-5 Base Bezpečnostná trieda: 3-1

Datasensing Výška ochranného poľa 1800 mm Bezpečnostná svetelná závora série SH4-30-1800-B-5 Base Bezpečnostná trieda: 3-2

1/3

Kategória výrobku

Bezpečnostná svetelná mriežka

Dĺžka

35 mm

1809 mm

Typ

SH4

Vyhotovenie (senzory)

prijímač

vysielač

Datasheety: (PDF)

Doručenie: Po 14. 9.

Počet

Celkom (2 316,26 € / kus)

2 316,26 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Hlavné benefity

Bezpečnostná svetelná závora série SH4-30-1800-B-5 Base

Bezpečnostná svetelná clona typu 4 na ochranu rúk (rozlíšenie 30 mm).
Kompaktný profil s rozmermi iba 35 x 40 mm pre jednoduchú integráciu.
Žiadna mŕtva zóna: Ochranná výška zodpovedá celej dĺžke krytu.
Jednoduchá konfigurácia priamo cez kabeláž (základný model).

Dodatočné informácie:

Technické parametre

Materiál krytu: Lakovaný hliník (žltá RAL 1003)
Materiál čelného skla: Makrolon AR 7099 Clear PC

Kategória výrobku: Bezpečnostná svetelná mriežka

Typ: SH4

Vyhotovenie (senzory): prijímač
vysielač

Oblasť použitia: ochrana prstov

Prevádzkové napätie: 24 V/DC

Min. prevádzkové napätie: 19.2 V/DC

Prevádzkové napätie max.: 28.8 V/DC

Prevádzkové napätie: 19.2 - 28.8 V/DC

Reakčná doba: 14 ms

Spínacie napätie (max.): 24 V/DC

Spínací prúd (max.): 500 mA

Max. spínací výkon: 12 W

Najmenší detekovateľný objekt (priemer): 30 mm

Pripojenie: zástrčka M12, 5-pólová

Typ vysielača: infračervená LED dióda

Vlnová dĺžka: 850 nm

Dosah (min.): 0.2 m

Dosah (max.): 20 m

Výstupy: 2 x PNP

Výstupný signál (min.): 0 V

Výstupný signál (max.): 24 V

Výstupný prúd: 500 mA

Certifikácia (senzory): DE
cULus
TÜV

Úroveň výkonu: PL e

Safety Integrity Level, SIL: SIL 3

Kategória bezpečnosti: 4

Bezpečnostná trieda: 3

Lúče: 72

Vzdialenosť lúčov: 25 mm

Šírka ochranného poľa (min.): 200 mm

Šírka ochranného poľa (max.): 20000 mm

Výška ochranného poľa: 1800 mm

Výška hliníkového profilu: 1809 mm

Celková výška: 1809 mm

Obsah: 1 ks

: IP65
IP67

Dĺžka: 35 mm

Šírka: 40 mm

V: 1809 mm

Rozmer.: (d x š x v) 35 x 40 x 1809 mm

Min. teplota: -30 °C

Max. teplota: 55 °C

Menovité napätie: 24 V/DC

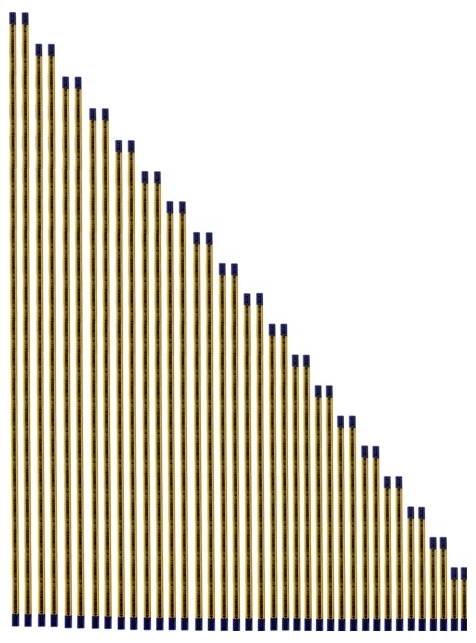

Varianty(Všetky ceny sú bez DPH.)

Dĺžka

Šírka

Krytie

Dosah (max.)

Kategória výrobku

Datasensing Výška ochranného poľa 1800 mm Bezpečnostná svetelná závora série SH4-30-1800-B-5 Base Bezpečnostná trieda: 3 Počet lúčov: 72

Objednávacie číslo:3760142

Tento produkt

35 mm

40 mm

IP65IP67

20 m

1809 mm

Bezpečnostná svetelná mriežka

Datasensing Výška ochranného poľa 300 mm Bezpečnostná svetelná clona Datasensing SH4-14-0300-B-5 Bezpečnostná trieda: 3 Počet lúčov: 32

Objednávacie číslo:3760108

35 mm

40 mm

IP65/67

10 m

380 mm

Bezpečnostná svetelná mriežka

Datasensing Výška ochranného poľa 450 mm Bezpečnostné svetelné závesy série Base Bezpečnostná trieda: 3 Počet lúčov: 45

Objednávacie číslo:3760109

40 mm

35 mm

IP65IP67

10 m

459 mm

Bezpečnostná svetelná mriežka

Datasensing Výška ochranného poľa 1050 Bezpečnostné svetelné závesy série Base Bezpečnostná trieda: 3 Počet lúčov: 105

Objednávacie číslo:3760113

35 mm

40 mm

IP65IP67

10 km

1059 mm

Bezpečnostná svetelná mriežka

Datasensing Výška ochranného poľa 1200 mm Bezpečnostné svetelné závesy série Base Bezpečnostná trieda: 3 Počet lúčov: 120

Objednávacie číslo:3760114

35 mm

40 mm

IP65IP67

10 m

1209 mm

Bezpečnostná svetelná mriežka

Datasensing Výška ochranného poľa 1350 mm Bezpečnostné svetelné závesy série Base Bezpečnostná trieda: 3 Počet lúčov: 135

Objednávacie číslo:3760115

35 mm

40 mm

IP65IP67

10 m

1359 mm

Bezpečnostná svetelná mriežka

Datasensing Výška ochranného poľa 1500 mm Bezpečnostné svetelné závesy série Base Bezpečnostná trieda: 3 Počet lúčov: 150

Objednávacie číslo:3760116

35 mm

40 mm

IP65IP67

10 m

1509 mm

Bezpečnostná svetelná mriežka

Datasensing Výška ochranného poľa 1650 Bezpečnostné svetelné závesy série Base Bezpečnostná trieda: 3 Počet lúčov: 164

Objednávacie číslo:3760117

35 mm

49 mm

IP65IP67

10 m

1659 mm

Bezpečnostná svetelná mriežka

Datasensing Výška ochranného poľa 1800 Bezpečnostné svetelné závesy série Base Bezpečnostná trieda: 3 Počet lúčov: 180

Objednávacie číslo:3760118

35 mm

40 mm

IP65IP67

10 m

1800 mm

Bezpečnostná svetelná mriežka

Datasensing Výška ochranného poľa 1950 mm Bezpečnostné svetelné závesy série Base Bezpečnostná trieda: 3 Počet lúčov: 195

Objednávacie číslo:3760119

35 mm

40 mm

IP65IP67

10 m

2009 mm

Bezpečnostná svetelná mriežka

Na stiahnutie

Datasheet

Datasheet 3760142 Datasensing Výška ochranného poľa 1800 mm Bezpečnostná svetelná závora série SH4-30-1800-B-5 Base Bezpečnostná trieda: 3

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3760142 Datasensing Výška ochranného poľa 1800 mm Bezpečnostná svetelná závora série SH4-30-1800-B-5 Base Bezpečnostná trieda: 3

Popis

Séria SH4 od spoločnosti Datasensing ponúka kompletný rad bezpečnostných svetelných závesov typu 4 na riešenie moderných automatizačných výziev. Model SH4-30-1800-B-5 je navrhnutý ako „základný“ variant a ponúka základné bezpečnostné prvky, ako je automatický reštart a jednoduché nastavenie v extrémne kompaktnom puzdre.
