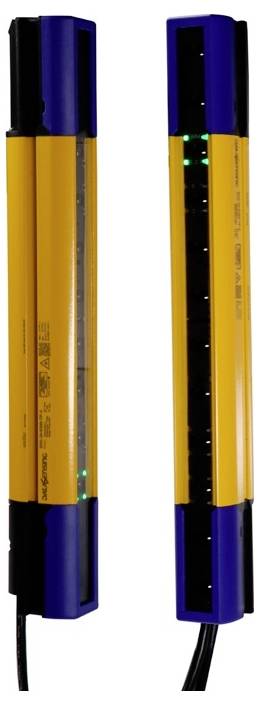

Datasensing Výška ochranného poľa 450 mm Bezpečnostná svetelná clona so snímaním dát SH4-14-0450-A-12-5 Bezpečnostná tri

Datasensing Výška ochranného poľa 450 mm Bezpečnostná svetelná clona so snímaním dát SH4-14-0450-A-12-5 Bezpečnostná tri-1

Datasensing Výška ochranného poľa 450 mm Bezpečnostná svetelná clona so snímaním dát SH4-14-0450-A-12-5 Bezpečnostná tri-2

1/3

Kategória výrobku

bezpečnostná svetelná závora

Dĺžka

35 mm

459 mm

Typ

SH4

Vyhotovenie (senzory)

prijímač

vysielač

Datasheety: (PDF)

Doručenie: Po 14. 9.

Počet

Celkom (1 670,73 € / kus)

1 670,73 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Hlavné benefity

Bezpečnostná svetelná clona so snímaním dát SH4-14-0450-A-12-5

Vylepšené pokročilé funkcie (vrátane stlmenia 4 signálov, zatemnenia a zníženého rozlíšenia)
Kompaktný profil krytu (35 x 40 mm) bez mŕtvej zóny
Bezdrôtová konfigurácia cez Wi-Fi a aplikáciu SH4 Designer

Dodatočné informácie:

Technické parametre

Kryt vyrobený z lakovaného hliníka (žltá RAL 1003)

Kategória výrobku: bezpečnostná svetelná závora

Typ: SH4

Vyhotovenie (senzory): prijímač
vysielač

Oblasť použitia: ochrana prstov

Prevádzkové napätie: 24 V/DC

Min. prevádzkové napätie: 19.2 V/DC

Prevádzkové napätie max.: 28.8 V/DC

Prevádzkové napätie: 19.2 - 28.8 V/DC

Reakčná doba: 10 ms

Spínacie napätie (max.): 24 V/DC

Spínací prúd (max.): 500 mA

Najmenší detekovateľný objekt (priemer): 14 mm

Pripojenie: M12, 12 pinový
M12, 5-pólová

Typ vysielača: infračervená LED dióda

Vlnová dĺžka: 850 nm

Dosah (min.): 0.2 m

Dosah (max.): 10 m

Výstupy: 2 x PNP

Výstupný signál (min.): 0 V

Výstupný signál (max.): 24 V

Výstupný prúd: 500 mA

Certifikácia (senzory): DE
cULus
TÜV

Úroveň výkonu: PL e

Safety Integrity Level, SIL: SIL 3

Kategória bezpečnosti: 4

Bezpečnostná trieda: 3

Lúče: 45

Vzdialenosť lúčov: 10 mm

Šírka ochranného poľa (min.): 200 mm

Šírka ochranného poľa (max.): 10000 mm

Výška ochranného poľa: 450 mm

Výška hliníkového profilu: 459 mm

Celková výška: 459 mm

Obsah: 1 ks

: IP65
IP67

Dĺžka: 35 mm

Šírka: 40 mm

V: 459 mm

Rozmer.: (d x š x v) 35 x 40 x 459 mm

Min. teplota: -30 °C

Max. teplota: 55 °C

Menovité napätie: 24 V/DC

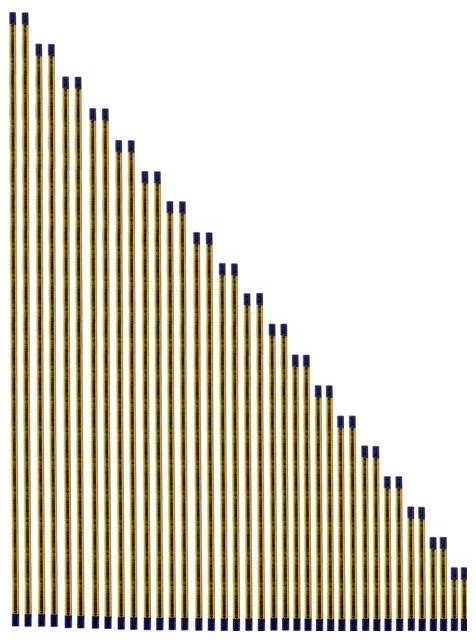

Varianty(Všetky ceny sú bez DPH.)

Šírka

Krytie

Dosah (max.)

Datasensing Výška ochranného poľa 1050 mm Bezpečnostná svetelná clona Datasensing SH4-14-1050-A-12 Bezpečnostná trieda: 3 Počet lúčov: 105

Objednávacie číslo:3760189

40 mm

IP65IP67

10 m

1059 mm

Datasensing Výška ochranného poľa 1200 mm Bezpečnostná svetelná clona Datasensing SH4-14-1200-A-12 Bezpečnostná trieda: 3 Počet lúčov: 120

Objednávacie číslo:3760190

40 mm

IP65IP67

10 m

1209 mm

Datasensing Bezpečnostná svetelná clona Datasensing SH4-14-1350-A-12 Bezpečnostná trieda: 3 Počet lúčov: 135

Objednávacie číslo:3760191

40 mm

IP65IP67

10 m

1359 mm

Datasensing Výška ochranného poľa 1650 mm Bezpečnostná svetelná clona Datasensing SH4-14-1650-A-12 Bezpečnostná trieda: 3 Počet lúčov: 165

Objednávacie číslo:3760192

40 mm

IP65IP67

10 m

1659 mm

Datasensing Výška ochranného poľa 1050 Bezpečnostná svetelná clona Datasensing SH4-14-1050-A-12-5 Bezpečnostná trieda: 3 Počet lúčov: 105

Objednávacie číslo:3760200

40 mm

IP65IP67

10 m

1059 mm

Datasensing Výška ochranného poľa 1200 mm Snímanie údajov bezpečnostnej svetelnej závory SH4-14-1200-A-12-5 Bezpečnostná trieda: 3 Počet lúčov: 120

Objednávacie číslo:3760201

40 mm

IP65IP67

10 m

1209 mm

Datasensing Výška ochranného poľa 1350 mm Snímanie údajov bezpečnostnej svetelnej závory SH4-14-1350-A-12-5 Bezpečnostná trieda: 3 Počet lúčov: 135

Objednávacie číslo:3760202

40 mm

IP65IP67

10 m

1359 mm

Datasensing Výška ochranného poľa 1500 mm Bezpečnostná svetelná clona Datasensing SH4-14-1500-A-12-5 Bezpečnostná trieda: 3 Počet lúčov: 150

Objednávacie číslo:3760203

40 mm

IP67IP65

10 m

1509 mm

Datasensing Výška ochranného poľa 1650 mm Snímanie údajov bezpečnostnej svetelnej závory SH4-14-1650-A-12-5 Bezpečnostná trieda: 3 Počet lúčov: 165

Objednávacie číslo:3760204

40 mm

IP65IP67

10 m

1659 mm

Datasensing Výška ochranného poľa 1050 mm Bezpečnostná svetelná clona Datasensing SH4-30-1050-A-12 Bezpečnostná trieda: 3 Počet lúčov: 42

Objednávacie číslo:3760212

40 mm

IP65IP67

20 m

1059 mm

Na stiahnutie

Datasheet

Datasheet 3760196 Datasensing Výška ochranného poľa 450 mm Bezpečnostná svetelná clona so snímaním dát SH4-14-0450-A-12-5 Bezpečnostná tri

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3760196 Datasensing Výška ochranného poľa 450 mm Bezpečnostná svetelná clona so snímaním dát SH4-14-0450-A-12-5 Bezpečnostná tri

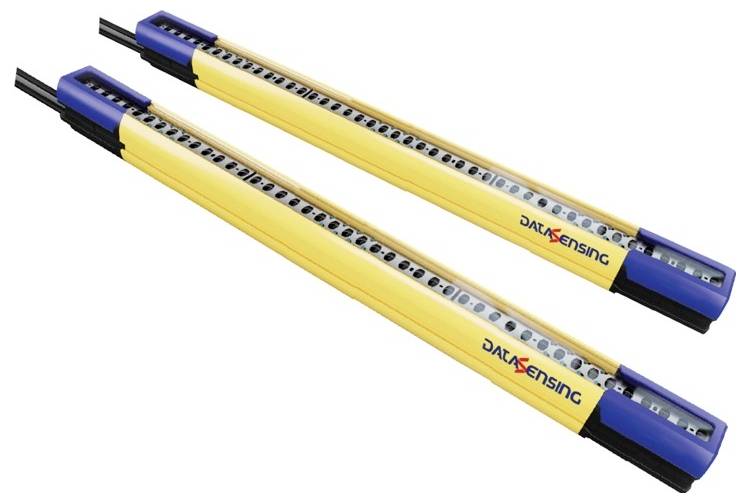

Popis

Pokročilé bezpečnostné svetelné závesy série SH4 Advanced ponúkajú maximálnu ochranu prstov (rozlíšenie 14 mm) v náročných automatizačných prostrediach. Vďaka integrovanému rozhraniu Wi-Fi a rozsiahlym funkciám stlmenia a zatemňovania ich možno flexibilne prispôsobiť akejkoľvek aplikácii s cieľom optimalizovať výrobné procesy bez ohrozenia bezpečnosti.
