Datasensing Výška ochranného poľa 750 mm Bezpečnostná svetelná závora Datasensing SH4-30-0750-C-5-5 typ 4 (kaskádový mod

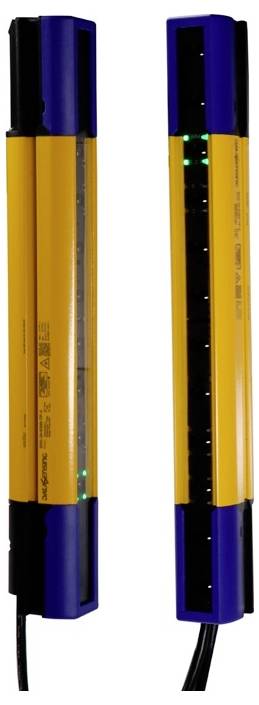

Datasensing Výška ochranného poľa 750 mm Bezpečnostná svetelná závora Datasensing SH4-30-0750-C-5-5 typ 4 (kaskádový mod-1

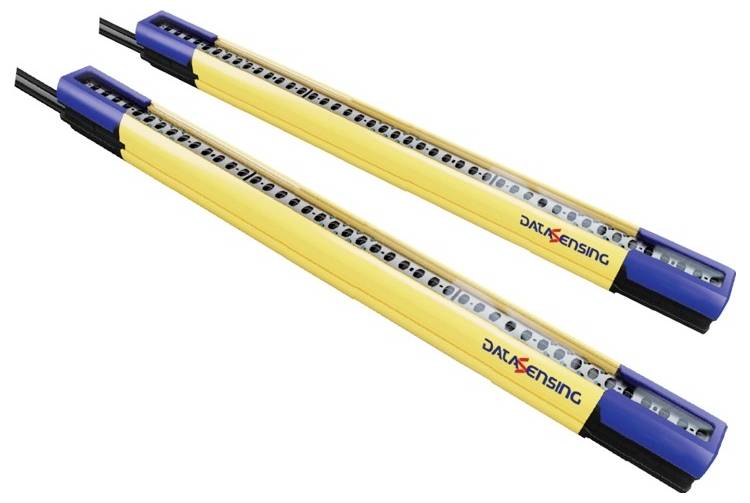

Datasensing Výška ochranného poľa 750 mm Bezpečnostná svetelná závora Datasensing SH4-30-0750-C-5-5 typ 4 (kaskádový mod-2

1/3

Kategória výrobku

bezpečnostná svetelná závora

Dĺžka

35 mm

759 mm

Typ

SH4

Vyhotovenie (senzory)

prijímač

vysielač

Datasheety: (PDF)

Doručenie: Po 14. 9.

Počet

Celkom (1 548,78 € / kus)

1 548,78 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Hlavné benefity

Bezpečnostná svetelná závora Datasensing SH4-30-0750-C-5-5 typ 4 (kaskádový model)

Kaskádovateľná verzia (až 3 jednotky)
Kompaktný profil krytu (35 x 40 mm)
Žiadna mŕtva zóna
Jednoduchá konfigurácia pomocou kabeláže.

Dodatočné informácie:

Technické parametre

Materiál krytu: Lakovaný hliník (žltá RAL 1003)
Okno: Makrolon AR 7099

Kategória výrobku: bezpečnostná svetelná závora

Typ: SH4

Vyhotovenie (senzory): prijímač
vysielač

Oblasť použitia: ochrana rúk

Prevádzkové napätie: 24 V/DC

Min. prevádzkové napätie: 19.2 V/DC

Prevádzkové napätie max.: 28.8 V/DC

Prevádzkové napätie: 19.2 - 28.8 V/DC

Reakčná doba: 9 ms

Spínacie napätie (max.): 24 V/DC

Spínací prúd (max.): 500 mA

Max. spínací výkon: 12 W

Najmenší detekovateľný objekt (priemer): 30 mm

Pripojenie: zástrčka M12, 5-pólová

Typ vysielača: infračervená LED dióda

Vlnová dĺžka: 850 nm

Dosah (min.): 0.2 m

Dosah (max.): 20 m

Výstupy: 2 x PNP

Výstupný signál (min.): 0 V

Výstupný signál (max.): 24 V

Výstupný prúd: 500 mA

Certifikácia (senzory): DE
cULus
TÜV

Úroveň výkonu: PL e

Safety Integrity Level, SIL: SIL 3

Kategória bezpečnosti: 4

Bezpečnostná trieda: 3

Lúče: 30

Vzdialenosť lúčov: 25 mm

Šírka ochranného poľa (min.): 200 mm

Šírka ochranného poľa (max.): 20000 mm

Výška ochranného poľa: 750 mm

Výška hliníkového profilu: 759 mm

Celková výška: 759 mm

Obsah: 1 ks

: IP65
IP67

Dĺžka: 35 mm

Šírka: 40 mm

V: 759 mm

Rozmer.: (d x š x v) 35 x 40 x 759 mm

Min. teplota: -30 °C

Max. teplota: 55 °C

Menovité napätie: 24 V/DC

Varianty(Všetky ceny sú bez DPH.)

Krytie

Dosah (max.)

Kategória výrobku

Datasensing Výška ochranného poľa 300 Bezpečnostná svetelná závora SH4 – kaskádovitý model na ochranu prstov Bezpečnostná trieda: 3 Počet lúčov: 30

Objednávacie číslo:3760120

IP65IP67

10 m

309 mm

Bezpečnostná svetelná mriežka

Datasensing Výška ochranného poľa 450 mm Bezpečnostná svetelná závora SH4 – kaskádovitý model na ochranu prstov Bezpečnostná trieda: 3 Počet lúčov: 45

Objednávacie číslo:3760121

IP65IP67

10 m

459 mm

bezpečnostná svetelná závora

Datasensing Výška ochranného poľa 600 mm Bezpečnostná svetelná závora SH4 – kaskádovitý model na ochranu prstov Bezpečnostná trieda: 3 Počet lúčov: 60

Objednávacie číslo:3760122

IP65IP67

10 m

609 mm

bezpečnostná svetelná závora

Datasensing Výška ochranného poľa 1050 mm Bezpečnostná svetelná závora SH4 – kaskádovitý model na ochranu prstov Bezpečnostná trieda: 3 Počet lúčov: 105

Objednávacie číslo:3760125

IP65IP67

10 m

1059 mm

bezpečnostná svetelná závora

Datasensing Výška ochranného poľa 1200 Bezpečnostná svetelná závora SH4 – kaskádovitý model na ochranu prstov Bezpečnostná trieda: 3 Počet lúčov: 120

Objednávacie číslo:3760126

IP65IP67

10 m

1209 mm

bezpečnostná svetelná závora

Datasensing Výška ochranného poľa 1350 mm Bezpečnostná svetelná závora SH4 – kaskádovitý model na ochranu prstov Bezpečnostná trieda: 3 Počet lúčov: 135

Objednávacie číslo:3760127

IP65IP67

10 m

1359 mm

bezpečnostná svetelná závora

Datasensing Výška ochranného poľa 1500 mm Bezpečnostná svetelná závora SH4 – kaskádovitý model na ochranu prstov Bezpečnostná trieda: 3 Počet lúčov: 150

Objednávacie číslo:3760128

IP65IP67

10 m

1509 mm

bezpečnostná svetelná závora

Datasensing Výška ochranného poľa 1650 mm Bezpečnostná svetelná závora SH4 – kaskádovitý model na ochranu prstov Bezpečnostná trieda: 3 Počet lúčov: 165

Objednávacie číslo:3760129

IP65IP67

10 m

1659 mm

bezpečnostná svetelná závora

Datasensing Výška ochranného poľa 1800 Bezpečnostná svetelná závora SH4 – kaskádovitý model na ochranu prstov Bezpečnostná trieda: 3 Počet lúčov: 180

Objednávacie číslo:3760130

IP65IP67

10 m

1809 mm

bezpečnostná svetelná závora

Datasensing Výška ochranného poľa 1950 mm Bezpečnostná svetelná závora SH4 – kaskádovitý model na ochranu prstov Bezpečnostná trieda: 3 Počet lúčov: 195

Objednávacie číslo:3760131

IP65IP67

10 m

1959 mm

bezpečnostná svetelná závora

Na stiahnutie

Datasheet

Datasheet 3760159 Datasensing Výška ochranného poľa 750 mm Bezpečnostná svetelná závora Datasensing SH4-30-0750-C-5-5 typ 4 (kaskádový mod

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3760159 Datasensing Výška ochranného poľa 750 mm Bezpečnostná svetelná závora Datasensing SH4-30-0750-C-5-5 typ 4 (kaskádový mod

Popis

SH4-30-0750-C-5-5 je vysokovýkonná bezpečnostná svetelná clona typu 4 špeciálne navrhnutá pre kaskádovanie. Ponúka spoľahlivú ochranu rúk bez mŕtvych zón v kompaktnom hliníkovom profile a možno ju bezproblémovo integrovať do zložitých bezpečnostných prostredí.
