Deditec NET-DEV-OPT-IN8-REL8 I / O modul Počet digitálnych vstupov: 8 Počet digitálnych vstupov: 8 Počet reléových výstu

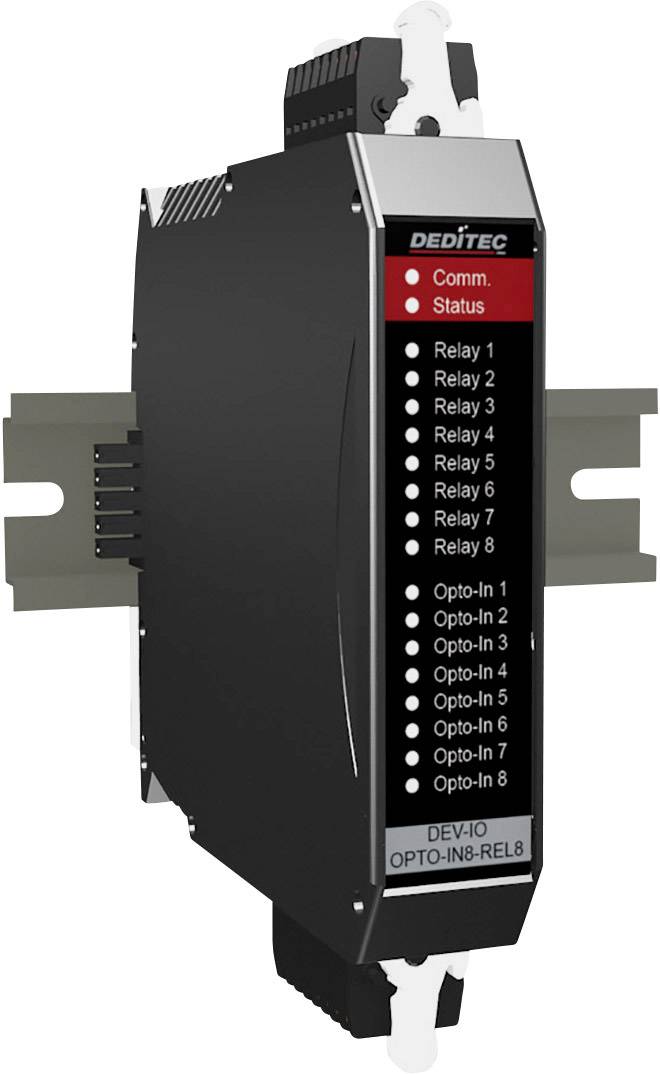

Čierne elektronické zariadenie na montáž na DIN lištu s červenými a zelenými indikačnými LED diódami. Zobrazuje aktívny, resp. neaktívny stav rôznych relé.

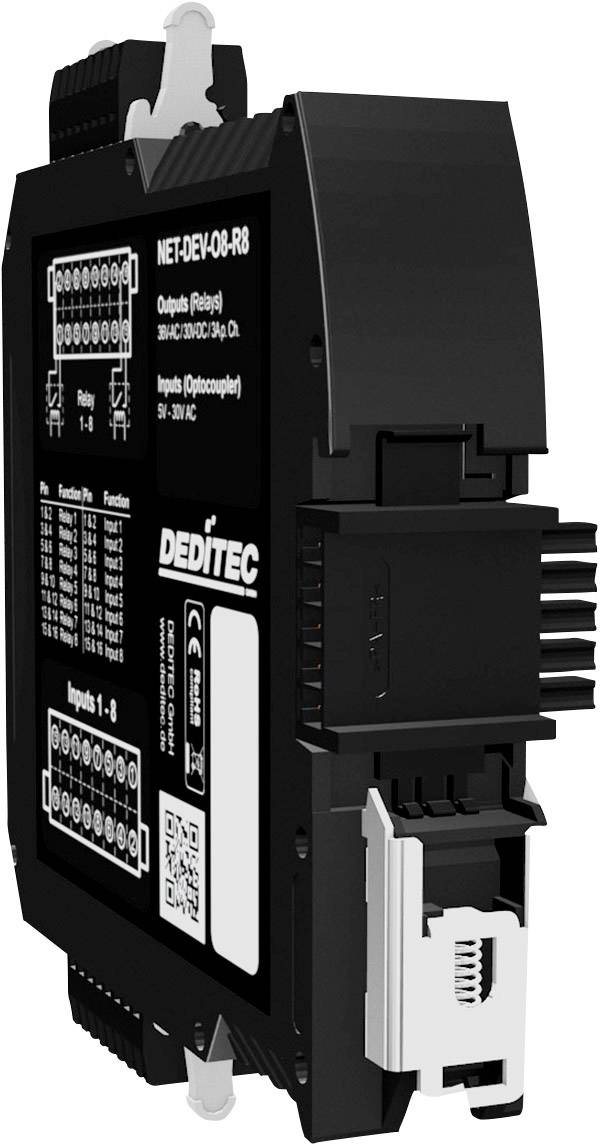

Elektronický modul na riadenie v priemyselných aplikáciách, s viacerými možnosťami pripojenia a LED indikátormi na monitorovanie stavu.

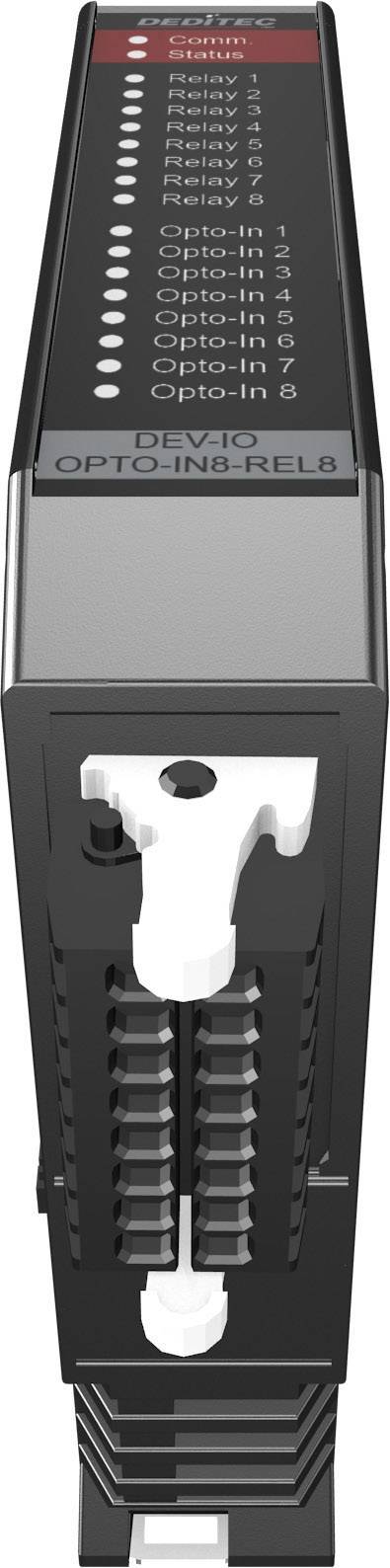

Nápis 'Opto-IN6-REL8' na čiernom elektronickom module s viacerými kruhovými kontrolkami a prepínačmi pre rôzne nastavenia 'opcií'.

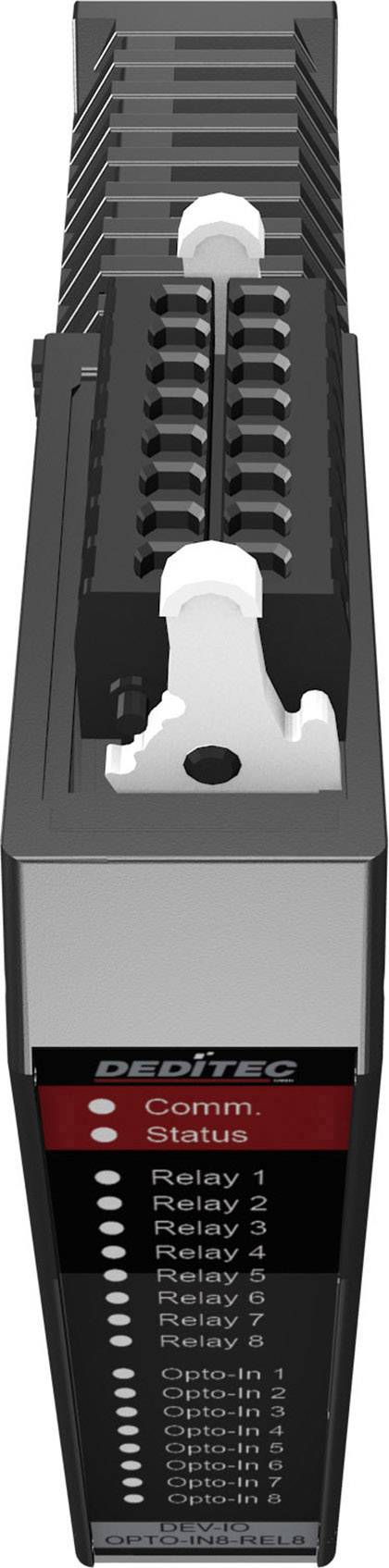

Reléový modul so 16 kanálmi. LED indikátory pre komunikáciu a stav. Obchodná značka viditeľná v hornej časti modulu.

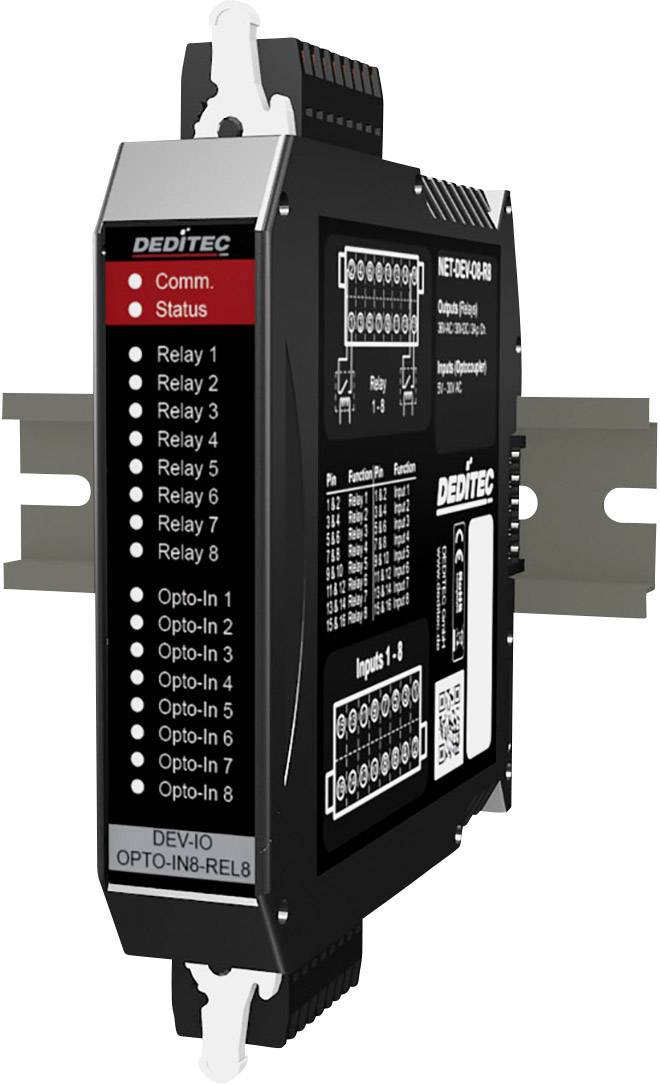

Na obrázku je elektronické zariadenie určené na montáž na DIN lištu s viacerými vstupmi a výstupmi, označené ako 'Relay' a 'Opto In'.

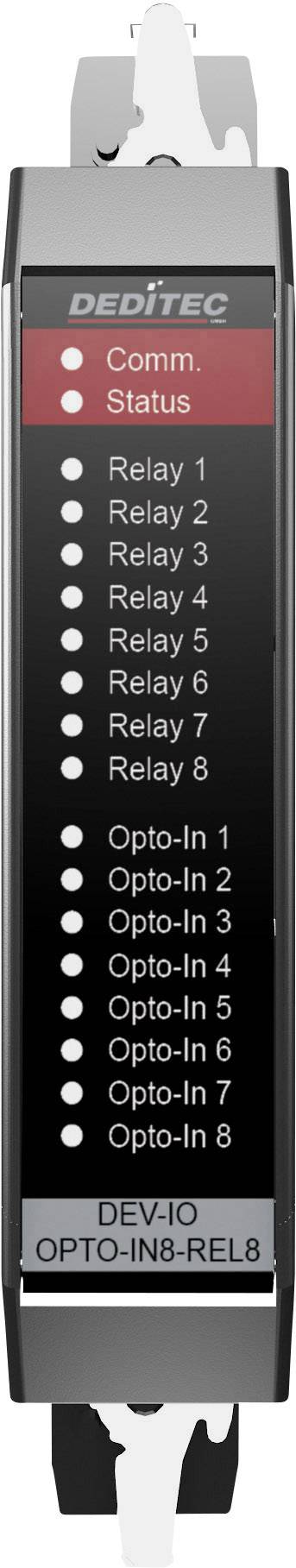

Kryt so stavovými indikačnými LED diódami pre komunikáciu a reléové, resp. optické vstupy/výstupy, označený štítkom 'DEDITEK DEV-IO OPTO-IN8-REL8'.

1/6

Kategória výrobku

I / O modul

Počet reléových výstupov

Typ

NET-DEV-OPT-IN8-REL8

Prevádzkové napätie

7 V

24 V

Prevádzkové napätie

V / DC

Čoskoro k dispozícii

Počet

Celkom (308,13 € / kus)

308,13 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Hlavné benefity

NET-DEV-OPT-IN8-REL8

8 vstupov optočlenu
Spínacie napätie 15 - 24 V AC / DC (opt. 5 - 15 V str. / S.)
16-bitový čítač na kanál (do 10 kHz) s funkciou blokovania
Filter pre pulty / žabky nastaviteľný od 5ms do 255ms
8 reléových výstupov
AC spínacie napätie (36V / 3A / 78W)
DC spínacie napätie (30V / 3A / 60W)
Procesy časovaného prepínania
Vypnutie ochrany pred uplynutím časového limitu
Galvanicky oddelené cez relé / optočlen
LED indikátor stavu pre každý vstupný / výstupný kanál
Vhodný na montáž na lištu

Technické parametre

Kategória výrobku: I / O modul

Typ: NET-DEV-OPT-IN8-REL8

Prevádzkové napätie: 7 V
24 V

Prevádzkové napätie: V / DC

V: 114.5 mm

Dĺžka: 99 mm

Šírka: 22.5 mm

Počet digitálnych vstupov: 0

Počet digitálnych vstupov: 8

Počet digitálnych vstupov: 8

Počet reléových výstupov: 8

Rozmer.: (d x š x v) 99 x 22.5 x 114.5 mm

Kontrolné LED diódy: áno

Číslo výrobcu: NET-DEV-OPT-IN8-REL8

Spôsob montáže: DIN lišta (TS 35)

Na stiahnutie

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2149456 Deditec NET-DEV-OPT-IN8-REL8 I / O modul Počet digitálnych vstupov: 8 Počet digitálnych vstupov: 8 Počet reléových výstu

Popis

Základom NET modulu je NET-CPU-BASE s rozhraním Ethernet / USB alebo NET-CPU-PRO-CS s Ethernet / USB / CAN / sériovým rozhraním.
K týmto základným modulom NET-CPU možno kombinovať a pripojiť až 64 rôznych modulov NET-DEV-I / O.
Analógové a digitálne moduly je možné kombinovať.
V závislosti od aplikácie je možné kombinovať digitálne a analógové moduly. Kombinácie modulov s relé, výkonovými relé a A / D vstupmi, ako aj záznam teploty preto nie sú žiadnym problémom. Celý modul je namontovaný na cylindri.
Je možná servisná zmena jedného modulu
Jednotlivé moduly je možné počas prevádzky dokonca vymieňať alebo meniť. To umožňuje upgrade vhodný pre servis alebo výmenu modulov. Pri ďalšom reštartovaní celého modulu rozhranie NET-CPU najskôr skenuje všetky I / O moduly NET-DEV a zaznamená tak celú konfiguráciu modulu.
