Deditec UC-CANOPEN-THERMO4_K I / O modul CANopen, vstupy Počet vstupov: 4 x, výstupy Počet výstupov: 0 x, Počet vstupov
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Počet
Celkom (511,38 € / kus)
511,38 €
bez DPH.
Doprava zadarmo
Hlavné benefity
Termočlánky na meranie teploty CANopen * Modul so 4 vstupmi typu K
- Profily CANopen podľa špecifikácie CiA® CiA 301, CiA 305 a CiA 401
- CAN 2.0A alebo CAN 2.0B
- Galvanicky oddelené do 500 V
- Konfigurovateľné pomocou kódovacích spínačov
- 1 Mbit/s, 800 Kbit/s, 500 Kbit/s, 250 Kbit/s, 125 Kbit/s, 100 Kbit/s, 50 Kbit/s, 20 Kbit/s, 10 Kbit/s, Autobaud
- Termočlánok typu K
- Rozlíšenie každého kanála: 14-bitové
- Presnosť: 0,25 °C
- Teplotný rozsah: -200 °C až +1350 °C
- Presnosť: 0,25 °C
- Presnosť od -200 °C do 700 °C: ± 2 °C
- Presnosť od 700 °C do 1350 °C: ± 4 °C
- Bezpečnosť: Kompenzácia studeného spoja
- Galvanické oddelenie: Kanály 1+2 až kanály 3+4: max. 500 V
- Galvanické oddelenie: Kanály 1…4 pre napájanie: max. 500 V
Technické parametre
- Montáž na DIN lištu (nosná lišta 35 mm x 7,5 mm)
- Kategória výrobku
I / O modul
- Rozhranie
CANopen
- Typ
UC-CANOPEN-THERMO4_K
- Prevádzkové napätie
7 V/DC
24 V/DC
- Max. prevádzková teplota
50 °C
- Min. prevádzková teplota
10 °C
- Prevádzkové napätie
7 až 24 V/DC
- Prevádzková teplota
10 do 50 °C
- Počet vstupov / výstupov
4
- Počet vstupov
4 x
- Počet výstupov
0 x
- Rozmer.
(š x v) 22.5 mm x 117 mm
- Max. odber prúdu
130 mA
- V
117 mm
- Šírka
22.5 mm
- Číslo výrobcu
UC-CANOPEN-THERMO4_K
- Prevedenie
Robustný modul DIN lišty na montáž na horné lišty s integrovanou kompenzáciou studeného spoja a galvanickým oddelením
- Vstupy
2 alebo 4 teplotné vstupy pre termočlánky typu K so 14-bitovým AD prevodníkom
- Rozhranie
Zbernica CAN
- Príkon prúdu
130 mA
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3796649 Deditec UC-CANOPEN-THERMO4_K I / O modul CANopen, vstupy Počet vstupov: 4 x, výstupy Počet výstupov: 0 x, Počet vstupov
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3796649 Deditec UC-CANOPEN-THERMO4_K I / O modul CANopen, vstupy Počet vstupov: 4 x, výstupy Počet výstupov: 0 x, Počet vstupov
Popis

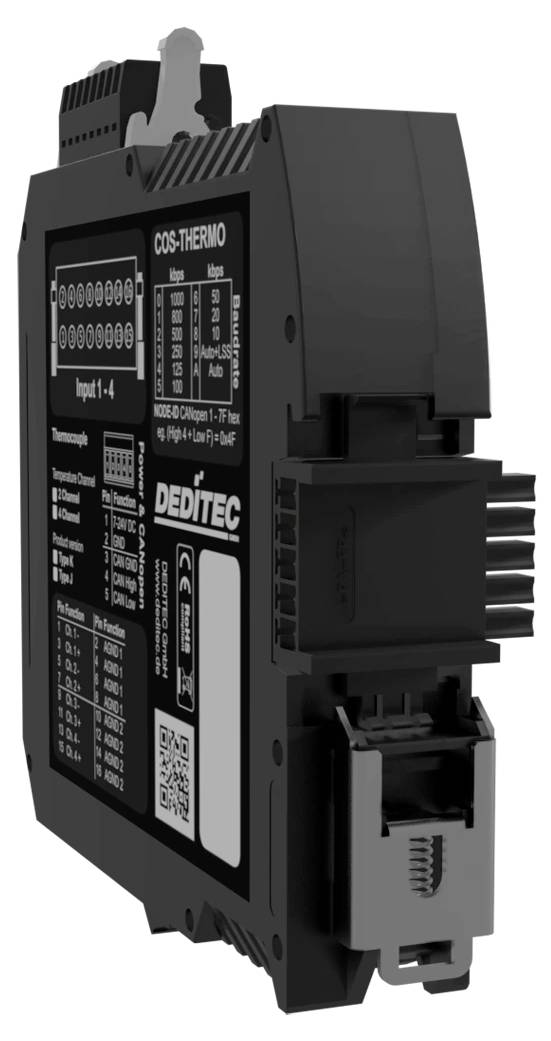

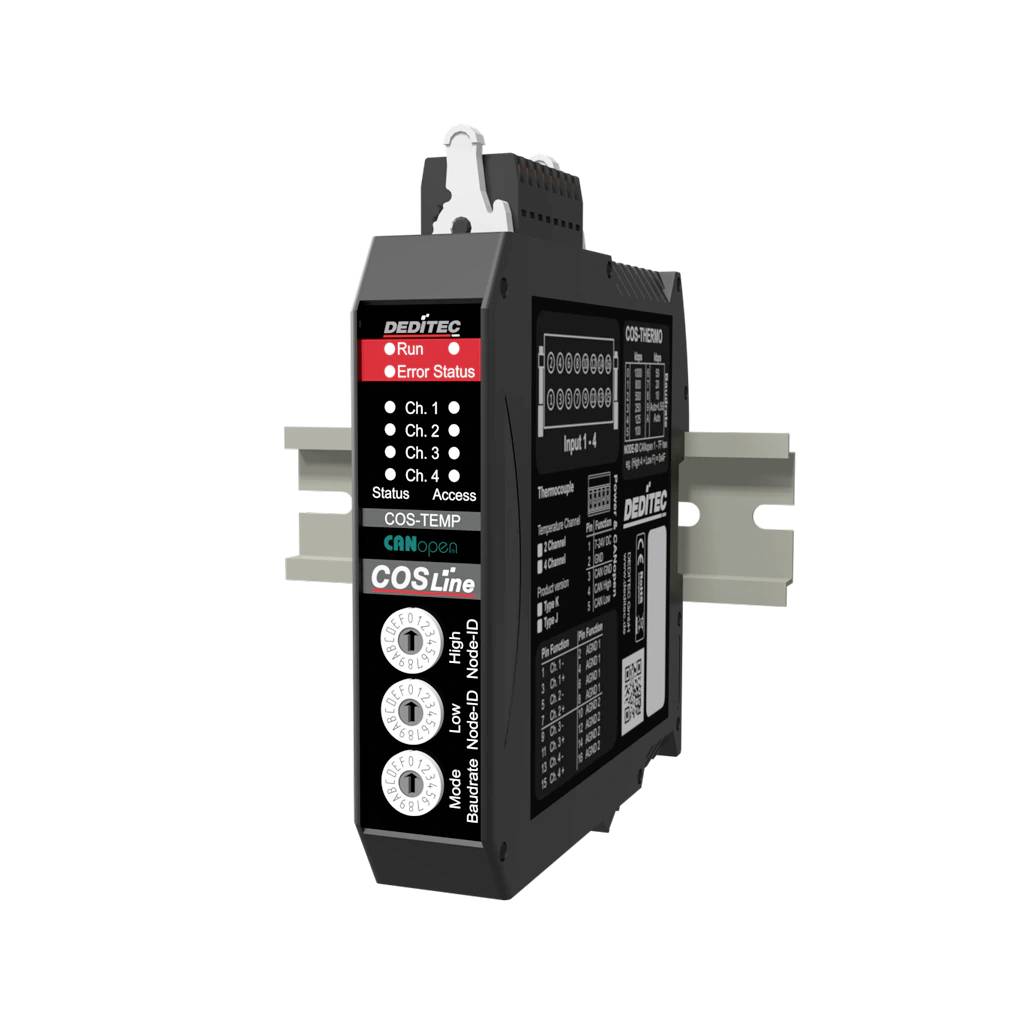

UC-CANopen-Thermo4_K je presný modul na meranie teploty s rozhraním CANopen na snímanie až štyroch termočlánkov typu K. Ideálne na monitorovanie teploty v priemyselných zariadeniach alebo na meracie úlohy v testovacích laboratóriách. Galvanické oddelenie, filtračné funkcie a robustný priemyselný dizajn zabezpečujú spoľahlivý výkon. Perfektne kombinovateľný s reléovým výstupným modulom pre spínacie úlohy.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Prevedenie
- Určené pre priemyselné aplikácie v rozvádzačoch a decentralizovaných automatizačných štruktúrach
- Napájacie napätie: +7 V až +24 V DC
- Zásuvné pružinové lišty s uzamykacím mechanizmom
- Montáž na DIN lištu 35 mm x 7,5 mm
- Prevádzková teplota: +10 °C až +50 °C (rozšírený teplotný rozsah k dispozícii na požiadanie)
- Vhodné pre typické priemyselné vnútorné priestory a prostredia rozvádzacích skríň
- Oblasti použitia: Strojárstvo, automatizácia zariadení, testovacie lavice, konštrukcia rozvádzacích skríň, automatizácia budov a riadenie priemyselných sietí
Rozsah dodávky
- 5-kolíkový konektor
- 2x 16-pinový konektor
- Ovládací nástroj pre konektory Wago
- Konektory na DIN lištu
Požiadavky na systém
- Windows, Linux
