DEHN 929161 DPA CL8 EA 4PPOE kombinovaný chránič proti prepätiu 1 ks

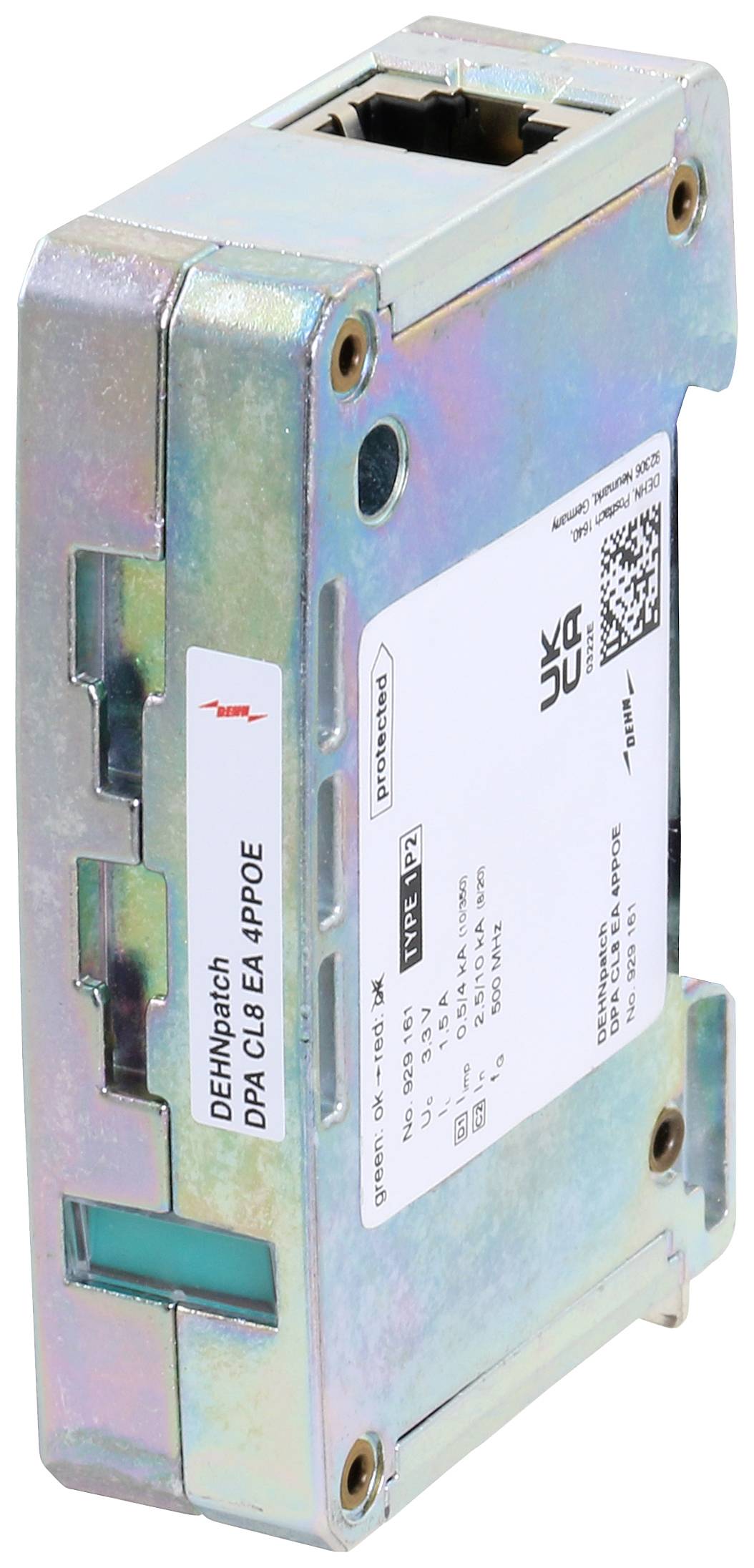

Kovový adaptérový modul 'DEHNpatch DPA C|6 EA 4PPOE' na ochranu pred prepätím pri ethernetových pripojeniach, vybavený QR kódom a konektormi.

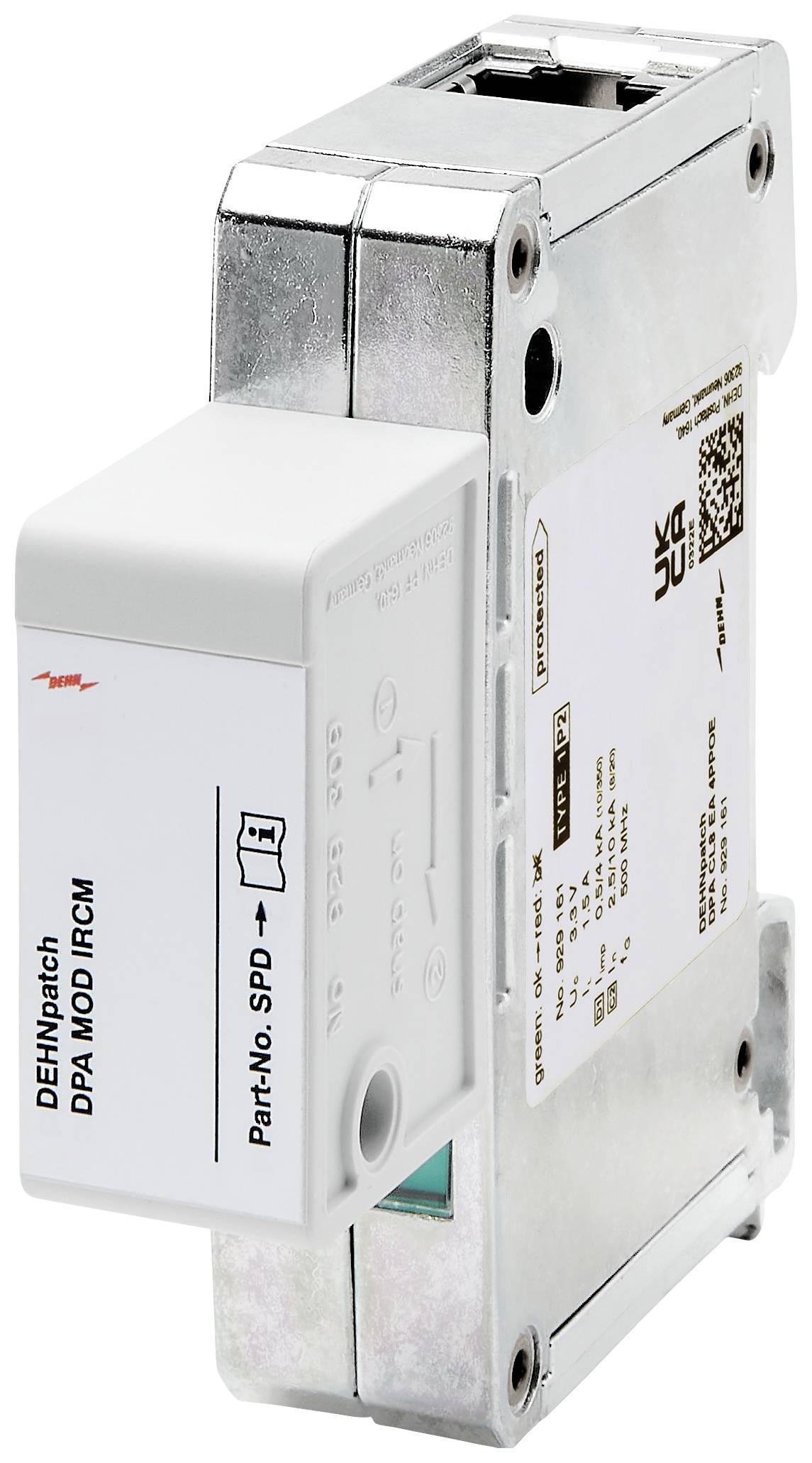

'DEHNpatch DPA MOD' ethernetový zariadenie na ochranu pred prepätím z kovu s plastovými prvkami, vhodné na montáž na DIN lištu.

1/2

Datasheety: (PDF)

Okamžité doručenie: Pi 2. 10.

22 Ks

Počet

Celkom (109,75 € / kus)

109,75 €

bez DPH.

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Kombinovaný zvodič DEHN 929161

celková šírka 19 mm
Technológia pripojenia RJ45
So stavovým displejom

Technické parametre

Menovité napätie (UN): 3,3V
Maximálne trvalé napätie DC (Uc): 3,3 V
Maximálne trvalé napätie DC Pa-Pa (PoE) (Uc): 58 V
Menovitý prúd (IL): 1,5A
D1 bleskový impulzný prúd (10/350 μs) celkom (Iimp): 4 kA
C2 menovitý vybíjací prúd (8/20 μs) Ad-Ad (In): 150 A
C2 menovitý vybíjací prúd (8/20 μs) Ad-PG (In): 2,5 kA
C2 menovitý vybíjací prúd (8/20 μs) celkom (In): 10 kA
C2 Nominálny vybíjací prúd (8/20 μs) Pa-Pa (PoE) (In): 150 A
Úroveň ochrany Ad-Ad pri In C2 (UP): ≤ 100 V
Úroveň ochrany Ad-PG pri In C2 (UP): ≤ 600 V
Úroveň ochrany Pa-Pa pri In C2 (PoE) (UP): ≤ 100 V
Úroveň ochrany Ad-Ad pri 1 kV/μs C3 (UP): ≤ 140 V
Úroveň ochrany Ad-PG pri 1 kV/μs C3 (UP): ≤ 500 V
Úroveň ochrany Pa-Pa pri 1 kV/μs C3 (PoE) (UP): ≤ 170 V
Medzná frekvencia (fG): 500 MHz
Kapacitné vedenie (C): ≤ 15 pF
Kapacita Ad-PG (C): ≤ 40 pF
Inštalácia: na 35 mm DIN lištu podľa EN 60715
Pripojovací vstup / výstup: zásuvka RJ45 / zásuvka RJ45
Obsadenosť: 1/2, 3/6, 4/5, 7/8
Uzemnenie: cez 35 mm DIN lištu podľa EN 60715
Materiál puzdra: liaty zinok
Farba: prázdna
Hmotnosť: 180 g

Kategória výrobku: kombinovaný chránič proti prepätiu

Menovité napätie: 3.3 V

Prevádzková teplota: -40ºC až +80ºC °C

: IP20

Číslo výrobcu: 929161

Farba: viacfarebná

Normy: GHMT / IEC 61643-21 / EN 61643-21

Rozmer.: (š x v x h) 19 x 75 x 51 mm

Šírka: 19 mm

V: 75 mm

Hĺbka: 51 mm

Obsah: 1 ks

Hmotnosť: 0.19

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 2589587 DEHN 929161 DPA CL8 EA 4PPOE kombinovaný chránič proti prepätiu 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2589587 DEHN 929161 DPA CL8 EA 4PPOE kombinovaný chránič proti prepätiu 1 ks

Popis

Univerzálny, priestorovo nenáročný kombinovaný zvodič so šírkou 19 mm a pripojovacou technikou RJ45 so stavovým displejom pre jednoduchú údržbu. Ochrana aplikácií v štruktúrovanej kabeláži podľa triedy EA do 500 MHz, napr. B. Priemyselný Ethernet, distribútori dát, systémy digitálnych kamier, Power over Ethernet (v súlade s IEEE 802.3 až do 4PPoE) a vo všeobecnosti rozhrania založené na Ethernete. Všetky páry vodičov sú chránené výkonnými zvodičmi plynu a ochrannými diódami medzi signálovými vodičmi a pármi vodičov. Plne tienený dizajn adaptéra so zásuvkami RJ45 pre montáž na DIN lištu. S prídavným skrutkovým pripojením na strane krytu pre voliteľné uzemnenie.
