DEHN 929166 DPA C8 D 4PPOE zvodič prepätia 1 ks

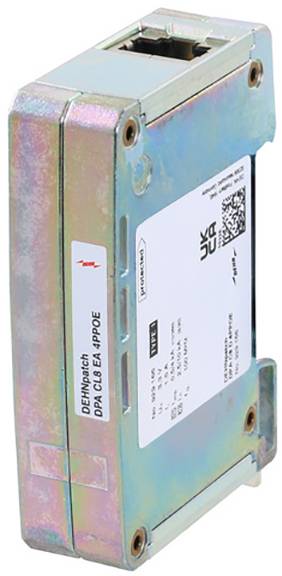

Kovový elektronický prístroj v prizmatickom tvare s etiketou 'DEHNpatch DPA CL8 EA APPOE'. Produkt sa javí ako sieťová komponenta.

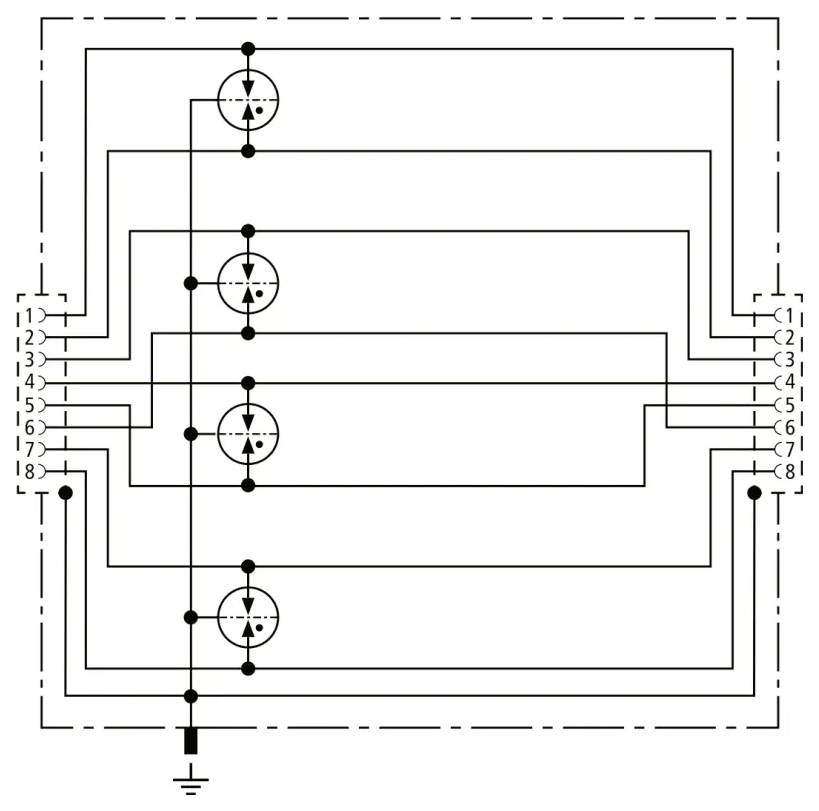

Diagram relé logického obvodu so štyrmi cievkami a kontaktmi, vzájomne prepojenými na riadenie elektrického systému, uzemnený v spodnej časti.

Technický diagram zobrazuje rozmery obdĺžnikového zariadenia. Z čelného pohľadu sú rozmery 75 krát 19 a z bočného pohľadu 51 krát 7.

1/3

Datasheety: (PDF)

Doručenie: Po 5. 10.

4 Ks

Počet

Celkom (60,15 € / kus)

60,15 €

bez DPH.

Už len 4 Ks skladom!

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Bleskojistka DEHN 929166

celková šírka 19 mm
Technológia pripojenia RJ45
Na vyrovnanie potenciálov ochrany pred bleskom

Technické parametre

Menovité napätie (UN): 3,3V
Maximálne trvalé napätie DC (Uc): 3,3 V
Maximálne trvalé napätie DC Pa-Pa (PoE) (Uc): 58 V
Menovitý prúd (IL): 1,5A
D1 bleskový impulzný prúd (10/350 μs) celkom (Iimp): 4 kA
C2 menovitý vybíjací prúd (8/20 μs) Ad-Ad (In): 2,5 kA
C2 menovitý vybíjací prúd (8/20 μs) Ad-PG (In): 2,5 kA
C2 menovitý vybíjací prúd (8/20 μs) celkom (In): 10 kA
C2 Nominálny vybíjací prúd (8/20 μs) Pa-Pa (PoE) (In): 2,5 kA
Úroveň ochrany Ad-Ad pri In C2 (UP): ≤ 700 V
Úroveň ochrany Ad-PG pri In C2 (UP): ≤ 600 V
Úroveň ochrany Pa-Pa pri In C2 (PoE) (UP): ≤ 800 V
Úroveň ochrany Ad-Ad pri 1 kV/μs C3 (UP): ≤ 700 V
Úroveň ochrany Ad-PG pri 1 kV/μs C3 (UP): ≤ 600 V
Úroveň ochrany Pa-Pa pri 1 kV/μs C3 (PoE) (UP): ≤ 800 V
Medzná frekvencia (fG): 100 MHz
Kapacitné vedenie (C): ≤ 10 pF
Kapacita Ad-PG (C): ≤ 25 pF
Montáž: 35 mm DIN lišta podľa EN 60715
Vstupný/výstupný konektor: RJ45 samica/RJ45 samica
Obsadenosť: 1/2, 3/6, 4/5, 7/8
Uzemnenie: cez 35 mm DIN lištu podľa EN 60715
Materiál puzdra: liaty zinok
Farba: prázdna
Hmotnosť: 167 g

Kategória výrobku: zvodič prepätia

Menovité napätie: 3.3 V

Prevádzková teplota: -40ºC až +80ºC °C

: IP20

Číslo výrobcu: 929166

Normy: IEC 61643-21 / EN 61643-21

Rozmer.: (š x v x h) 19 x 75 x 51 mm

Šírka: 19 mm

V: 75 mm

Hĺbka: 51 mm

Obsah: 1 ks

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 2589588 DEHN 929166 DPA C8 D 4PPOE zvodič prepätia 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2589588 DEHN 929166 DPA C8 D 4PPOE zvodič prepätia 1 ks

Popis

Univerzálny, priestorovo nenáročný zvodič bleskových prúdov so šírkou 19 mm a pripojovacou technikou RJ45 na vyrovnávanie potenciálov ochrany pred bleskom. Ochrana aplikácií štruktúrovanej kabeláže triedy D do 100 MHz, napr. B. Priemyselný Ethernet, distribútori dát, systémy digitálnych kamier, Power over Ethernet (v súlade s IEEE 802.3 až do 4PPoE) a vo všeobecnosti rozhrania založené na Ethernete. Všetky páry vodičov sú chránené výkonnými zvodičmi plynu. Plne tienený dizajn adaptéra so zásuvkami RJ45 pre montáž na DIN lištu. S prídavným skrutkovým pripojením na strane krytu pre voliteľné uzemnenie.
