DEHN 942310 DG MP TT 275 zvodič prepätia Přepětová ochrana pre: rozvodná skriňa 20 kA 1 ks

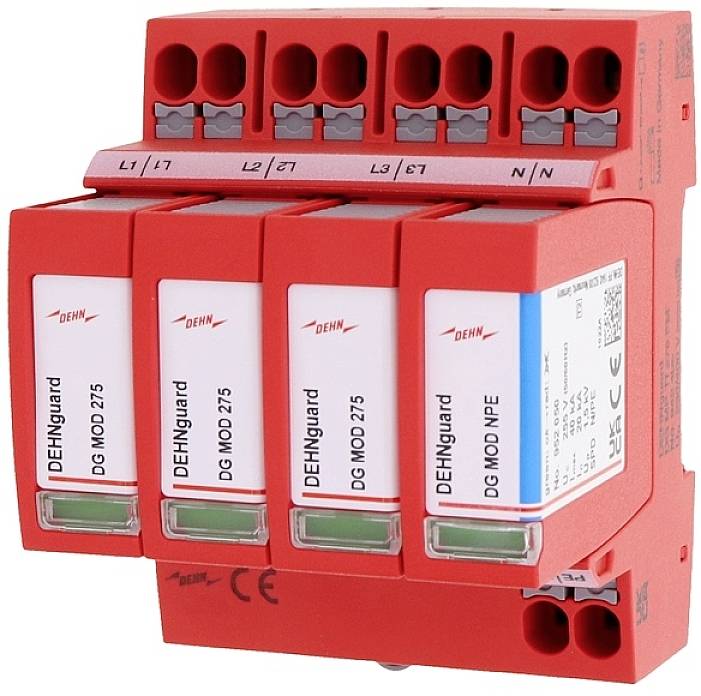

Červené zariadenie na ochranu pred prepätím so štyrmi modulovými vložkami. Moduly sú označené nápisom 'DEHNguard DG MOD 275'.

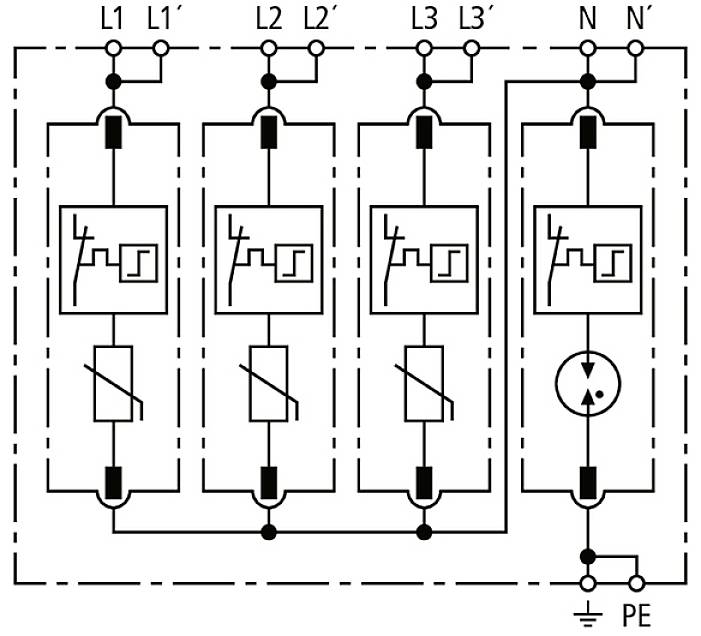

'Schéma zapojenia trojfázového ochranného spínača so štyrmi obvodmi, označenými ako L1, L2, L3 a N, vrátane PE pripojenia.'

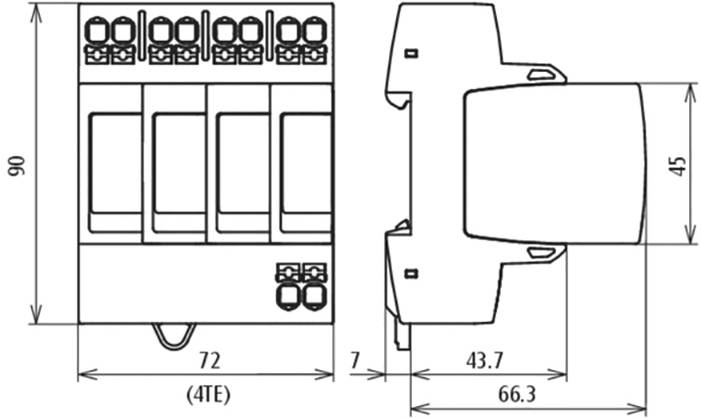

'Elektrická schéma pre elektrické zariadenie, 90 mm vysoké, 72 mm široké, so 4 jednotkami (4TE). Zobrazuje pohľad spredu a z boku s rozmermi.'

1/3

Datasheety: (PDF)

Doručenie: Ut 13. 10.

3 Ks

Počet

Celkom (109,75 € / kus)

124,99 €

-12 %

109,75 €

bez DPH.

Doprava zadarmo

Už len 3 Ks skladom!

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Energeticky koordinovaný ochranný účinok na koncové zariadenie (≤ 10 m) typ 2 + typ 3
Najvyššie trvalé napätie: AC [L-PE] (UC) 275 V (50 / 60 Hz)
Najvyššie trvalé napätie: AC [N-PE] (UC) 255 V (50 / 60 Hz)
Menovitý vybíjací prúd: (8/20 µs) (In) 20 kA
Menovitý zaťažovací prúd s V cez vedenie: (IL) 40 A
Úroveň ochrany [L-PE] / [N-PE] (UP): ≤ 1,5 / ≤ 1,5 kV
Úroveň ochrany [L-PE] / [N-PE] pri 5 kA (UP): ≤ 1,5 / ≤ 1,5 kV
Čas odozvy (tA): ≤ 100 ns
Vyžaduje sa dodatočná externá poistka: č
Hodnotenie odolnosti proti skratu (ISCCR): 25 kArms
Maximálna nadprúdová ochrana na strane siete s V-priechodným vedením: 40 A gG
Maximálna nadprúdová ochrana na strane siete s odbočkovým vedením
(dvojité pripojenie 2 x 10 mm²) žiadne:
Napätie TOV (UT) - Charakteristika: 335 V / 5 s - Pevnosť
Napätie TOV (UT) - Charakteristika: 440 V / 120 min - Pevnosť
Zvodový prúd: žiadny zvodový prúd
Zobrazenie funkcie / poruchy: zelená / červená
Počet portov: 1
Prierez pripojenia: (min.) 1,5 mm² pevný
Pripojovací prierez: (min.) 6 mm² jemne lankový
Pripojovací prierez: (max.) 10 mm² pevný / pružný
Prierez pripojenia: (min.) s objímkou 1,5 mm²
Pripojovací prierez: (max.) s objímkou 6 mm²
Pripojovací prierez: (max.) s objímkou bez nákružku 10 mm²
Montáž na 35 mm DIN lištu podľa EN 60715
Materiál puzdra: termoplast, farba červená, UL 94 V-0
Miesto inštalácie: interiér
Inštalačné rozmery: 4 HP, DIN 43880
Schválenia: KEMA, VDE
Spínacia kapacita: AC 250V / 0,5A
Spínacia kapacita: DC 250V / 0,1A; 125V/0,2A; 75V/0,5A

Kategória výrobku: zvodič prepätia

Přepětová ochrana pre: rozvodná skriňa

Únikový prúd: 20 kA

Menovité napätie: 230 V/AC
400 V/AC

Doba odozvy: ≤ 25 ns

Prevádzková teplota: -40 - +80 °C

: IP20

Číslo výrobcu: 942310

Farba: červená

Normy: SPD podľa EN 61643-11 / ... IEC 61643-11 Typ 2 + Typ 3 / Trieda II + Trieda III

Rozmer.: (š x v x h) 72 x 90 x 70 mm

Šírka: 72 mm

V: 90 mm

Hĺbka: 70 mm

Obsah: 1 ks

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 2734571 DEHN 942310 DG MP TT 275 zvodič prepätia Přepětová ochrana pre: rozvodná skriňa 20 kA 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2734571 DEHN 942310 DG MP TT 275 zvodič prepätia Přepětová ochrana pre: rozvodná skriňa 20 kA 1 ks

Popis

Modulárny zvodič prepätia pre systémy TT a TN-S (obvod 3+1).

· Kompletná jednotka pripravená na pripojenie pozostávajúca zo základnej časti a zasunutých ochranných modulov

· Energeticky zladené v rámci rodiny produktov Red/Line

· Vysoká vybíjacia kapacita vďaka výkonným varistorom/iskriskám z oxidu zinočnatého

· Vysoká úroveň bezpečnosti zariadenia vďaka monitorovaniu zvodiča "Thermo-Dynamic-Control"

· Jednoduchá výmena ochranného modulu bez použitia náradia vďaka uzamykaciemu systému modulu s tlačidlom na odomknutie modulu

· Vibrácie a nárazy testované podľa EN 60068-2

· Technológia pripojenia push-in"
