DEHN 942341 DG MP TT ACI 275 FM zvodič prepätia Přepětová ochrana pre: rozvodná skriňa 20 kA 1 ks

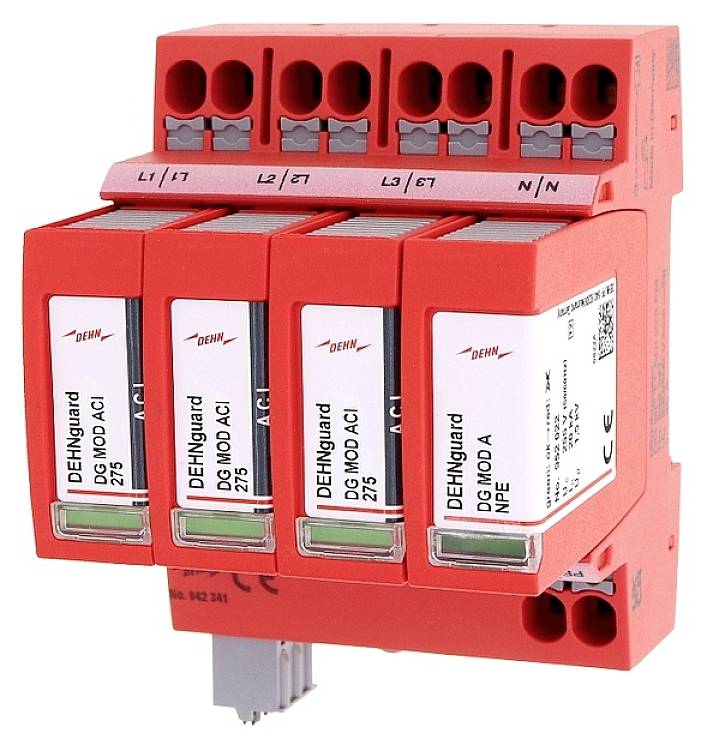

Červené zariadenie na ochranu pred prepätím so štyrmi zásuvkovými modulmi, označené ako 'DEHNguard'. Má päť pripojení na hornej strane.

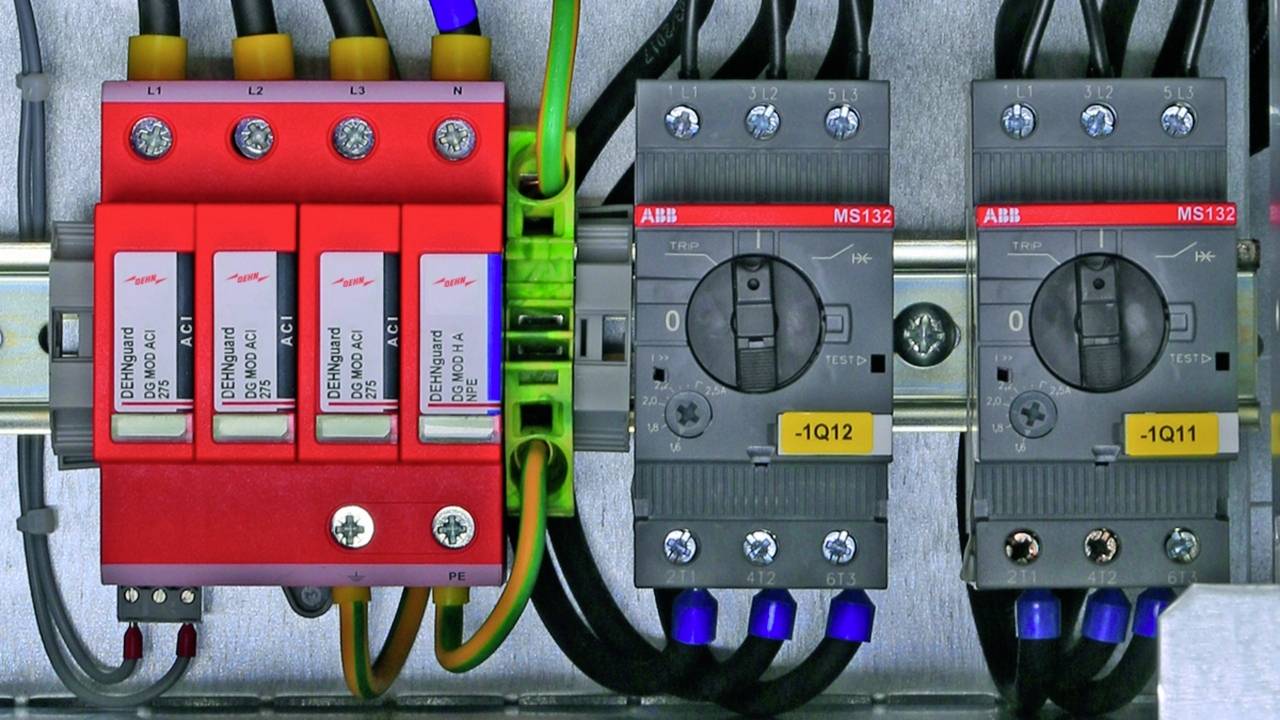

Rozvádzač s viacerými spínačmi a poistkami, vrátane červených a sivých modulov, ktoré spravujú elektrické prepojenia.

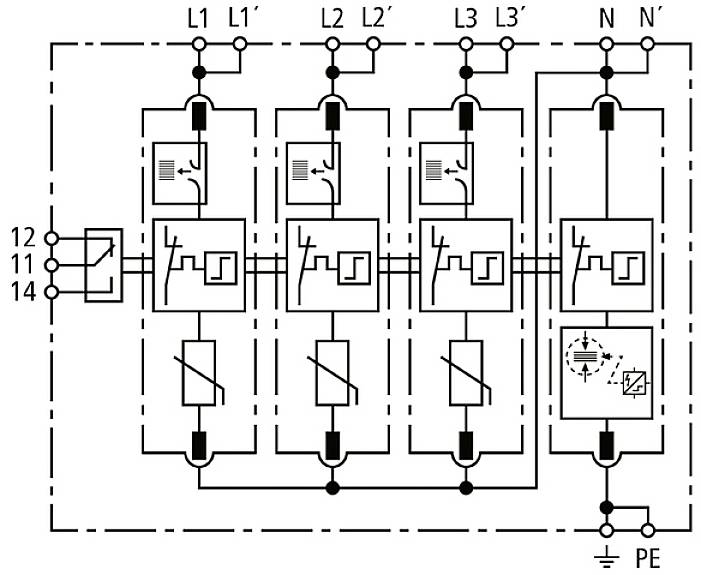

Elektrický schéma zapojenia zobrazuje sériové zapojenie štyroch ochranných spínačov, ktoré sú prepojené s fázami L1 až L3, nulovým vodičom N a ochranným uzemnením PE.

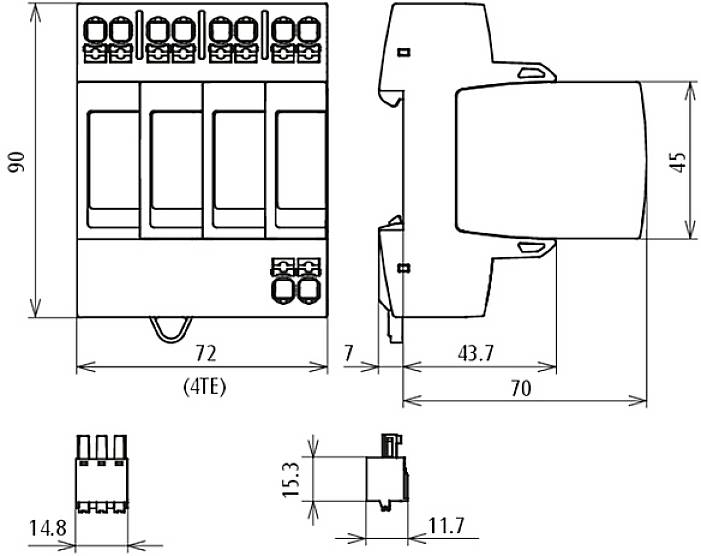

Technický výkres elektrického zariadenia s rozmermi. Zobrazuje čelný a bočný pohľad s mierami v milimetroch.

1/4

Datasheety: (PDF)

Doručenie: Po 9. 11.

1 Ks

Počet

Celkom (329,27 € / kus)

329,27 €

bez DPH.

Doprava zadarmo

Už len 1 Ks skladom!

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Energeticky koordinovaný ochranný účinok na koncové zariadenie (≤ 10 m) typ 2 + typ 3
Najvyššie trvalé napätie: AC [L-PE] (UC) 275 V (50 / 60 Hz)
Najvyššie trvalé napätie: AC [N-PE] (UC) 255 V (50 / 60 Hz)
Menovitý vybíjací prúd: (8/20 µs) (In) 20 kA
Menovitý zaťažovací prúd s V cez vedenie: (IL) 40 A
Úroveň ochrany [L-PE] / [N-PE] (UP): ≤ 1,5 / ≤ 1,5 kV
Úroveň ochrany [L-PE] / [N-PE] pri 5 kA (UP): ≤ 1,5 / ≤ 1,5 kV
Čas odozvy (tA): ≤ 100 ns
Vyžaduje sa dodatočná externá poistka: č
Odolnosť proti skratu (ISCCR): 25 kArms
Maximálna nadprúdová ochrana na strane siete s V-priechodným vedením: 40 A gG
Maximálna nadprúdová ochrana na strane siete s odbočkovým vedením
(dvojité pripojenie 2 x 10 mm²) žiadne:
Napätie TOV (UT) - Charakteristika: 335 V / 5 s - Pevnosť
Napätie TOV (UT) - Charakteristika: 440 V / 120 min - Pevnosť
Zvodový prúd: žiadny zvodový prúd
Zobrazenie funkcie / poruchy: zelená / červená
Počet portov: 1
Prierez pripojenia: (min.) 1,5 mm² pevný
Pripojovací prierez: (min.) 6 mm² jemne lankový
Pripojovací prierez: (max.) 10 mm² pevný / pružný
Prierez pripojenia: (min.) s objímkou 1,5 mm²
Pripojovací prierez: (max.) s objímkou 6 mm²
Pripojovací prierez: (max.) s objímkou bez nákružku 10 mm²
Montáž na 35 mm DIN lištu podľa EN 60715
Materiál puzdra: termoplast, farba červená, UL 94 V-0
Miesto inštalácie: interiér
Inštalačné rozmery: 4 HP, DIN 43880
Schválenia: KEMA, VDE
FM kontakty: menič kontaktných formulárov
Spínacia kapacita: AC 250V / 0,5A
Spínacia kapacita: DC 250V / 0,1A; 125V/0,2A; 75V/0,5A

Kategória výrobku: zvodič prepätia

Přepětová ochrana pre: rozvodná skriňa

Únikový prúd: 20 kA

Menovité napätie: 230 V/AC
400 V/AC

Doba odozvy: ≤ 100 ns

Prevádzková teplota: -40 - +80 °C

: IP20

Číslo výrobcu: 942341

Farba: červená

Normy: SPD podľa EN 61643-11 / ... IEC 61643-11 Typ 2 / Trieda II

Rozmer.: (š x v x h) 72 x 90 x 70 mm

Šírka: 72 mm

V: 90 mm

Hĺbka: 70 mm

Obsah: 1 ks

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 2734569 DEHN 942341 DG MP TT ACI 275 FM zvodič prepätia Přepětová ochrana pre: rozvodná skriňa 20 kA 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2734569 DEHN 942341 DG MP TT ACI 275 FM zvodič prepätia Přepětová ochrana pre: rozvodná skriňa 20 kA 1 ks

Popis

Modulárny zvodič prepätia s Advanced Circuit Interruption (ACI) pre systémy TT a TN-S (okruh 3+1).

· Nová technológia "Advanced-Circuit Interruption" (ACI) integrovaná v ochrannom module, pozostávajúca z kombinácie spínač/iskrisko

· Vďaka technológii ACI nie je potrebná žiadna externá záložná poistka

· Malé pripojovacie prierezy 6 mm2 (Cu) sú úplne postačujúce *)

· Odolnosť TOV udávaná aj pri 440 V (AC).

· Vysoká dostupnosť systému, ako selektívne až 35 A gG systémové poistky

· Úplne bez zvodového prúdu vďaka galvanickému oddeleniu spínacou jednotkou ACI

· Energeticky zladené v rámci rodiny produktov Red/Line

· Vibrácie a nárazy testované podľa EN 60068-2

· Technológia pripojenia push-in
*) Zapojenie všetkých aktívnych vodičov musí byť inštalované tak, aby boli chránené pred uzemnením a skratom
