DEHN 942400 DG MP TNS 275 zvodič prepätia Přepětová ochrana pre: rozvodná skriňa 20 kA 1 ks

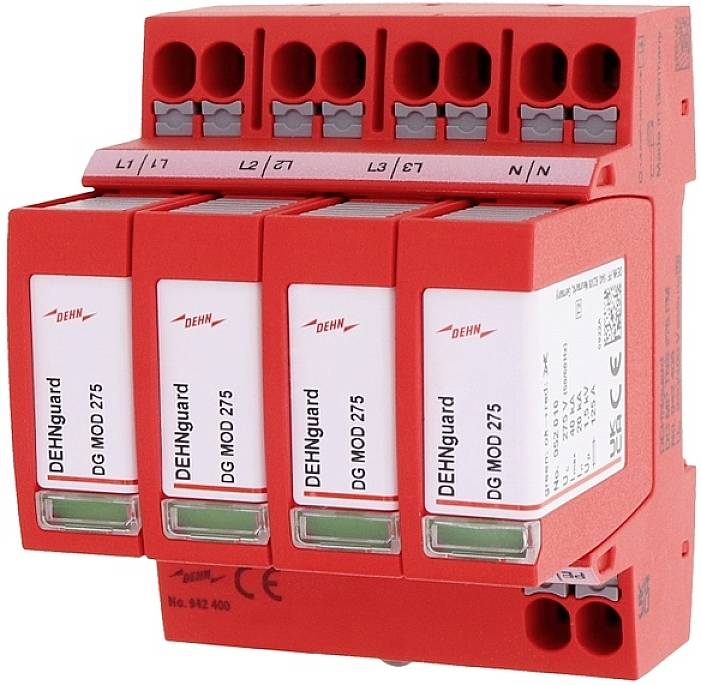

Červená ochrana proti prepätiu 'DEHNguard DG MOD 275', pozostávajúca zo štyroch modulov, označených L1, L2, L3, N pre distribúciu elektrického prúdu.

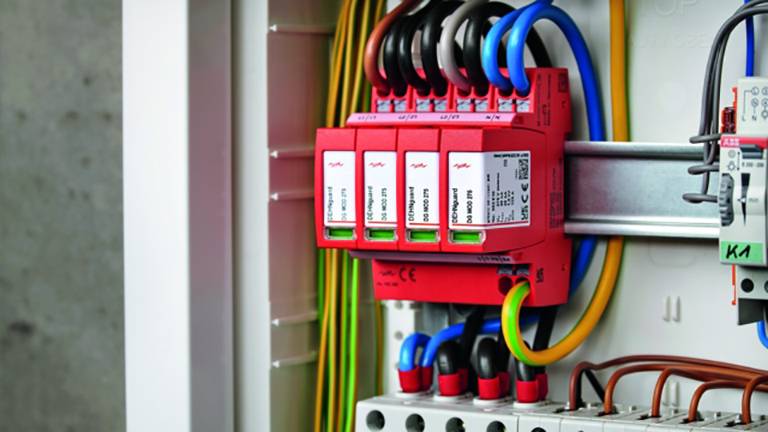

Elektrická rozvodná skriňa s viacerými červenými ochrannými vypínačmi a farebnými káblami. Zabezpečuje elektrickú bezpečnosť a distribúciu.

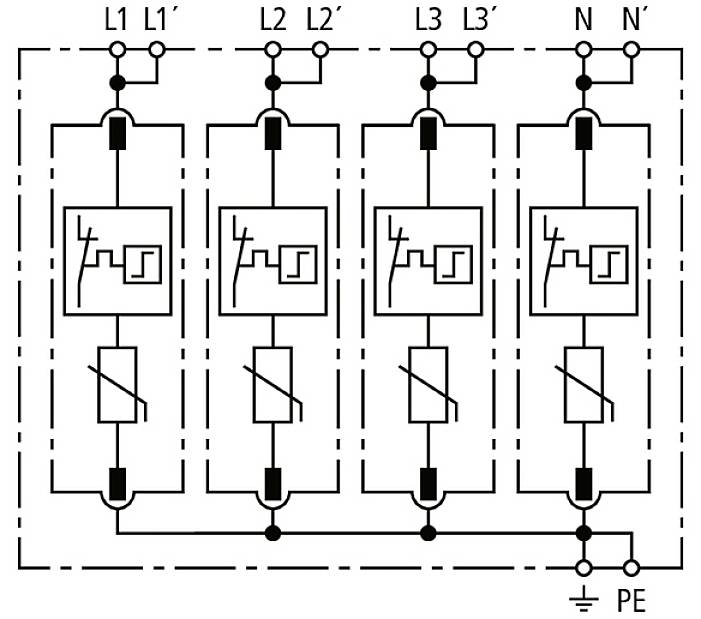

Obrázok zobrazuje elektrickú schému so štyrmi motorickými spínacími zariadeniami, ktoré sú zapojené paralelne, od 'L1' po 'L3', s uzemnením 'PE'.

Technický výkres štvorpólového elektrického spínača s rozmermi v milimetroch: výška 90, šírka 72, hĺbka 66,3.

1/4

Datasheety: (PDF)

Okamžité doručenie: Ut 13. 10.

11 Ks

Počet

Celkom (97,55 € / kus)

97,55 €

bez DPH.

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Energeticky koordinovaný ochranný účinok na koncové zariadenie (≤ 10 m) typ 2 + typ 3
Menovité napätie: AC (UN) 230 / 400 V (50 / 60 Hz)
Najvyššie trvalé napätie: AC (UC) 275 V (50 / 60 Hz)
Menovitý vybíjací prúd: (8/20 µs) (In) 20 kA
Maximálny výbojový rázový prúd: (8/20 µs) (Imax) 40 kA
Kombinované prepätie: [LN] (UOC) 20 kV
Menovitý zaťažovací prúd s V cez vedenie: (IL) 40 A
Úroveň ochrany: [L-PE] / [N-PE] (UP) ≤ 1,5 / ≤ 1,5 kV
Úroveň ochrany: [L-PE] / [N-PE] pri 5 kA (UP) ≤ 1 / ≤ 1 kV
Maximálna nadprúdová ochrana na strane siete s V-priechodným vedením: 40 A gG
Maximálna nadprúdová ochrana na strane vedenia s odbočkou (dvojité pripojenie 2 x 10 mm²): 125 A gG
Odolnosť proti skratu s maximálnou nadprúdovou ochranou na strane siete: (ISCCR) 50 kArms
Napätie TOV (UT) - Charakteristika: 335 V / 5 s - Pevnosť
Napätie TOV (UT) - charakteristika: 440 V / 120 min - bezpečná porucha
Zobrazenie funkcie / poruchy: zelená/červená
Počet portov 1
Prierez pripojenia: (min.) 1,5 mm² pevný
Pripojovací prierez: (min.) 6 mm² jemne lankový
Pripojovací prierez: (max.) 10 mm² pevný / pružný
Prierez pripojenia: (min.) s objímkou 1,5 mm²
Pripojovací prierez: (max.) s objímkou 6 mm²
Pripojovací prierez: (max.) s objímkou bez nákružku 10 mm²
Montáž na 35 mm DIN lištu podľa EN 60715
Materiál puzdra termoplast, farba červená, UL 94 V-0
Miesto inštalácie v interiéri
Inštalačné rozmery: 4 HP, DIN 43880
Schválenia KEMA, VDE
FM kontakty: / menič kontaktných formulárov
Spínacia kapacita: AC 250V / 0,5A
Spínacia kapacita: DC 250V / 0,1A; 125V/0,2A; 75V/0,5A
Prierez pripojenia pre FM svorky max 1,5 mm2 pevné / pružné

Kategória výrobku: zvodič prepätia

Přepětová ochrana pre: rozvodná skriňa

Únikový prúd: 20 kA

Menovité napätie: 230 V/AC
400 V/AC

Doba odozvy: ≤ 25 ns

Prevádzková teplota: -40 - +80 °C

: IP20

Číslo výrobcu: 942400

Farba: červená

Normy: SPD podľa EN 61643-11 / ... IEC 61643-11 Typ 2 + Typ 3 / Trieda II + Trieda III

Rozmer.: (š x v x h) 72 x 90 x 66.3 mm

Šírka: 72 mm

V: 90 mm

Hĺbka: 66.3 mm

Obsah: 1 ks

Hmotnosť: 350 g

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 2734568 DEHN 942400 DG MP TNS 275 zvodič prepätia Přepětová ochrana pre: rozvodná skriňa 20 kA 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2734568 DEHN 942400 DG MP TNS 275 zvodič prepätia Přepětová ochrana pre: rozvodná skriňa 20 kA 1 ks

Popis

Modulárny zvodič prepätia pre systémy TN-S; s bezpotenciálovým kontaktom diaľkovej signalizácie.

· Kompletná jednotka pripravená na pripojenie pozostávajúca zo základnej časti a zasunutých ochranných modulov

· Energeticky zladené v rámci rodiny produktov Red/Line

· Vysoká vybíjacia kapacita vďaka výkonným varistorom/iskriskám z oxidu zinočnatého

· Vysoká úroveň bezpečnosti zariadenia vďaka monitorovaniu zvodiča "Thermo-Dynamic-Control"

· Jednoduchá výmena ochranného modulu bez použitia náradia vďaka uzamykaciemu systému modulu s tlačidlom na odomknutie modulu

· Vibrácie a nárazy testované podľa EN 60068-2

· Technológia pripojenia push-in
