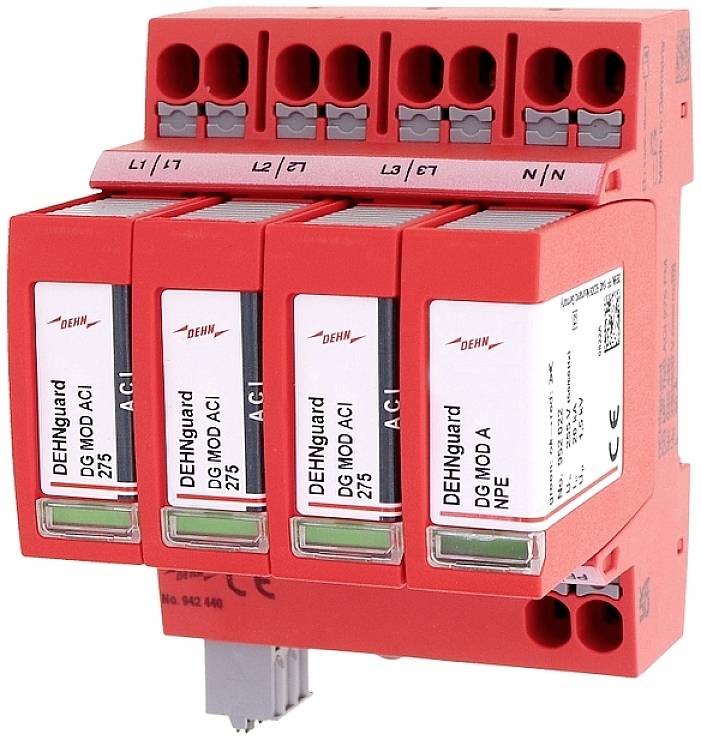

DEHN 942440 DG MP TNS ACI 275 FM zvodič prepätia Přepětová ochrana pre: rozvodná skriňa 20 kA 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
5 Ks
Počet
Celkom (304,88 € / kus)
304,88 €
bez DPH.
Doprava zadarmo
Už len 5 Ks skladom!
Technické parametre
- Energeticky koordinovaný ochranný účinok na koncové zariadenie (≤ 10 m) typ 2 + typ 3
- Najvyššie trvalé napätie: AC [L-PE] (UC) 275 V (50 / 60 Hz)
- Najvyššie trvalé napätie: AC [N-PE] (UC) 255 V (50 / 60 Hz)
- Menovitý vybíjací prúd: (8/20 µs) (In) 20 kA
- Menovitý zaťažovací prúd s V cez vedenie: (IL) 40 A
- Úroveň ochrany [L-PE] / [N-PE] (UP): ≤ 1,5 / ≤ 1,5 kV
- Úroveň ochrany [L-PE] / [N-PE] pri 5 kA (UP): ≤ 1,5 / ≤ 1,5 kV
- Čas odozvy (tA): ≤ 100 ns
- Vyžaduje sa dodatočná externá poistka: č
- Hodnotenie odolnosti proti skratu (ISCCR): 25 kArms
- Maximálna nadprúdová ochrana na strane siete s V-priechodným vedením: 40 A gG
- Maximálna nadprúdová ochrana na strane siete s odbočkou (dvojité pripojenie 2 x 10 mm²): žiadna
- Napätie TOV (UT) - Charakteristika: 335 V / 5 s - Pevnosť
- Napätie TOV (UT) - Charakteristika: 440 V / 120 min - Pevnosť
- Zvodový prúd: žiadny zvodový prúd
- Zobrazenie funkcie / poruchy: zelená / červená
- Počet portov: 1
- Prierez pripojenia: (min.) 1,5 mm² pevný
- Pripojovací prierez: (min.) 6 mm² jemne lankový
- Pripojovací prierez: (max.) 10 mm² pevný / pružný
- Prierez pripojenia: (min.) s objímkou 1,5 mm²
- Pripojovací prierez: (max.) s objímkou 6 mm²
- Pripojovací prierez: (max.) s objímkou bez nákružku 10 mm²
- Montáž na 35 mm DIN lištu podľa EN 60715
- Materiál puzdra: termoplast, farba červená, UL 94 V-0
- Miesto inštalácie: interiér
- Inštalačné rozmery: 4 HP, DIN 43880
- Schválenia: KEMA, VDE
- FM kontakty: menič kontaktných formulárov
- Spínacia kapacita: AC 250V / 0,5A
- Spínacia kapacita: DC 250V / 0,1A; 125V/0,2A; 75V/0,5A
- Kategória výrobku
zvodič prepätia
- Přepětová ochrana pre
rozvodná skriňa
- Únikový prúd
20 kA
- Menovité napätie
230 V/AC
400 V/AC
- Doba odozvy
≤ 100 ns
- Prevádzková teplota
-40 - +80 °C
IP20
- Číslo výrobcu
942440
- Farba
červená
- Normy
SPD podľa EN 61643-11 / ... IEC 61643-11 Typ 2 / Trieda II

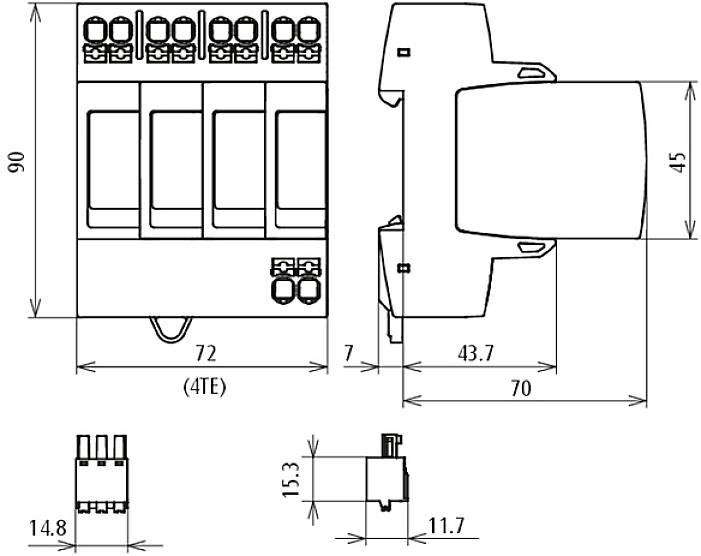

- Rozmer.
(š x v x h) 72 x 90 x 70 mm
- Šírka
72 mm
- V
90 mm
- Hĺbka
70 mm
- Obsah
1 ks
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 2734566 DEHN 942440 DG MP TNS ACI 275 FM zvodič prepätia Přepětová ochrana pre: rozvodná skriňa 20 kA 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2734566 DEHN 942440 DG MP TNS ACI 275 FM zvodič prepätia Přepětová ochrana pre: rozvodná skriňa 20 kA 1 ks
Popis

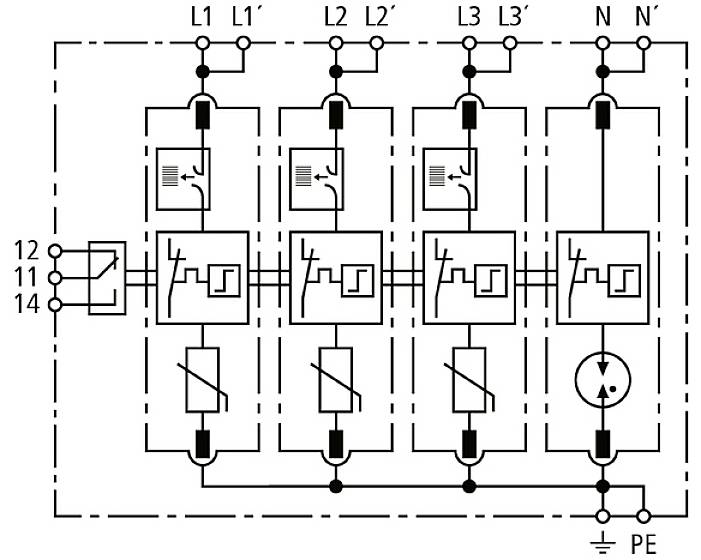

Viacpólový zvodič prepätia DEHNguard MP, typ 2 podľa EN 61643-11, pozostávajúci zo základnej časti so zásuvnými ochrannými modulmi a dvojitou nástrčnou pripojovacou svorkou, vhodný pre odbočku a priechodku. Vysoká úroveň bezpečnosti zariadenia vďaka monitorovaniu zvodičov s tepelnou dynamickou reguláciou. Na ochranu nízkonapäťových spotrebných systémov pred prepätiami. Pre použitie v koncepcii zóny ochrany pred bleskom na rozhraniach 0B - 1 a vyššie.
· Nová technológia "Advanced-Circuit Interruption" (ACI) integrovaná v ochrannom module, pozostávajúca z kombinácie spínač / iskrisko
· Vďaka technológii ACI nie je potrebná žiadna externá záložná poistka
· Malé pripojovacie prierezy 6 mm2 (Cu) sú úplne postačujúce *)
· Odolnosť TOV udávaná aj pri 440 V (AC).
· Vysoká dostupnosť systému, ako selektívne až 35 A gG systémové poistky
· Úplne bez zvodového prúdu vďaka galvanickému oddeleniu spínacou jednotkou ACI
· Energeticky zladené v rámci rodiny produktov Red/Line
· Vibrácie a nárazy testované podľa EN 60068-2
· Technológia pripojenia push-in
*) Zapojenie všetkých aktívnych vodičov musí byť inštalované tak, aby boli chránené pred uzemnením a skratom
