Dehner Elektronik zabudovateľný zdroj AC/DC 400 V/DC 3.75 A 1500 W

Strieborný, obdĺžnikový kryt napájacieho zdroja s prípojkami a vetracími štrbinami, používaný v priemyselných elektronických systémoch.

Obdĺžnikový spínaný napájací zdroj s konektormi a vetracou mriežkou na prednej strane, pravdepodobne určený pre priemyselné aplikácie.

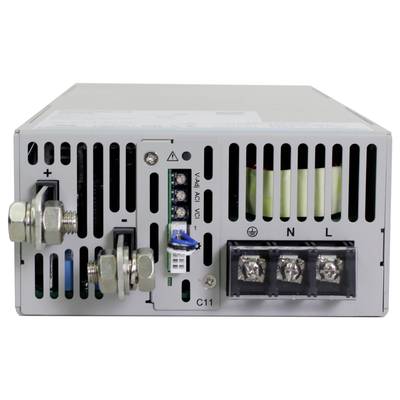

Elektrický napájací zdroj s prípojkami pre plus a mínus, ako aj uzemňovacími skrutkami. Káblové prípojky označené N a L sú viditeľné.

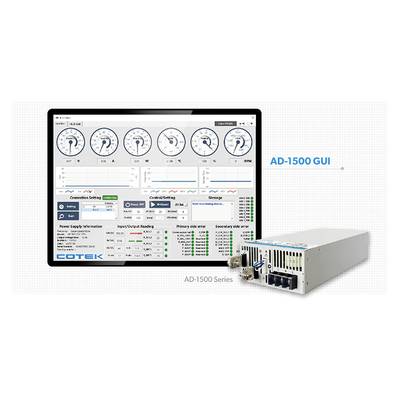

Zobrazenie kontrolného systému s viacerými meracími prístrojmi a štatistikami. Vedľa toho vpravo elektronické zariadenie AD-1500.

1. Robotické rameno pracuje na elektrickom obvode.<br>2. Ruky interagujú s digitálnym symbolom glóbusu.<br>3. Moderný autobus v garáži.<br>4. Dvaja laboratórni pracovníci obsluhujú laboratórne zariadenia.

Dehner Elektronik zabudovateľný zdroj AC/DC 400 V/DC 3.75 A 1500 W-5

1/6

Datasheety: (PDF)

Doručenie: Št 13. 8.

10 Ks

Počet

Celkom (875,00 € / kus)

875,00 €

s DPH

Doprava zadarmo

Už len 10 Ks skladom!

Nahlásiť právny incident

Hlavné benefity

Programovateľný digitálny zdroj Cotek AD 1500-400-C11 Dehner Elektronik

Univerzálny AC vstup (90-264Vac).
Zjednodušená paralelná prevádzka a ovládanie cez zbernicu CAN
Možnosť paralelnej prevádzky rôznych modelov
Rozhrania: Jednoduchá prevádzka, paralelná prevádzka, Ethernet
Vstavaná EEPROM pre uloženie a neskoršie obnovenie nastavení v prípade straty vstupného napätia
Grafické rozhranie pre nastavenie, sledovanie a dotazovanie sa na stav napájania
Vstavaný ORing FET a komunikačný izolačný obvod
Programovateľné výstupné napätie a prúd 0~105%.
Vstavaný ORingFET a komunikačný izolačný obvod.
Podporuje paralelnú prevádzku cez CANBUS.
Zabudovaný komunikačný izolačný obvod. (verzia A23, A24)
Konštantné obmedzenie prúdu.
Pomocný výstup podporuje 5V/1A.
Podporuje PMbus, MODBUS, RS232/485 a I2C protokol.
Ochrana: OVP, OLP, OTP, UTP, porucha AC, poruchy napájania a ventilátora.
Voliteľne vymeniteľné karty rozhrania: A23, A24, C11 a Ethernet.

Technické parametre

Kategória výrobku: zabudovateľný zdroj AC/DC

Vstupné napätie (max.): 264 V/AC
370 V/DC

Výstupný prúd (max.): 3.75 A

Výstupný prúd (max.) - zaokrúhlený: 3.75 A

Vstupné napätie (min.): 90 V/AC
250 V/DC

Rozmer.: (d x š x v) 297 x 128 x 64 mm

Výstupné napätie (max.): 400 V/DC

Pripojenie: skrutková svorka

: 1500 W

Počet výstupov: 1 x

Pracovná teplota (min.): 60 °C

Prevádzková teplota (min.): -25 °C

Hmotnosť: 2600 g

Vlastnosti napájacích adaptérov: regulovateľné výstupné napätie
nastaviteľný výstupní hrd
stabilizované

Typ: Spínací sieťový diel

Šírka: 128 mm

V: 64 mm

Dĺžka: 297 mm

Typ: AD 1500-400-C11 (400VDC)

PFC: áno

Max. teplota: 85 °C

Min. teplota: -40 °C

Na stiahnutie

Datasheet

Datasheet 3338790 Dehner Elektronik zabudovateľný zdroj AC/DC 400 V/DC 3.75 A 1500 W

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3338790 Dehner Elektronik zabudovateľný zdroj AC/DC 400 V/DC 3.75 A 1500 W

Prehlásenie o zhode

Prehlásenie o zhode 3338790 Dehner Elektronik zabudovateľný zdroj AC/DC 400 V/DC 3.75 A 1500 W

Záručné podmienky

Záručné podmienky 3338790 Dehner Elektronik zabudovateľný zdroj AC/DC 400 V/DC 3.75 A 1500 W

Popis

COTEK vyvinul novú sériu AD-1500 pre komplexné požiadavky spojené s Priemyslom 4.0, zdravotníctvom, infraštruktúrou nabíjania batérií a oveľa viac.

Vďaka vymeniteľným modulom rozhrania sú možné mnohé oblasti použitia – od individuálnej a paralelnej prevádzky, cez priame ovládanie, až po diaľkové ovládanie a vzdialené monitorovanie cez Ethernet.

Univerzálny rad AC vstupov umožňuje celosvetové použitie v širokej škále prostredí. Hodnoty výstupného napätia sú štandardne dostupné od 120 VDC do 400 VDC. Výstupné napätie aj výstupný prúd je možné flexibilne a inteligentne naprogramovať v rozsahu od 0 % do 105 %.

Nový rad napájacích zdrojov AD-1500 podporuje rôzne konfigurácie rozhraní: RS-232/RS-485, I²C, Ethernet, PMBus, MODBUS. Ľahko použiteľné grafické rozhranie umožňuje používateľom flexibilne a presne konfigurovať nastavenia. Izolačný obvod a integrovaná Oring dióda zaisťujú presnú interakciu všetkých komponentov prevádzkovanej aplikácie.

Conrad neponúka jednotlivé vymeniteľné karty rozhrania (A23, A24, C11 a Ethernet), ale všetky modely v napätí 120 VDC až 400 VDC v rôznych verziách.

C11 samostatná karta (potenciálne hrnce pre napätie a prúd a rozhranie UART)
Štandardná karta A23 (paralelná prevádzka), protokol Cotek STD (RS-485) a podpora PMBus
Ethernetová karta D11 (paralelná prevádzka) ARP, IPv4, UDP, TCP Device Search Utility (DSU), DHCP klient, SNMP, ICMP
Štandardná karta A24 (paralelná prevádzka) Modbus & PMBus

Číslo výrobku Conrad 3338777 AD 1500-120-A23 (120 V DC)
Číslo výrobku Conrad 3338778 AD 1500-120-A24 (120 V DC)
Číslo výrobku Conrad 3338779 AD 1500-120-C11 (120 V DC)
Číslo výrobku Conrad 3338780 AD 1500-120-D11 (120 V DC)
Číslo výrobku Conrad 3338781 AD 1500-150-A23 (150 V DC)
Číslo výrobku Conrad 3338782 AD 1500-150-A24 (150 V DC)
Číslo výrobku Conrad 3338783 AD 1500-150-C11 (150 V DC)
Číslo výrobku Conrad 3338784 AD 1500-150-D11 (150 V DC)
Číslo výrobku Conrad 3338785 AD 1500-250-A23 (250 V DC)
Číslo výrobku Conrad 3338786 AD 1500-250-A24 (250 V DC)
Číslo výrobku Conrad 3338787 AD 1500-250-C11 (250 V DC)
Číslo výrobku Conrad 3338788 AD 1500-250-D11 (250 V DC)
Číslo výrobku Conrad 3338789 AD 1500-400-A23 (400 VDC)
Číslo výrobku Conrad 3338792 AD 1500-400-A24 (400 V DC)
Číslo výrobku Conrad 3338790 AD 1500-400-C11 (400 V DC)
Číslo výrobku Conrad 3338791 AD 1500-400-D11 (400 V DC)
